前面我们基本理解了软中断处理的基本框架，为了对中断调用有一个全景的直观感受，我们在网卡驱动程序的中断函数dump_stack,观看一下各种情况下的软中断调用call Stack的情况。（1）ksoftirqd处理软中断的情况（2）irq_exit退出时处理软中断的场景，就是那个小尾巴（3）__local_bh_enable_ip执行软中断的场景（4）NAPI模式驱动全貌（网卡驱动）该图中，我们可以看到网卡驱动是如何使用软中断来处理网络数据包的，通过该图对于中断处理也有个全方位的理解。

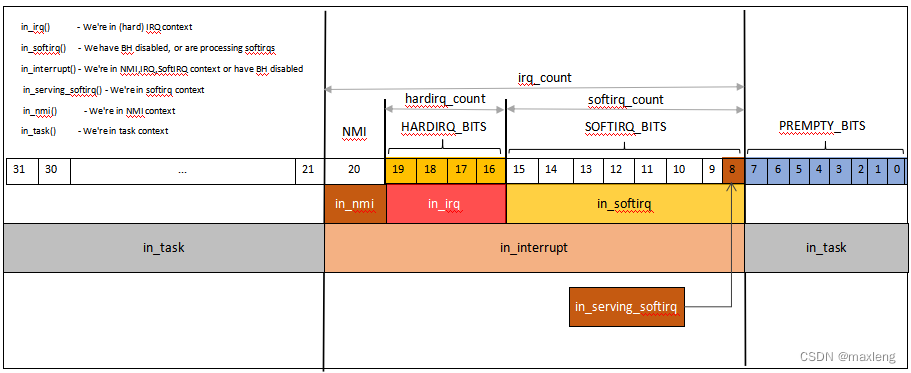

只需要判断in_interrupt()，看看这个中断运行临界区是否被占领，如果已经被占领了，说明前一个软中断处理处于被打断状态，后面的就不进去了，就可以保证__do_softirq()不会在同一Core嵌套调用。前面的中断临界区相关的函数：in_interrupt,in_irq等都使用到了preempt_count，这个preempt到底是个什么东西呢？in_interrupt在驱动中使用频率最高的函数了，in_interrupt（）就是指示Core是否正在中断处理中，包含了硬中断，软中断运行临界区。

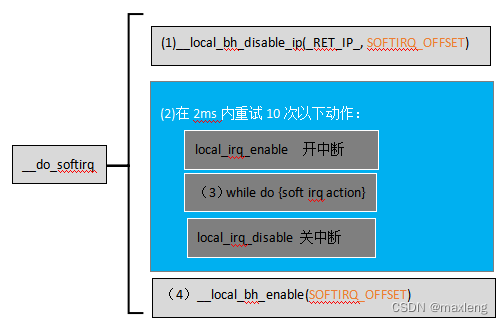

处理软中断期间时还会进入新的硬中断，从而带进新的软中断需要处理，如果同一中断频繁产生，系统会在local_softirq_pending()上的同一未决标志上重复置位，这里会造成软中断丢失。让in_interrupt检查条件为真，进入软中断处理临界区，后面进来的处理请求，需要检查in_interrupt(),从而达到禁止本cpu上的软中断嵌套的目的。__do_softirq可能是要挂在irq_exit小尾巴上跑的，还需要尽快的退出异常处理流程，避免让系统老是回不到应用态执行应用线程。

内核专门为软中断建立了内核线程（ksoftirqd）来处理软中断事务。在 smpboot.c中，设计一个hotplug thread线程框架，集中管理boot_threads的启动。软中断的内核处理线程ksoftirqd就只依托这个线程框架建立的。软中断处理线程的代码都在kernel/softirq.c，在内核初始化时（kenel_init）,spawn_ksoftirqd根据softirq_threads描述，为每个CPU建立ksoftirqd/x软中断线程。

在Linux内核中，软中断是一种在内核空间中执行的中断处理方式，与硬件中断不同，软中断不是由硬件设备触发的，而是由内核软件产生的。在内核中，软中断被用于执行一些高优先级的任务，如网络数据包处理、定时器处理等。

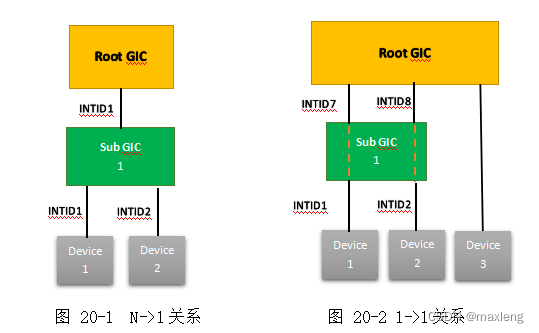

上级中断控制器链接的中断源（irq=17）handler_irq已经被EINT的中断控制器驱动改写成mtk_eint_irq_handler，而不再是原来的handle_fasteio_irq。链式(chained)级联方式里，上级中断控制器链接的中断源handler_irq是由当前的二级中断控制器驱动提供，irq_data.chip任然是上级的中断控制器chip对象,这就表明，中断开关和应答还是通过上级中断控制器进行。这个是典型的N->1的连接方式。他的连接也是一样，分为1->N的模式和1->1的模式。

handler主中断处理例程，运行hard_irq 流程上。所谓的中断线程化就是设备注册的主handler也会运行在内核线程上，此时的中断的irqaction->handler指向了irq_default_primary_handler,他不会做任何处理，只是以IRQ_WAKE_THREAD返回，以便后续代码唤醒对应的irq_thread线程。编译时如果定义了CONFIG_IRQ_FORCED_THREADING，参数irqflags不包含IRQF_NO_THREAD中断Action都将强制线程化处理。

④在全局中段描述符树irq_desc_tree中找的77对应的中断描述符：irq_desc[77]。kernel初始化中断控制器（gic v3）时，调用set_handle_irq(gic_handle_irq)，将gic_handle_irq赋予handle_arch_irq，为中断处理进入C语言第一跳建立了跳板。handler代表的是主Handler，运行在硬中断流程上，thread_fn代表的是要创建的中断线程的入口函数，thread_fn如果不为NULL，系统会创建一个内核线程来处理该中断。

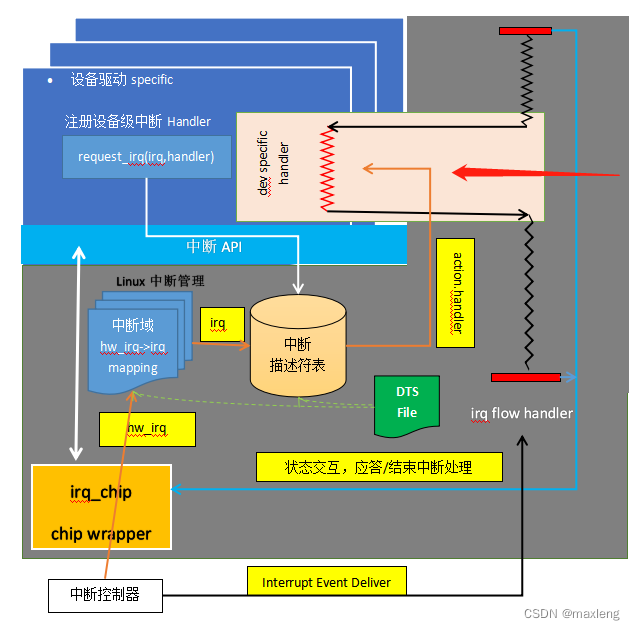

现在达到了最后一步，给中断源安装上设备层级的中断处理函数，这个是每个具体设备驱动需要做的核心工作，每个device probe 时，驱动程序会初始本设备的寄存器和使用@manage.c注册设备自己相关的中断处理函数。设备中断处理函数的运行位置如下图的红色箭头所指的地方，我们就从宏观上的理解到了设备级中断处理函数的运行位置：dev specific handler指示的位置。

linux系统中维护的全局allocated_irqs，从allocated_irqs的低位到高位查询第一个连续N个空闲的位作为软件中断号，每一位代表该位序号对应的软件中断号是否已经分配。系统会调用bitmap_find_next_zero_area() 从allocated_irqs中找到第一个空闲位 start作为软件中断号。of_irq_parse_one会将dts中的中断信息进行解析，并建立如上图的逻辑关系。irq_desc_tree利用irq作为key来存储irq_desc对象，节点动态生成。

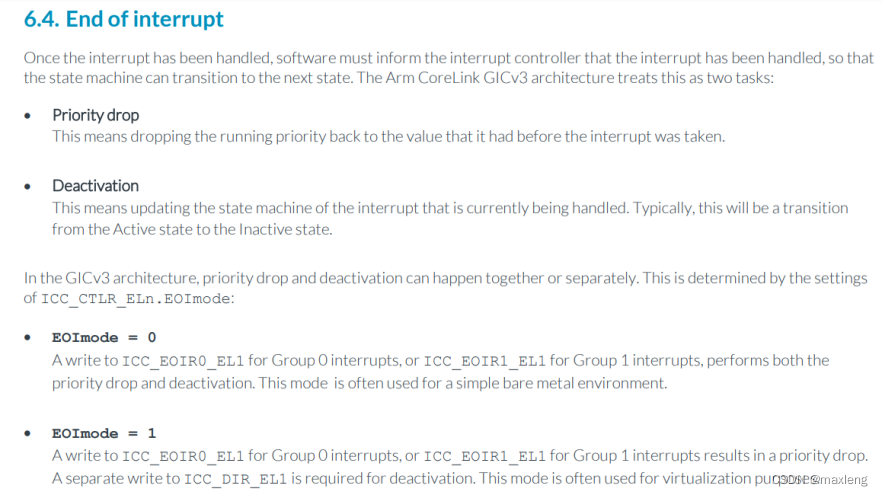

GICv3要求Core处理完中断后，必须通知中断控制器中断处理完成，以便GIC维护中断状态机。GICv3架构将中断的完成分为2个阶段：Priority Drop和Deactivation。（1）

将中断控制硬件控制抽象统一的中断控制器抽象结构，把中断处理系统框架设计成通用框架，让中断处理过程设计成跟体系结构无关，跟中断控制器无关的运行框架，以便系统新添加中断控制器支持时，只需要填写irq_chip.结构这类chip-level specific 的相关工作。不同种类和厂家的中断控制器的访问是不同的，为了隐藏这些差异，Linux内核抽象化了中断控制器操作，定义了统一的中断控制器描述符，每种中断控制器自定义各种操作函数，来隐藏操作细节。中断域还需要管理中断控制器级联时，中断处理链条的传递。

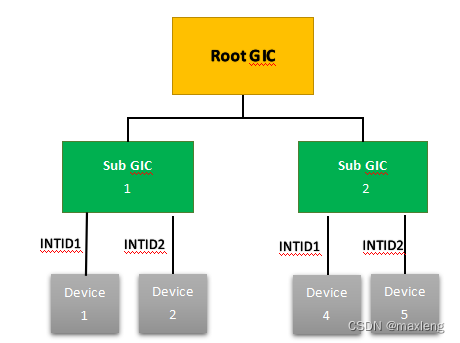

由于计算机系统日益复杂，外设中断数量不断增加，系统可能同时需要多个中断控制器进行级联，中断源需要统一管理，面对这样的状况，Linux对各种中断控制器进行抽象，对如何进行硬件中断号到IRQ number映射关系上进行进一步抽象出通用与设备无关的架构，通用中断处理代码中就有了irq domain的出现。对于每个中断控制器都可以连接若干个外设的中断请求，中断控制器会对连接其上的中断源进行编号，这个编号（1,2，3，...N）仅在中断控制器仅限制在本范围内。

Inactive中断未被触发Pending（待处理）中断已经被硬件触发，GIC回将IAR寄存器中相应的位置1，但cpu还没有应答中断,在这个阶段称为Pending。Active（处理中）CPU已经应答（acknowledge）了该中断请求，并且正在处理中前一个中断已经响应了，同一中断源又触发了中断，后一个中断进入pending状态ICv3中断控制器状态切换过程如下：①中断源没有被触发的时候，处于初始的"

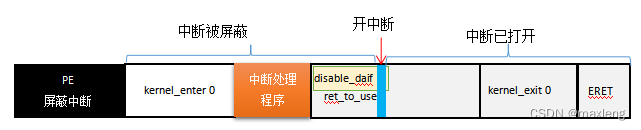

当PE发起AArch64执行状态的一个异常,所有的PSTATE中断自动屏蔽。这意味着此后的中断是禁用的。如果软件是支持嵌套的异常,例如,允许一个更高的优先级中断打断处理一个低优先级的来源,那么需要中断处理程序显式地开启中断。（3）在内核态发生的el1_irq有有占先任务调度的情况，当前任务被调度前打开中断。我们前面的阶段介绍了中断程序的外围工作，外围工作保证在硬中断处理阶段中断是关闭的，“至于中断处理阶段到底打开了中断没有，还的看看具体的设备级中断处理函数个性行为。中断被屏蔽“区只是从外围的角度去看的，

线程的管理在内核中有显式的管理实体（task_struct object），但是对于el0_irq,el0_sync,el1_irq,el1_sync这类handler就没有显式的管理，如下图的el1_irq，代码看起来比较好理解，但是深入了解后，会发现在这函数里经历了很多的堆栈切换，但是el1_irq的存续并没有一个专门的内存结构去存储他的状态，被当成了当前线程的延伸段去处理，把上下文存储在了当前任务的cpu_conext,这就会造成理解的困难。如果需要调度，调度器会选择下一个进程，并且进行进程的切换。

#10线程需要被调度到#15，pre=#10,next=#15,el0_sync_10执行schedule,将执行流切到了el0_irq_15,此时栈指针SP_EL1指向了#15系统堆栈，el0_irq_15开始执行收尾工作。15#被挂起，中断上下文（pt_regs）存在它的内核栈底部，与他对应的执行流el0_irq_15挂在switch point上，返回信息存储在15#任务的cpu_context上。10#进程为用户态当前运行,SP_EL1指向它的内核栈底部,SP_EL0指向应用程序堆栈。

实际上这里使用了一个隐含的事实：Linux所有的任务切换都是在内核中__switch_to函数中进行的，当前任务通过__switch_to->cpu_switch_to切换到（next）。这个过程相对于__switch_to来讲相当于从cpu_switch_to子函数调用返回，不管调度出去多久，寄存器被修改了多少，从__switch_to层面看就是觉得cpu_switch_to执行的时间变成有点长，只是要求这里只需要cpu_switch_to遵循。跟__switch_to是否进行了任务切换一点关系都没有。

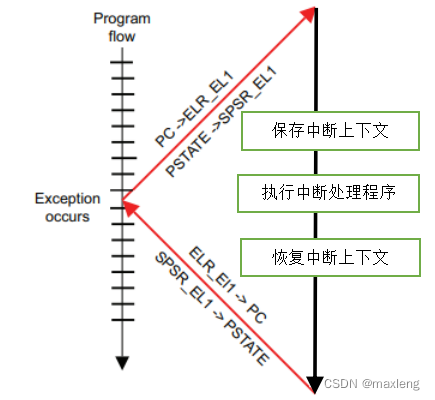

当前运行的loop是一条执行流，中断程序运行开启了另外一条执行流，从上一节得知这是三种跳转的第三类，这个是一个大跳转。对中断程序的基本要求就是，除了时间流逝外，原来运行的程序应该毫无感知。具体到Armv8架构，中断上下文要保存就是X0-X30。X30是LR寄存器。Armv8在exception发起后，PE做了一些前提工作：(1) CPU core感知到异常发生，生成一个目标异常等级(2) 把PSTATE寄存器里的值保存到对应目标异常等级的SPSR_ELx寄存器便于恢复时使用。

上面图中上帝视角的PC指针已经不是应用小“我“看到的那样在“小我逻辑连续“下转移，存在着很多大跳转的情况，这些大跳转早已脱离了下一条指令是“我”决定的条件，打破了小我的逻辑连续，跑到了“他“的逻辑地盘上去了，而这个大转移是操作系统这个“大我“的执行逻辑。PC指针被俘获体现出的本地性，让应用程序的执行逻辑产生了“我"（this）的感觉：CPU在忠实的执行我的代码，我决定了PC的下一条指令，各个运算的结果跟我的设计一致，我掌控了这一切。<对应>PC小跳转（顺序执行，无条件转移，条件转移，函数调用，函数返回）
