神州数码2022年国赛GRE over IPSec配置全过程，在路由器与防火墙之间配置

Internet tunnel 4

Tunnel source 200.200.200.6

Tunnel destination 200.200.200.2

No shutdown

Exit

配置tunnel口设置

tunnel口的出去的源IP与目的IP

No shutdown是排除端口关闭的情况

Tunnel gre GRE

Source 200.200.200.5

Destination 200.200.200.2

Interface ethernet0/3

Exit

配置gre协议，名称为GRE

设置GRE隧道路由使用的源IP与目的IP

设置GRE隧道出接口为e0/3

Interface tunnel4

Tunnel gre GRE

Exit

进入tunnel4口

将隧道绑定GRE

Ip access-list extended ACL-VPN

Permit gre 200.200.200.6 255.255.255.255 200.200.200.2 255.255.255.255

Exit

配置高级ACL，用来匹配IPSEC感兴趣流

Crypto isakmp policy 10

Authentication pre-share

Encryption 3des

Hash MD5

Group 2

Lifetime 4000

exit

配置isakmp保护策略

Crypto isakmp key 0 123456 address 200.200.200.2

Exit

为远程对等体设置预共享密钥，地址设为对等体的e0/3接口地址

Crypto ipsec transform-set SET esp-3des esp-md5-hmac

Mode transport

exit

配置ipsec变换集的加密与哈希密钥方式

封装方式为传输模式

Crypto map MAP 10 ipsec-isakmp

Set transform-set SET

Match address ACL-VPN

Set peer 200.200.200.2

Set pfs group2

exit

配置加密映射条目为10

使用变换集SET

引入ACl来设置它的感兴趣流

设置对端

设置组

Interface g0/2

Crypto map MAP

exit

进入g0/2

使用加密映射MAP

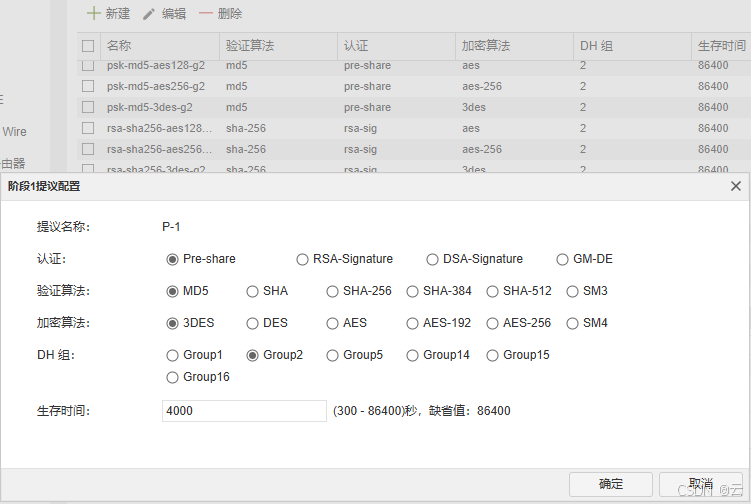

去到P1提议新建提议，名称为P-1

跟着web图形走

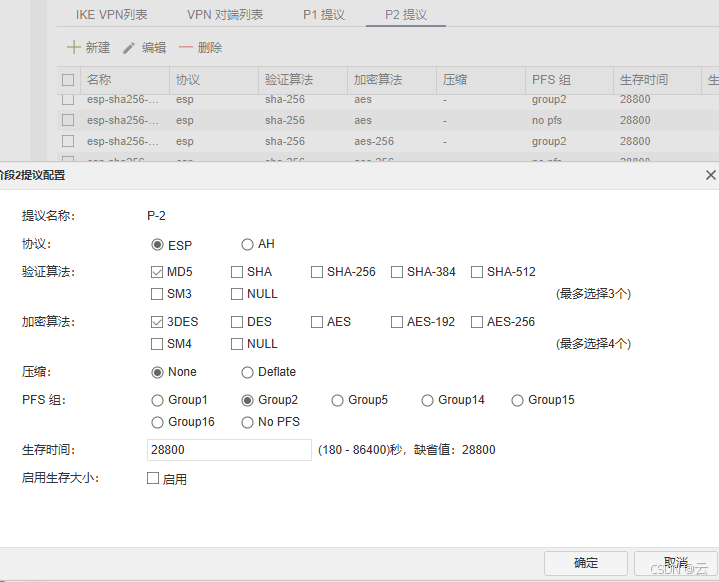

去到P2提议新建提议，名称为P-2

跟着web图形走

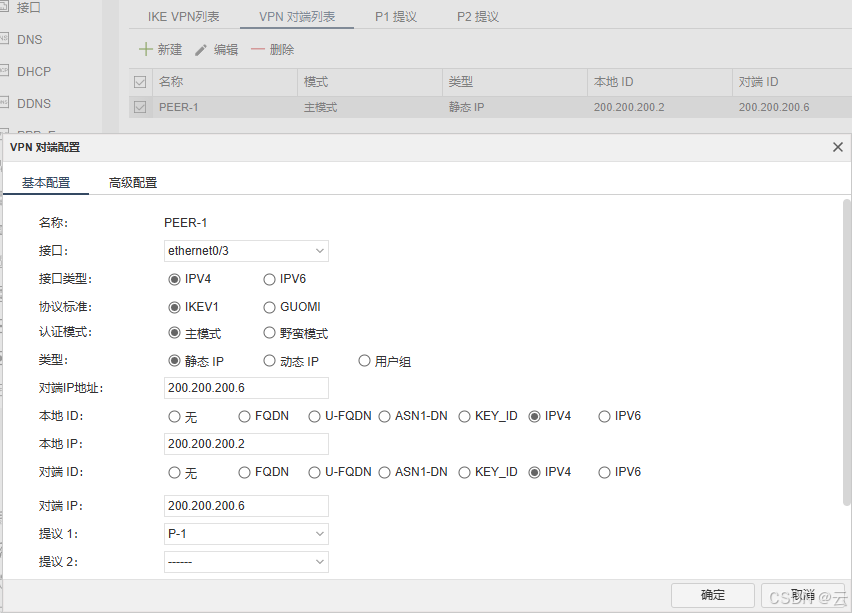

去到VPN对端列表新建，名称为PEER-1

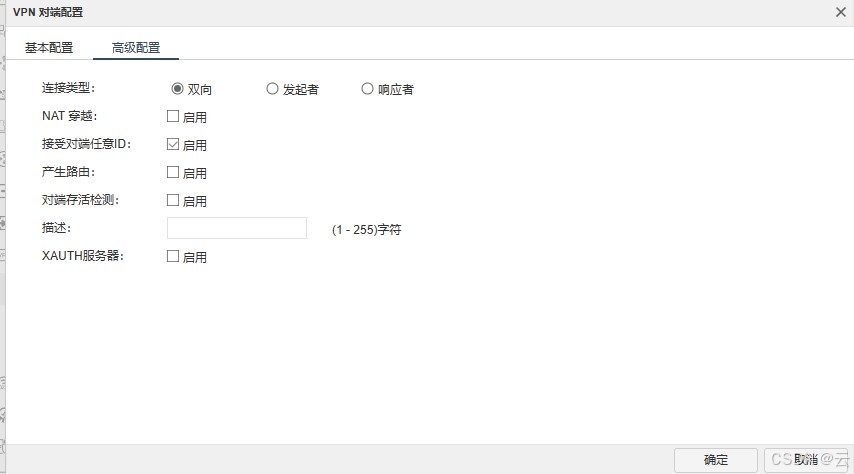

预共享密钥为123456，高级设置开启接受对端任意ID，开了这个之后最好是用对端主动建立连接

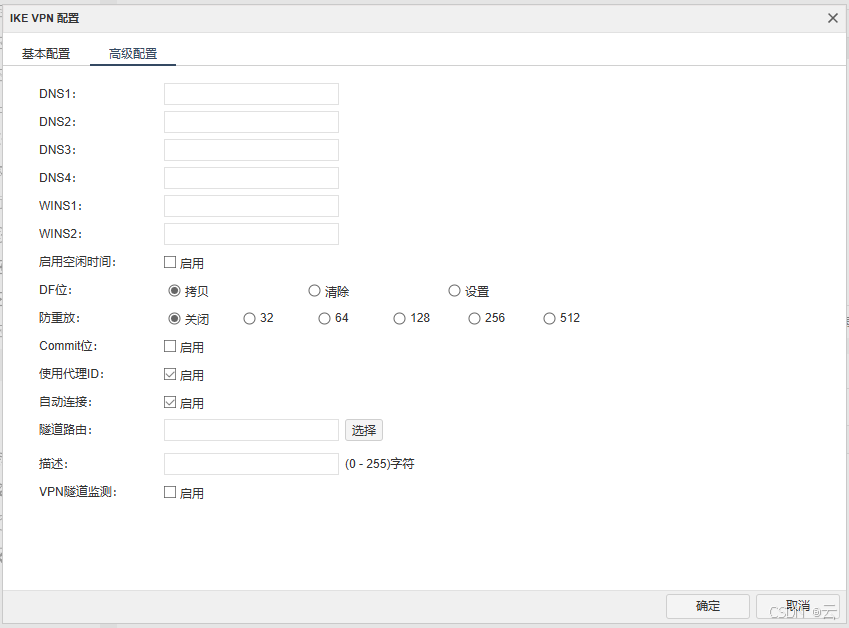

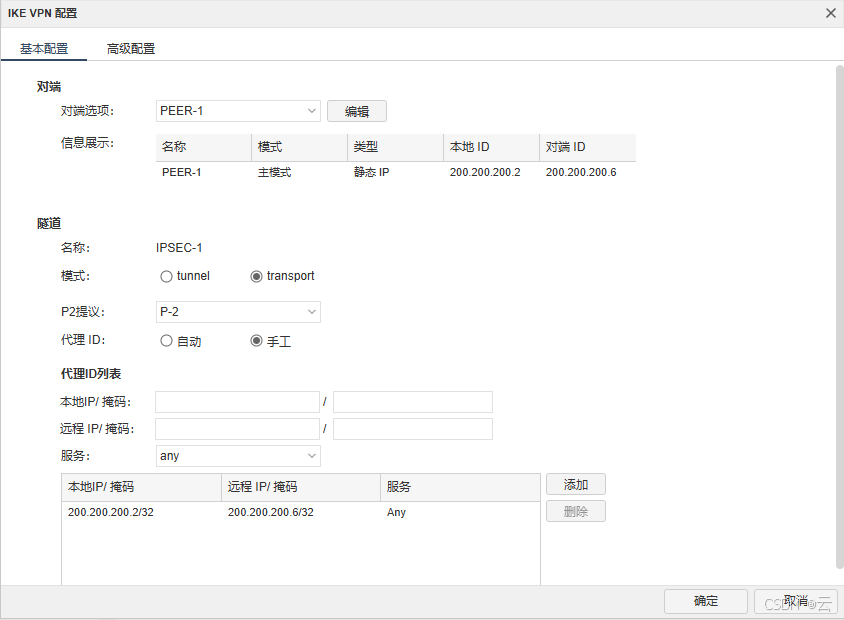

去到IKE VPN列表新建，名称为IPSEC-1

接下来去到FW1命令行完成最终配置

Tunnel gre GRE

next-tunnel ipsec IPSEC-1

exit

回到gre协议配置

绑定ipsec到GRE

Interface tunnel4

No tunnel gre GRE

Tunnel gre GRE gw 10.4.255.50

exit

进入tunnel4

指定GRE的网关地址，地址设置为对端的tunnel地址
