告别“炸机”隐患：深度拆解机翼防冰系统半实物仿真方案（HIL）

在做航空机电、飞控或总体设计的工程师，想必都听过一句话：“冰不起”。

当飞机穿越过冷水滴区域时，机翼前缘结冰会严重破坏气动外形，导致升力骤降、阻力剧增，甚至引发灾难性的飞行事故。因此，飞机上的机翼防冰系统（Wing Anti-Icing System）被视为保障飞行安全的“生命线”。

但在实际的物理试验中，想要复现“全飞行包线”下的结冰工况，不仅成本极高，而且极难构造极限故障场景。怎么办？答案就是半实物仿真（HIL, Hardware-in-the-Loop）。

今天，我们就基于凯云科技的《机翼防冰系统半实物仿真系统》方案，来聊聊如何通过 HIL 技术，把防冰系统的控制逻辑、物理特性、总线通信“装进”电脑里进行闭环验证。

一、 痛点：为什么防冰系统必须用 HIL 测试？

传统的防冰测试往往面临以下尴尬：

1. 环境难复现：真实的大气环境、水滴撞击参数无法在实验室静止复现。

2. 故障难注入：如何在地面模拟传感器失效、活门卡死、余度管理切换？

3. 联试成本高：防冰系统与飞控、航电、气源系统交联复杂，一旦出问题，排查成本巨大。

基于 ETest 平台的这套 HIL 方案，正是为了解决上述痛点而生。它采用了上位机管控—实时仿真—信号适配—实物在环的四层架构，实现了从“模型”到“物理信号”的无缝衔接。

二、 硬核架构：这套系统是如何跑起来的？

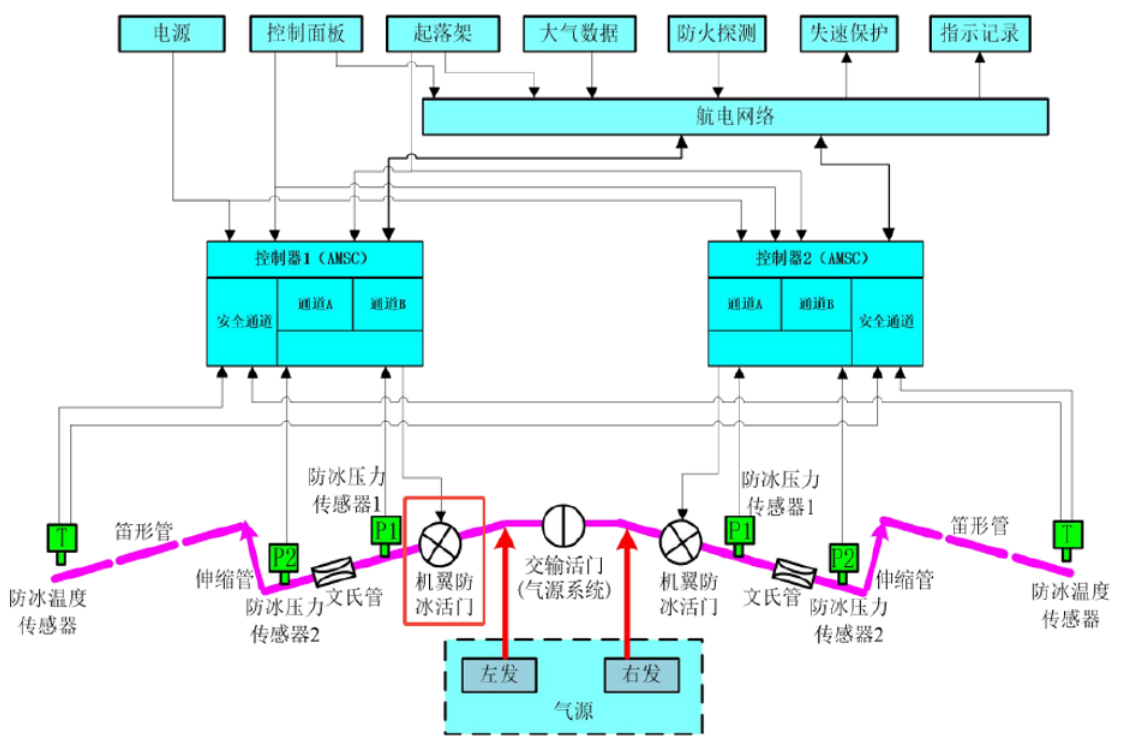

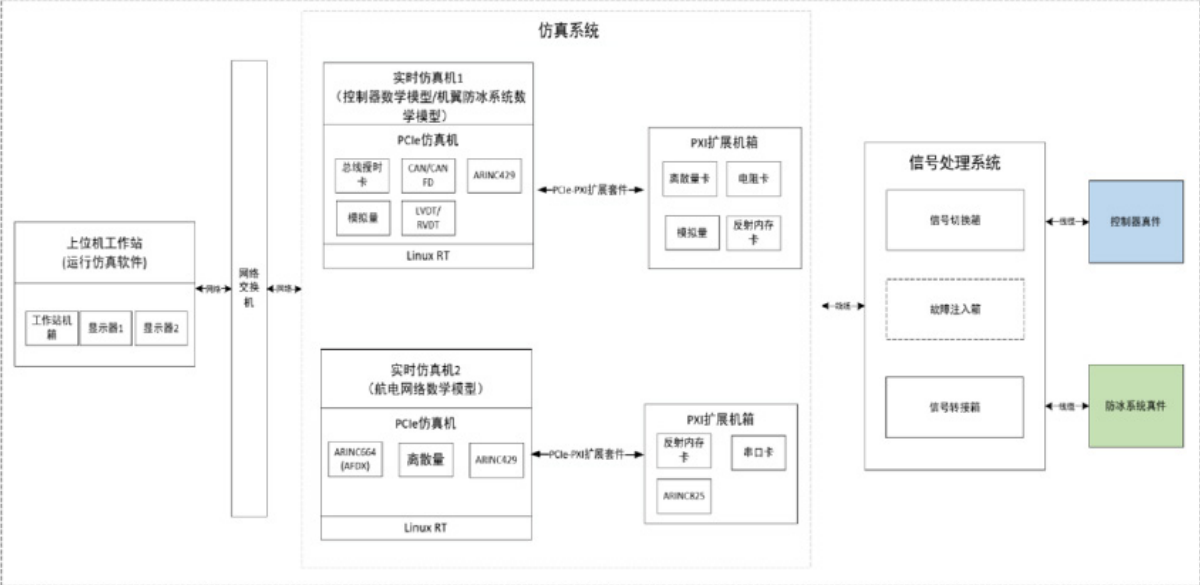

从方案架构图中，我们可以清晰地看到该系统的四层闭环逻辑：

1. 被控对象层（物理在环）

这是系统的“肌肉”。方案中包含真实的双余度 AMSC 控制器、防冰活门真件、温压传感器以及真实的气源系统（模拟发动机引气）。

• 核心价值：你可以直接拿真实的控制器插上去测试，验证它在真实电气信号下的表现，而不是只测一个黑盒子。

2. 核心仿真层（实时解算）

这是系统的“大脑”，基于 Linux RT 实时系统的双节点仿真机。

• 它不仅运行着高精度的飞机本体与外部环境模型（FMU），还运行着防冰热力学模型、气动模型、执行机构模型。

• 微秒级精度：在 ETest 平台与 Linux RT 的配合下，系统实现了微秒级内核深度联动，完美匹配防冰系统强实时闭环控制的精度要求。

3. 信号接口层（PXI 扩展机箱）

航空测试离不开总线。这套系统配备了极其丰富的接口板卡：

• 航空总线：ARINC 429（经典）、ARINC 664/825（现代高速）、CAN FD。

• 离散与模拟：离散量板卡、模拟量板卡、LVDT/RVDT（用于位置反馈）。

• 信号调理：通过电阻输出、电流输出板卡，实现了仿真信号到真实物理信号的完美转换。

4. 上位机管控层（ETest IDE）

工程师的交互入口。基于凯云 ETest 集成开发环境，支持图形化编程、ICD 管理以及 RCP（快速控制原型）试验。

三、 技术亮点：它比通用仿真平台强在哪里？

这套方案之所以被称为“深度适配”，是因为它针对防冰系统的特性做了大量定制化工作：

1. 全生命周期的故障注入体系

适航认证（如 DO-178C/DO-254）最核心的要求之一就是故障容错。该系统依托 ETest 的可视化场景编辑能力，打造了防冰专属的故障注入体系：

• 支持传感器失效、线路开路/短路、活门卡阻等全链路故障模拟。

• 能够 100% 覆盖适航要求的故障模式，精准复现极限场景。

2. 四层架构的安全降级验证

方案中特别强调了双余度 AMSC 控制器。在 HIL 环境中，你可以轻松模拟“单通道故障”，验证安全通道是否能正确实现降级运行，全程保障飞行安全逻辑的正确性。

3. 算法与模型的零代码迁移

对于做控制律的工程师来说，最头疼的是模型移植。该方案支持 Simulink 模型（FMU）的直接导入。你不需要重新写代码，直接把在 Simulink 里调好的防冰热管理逻辑拖进 ETest，连接好信号即可跑闭环。

四、 实战场景：它是如何被使用的？

假设我们要验证一个新设计的防冰控制算法：

1. 建模仿真 (RCP)：在上位机 ETest 中导入 Simulink 模型，先进行快速的纯软件仿真，验证逻辑是否正确。

2. 联调节点 (HIL)：将真实的 AMSC 控制器接入系统。仿真机开始输出模拟的气流温度、压力信号给控制器。

3. 注入故障：在测试脚本中插入一条指令，模拟“左侧防冰温度传感器断线”。

4. 观察结果：观察控制器是否能在规定时间内切换到备用传感器？活门开度调节是否符合预期？

5. 生成报告：测试结束后，系统自动生成符合适航标准的测试报告，包含覆盖率统计和故障注入记录。

五、 总结

它不仅解决了“测不准”的问题，更通过高密度的接口资源和灵活的二次开发能力。
