使用H3C配置生成树教程

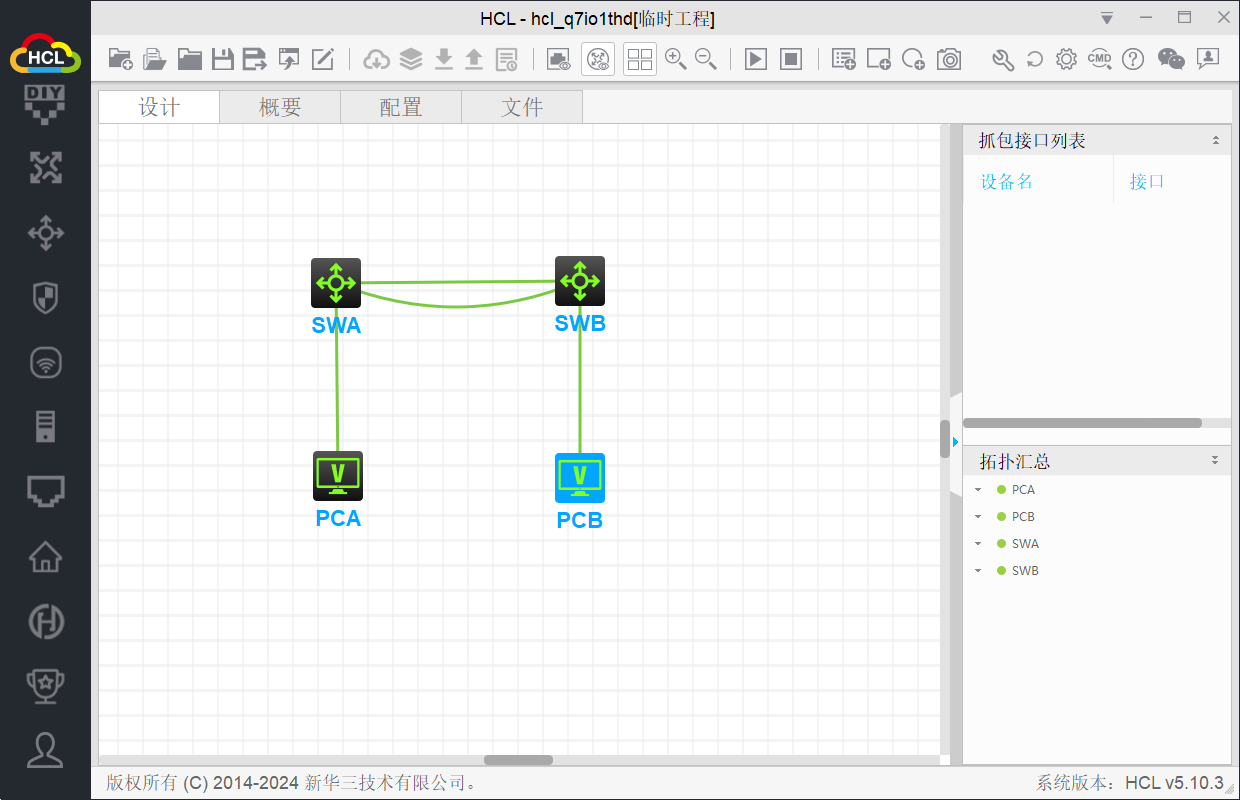

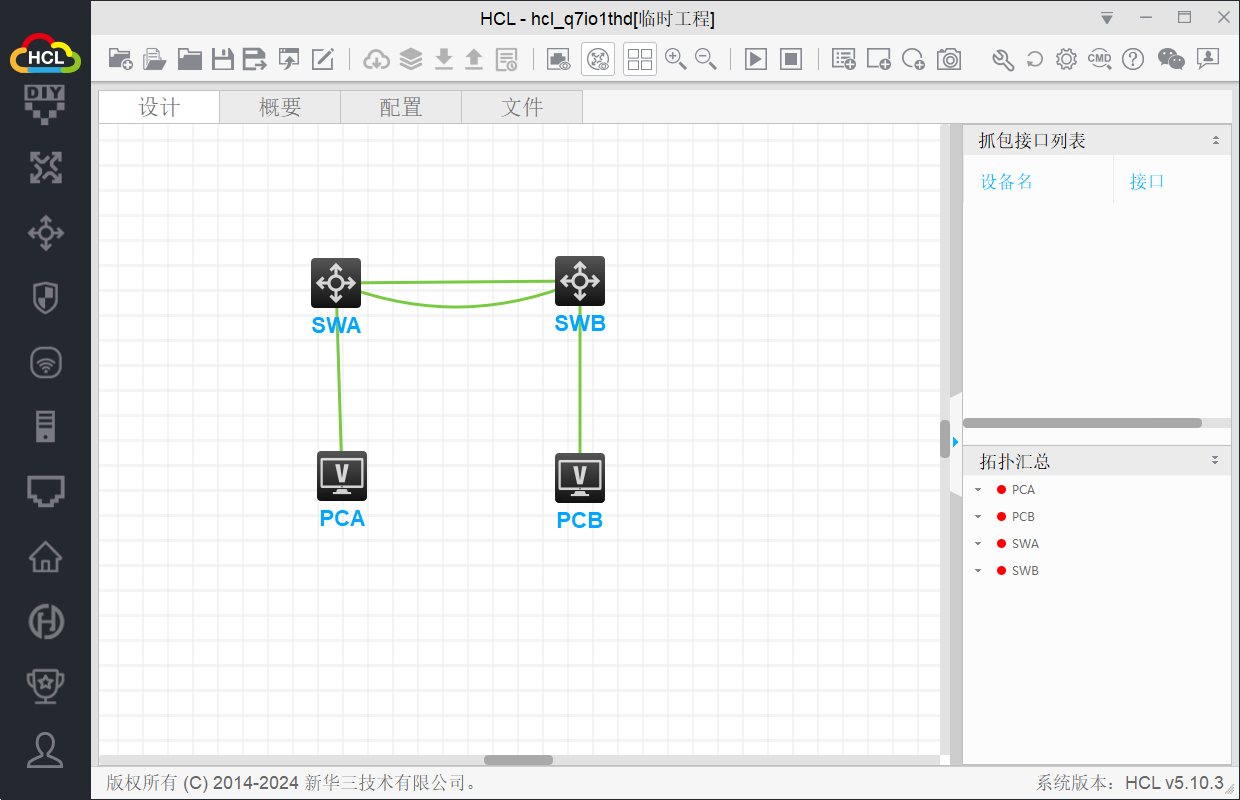

第一阶段：构建实验拓扑

1.在 HCL 模拟器中拉入两台交换机（型号建议选择 S5820V2 或 S6850）。

2.将它们重命名为 SWA 和 SWB。

3.连接线缆：

1. SWA GE_0/23 <---> SWB GE_0/23
1. SWA GE_0/24 <---> SWB GE_0/24

4.连接主机：

1. SWA GE_0/1 <---> PCA
1. SWB GE_0/1 <---> PCB

5.启动所有设备。

第二阶段：STP 基本配置

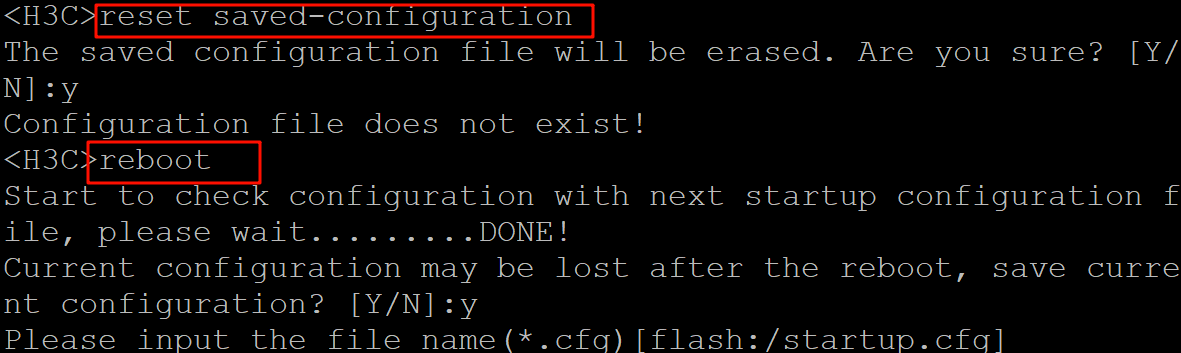

开启设备后，首先通过 reset saved-configuration 并 reboot 确保所有配置为初始状态 。

1.配置 SWA (根桥)

<H3C> system-view
[H3C] sysname SWA
[SWA] stp global enable             # 全局启用 STP
[SWA] stp priority 0                # 设置优先级为 0，确保其成为根桥

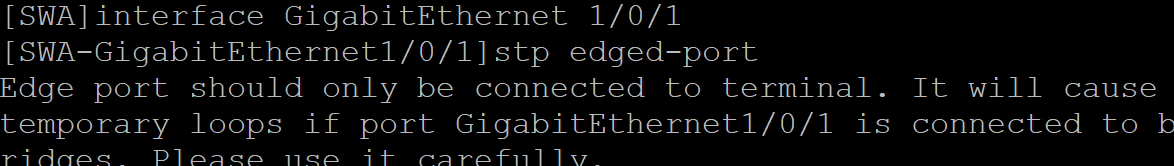

[SWA] interface GigabitEthernet 1/0/1
[SWA-GigabitEthernet0/1] stp edged-port  # 配置连接 PC 的端口为边缘端口

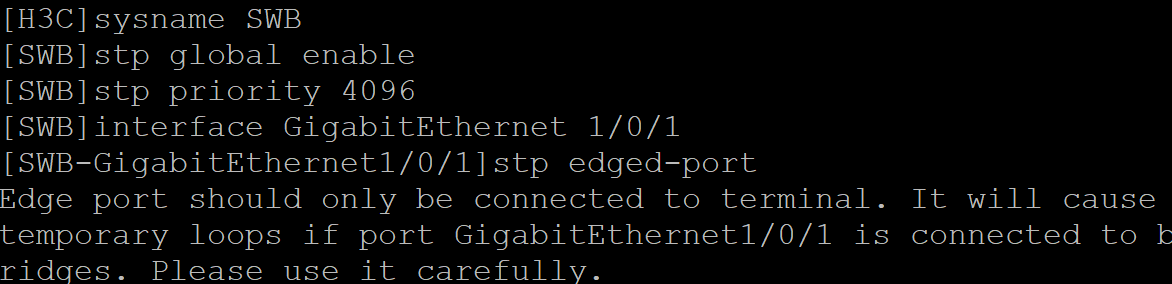

2.配置 SWB (非根桥)

<H3C> system-view
[H3C] sysname SWB
[SWB] stp global enable             # 全局启用 STP
[SWB] stp priority 4096             # 设置优先级，确保其为非根桥
[SWB] interface GigabitEthernet 1/0/1
[SWB-GigabitEthernet0/1] stp edged-port  # 配置边缘端口

第三阶段：查看与验证 STP 信息

通过查看端口角色和状态，验证生成树计算是否正确。

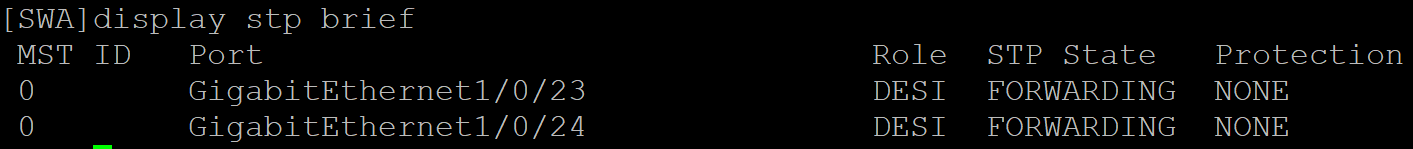

1. SWA 验证：执行 display stp brief 。
   1. 预期：所有端口（GE1/0/1, 23, 24）角色为 DESI（指定端口），状态为 FORWARDING 。

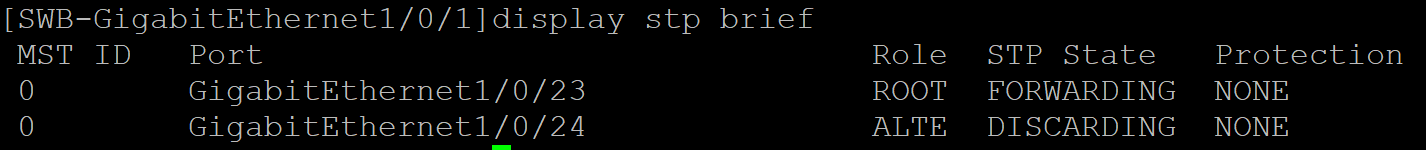

2. SWB 验证：执行 display stp brief 。
   1. 预期：GE1/0/23 为 ROOT（根端口，转发状态），GE1/0/24 为 ALTE（备份端口，处于 DISCARDING 阻塞状态） 。

第四阶段：冗余特性验证

在 HCL 中，请务必手动输入完整的子网掩码。

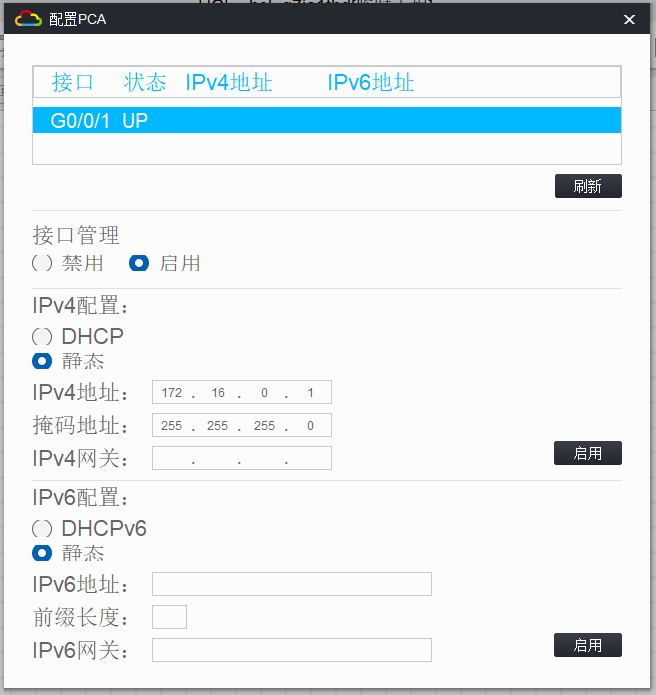

1.PCA 配置：

1. **IPv4地址**：172.16.0.1
1. **掩码地址**：255.255.255.0
1. **操作**：勾选“启用”，点击右侧“启用”按钮 。

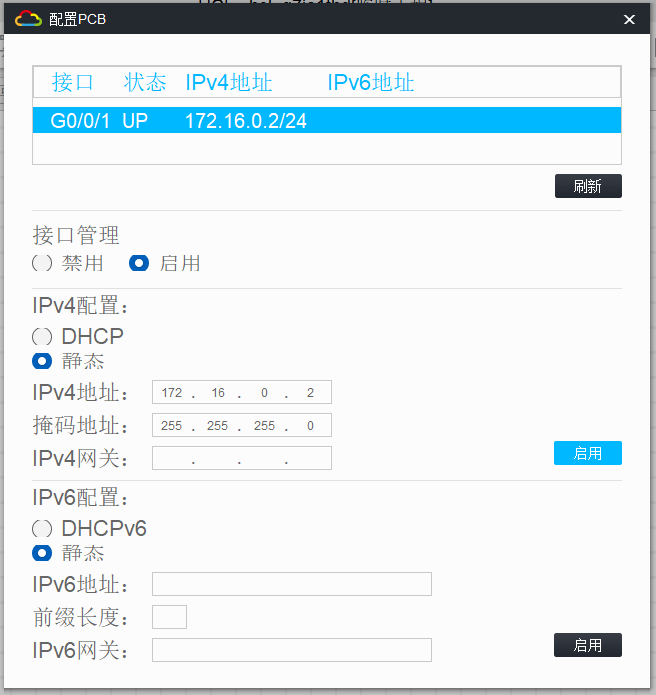

2.PCB 配置：

1. **IPv4地址**：172.16.0.2
1. **掩码地址**：255.255.255.0
1. **操作**：勾选“启用”，点击右侧“启用”按钮 。

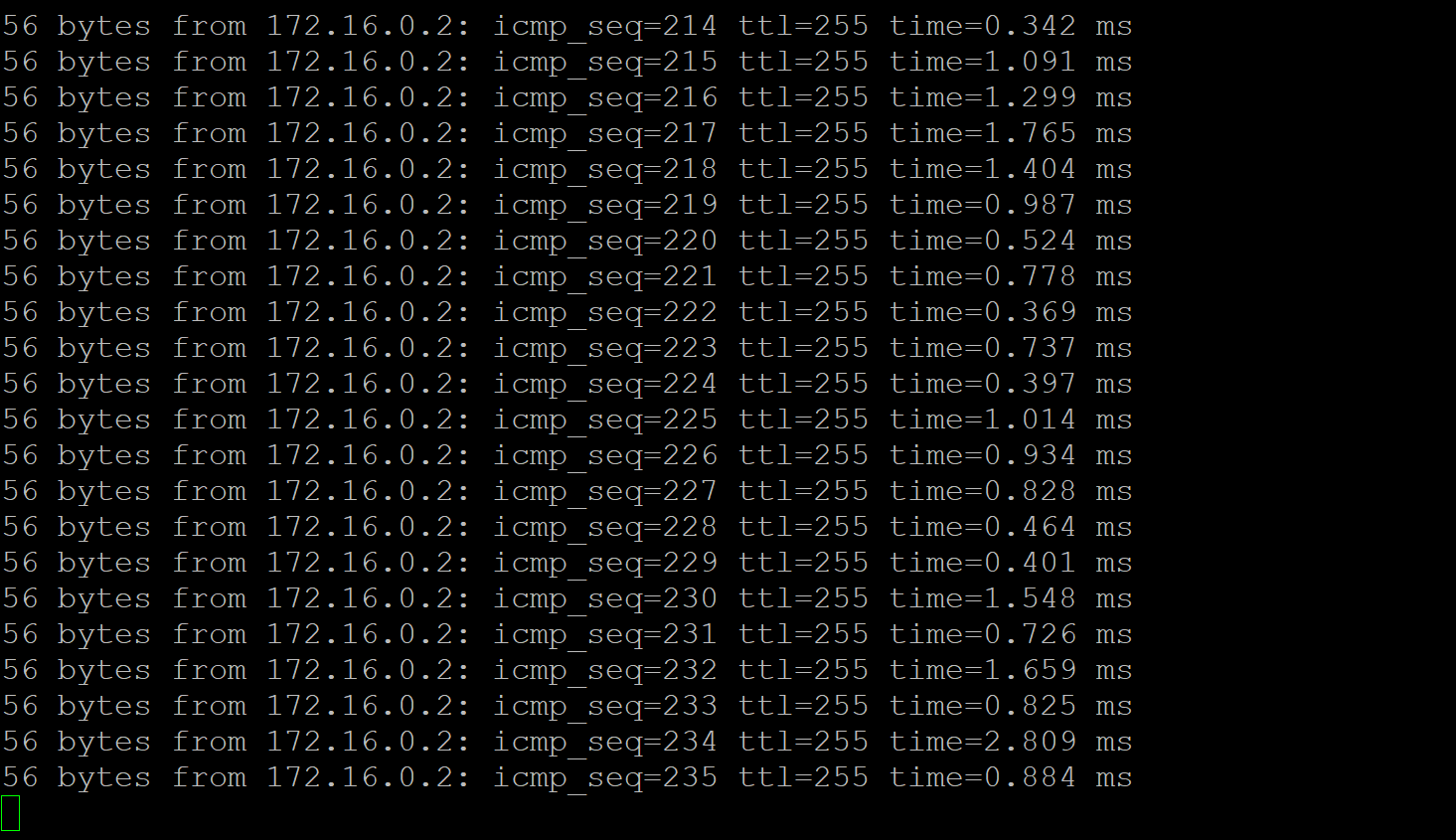

1. 开始测试：双击 PCA 图标，在命令行输入 ping -c 1000 172.16.0.2 并回车

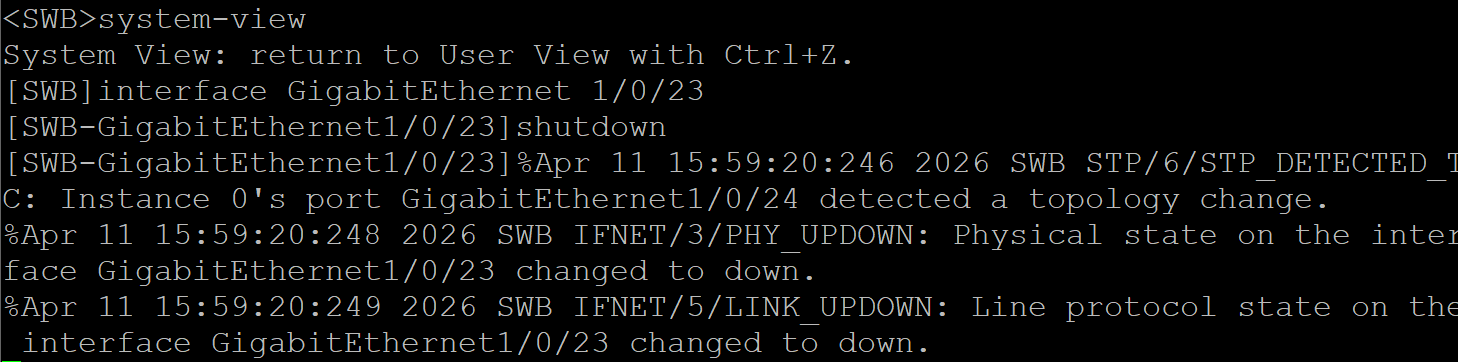

2. 模拟故障：进入 SWB，将当前处于转发状态的根端口（GE1/0/23）断开 ：

[SWB] interface GigabitEthernet 1/0/23
[SWB-GigabitEthernet1/0/23] shutdown

1. 观察结果：
   1. Ping 过程通常不丢包或仅丢失 1 个包，说明收敛极快 。

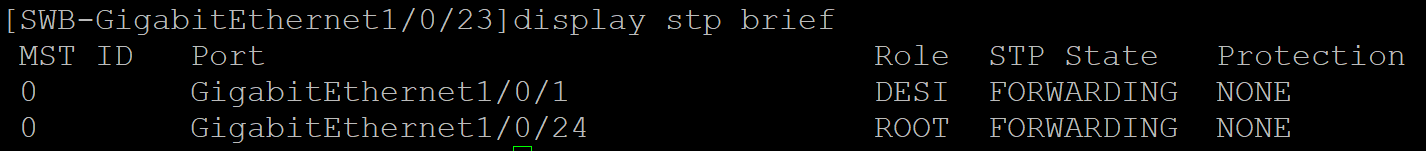

   2. 在 SWB 执行 display stp brief，确认 GE1/0/24 已自动迁移至 FORWARDING 。

第五阶段：端口状态迁移查看

第一阶段：观察边缘端口的“秒连”特性

目前你的 GE 1/0/1 接口应该已经配置了 stp edged-port。

1.进入 SWA 接口视图：

[SWA] interface GigabitEthernet 1/0/1

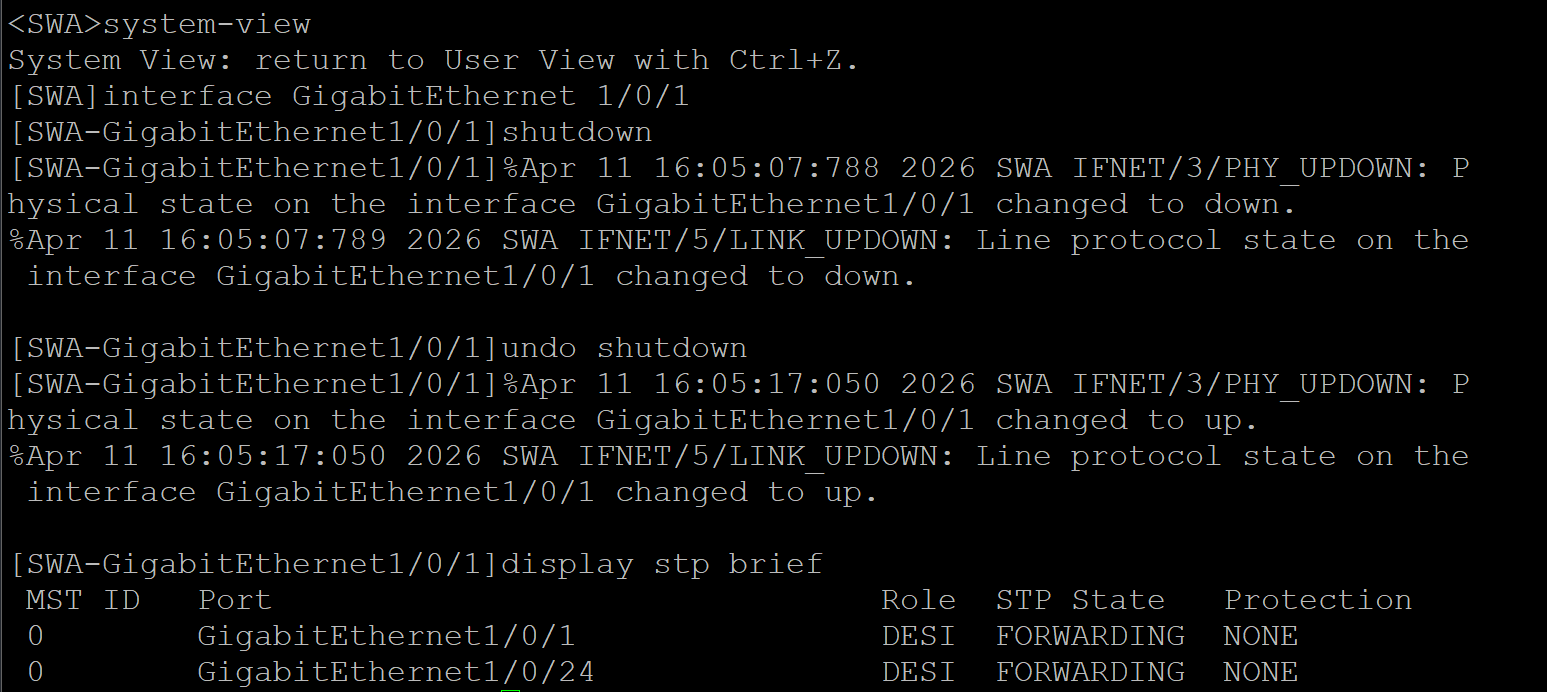

2.模拟断开与重连：

执行关闭命令，然后立即开启：

[SWA-GigabitEthernet1/0/1] shutdown
[SWA-GigabitEthernet1/0/1] undo shutdown

3.验证状态：
输入 display stp brief，你会看到该端口的状态已经是 FORWARDING 。

第二阶段：观察普通端口的缓慢收敛过程

现在我们要取消边缘端口配置，观察标准 STP 是如何工作的。

1.取消边缘端口配置：
在 SWA 的 GE 1/0/1 接口视图下输入 ：

[SWA-GigabitEthernet1/0/1] undo stp edged-port

2.触发状态迁移：
再次模拟接口重启 ：

[SWA-GigabitEthernet1/0/1] shutdown
[SWA-GigabitEthernet1/0/1] undo shutdown

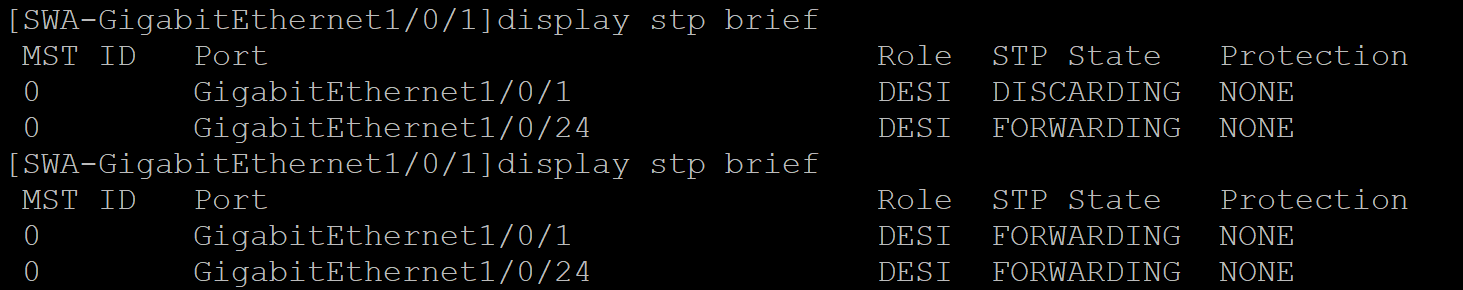

3.关键动作：连续快速查看状态 ：在接下来的 30 秒内，每隔 3-5 秒就输入一次 display stp brief。你会观察到 STP State 这一列按顺序经历以下变化：

1. **DISCARDING**（丢弃）：端口刚开启，处于阻塞状态，不转发数据 。
1. **LEARNING**（学习）：约 15 秒后进入此状态，开始学习 MAC 地址表，但仍不转发数据 。
1. **FORWARDING**（转发）：再过 15 秒左右，端口最终变绿，开始正常转发报文 。
