基于西门子博图S7-1200 PLC与触摸屏HMI的立体车库仿真控制系统设计介绍及实现

立体车库仿真运行，立体车库模拟运行，立体车库仿真模拟运行，基于西门子博图S7-1200plc与触摸屏HMI的3??3智能立体车库仿真控制系统设计，此设计为现成设计，模拟PLC与触摸屏HMI联机，博图版本V15或V15V以上，请安装好软件以及仿真器，本人不负责安装软件。 此设计包含PLC程序、触摸屏界面、PLC原理接线图、主电气接线图、流程图、IO表。

这个3x3立体车库仿真项目用S7-1200 PLC和HMI玩得有点意思。咱们先看车库结构，九宫格布局每个车位都能横向纵向移动，核心逻辑在于怎么让载车板像电梯一样精准到位。说真的，PLC程序里那个矩阵定位算法才是灵魂，下面这段代码展示了位置坐标转换：

// 车位矩阵坐标转换
#CurrentColumn := (POSITION - 1) / 3 + 1;
#CurrentRow := (POSITION - 1) MOD 3 + 1;
IF #TargetPosition > 0 THEN
    #TargetColumn := (#TargetPosition - 1) / 3 + 1;
    #TargetRow := (#TargetPosition - 1) MOD 3 + 1;
END_IF;

这算法把1-9的车位编号拆成行列坐标，比如5号位对应(2,2)。实际运行中发现个坑——当载车板同时需要X/Y轴移动时，必须做路径仲裁。程序里用了优先级队列，Y轴电机比X轴晚0.5秒启动，防止两个方向同时动作撞车。

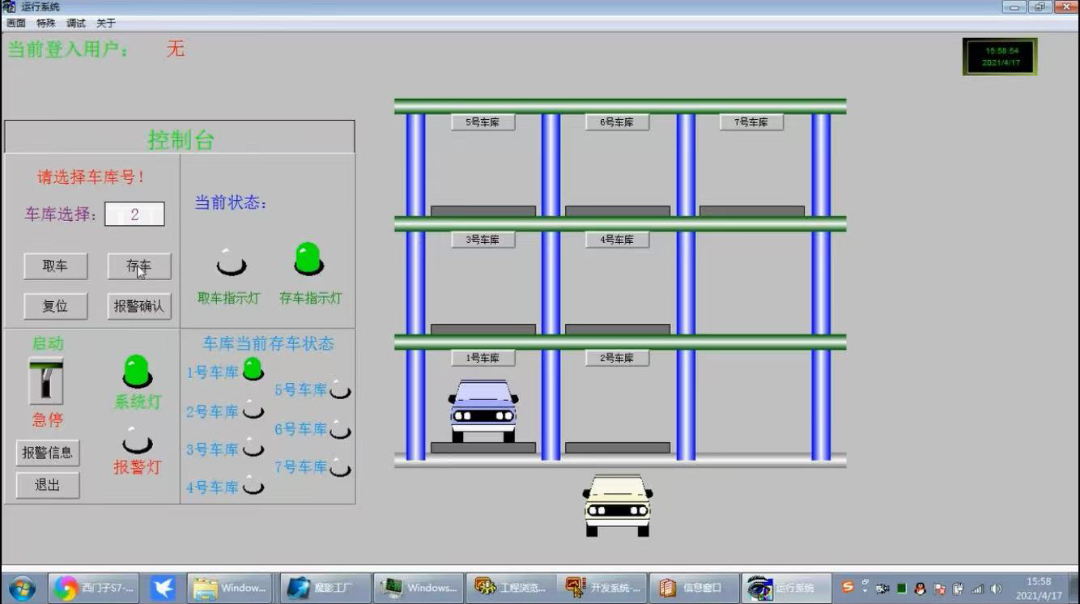

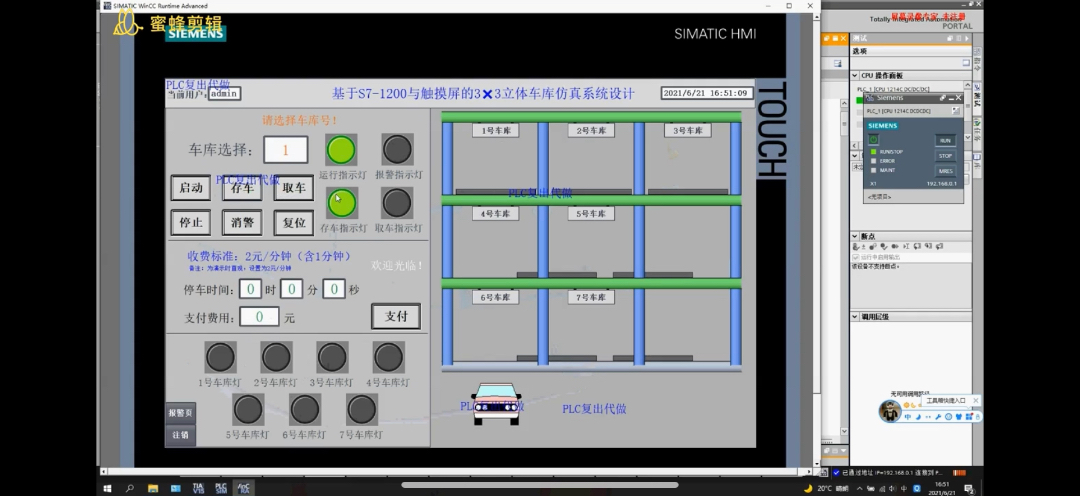

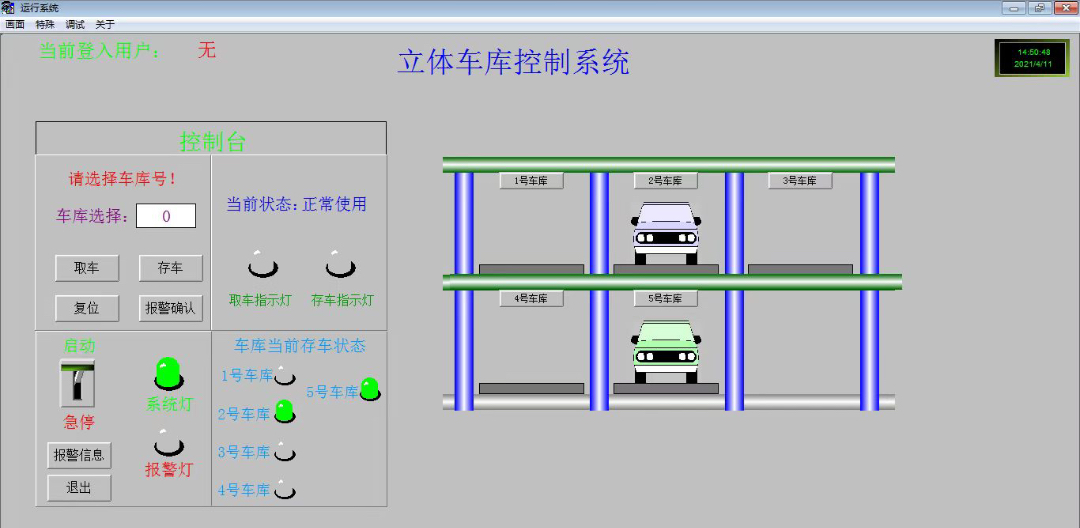

触摸屏界面设计得挺直观，九个车位状态用颜色区分：

• 绿色：空闲
• 红色：占用
• 黄色：正在存取

HMI变量直接绑定DB块数据，比如车位1的状态对应DB1.DBX0.0。但调试时发现个问题：直接读写DB地址会导致HMI刷新延迟，后来改用ARRAY[1..9] OF BOOL结构体才解决。

看这段电机控制逻辑，用到了S7-1200的PWM指令：

"X轴电机".PWM(
    ENABLE := #X_Motor_Enable,
    CYCLE := T#100ms,
    PULSE := #X_Speed_Percent,
    BUSY => #X_Motor_Busy);

这里用脉宽调制控制电机转速，CYCLE参数设置成100ms周期，实际测试时发现周期太短会导致电机发热，调整到200ms后运行更稳定。速度百分比参数通过HMI的滑动条输入，范围0-100对应0-1500rpm。

仿真时最刺激的是异常处理模块。当光电传感器连续3秒没反馈信号，自动触发急停：

IF #Sensor_Timeout THEN
    "Emergency_Stop"(REQ:=TRUE);
    HMI_Alarm := 16#01; // 超时报警代码
    RESET_MOTORS();
END_IF;

但这个逻辑在真实场景可能需要加振动补偿，毕竟传感器偶尔会误报。仿真环境里倒是可以暴力测试——故意拔掉IO模拟线，看报警能不能及时触发。

整个项目的精髓在联调阶段。当HMI点击存车按钮时，背后的控制流是这样的：

1. HMI发送车位请求到PLC的MB10寄存器
2. PLC解析目标位置并计算路径
3. 控制电机执行移动指令
4. 实时更新HMI动画效果

最后说个骚操作：用PLCSIM Advanced和HMI仿真器联动调试，不需要真机就能看到载车板移动动画。虽然仿真速度和实际有差异，但用来验证逻辑流程绰绰有余。对了，千万别手贱在仿真时把循环中断时间改成10ms——博图分分钟卡到你怀疑人生。
