深入 JVM 内存管理：从堆结构到垃圾回收

知识点	说明	重要度
JVM 堆内存结构	年轻代（Eden/S0/S1）、老年代、元空间	⭐⭐⭐⭐⭐
垃圾回收算法	标记-清除、复制、标记-整理、分代收集	⭐⭐⭐⭐⭐
常见 GC 日志	YGC（Young GC）、FGC（Full GC）	⭐⭐⭐⭐
内存溢出（OOM）	堆内存不足时的典型错误	⭐⭐⭐⭐⭐
堆转储分析	MAT 工具分析 .hprof 文件	⭐⭐⭐⭐
JVM 调优参数	`-Xmx`、`-XX:+HeapDumpOnOutOfMemoryError`	⭐⭐⭐⭐

🧪 二、实验环境准备

JDK 26
VS Code
Eclipse Memory Analyzer Tool (MAT)
项目文件夹：JVMDemo

📸 截图1：VS Code 中 JVMDemo 项目文件夹结构截图

✨ 三、实验一：jstat 实时监控 JVM 堆内存变化

🎯 目标

运行一个不断分配内存的程序，使用 jstat 命令实时观察堆内存变化，理解 GC 的工作过程。

📝 代码文件：`MemoryDemo.java`

java

import java.util.ArrayList;
import java.util.List;

/**
 * 实验一：通过 jstat 观察 JVM 堆内存变化
 * 运行后，在另一个终端执行 jstat -gc <PID> 1000
 */
public class MemoryDemo {
    public static void main(String[] args) throws Exception {
        // 存放分配的字节数组，防止被垃圾回收
        List<byte[]> list = new ArrayList<>();

        // 获取当前 Java 进程的 PID，供 jstat 使用
        long pid = ProcessHandle.current().pid();
        System.out.println("当前进程 PID: " + pid);
        System.out.println("请在另一个终端执行命令：jstat -gc " + pid + " 1000");
        System.out.println("按 Enter 键开始分配内存...");
        System.in.read();  // 等待用户按 Enter

        // 循环分配内存，每次 1MB，共 100 次
        for (int i = 0; i < 100; i++) {
            byte[] chunk = new byte[1024 * 1024];
            list.add(chunk);
            System.out.println("已分配 " + (i + 1) + " MB 内存");
            Thread.sleep(300);
        }

        System.out.println("分配完毕，按 Enter 退出...");
        System.in.read();
    }
}

▶️ 运行步骤

编译并运行程序：

bash

javac MemoryDemo.java
java MemoryDemo

在另一个终端执行监控命令：

bash

jstat -gc 13188 1000

✅ 运行结果

终端1（程序运行）：

text

当前进程 PID: 13188
请在另一个终端执行命令：jstat -gc 13188 1000
按 Enter 键开始分配内存...
已分配 1 MB 内存
已分配 2 MB 内存
...
已分配 100 MB 内存
分配完毕，按 Enter 退出...

终端2（jstat 监控）：

text

 S0C    S1C    EC     OC     MC     YGC   FGC
 512.0  512.0  2560.0 1024.0 22016.0 2     0
 512.0  512.0  2048.0 1024.0 22016.0 3     0
 ...

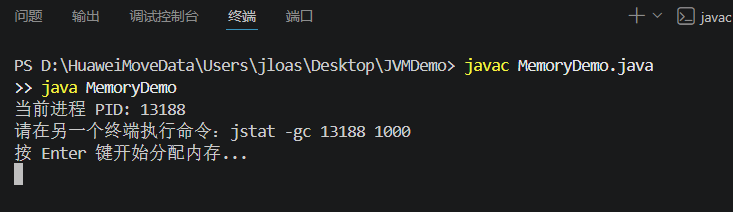

📸 截图2：终端显示 PID 和等待 Enter 键的截图。

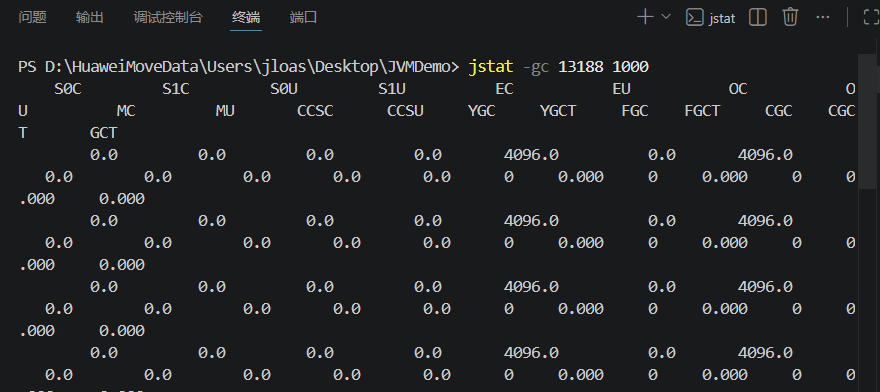

📸 截图3：jstat -gc 命令输出截图（显示 S0C、EC、OC、YGC 等列）。

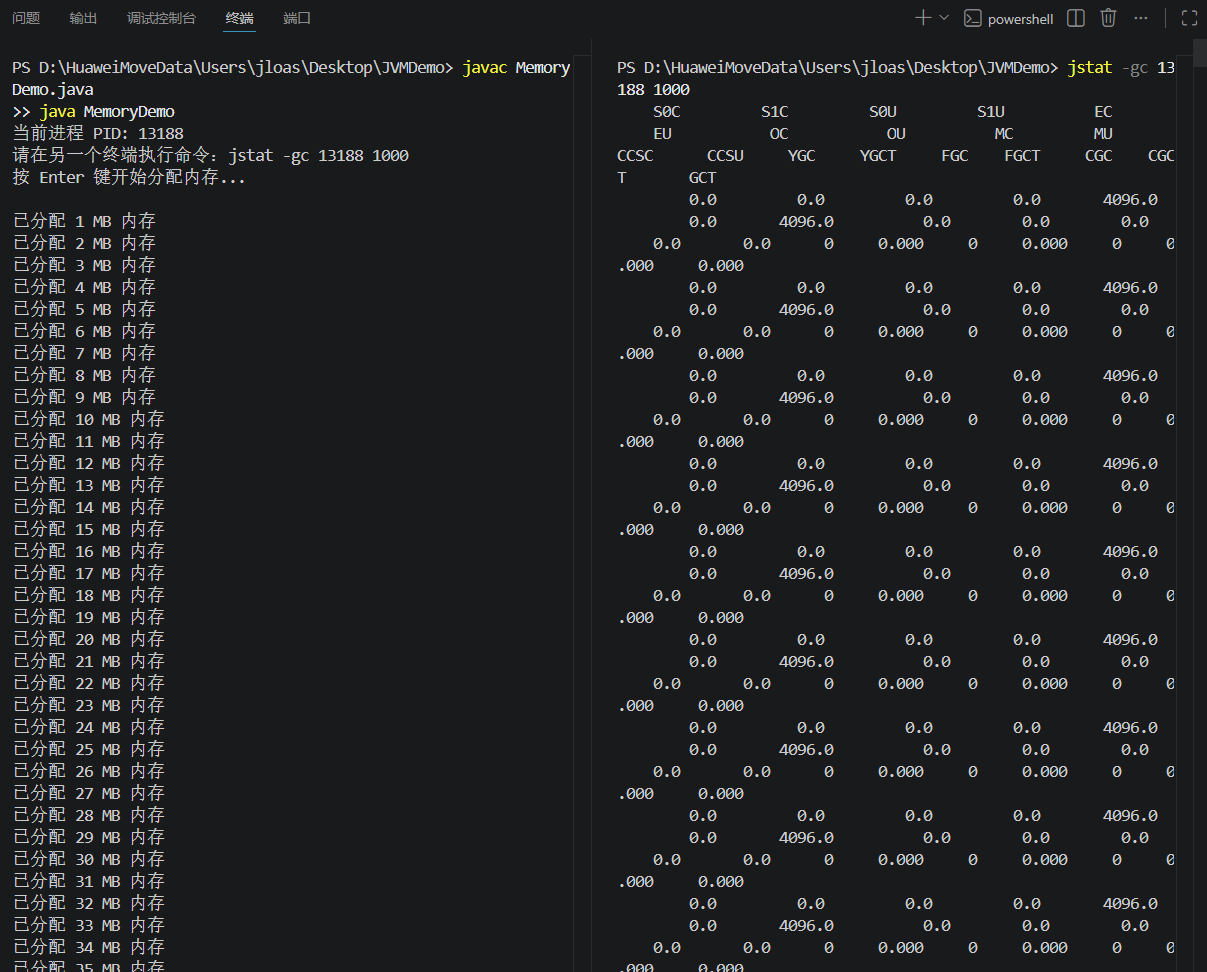

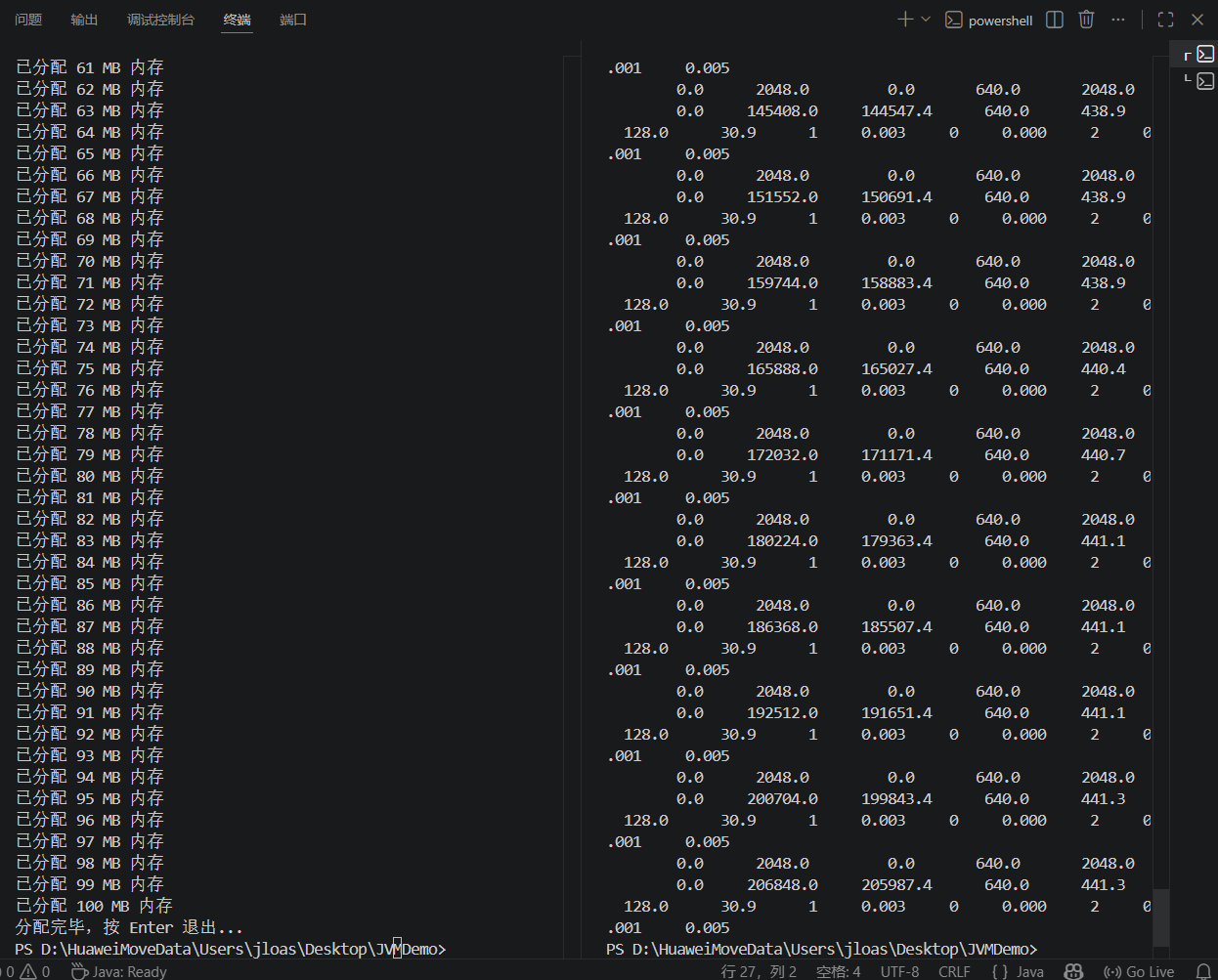

📸 截图4：两个终端并列截图（左侧 MemoryDemo 分配内存，右侧 jstat 实时监控，YGC 列逐步增加）。

🔥 四、实验二：制造内存溢出（OOM）并生成堆转储文件

🎯 目标

编写程序不断分配内存，触发 OutOfMemoryError，并生成 .hprof 堆转储文件。

📝 代码文件：`OOMDemo.java`

java

import java.util.ArrayList;
import java.util.List;

/**
 * 实验二：制造内存溢出（OOM）
 * 运行参数：-Xmx10m -XX:+HeapDumpOnOutOfMemoryError
 */
public class OOMDemo {
    public static void main(String[] args) {
        List<byte[]> list = new ArrayList<>();
        int count = 0;
        try {
            while (true) {
                byte[] chunk = new byte[1024 * 1024]; // 每次分配 1MB
                list.add(chunk);
                count++;
                System.out.println("已分配 " + count + " MB");
            }
        } catch (OutOfMemoryError e) {
            System.out.println("========== 发生 OOM ==========");
            System.out.println("总共分配了 " + count + " MB 内存");
            System.out.println("错误信息：" + e.getMessage());
            e.printStackTrace();
        }
    }
}

▶️ 编译运行

bash

javac OOMDemo.java
java -Xmx10m -XX:+HeapDumpOnOutOfMemoryError OOMDemo
✅ 运行结果

text

已分配 1 MB
已分配 2 MB
...
已分配 9 MB
已分配 10 MB
========== 发生 OOM ==========
总共分配了 10 MB 内存
错误信息：Java heap space
java.lang.OutOfMemoryError: Java heap space
    at OOMDemo.main(OOMDemo.java:13)

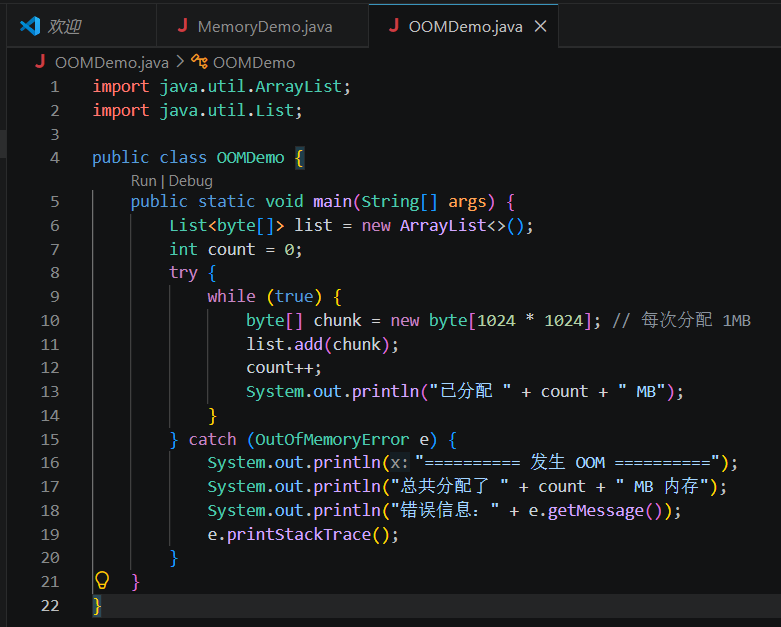

📸 截图5：OOMDemo.java 完整代码截图。

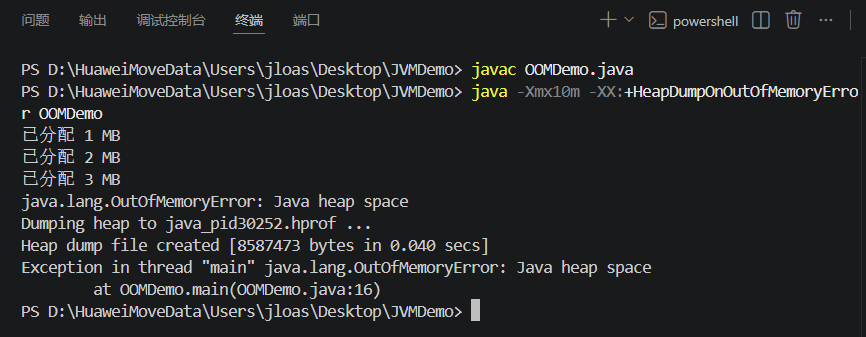

📸 截图6：OOM 错误终端输出截图（显示 OutOfMemoryError: Java heap space）。

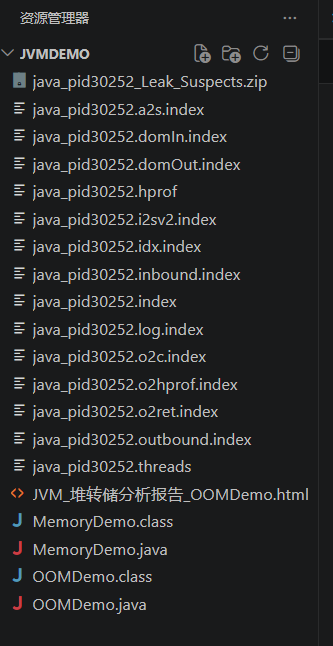

📸 截图7：VS Code 资源管理器显示 .hprof 文件截图（java_pid30252.hprof）。

🔍 五、实验三：Eclipse MAT 堆转储分析

🎯 目标

使用 Eclipse MAT 打开 .hprof 文件，定位内存泄漏根源。

▶️ 操作步骤

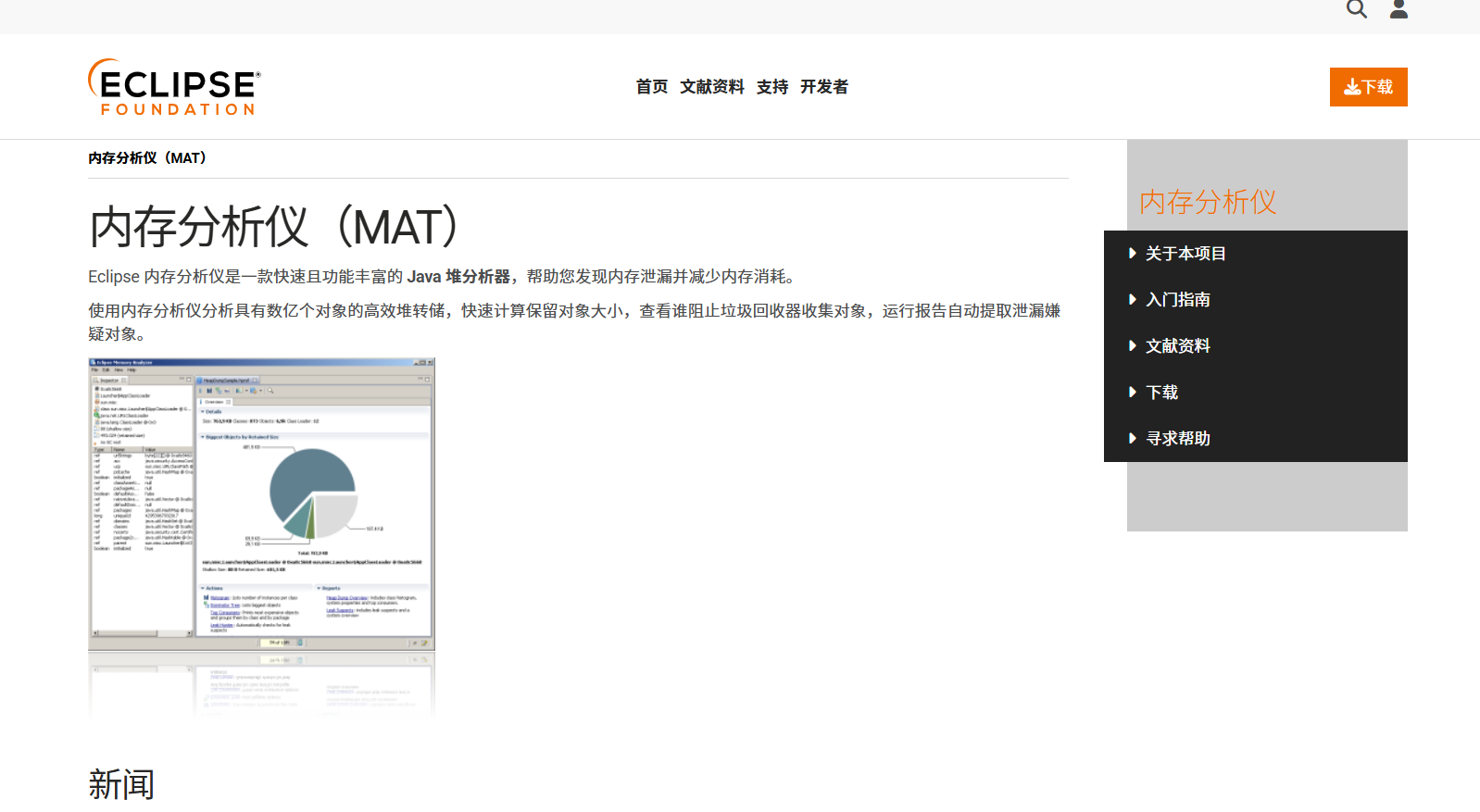

下载并安装 Eclipse MAT（独立版）。
双击 MemoryAnalyzer.exe 启动。
File → Open Heap Dump，选择 java_pid30252.hprof。
点击 Leak Suspects Report，查看内存泄漏报告。

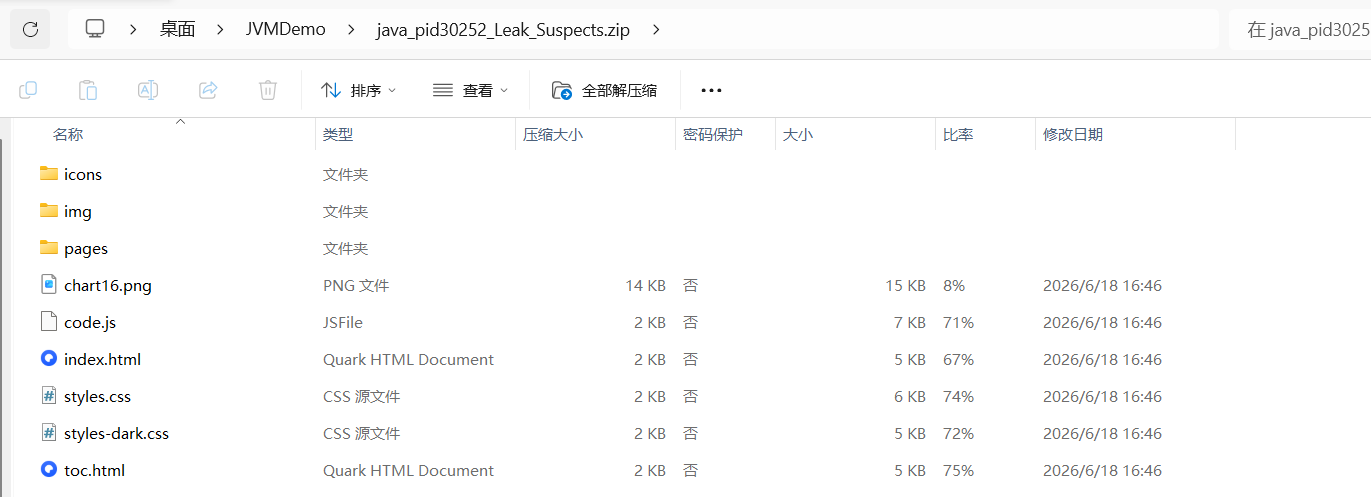

导出报告：File → Export → 保存为 _Leak_Suspects.zip。

✅ 分析结果

MAT 日志输出：

text

Heap D:\...\java_pid30252.hprof contains 29,657 objects
Removed 948 unreachable objects using 15,904 bytes
Finished opening dump in 1.07 seconds

问题定位：

问题代码：OOMDemo.java:13（byte[] chunk = new byte[1024 * 1024];）
最大对象：byte[]（占用了 4 MB / 5.3 MB 堆内存）
泄漏源：ArrayList 不断引用分配的 byte[]，无法被 GC 回收

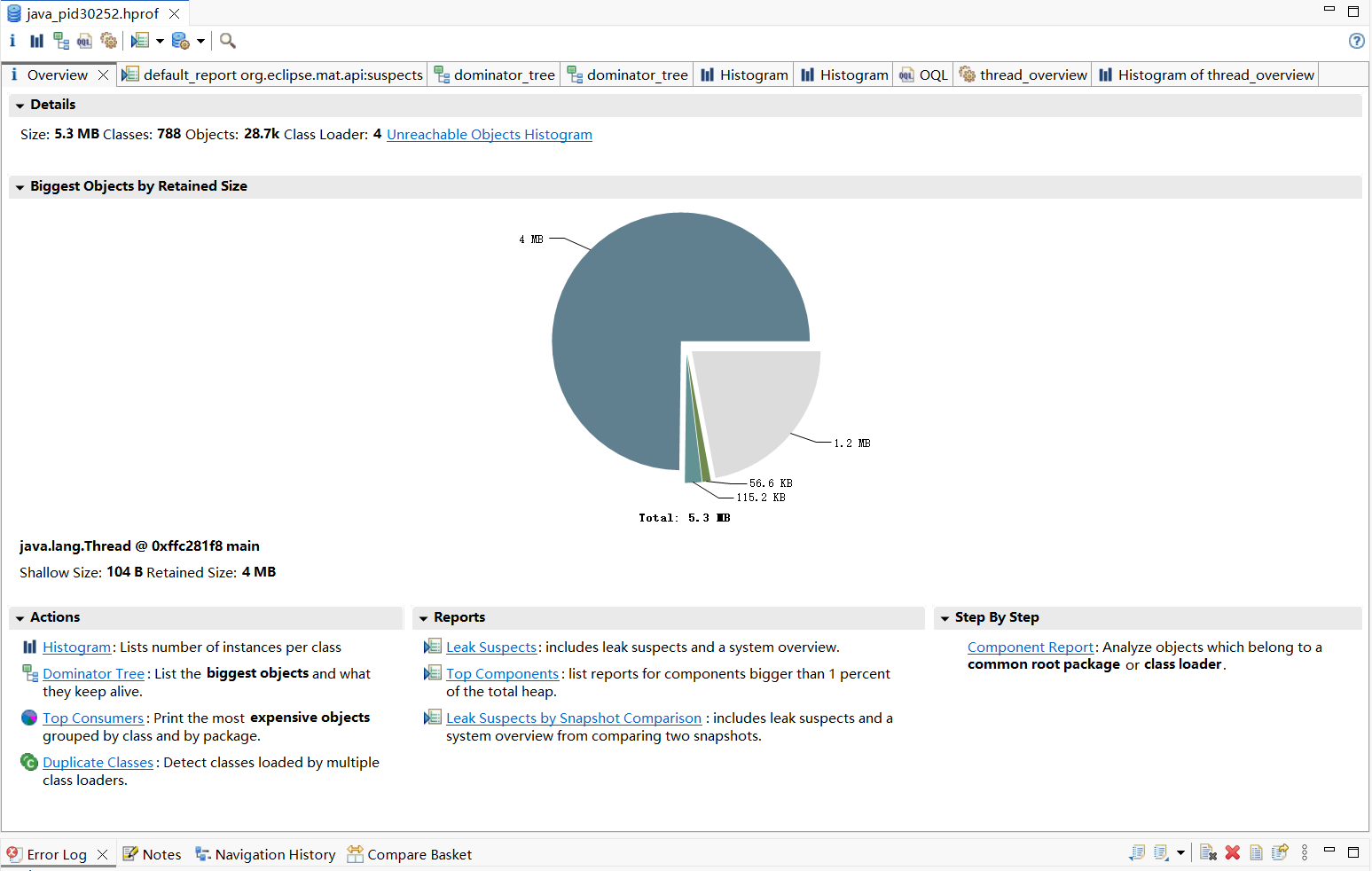

📸 截图8：Eclipse MAT 启动后的主界面截图。

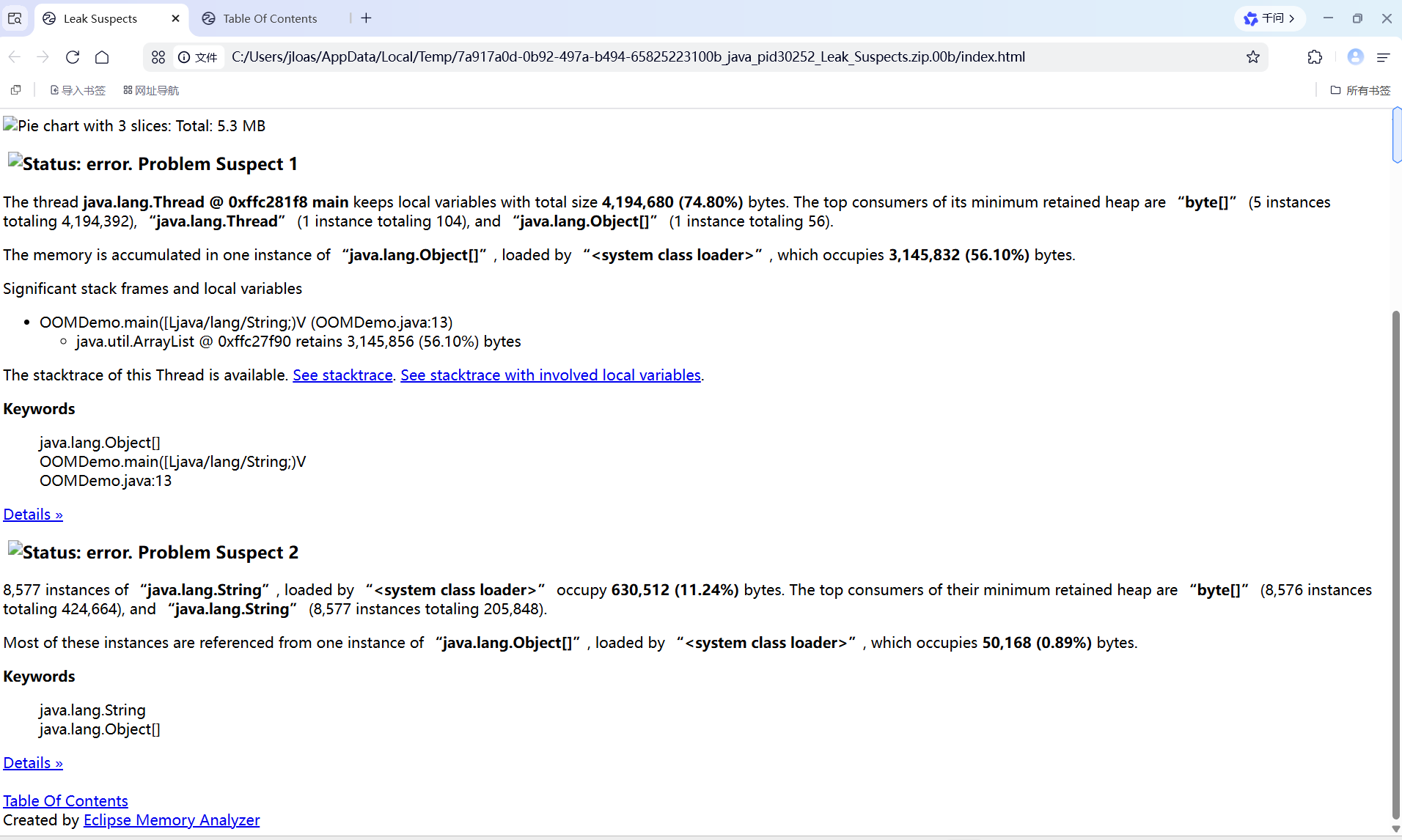

📸 截图9：MAT Leak Suspects Report 截图（显示 OOMDemo.main 第13行、byte[] 占用内存、堆栈信息）。

📊 六、原理讲解

6.1 JVM 堆内存结构

区域	作用	GC 频率
Eden 区	新对象分配区	频繁
Survivor 0/1	存活对象复制区	频繁
老年代	长期存活对象	较少
元空间	类元数据	极少

6.2 垃圾回收算法

算法	原理	特点
标记-清除	标记存活对象，清除未标记的	有内存碎片
复制	存活对象复制到另一半	无碎片，内存利用率低
标记-整理	标记存活对象，整理到一端	无碎片，移动开销大
分代收集	不同区域用不同算法	效率高

6.3 OOM 原因分析

本实验中，OOMDemo 每次分配 1MB byte[] 并存入 ArrayList，导致：

Eden 区迅速填满 → 触发 Young GC
Young GC 无法回收（ArrayList 持有引用）→ 对象晋升到老年代
老年代填满 → 触发 Full GC
Full GC 仍无法回收 → 抛出 OutOfMemoryError

💡 七、思考题（附答案）

思考题1：为什么 `byte[]` 会直接分配到堆内存中？

答案：

在 Java 中，所有对象（包括数组）都分配在堆内存（Heap）中。byte[] 是一个数组对象，它本质上也是对象，因此必须存储在堆中。

具体来说：

数组本身是对象，拥有对象头（mark word、class pointer）和数组长度信息。
数组元素（如 byte 数据）存储在数组对象内部连续的内存区域中。
无论是 new byte[1024] 还是 new Object()，只要是 new 出来的，都会在堆中分配内存。

本实验中：你的 new byte[1024 * 1024] 每次都在堆中分配 1MB 连续内存，且被 ArrayList 引用，无法被 GC 回收，最终导致堆内存耗尽。

思考题2：`-Xmx10m` 参数的含义是什么？如果不设置，OOM 还会发生吗？

答案：

-Xmx10m 是 JVM 启动参数，含义是：设置 JVM 堆内存的最大值为 10 MB。

Xmx = Max Heap Size（最大堆大小）
10m = 10 MB（m 表示 MB，g 表示 GB）

如果不设置 -Xmx：

JVM 会使用默认的最大堆大小，这取决于操作系统和 JDK 版本。
例如，在大多数 64 位系统上，默认最大堆大小约为物理内存的 1/4 或 512 MB（通常不低于 256 MB）。

OOM 还会发生吗？

会的，只是发生得更晚。
因为你的程序会不断分配 byte[] 直到填满整个堆内存（可能是 256 MB、512 MB 甚至更大）。
一旦堆内存耗尽，JVM 就会抛出 OutOfMemoryError。

你可以用 java -XX:+PrintFlagsFinal -version | findstr HeapSize 查看默认堆大小。

本实验中：我们设置 -Xmx10m 是为了加速 OOM 的发生，让你在几秒钟内就能看到内存溢出的效果，而不需要等待几分钟或更长时间。

思考题3：什么是不可达对象？为什么 MAT 中还有 948 个不可达对象？

答案：

不可达对象（Unreachable Objects） 是指没有任何活跃引用指向它的对象。换句话说，这些对象不再被程序中的任何变量、数组元素或对象字段引用，因此垃圾回收器（GC）可以（且应该）回收它们。

为什么 MAT 中还有 948 个不可达对象？

因为 MAT 在分析堆转储时，默认会保留不可达对象（以便你检查 GC 无法回收的对象），但同时也提供了清理它们的选项。具体来说：

MAT 默认行为：加载 .hprof 文件时，会保留所有对象（包括不可达对象），让你可以查看和分析它们。
GC 的时机：在程序运行时，GC 会在适当的时机回收不可达对象。但在生成堆转储的瞬间，有些不可达对象可能还没来得及被 GC 回收。
MAT 的清理日志：你的 MAT 日志中显示 Removed 948 unreachable objects using 15,904 bytes，说明 MAT 在分析过程中主动清理了这些不可达对象（因为它们对分析没有价值）。

本实验中：
