三菱FX系列PLC实现ModbusTCP通讯

1.实现方案

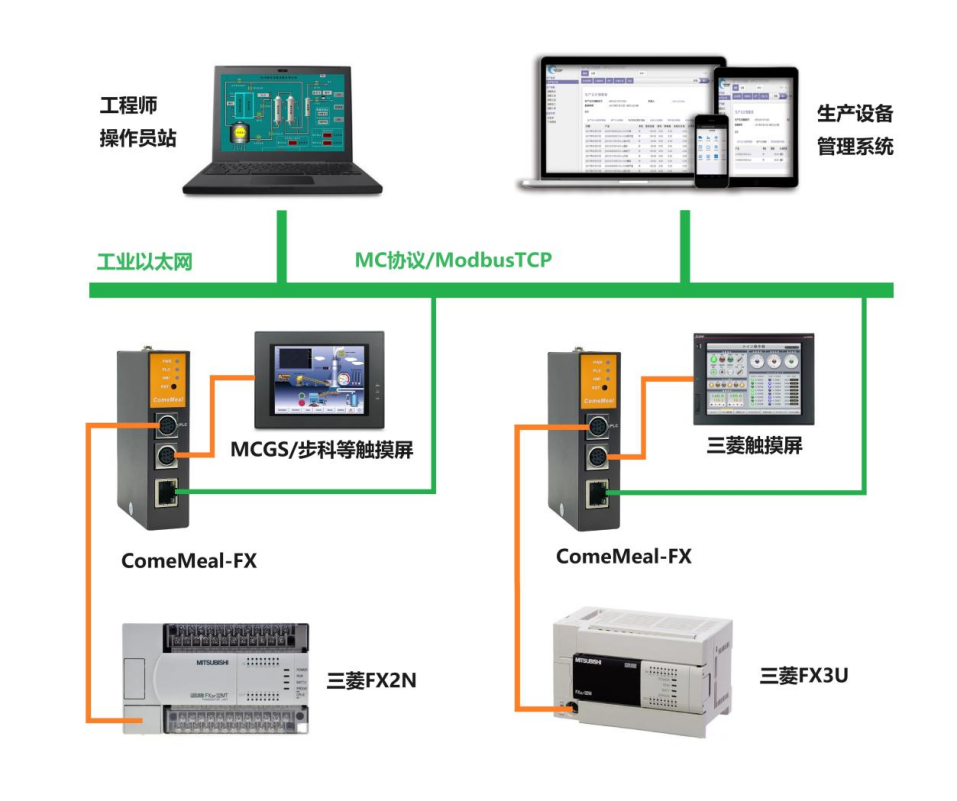

        采用ComeMeal-FX模块实现ModbusTCP通讯，用于MES、SCADA、DCS等上位机系统以太网通讯三菱FX系列PLC，ComeMeal-FX模块适用于三菱FX1S、FX1N、FX2N、FX3U、FX3G、FX3S系列PLC的以太网扩展；ComeMeal-FX模块采用三通设计，不占用PLC通讯口，不对原系统做任何硬件和软件修改，即可通过本模块网口对PLC进行数据监控、操作和PLC编程等，同时原系统串口触摸屏通过模块扩展通讯口继续和PLC进行通讯，非常方便构建生产管理系统；

        支持ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC15、FC6、FC16，网关内部将Modbus数据区自动映射至FX数据区，无需PCL额外配置和编程操作；

2.ModbusTCP通讯

ComeMeal-FX模块内部集成ModbusTCP通讯服务器，因此ModbusTCP客户机，如支持ModbusTCP的组态软件、OPC服务器、PLC以及实现ModbusTCP客户机的高级语言开发的软件等，可以直接访问三菱FX系列PLC的内部数据区，Modbus协议地址在模块内部已经被默认映射到FX系列PLC的地址区，实现的功能号包括：FC1、FC2、FC3、FC5、FC6和FC16。

ModbusTCP协议帧格式：

2.1地址映射表

说明：

• Y点采用八进制编码方式，将点数值转换成十进制后，计算Modbus地址，如Y47,47(八进制)换成39（十进制），对应地址是000001+39=000040；

②、其中m表示M线圈标识号去掉8000的剩余数，如M8212时m=212;

    ③、X点采用八进制编码方式，将点数值转换成十进制后，计算Modbus地址，如X110,110(八进制)换成72（十进制），对应地址是100001+72=100073；

④、C200之后的计算器当前值为32位，故映射需要两个Modbus空间，例如C210,其m=210，对应的Modbus地址为401201+（210-200）*2=401221；

⑤、其中m表示特殊功能寄存器D标识号去掉8000的剩余数，如M8120时m=120;

⑥、此R寄存器，仅当FX3U机型（存在R寄存器的PLC机型）时可用，注意Modubs地址映射成6位；

2.2用ModScan32测试

1、运行ModScan32软件。

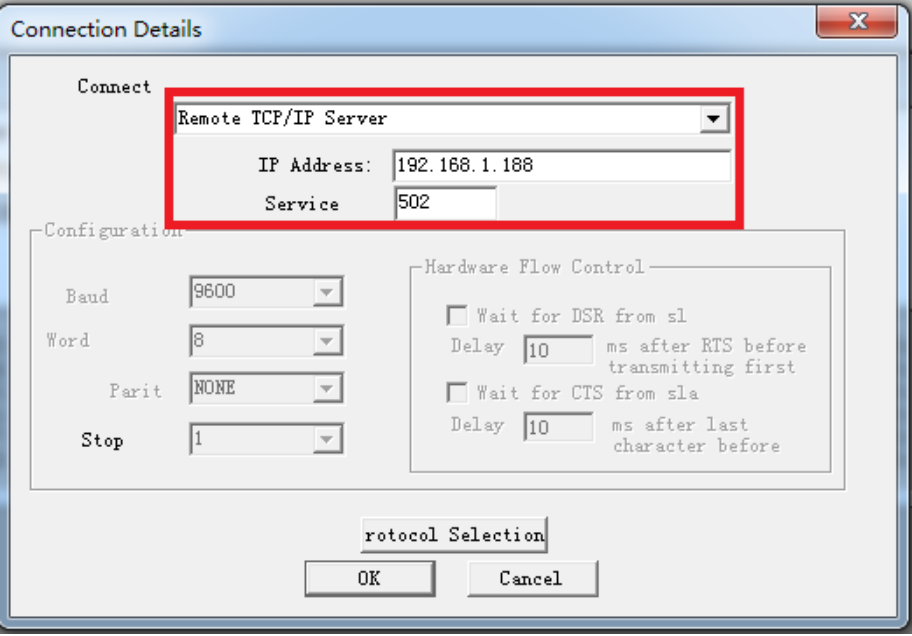

2、选择菜单Connection/Connect，选择Remote TCP/IP Server，输入ComMeal-FX的IP地址，Service端口为502；点击[OK]按钮，如图1所示。

图1

3、在子窗口“ModSca1”中设置Device ID为PLC的站地址（如1），功能号选择03:HOLDING REGISTER，Address = 1301，Length = 100。

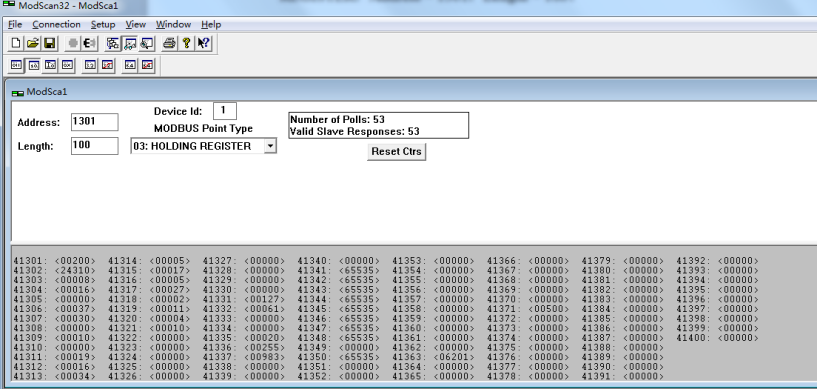

4、子窗口数据区显示401301～401400的16进制数据，其对应于三菱FX系列PLC的特殊寄存器D8000到D8100的数值，如图2所示。

图2

5、双击子窗口数据区的数据可以修改数值。

2.3 WinCC通过ModbusTCP驱动连接ComeMeal-FX

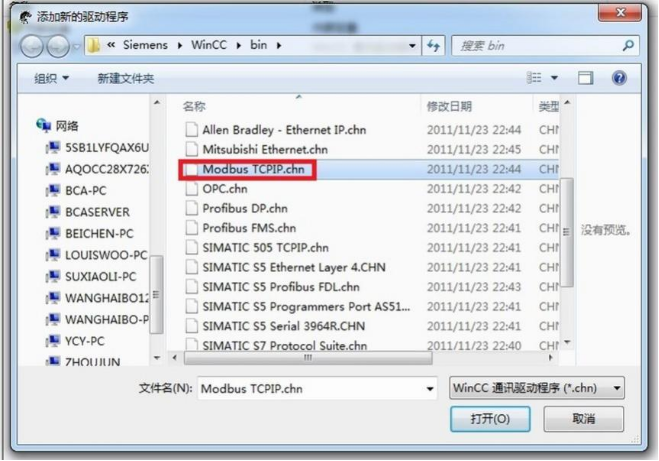

1、打开Wincc软件，新建一个项目，右击“变量管理”，选择“添加新的驱动连接”，在弹出的对话框中选择“Modbus TCPIP.chn”，点击“确定”。

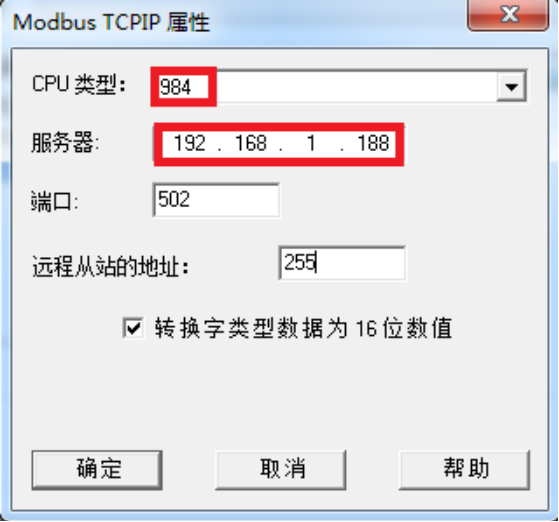

2、右击“Modbus TCPIP/IP 单元#1”选择“新驱动程序的连接”，新建一个名称，点击“属性”，弹出属性的对话框，在“CPU类型”选择“984”，在“服务器”中填入ComeMeal-FX的IP地址,点击确定。

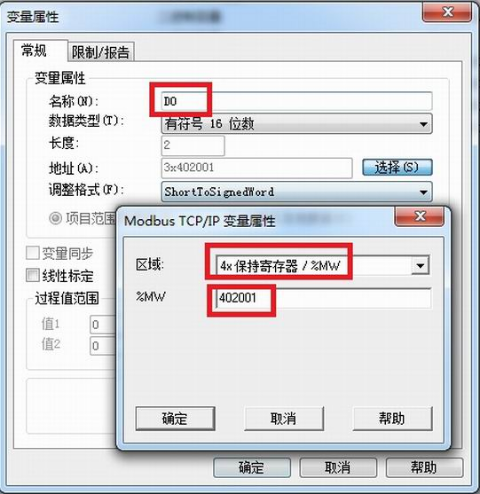

3、右击“变量名称”，新建变量，这里我们新建一个D0变量，对应地址的设定请点击“选择”，弹出对话框，“区域”中选择“4x保持寄存器”，“4x”中填入“402001”。
