地震应急中的三维GIS技术实践八项核心能力与性能指标拆解

2026年6月四川宜宾高县5.5级地震再次说明：地震高发是确定事实，而大量已建三维电子沙盘在实战中沦为展示屏。本文从三维GIS技术角度，梳理地震应急场景下八项核心能力的技术实现路径，不谈产品，只谈工程逻辑。

一、海量数据高效加载

震后第一时间需要加载震中区域倾斜摄影模型和DEM地形数据。倾斜摄影数据量极大，5平方公里通常达500GB-1TB，传统瓦片切片方案需要6-8小时预切，这段时间是纯空白期。

直接加载原始OSGB文件的实现路径：分块读取（只加载视口范围内模型块，视线外自动卸载）、LOD自适应（近景高精度、远景低精度）、纹理压缩（DXT/ASTC格式，显存占用减少50%-70%）。实测RTX 3060下TB级数据首次加载5-10秒，60FPS流畅运行。

二、多源数据融合

地震应急需叠加地震局数据、气象数据、住建建筑数据、120伤情数据——格式不同、坐标系不同。技术要点：七参数坐标转换模型统一WGS84、CGCS2000和地方坐标系，融合精度优于5cm；OSGB、TIF、SHP、JSON等主流格式原生支持；200+图层并发加载不卡顿；北斗/GPS定位、无人机视频流实时接入。

三、三维地形分析

次生灾害（滑坡、落石、堰塞湖）往往比地震本身更危险，必须基于真实三维地形判断。实现逻辑：DEM坡度分析自动标注坡度大于25度的滑坡风险区；水系叠加分析临河建筑的堰塞湖风险；落石轨迹模拟计算滚落路径；建筑年代数据叠加标定老旧砖木结构优先排查区。二维图看不出这些，三维是决策平台和查看器的第一个分水岭。

四、通视分析

震后通信基础设施可能受损，临时中继站选址直接影响联络效率。提供四类工具：直线通视（判断两点是否通视，用于通信路由规划）、圆形通视（某点可见范围，用于观察哨选址）、多点通视（多候选点按覆盖率排序，用于中继站比选）、视域范围（给定位置和天线高度输出热力图，用于搜救布点）。多线程并行计算，5平方公里范围响应时间小于100ms。

五、路径规划

地震后道路情况不明，传统靠驾驶员现场摸索。三层规划能力：道路网规划（结合道路等级和桥梁载重信息）、越野路径规划（基于DEM坡度约束，不依赖道路网，适用于山体滑坡阻断场景）、动态路径调整（积水深度、落石位置变化后自动重算并提示绕行方案）。A*算法+DEM坡度约束，100平方公里范围响应时间小于500ms，输出预计到达时间用于救援调度排序。

六、力量需求计算

震后最难决策之一：调多少力量？物资够不够？伤员送哪里？模型输入震级、震源深度、发震时刻、人口密度，输出三个结果：伤亡预估区间（参照USGS PAGER系统的震级-烈度衰减模型）、物资调配清单（联动储备库推荐站点和品种数量）、医院接收优先级（接入床位实时数据）。所有分析结果一键生成Word格式调度命令。

七、协同标绘

消防、医疗、民政、部队来自不同系统，数据标准不统一，各自为战是常态。技术方案：内置2013版解放军标+2018版武警标+国防动员标共1300+符号，参数化拖拽实时变形；局域网内各终端标绘数据实时同步，延迟小于50ms；本地Mesh网络支持离线协同；一键导出高清态势要图用于战评存档。

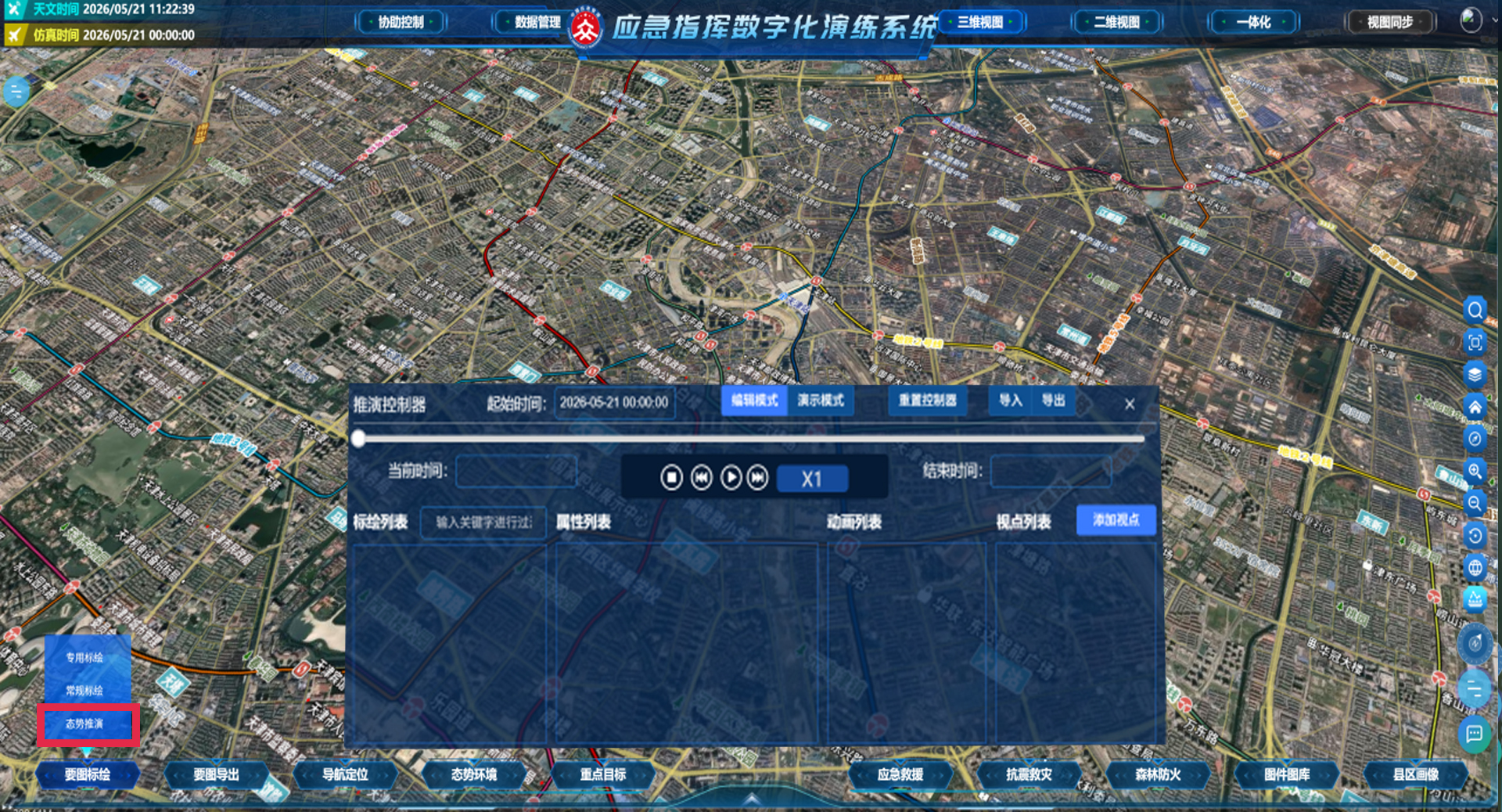

八、方案预演

地震高发区的核心不是等地震来了才建系统，而是平时把预案跑熟。方案预演引擎支持：基于历史地震构建想定场景，调整参数构建新想定；多方案并行推演，效果直观对比；播控操作（暂停、快进、快退）支持任意节点复盘；预设指标体系（响应时间、力量到位率、物资覆盖率）自动输出各方案评分。

选型判断：五个技术维度

评估一套三维电子沙盘能否真正支撑地震应急，从以下维度判断：

• 数据加载：是否直接加载原始文件，还是必须预切瓦片（预切方案存在致命时间损失）；
• 坐标融合：支持几套坐标系？动态转换还是需预先配准？七参数模型是否内置？
• 离线能力：是否支持纯离线运行（震区通信随时中断，纯在线系统大概率不可用）；
• 分析算法：通视与路径规划是否自主实现（而非调用第三方服务），响应延迟是否可接受；
• 协同标准：是否遵循军标符号规范，协同是实时还是定时同步，离线协同是否支持。

结语

地震应急三维GIS的核心价值可归纳为三个字：快（震后系统秒级可用）、准（地形分析、通视计算、力量评估有数据依据）、协（统一标绘语言，多部门不用各说各话）。把这三个标准落到技术架构层面，就是判断一套系统能否真正支撑地震应急的核心依据。
