RC无源高低通滤波器

各位朋友大家周末好，这里是大话硬件。

给大家写了一篇的RC滤波器文章。

文章的框架如下：

1.无源滤波器

2.RC滤波器

3.低通滤波器

4.高通滤波器

4.1无源高通滤波器

4.2有源高低通滤波器

5.总结

1. 无源滤波

无源滤波主要是使用无源的器件，比如电阻，电容，电感组成的滤波器，有低通滤波，高通滤波，LC滤波以及π型滤波。无论是哪种滤波形式，其目的都是让有用的信号通过，无用的信号衰减。

2. RC滤波器

RC滤波器由电阻和电容两个器件组成，根据R和C位置的不同，分为低通滤波和高通滤波。

3. 低通滤波器

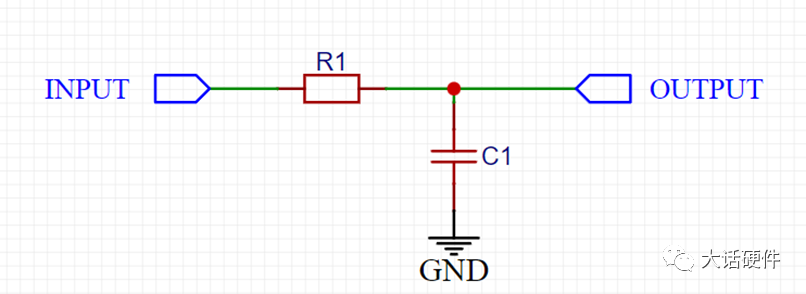

低通滤波器的电路如图所示。低通滤波器顾名思义，当信号频率比滤波器的截止频率低时，可以正常通过，当信号频率比滤波器的截止频率高时，信号会呈现衰减的形式。有两个角度可以解释低通滤波器的工作原理。

​

第一个角度是基于电容的工作原理——隔直通交。假设输入信号为直流时，此时的电容对直流信号的阻抗非常大，则信号会经过电阻到达输出端。若输入信号为高频的交流信号时，此时的C1可以
