STM32 学习——1. STM32最小系统

原创 已于 2024-05-25 18:04:21 修改 · 1.1k 阅读 · 8 ·
本内容遵循CC 4.0 BY-SA版权协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
标签
#stm32 #学习 #嵌入式硬件
于 2024-05-25 18:00:44 首次发布

这是一个最小系统的测试，LED灯会进行闪烁。选用PC13口，因为STM32F103C8T6 硬件开发板中，这个端口是一个LED

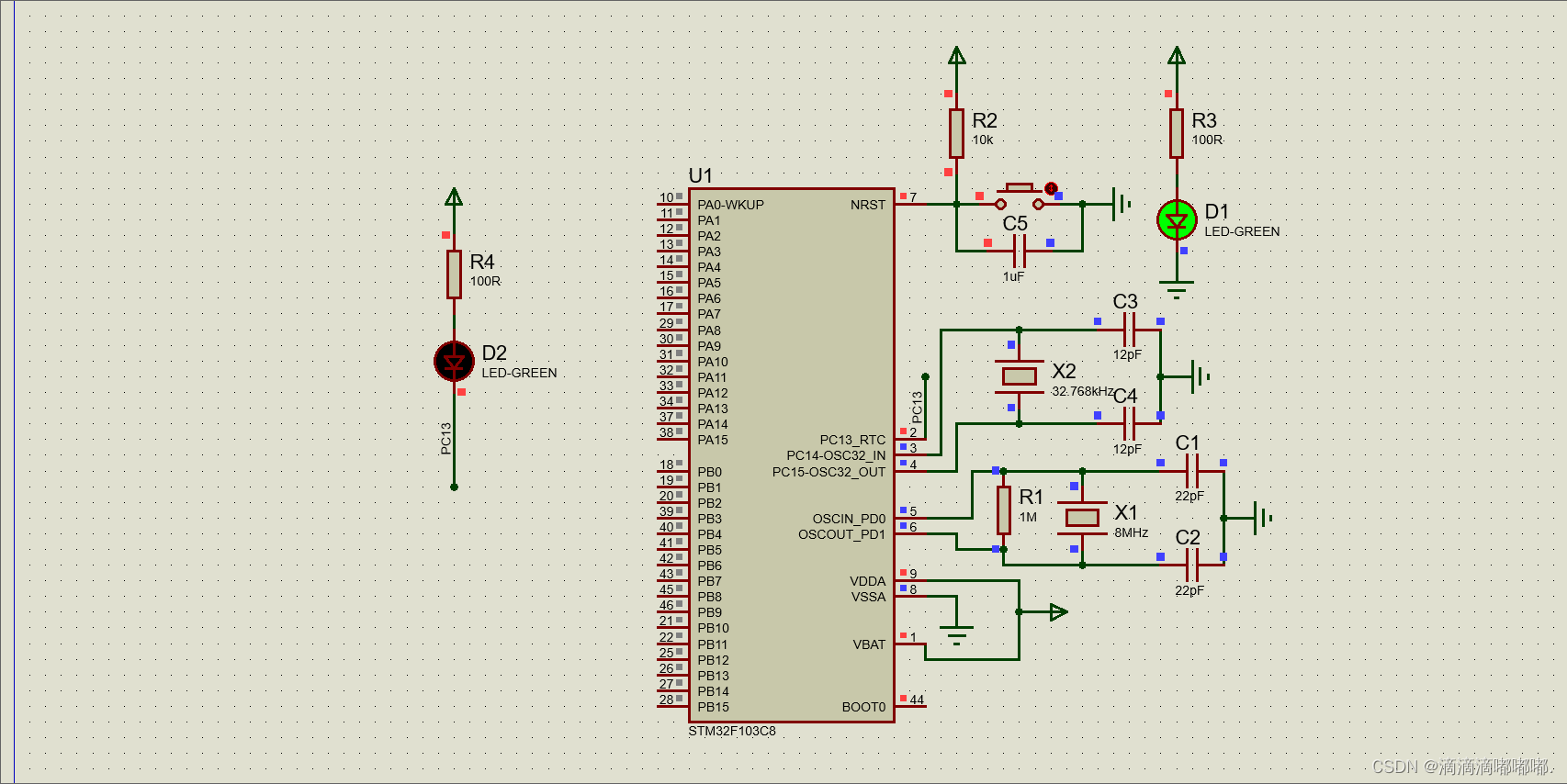

1. proteus8.15 原理图

在这里插入图片描述

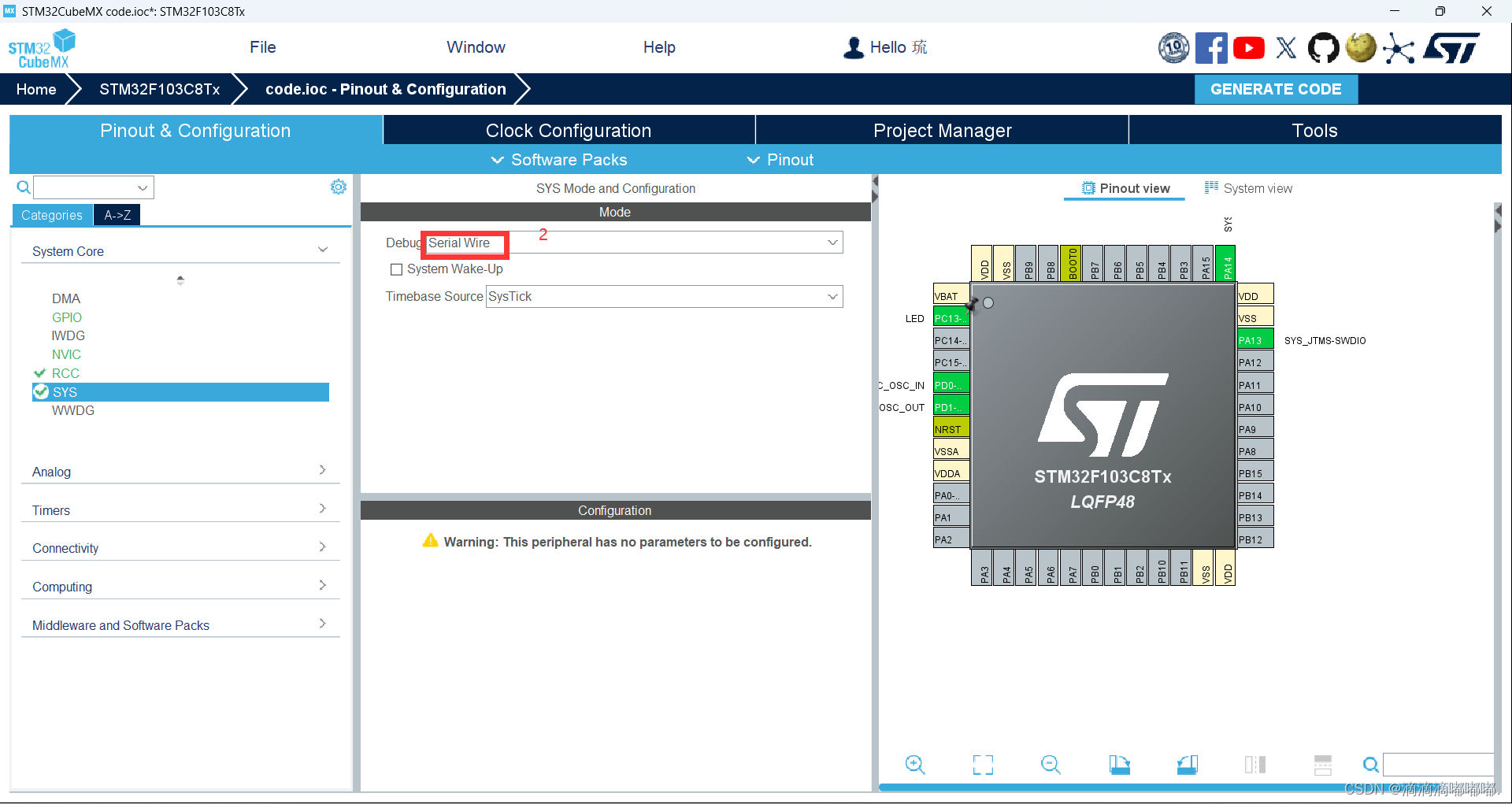

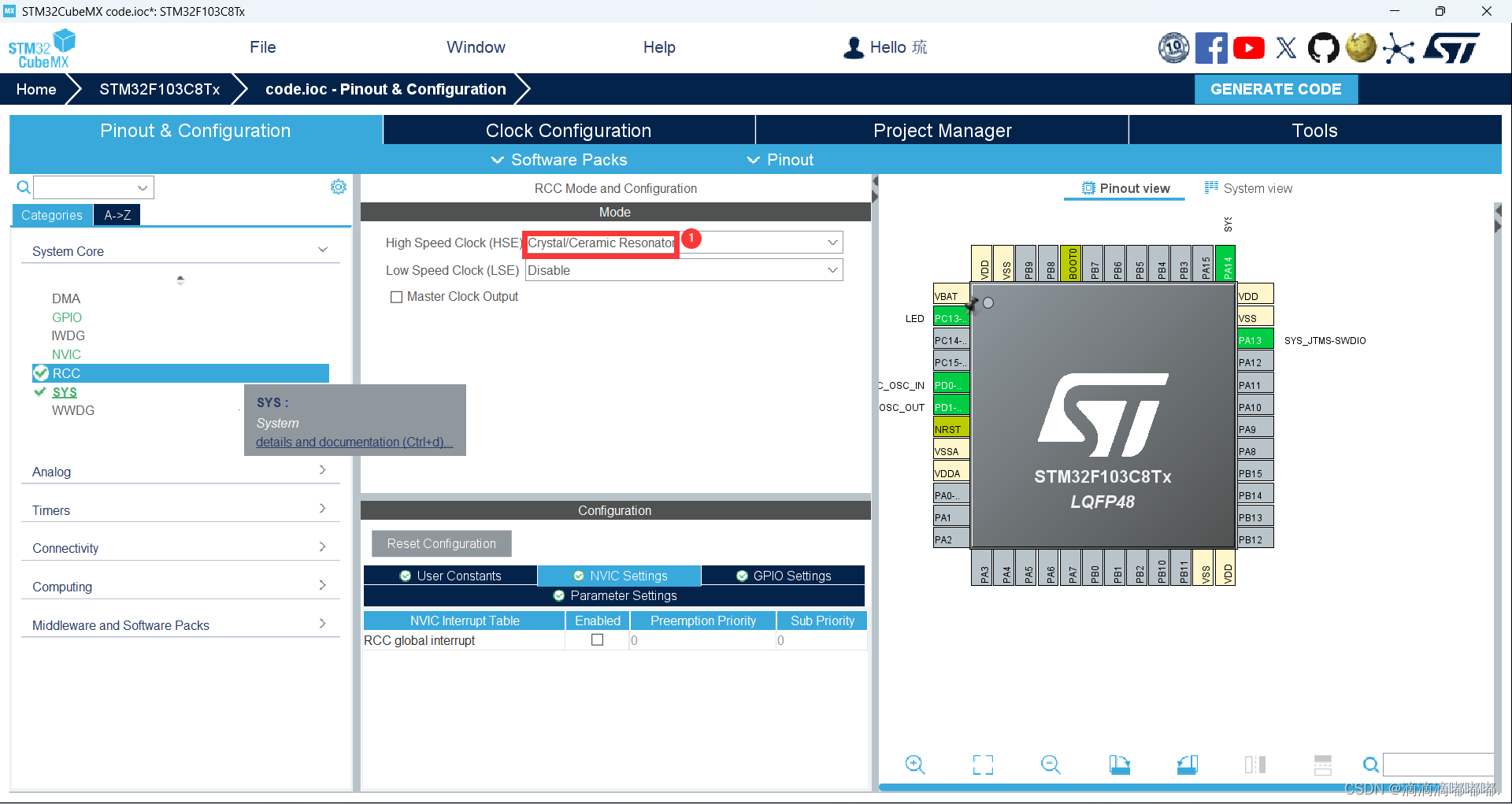

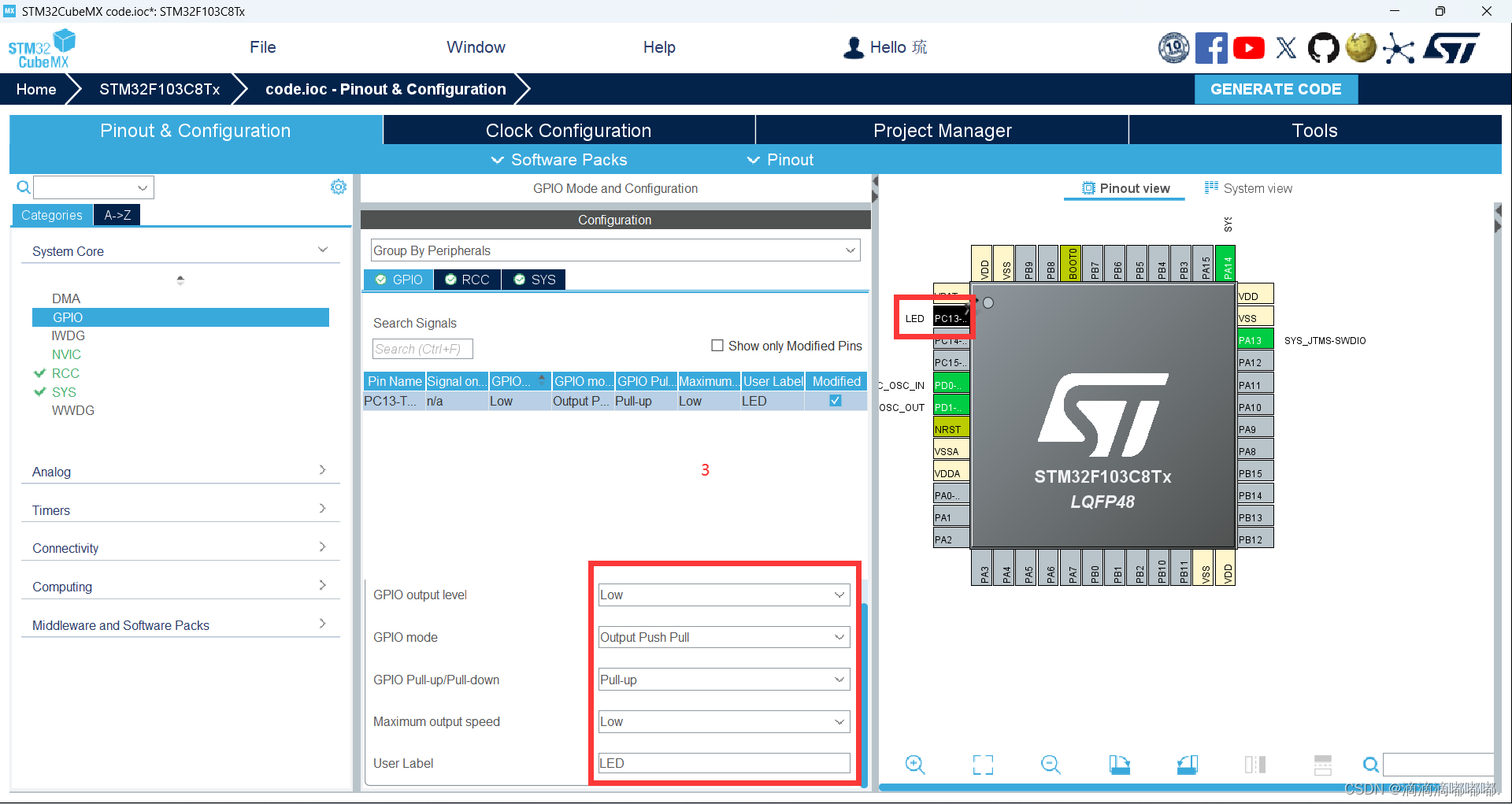

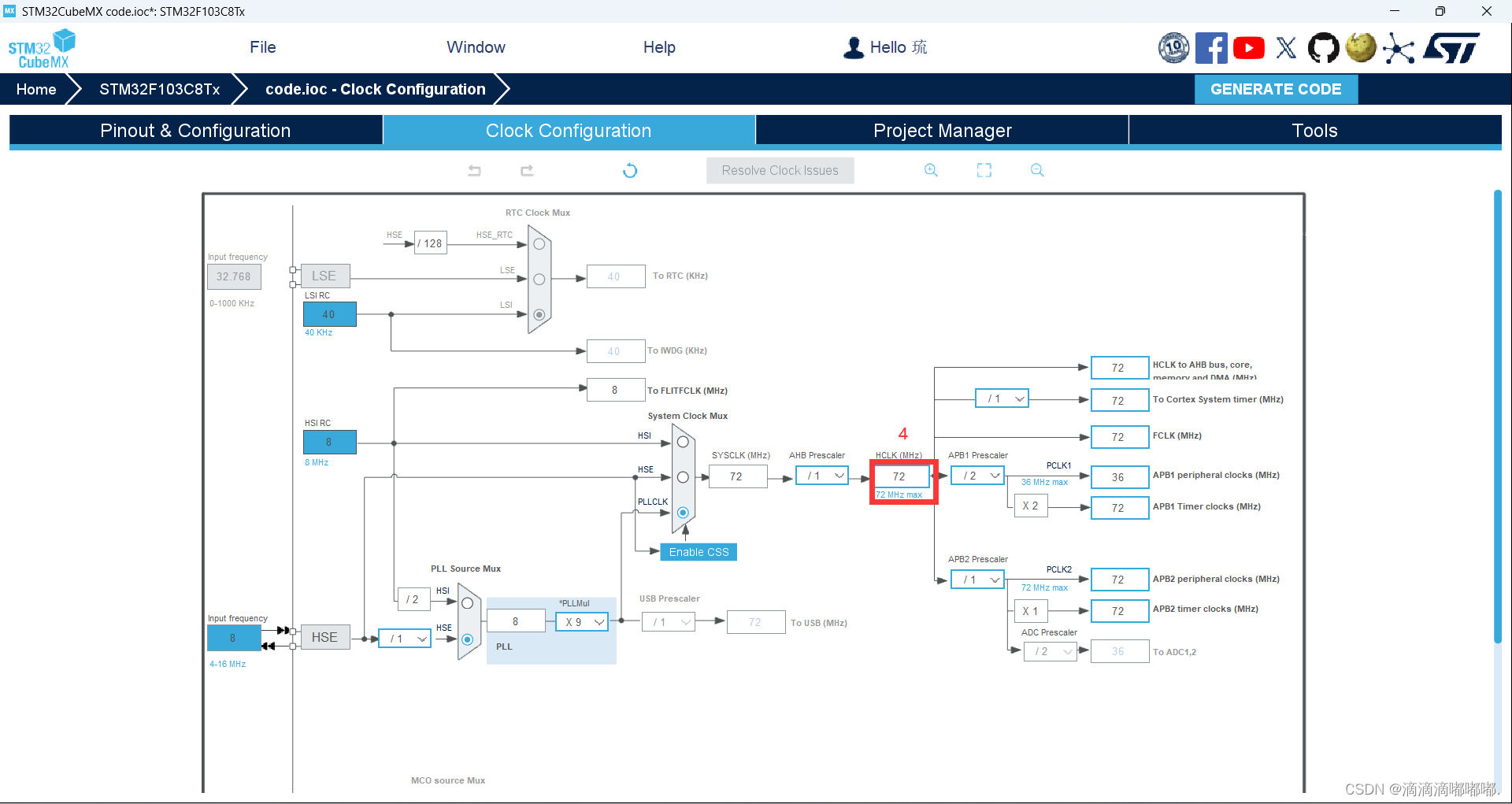

2. cubemx 新建工程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

3. keil 代码

while (1)
  {
		HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
		HAL_Delay(100);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

4. 源码

gitee

PROTEUS仿真单片机最小系统-32f103最 小系统protues, proteus stm32单片机最小系统仿真
06-20
PROTEUS仿真单片机最小系统，需要的就下吧
【STM32】——基于STM32最小系统点亮LED灯
qq_74179376的博客
05-06 3439
本次实验巩固了关于点亮STM32LED灯的操作与知识，打开了对STM32学习的大门。由于本人认知浅薄，上述内容或有诸多不详错漏之处，望各位海涵并指出批正。
