TransformerBlock（视觉Transformer模块）

TransformerBlock 是一个完整的 视觉 Transformer（ViT）模块，专为处理 2D 特征图 而设计。它集成了通道调整（可选）、可学习位置嵌入和多个 Transformer 层，使得模型能够直接对图像特征图进行全局自注意力建模。该实现参考了论文 “An Image is Worth 16x16 Words” 和 Ultralytics 的 YOLO 系列，常用于增强 CNN 特征的全局上下文表达能力。

代码实现

import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn

def autopad(k, p=None, d=1):  # kernel, padding, dilation
    """Pad to 'same' shape outputs."""
    if d > 1:
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # actual kernel-size
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p


class Conv(nn.Module):
    """Standard convolution module with batch normalization and activation.

    Attributes:
        conv (nn.Conv2d): Convolutional layer.
        bn (nn.BatchNorm2d): Batch normalization layer.
        act (nn.Module): Activation function layer.
        default_act (nn.Module): Default activation function (SiLU).
    """

    default_act = nn.SiLU()  # default activation

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        """Initialize Conv layer with given parameters.

        Args:
            c1 (int): Number of input channels.
            c2 (int): Number of output channels.
            k (int): Kernel size.
            s (int): Stride.
            p (int, optional): Padding.
            g (int): Groups.
            d (int): Dilation.
            act (bool | nn.Module): Activation function.
        """
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

    def forward(self, x):
        """Apply convolution, batch normalization and activation to input tensor.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        """Apply convolution and activation without batch normalization.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor.
        """
        return self.act(self.conv(x))

class TransformerLayer(nn.Module):
    """Transformer layer https://arxiv.org/abs/2010.11929 (LayerNorm layers removed for better performance)."""

    def __init__(self, c: int, num_heads: int):
        """Initialize a self-attention mechanism using linear transformations and multi-head attention.

        Args:
            c (int): Input and output channel dimension.
            num_heads (int): Number of attention heads.
        """
        super().__init__()
        self.q = nn.Linear(c, c, bias=False)
        self.k = nn.Linear(c, c, bias=False)
        self.v = nn.Linear(c, c, bias=False)
        self.ma = nn.MultiheadAttention(embed_dim=c, num_heads=num_heads)
        self.fc1 = nn.Linear(c, c, bias=False)
        self.fc2 = nn.Linear(c, c, bias=False)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Apply a transformer block to the input x and return the output.

        Args:
            x (torch.Tensor): Input tensor.

        Returns:
            (torch.Tensor): Output tensor after transformer layer.
        """
        x = self.ma(self.q(x), self.k(x), self.v(x))[0] + x
        return self.fc2(self.fc1(x)) + x

class TransformerBlock(nn.Module):
    """Vision Transformer block based on https://arxiv.org/abs/2010.11929.

    This class implements a complete transformer block with optional convolution layer for channel adjustment, learnable
    position embedding, and multiple transformer layers.

    Attributes:
        conv (Conv, optional): Convolution layer if input and output channels differ.
        linear (nn.Linear): Learnable position embedding.
        tr (nn.Sequential): Sequential container of transformer layers.
        c2 (int): Output channel dimension.
    """

    def __init__(self, c1: int, c2: int, num_heads: int, num_layers: int):
        """Initialize a Transformer module with position embedding and specified number of heads and layers.

        Args:
            c1 (int): Input channel dimension.
            c2 (int): Output channel dimension.
            num_heads (int): Number of attention heads.
            num_layers (int): Number of transformer layers.
        """
        super().__init__()
        self.conv = None
        if c1 != c2:
            self.conv = Conv(c1, c2)
        self.linear = nn.Linear(c2, c2)  # learnable position embedding
        self.tr = nn.Sequential(*(TransformerLayer(c2, num_heads) for _ in range(num_layers)))
        self.c2 = c2

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """Forward propagate the input through the transformer block.

        Args:
            x (torch.Tensor): Input tensor with shape [b, c1, h, w].

        Returns:
            (torch.Tensor): Output tensor with shape [b, c2, h, w].
        """
        if self.conv is not None:
            x = self.conv(x)
        b, _, h, w = x.shape
        p = x.flatten(2).permute(2, 0, 1)
        return self.tr(p + self.linear(p)).permute(1, 2, 0).reshape(b, self.c2, h, w)

功能

• 通道调整：若输入通道 c1 不等于输出通道 c2，则先通过一个 Conv 层（含 BN 和激活）进行映射，否则跳过。
• 可学习位置嵌入：对展平后的特征图（序列长度为 h*w，每个 token 维度为 c2）应用一个线性层（nn.Linear），生成与输入相加的位置编码，这使得模型能感知 token 在空间中的顺序。
• 多头自注意力：通过多个 TransformerLayer 堆叠，对 token 序列进行全局自注意力建模，捕获长距离依赖。
• 形状恢复：将输出序列重塑回 [b, c2, h, w] 的张量，保持与输入相同的空间尺寸。

初始化参数

c2 必须能被 num_heads 整除，否则 nn.MultiheadAttention 会报错。

前向方法

• forward(x)：输入 x（形状 [b, c1, h, w]），输出 [b, c2, h, w]。

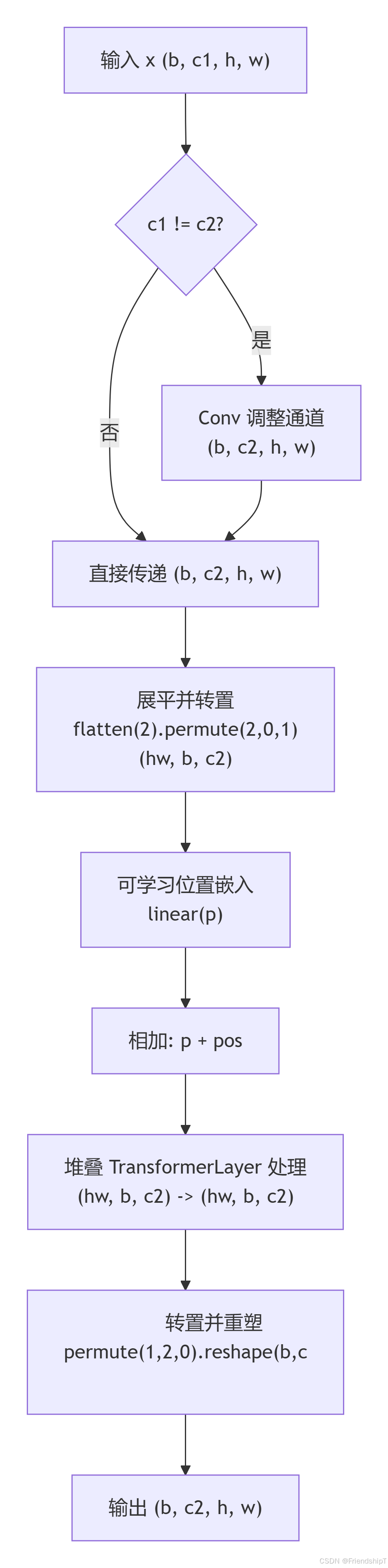

详细步骤：

1. 若 c1 != c2，应用 self.conv 调整通道。
2. 获取批次大小 b、通道 _、高 h、宽 w。
3. 将特征图展平为 [b, c2, h*w]，然后转置为 [h*w, b, c2]，得到 token 序列。
4. 计算位置嵌入 self.linear(p)（形状相同），并加到 p 上。
5. 通过 self.tr（多个 TransformerLayer）进行自注意力处理。
6. 将输出转置回 [b, c2, h*w] 并重塑为 [b, c2, h, w]。

使用示例

if __name__ == '__main__':
    # 设置参数
    batch, c1, h, w = 2, 32, 16, 16  # 输入特征图尺寸
    c2, num_heads, num_layers = 64, 4, 2  # 输出通道、头数、层数

    # 创建随机输入特征图
    x = torch.randn(batch, c1, h, w)

    # 创建 TransformerBlock
    block = TransformerBlock(c1=c1, c2=c2, num_heads=num_heads, num_layers=num_layers)

    # 前向传播
    with torch.no_grad():
        out = block(x)
    print("输入形状:", x.shape)   # [2, 32, 16, 16]
    print("输出形状:", out.shape) # [2, 64, 16, 16]

    # 使用真实图像演示（需要先转成特征图，这里直接使用灰度图模拟单通道特征）
    img_path = "cat_640x640.png"
    img_bgr = cv2.imread(img_path)
    if img_bgr is not None:
        # 缩放到 64x64，并转为灰度图模拟特征图（单通道）
        img_gray = cv2.cvtColor(cv2.resize(img_bgr, (64, 64)), cv2.COLOR_BGR2GRAY)
        # 转换为张量 [1, 1, 64, 64] 并归一化
        x_img = torch.from_numpy(img_gray).float().unsqueeze(0).unsqueeze(0) / 255.0
        # 创建适用于单通道的 TransformerBlock（c1=1, c2=8, 保证 c2 % num_heads == 0）
        block_img = TransformerBlock(c1=1, c2=8, num_heads=2, num_layers=1)
        with torch.no_grad():
            out_img = block_img(x_img)

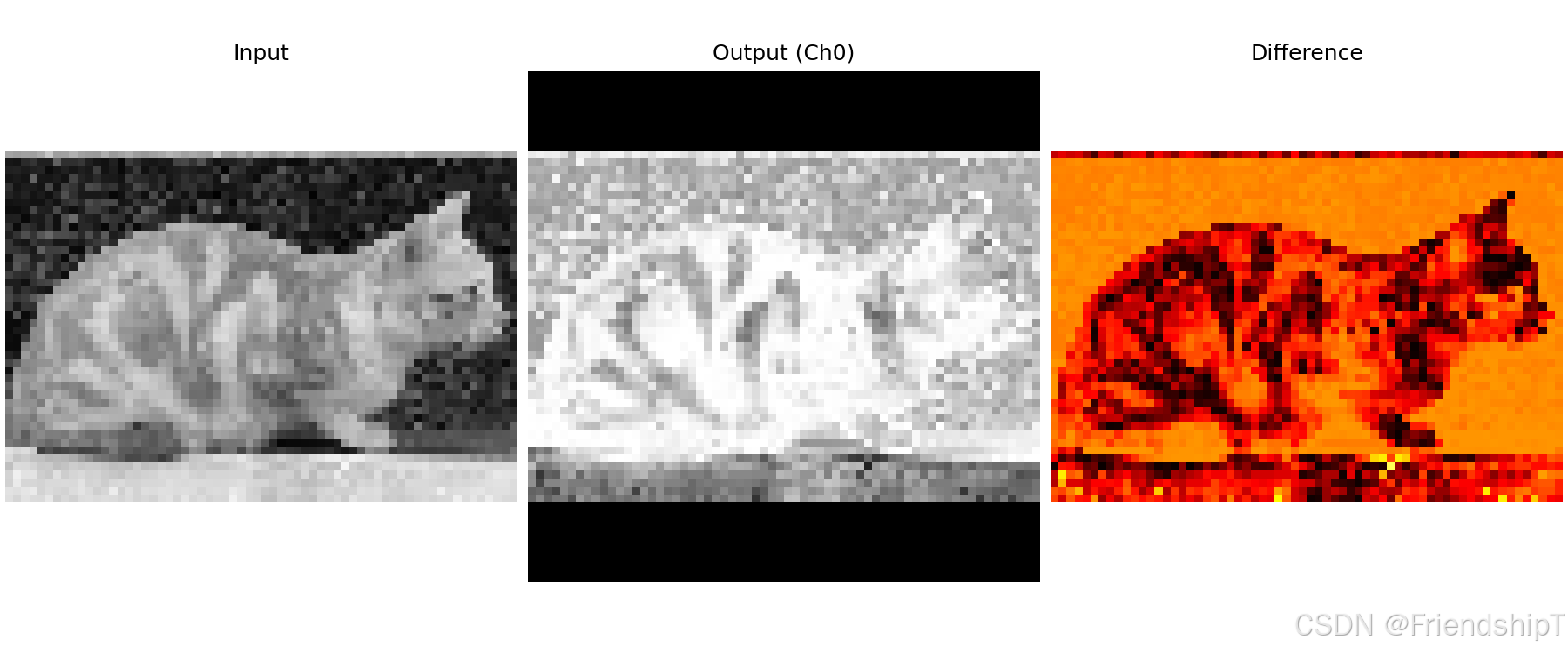

        # 可视化输入和输出的第一个通道
        inp = x_img[0, 0].cpu().numpy()
        outp = out_img[0, 0].cpu().numpy()
        def norm(arr):
            return (arr - arr.min()) / (arr.max() - arr.min() + 1e-8)
        plt.figure(figsize=(12, 5), constrained_layout=True)
        plt.subplot(1, 3, 1)
        plt.imshow(inp, cmap='gray')
        plt.title("Input")
        plt.axis("off")
        plt.subplot(1, 3, 2)
        plt.imshow(norm(outp), cmap='gray')
        plt.title("Output (Ch0)")
        plt.axis("off")
        plt.subplot(1, 3, 3)
        plt.imshow(np.abs(norm(inp) - norm(outp)), cmap='hot')
        plt.title("Difference")
        plt.axis("off")
        plt.savefig("transformer_block_demo.png", dpi=150)
        print("可视化已保存为 transformer_block_demo.png")

输出示例：

输入形状: torch.Size([2, 32, 16, 16])
输出形状: torch.Size([2, 64, 16, 16])
可视化已保存为 transformer_block_demo.png

流程示意图

代码解读

• __init__：

  • self.conv：若 c1 != c2，用 Conv 层调整通道，保持空间尺寸不变（k=1 默认）。
  • self.linear：可学习的位置嵌入，对每个位置（h*w 个）赋予一个可学习的向量，形状为 (c2,)。
  • self.tr：由 num_layers 个 TransformerLayer 组成的序列。

• forward：

  • 通道调整后，x 形状为 (b, c2, h, w)。
  • x.flatten(2) 得到 (b, c2, h*w)，permute(2, 0, 1) 得到 (h*w, b, c2)。
  • self.linear(p) 对每个 token 独立施加线性变换（相当于可学习的位置嵌入），与 p 相加。
  • 依次经过各 TransformerLayer，输出仍为 (h*w, b, c2)。
  • permute(1, 2, 0) 得到 (b, c2, h*w)，reshape(b, c2, h, w) 恢复空间结构。

注意事项

1. 通道数必须能被 num_heads 整除：因为 TransformerLayer 内部 nn.MultiheadAttention 要求 embed_dim 能被 num_heads 整除。
2. 序列长度：h*w 是 token 数量，当特征图较大时（如 64×64 = 4096），自注意力的计算复杂度为 O(N²)，内存和计算开销会急剧增加，建议在小分辨率特征图上使用。
3. 位置嵌入可学习：与固定正弦编码不同，这里采用可学习的位置嵌入，但需要注意其参数量为 (h*w) * c2，对于大特征图可能较大。
4. 无归一化和激活：内部 TransformerLayer 去除了 LayerNorm 和激活函数，可能影响训练稳定性，建议在堆叠时添加适当的正则化。
5. 输入格式：输入必须是 4D 张量（b, c, h, w），支持任意空间尺寸（但需固定，因为位置嵌入的参数量与 h*w 绑定，一旦创建，输入尺寸必须固定）。

优缺点

优点

1. 全局感受野：自注意力机制让每个位置能直接与其他所有位置交互，捕获长距离依赖，优于卷积的局部感受野。
2. 即插即用：可无缝嵌入 CNN 骨干网络中，增强特征表示。
3. 灵活性：通过 num_layers 和 num_heads 可调节模型容量。
4. 位置感知：可学习的位置嵌入让模型能利用空间位置信息。

缺点

1. 计算量大：自注意力的复杂度与序列长度平方成正比，高分辨率特征图下难以承受。
2. 参数多：可学习位置嵌入随序列长度增长，增加模型体积。
3. 训练可能不稳定：由于内部无 LayerNorm 和 Dropout，梯度可能爆炸或过拟合，需小心调参。
4. 通道数限制：c2 必须能被 num_heads 整除，限制了设计自由度。

在 YOLOv8 等模型中，TransformerBlock 通常作为 C2f 内部的增强模块，或用于构建 RT-DETR 的编码器。使用时建议在低分辨率特征图（如 16×16 或 8×8）上启用，并注意学习率预热和梯度裁剪。

参考文献

[1] https://docs.ultralytics.com/
[2] https://github.com/ultralytics/ultralytics.git

• 由于本人水平有限，难免出现错漏，敬请批评改正。
• 更多精彩内容，可点击进入Python日常小操作专栏、OpenCV-Python小应用专栏、YOLO系列专栏、自然语言处理专栏、人工智能混合编程实践专栏或我的个人主页查看
• YOLOs-CPP：一个免费开源的YOLO全系列C++推理库（以YOLO26为例）
• PaddleOCR：Win10上安装使用PPOCRLabel标注工具
• 目标检测：使用自己的数据集微调DEIMv2进行物体检测
• 图像分割：PyTorch从零开始实现SegFormer语义分割
• 图像超分：使用自己的数据集微调Real-ESRGAN-x4plus进行超分重建
• 图像生成：PyTorch从零开始实现一个简单的扩散模型
• Stable Diffusion：使用自己的数据集微调 Stable Diffusion 3.5 LoRA 文生图模型
• 图像超分：使用自己的数据集微调Real-ESRGAN-x2plus进行超分重建
• Anomalib：使用Anomalib 2.1.0训练自己的数据集进行异常检测
• Anomalib：在Linux服务器上安装使用Anomalib 2.1.0
• 人工智能混合编程实践：C++调用封装好的DLL进行异常检测推理
• 人工智能混合编程实践：C++调用封装好的DLL进行FP16图像超分重建（v3.0）
• 隔离系统Python：源码编译3.11.8到自定义目录（含PGO性能优化）
• 在线机的Python环境迁移到离线机上
• Nuitka 将 Python 脚本封装为 .pyd 或 .so 文件
• Ultralytics：使用 YOLO11 进行速度估计
• Ultralytics：使用 YOLO11 进行物体追踪
• Ultralytics：使用 YOLO11 进行物体计数
• Ultralytics：使用 YOLO11 进行目标打码
• 人工智能混合编程实践：C++调用Python ONNX进行YOLOv8推理
• 人工智能混合编程实践：C++调用封装好的DLL进行YOLOv8实例分割
• 人工智能混合编程实践：C++调用Python ONNX进行图像超分重建
• 人工智能混合编程实践：C++调用Python AgentOCR进行文本识别
• 通过计算实例简单地理解PatchCore异常检测
• Python将YOLO格式实例分割数据集转换为COCO格式实例分割数据集
• YOLOv8 Ultralytics：使用Ultralytics框架训练RT-DETR实时目标检测模型
• 基于DETR的人脸伪装检测
• YOLOv7训练自己的数据集（口罩检测）
• YOLOv8训练自己的数据集（足球检测）
• YOLOv5：TensorRT加速YOLOv5模型推理
• YOLOv5：IoU、GIoU、DIoU、CIoU、EIoU
• 玩转Jetson Nano（五）：TensorRT加速YOLOv5目标检测
• YOLOv5：添加SE、CBAM、CoordAtt、ECA注意力机制
• YOLOv5：yolov5s.yaml配置文件解读、增加小目标检测层
• Python将COCO格式实例分割数据集转换为YOLO格式实例分割数据集
• YOLOv5：使用7.0版本训练自己的实例分割模型（车辆、行人、路标、车道线等实例分割）
• 使用Kaggle GPU资源免费体验Stable Diffusion开源项目
• Stable Diffusion：在服务器上部署使用Stable Diffusion WebUI进行AI绘图（v2.0）
• Stable Diffusion：使用自己的数据集微调训练LoRA模型（v2.0）
