UML大战需求分析复习6——描述系统的框架（部署图，构建图）

1 为何使用部署图、构建图

满足系统的非功能需求

做法：

1. 用部署图、构建图描述客户当前IT架构
2. 列出客户技术框架方面的要求
3. 针对2,用部署图、构建图设计新的技术框架
4. 和客户沟通：客户IT架构环境需要怎样改造，如何部署

2 什么是部署图（Deployment Diagram）

语法：

1. 节点（Node）：硬件设备
2. 节点有名称[Tag]
3. 同样的节点可用Tags中的Number指示数量
4. 通信路径（Communication Path)：LAN局域网、Internet 网络

3 什么是构件图/组件图（Component Diagram）

特点：

1. 可实现一定的功能，提供一些服务
2. 不能单独云顶，系统的一部分
3. 物理上的概念，非逻辑概念
4. 可单独维护升级，可替换不影响系统

构建图的形式如下图所示，主要用2.x

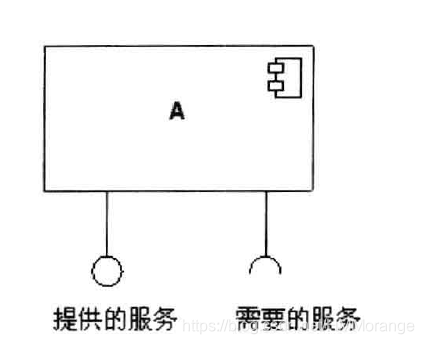

带接口的构建图：

构建的依赖：
