什么是GS1 DataMatrix码

一.  DataMatrix码简介

DataMatrix是一种高效、可靠、小型化二维条码解决方案，特别适合需要在有限空间内承载结构化、标准化商业信息的应用场景。其与 GS1 系统深度集成，使其成为现代自动识别与数据采集（AIDC）技术的重要组成部分。

GS1 DataMatrix是一种二维条码（2D barcode），由国际物品编码协会（GS1）采用并推广，广泛应用于全球供应链中的产品标识与追踪。它基于标准的 DataMatrix 码技术，并结合 GS1 的编码规则，能够高效地存储和传递结构化的商业数据。

GS1 DataMatrix在标准 DataMatrix 基础上，遵循GS1编码规范（如应用标识符 AI），用于唯一标识产品、批次、序列号、有效期等关键信息。应用标识符（Application Identifier, AI）来定义每个数据字段的含义。常见 AI 示例：

 (01) 全球贸易项目代码（GTIN）

 (10) 批次/批号

 (17) 有效期（YYMMDD）

 (11) 到期日期（YYMMDD）

 (21) 序列号

 (37) 数量

二.  符号结构

DataMatrix码由一个矩形或正方形的模块阵列组成，每个模块是黑色或白色的小方块，代表二进制中的“1”或“0”。DataMatrix码的符号结构设计科学，结合了定位特征（L形边框）、同步信息（时钟图案）和高效编码（Reed-Solomon纠错 + 多种编码模式），使其成为工业自动化和精密标识领域

1.模块（Module）

- 是DataMatrix码中最小的信息单位。

- 黑色模块表示逻辑“1”，白色模块表示逻辑“0”。

2.符号区域组成

寻像图形（Finder Pattern）

时钟图案（Timing Pattern）

数据区域（Data Region）

3.应用特点

高密度存储：

容错性强

无需扫描线。

广泛应用

三.  字符集

Data Matrix 码，支持多种字符集，根据所编码的数据类型不同，Data Matrix 使用不同的编码模式（encoding modes）来优化存储效率。

1. ASCII 字符集（标准 ASCII 编码）

  - 数字：`0` 到 `9`

  - 大写字母：`A` 到 `Z`

  - 小写字母：`a` 到 `z`（需使用扩展字符或切换模式）

  - 符号：如 `!`, `"`, `#`, `$`, `%`, `&`, `'`, `(`, `)`, `*`, `+`, `,`, `-`, `.`, `/`, `:`, `;`, `<`, `=`, `>`, `?`, `@`, `[`, `\`, `]`, `^`, `_`, `` ` ``

 2. 控制字符：NULL、CR、LF 等（ASCII 0–31 和 127）

  - 每个字符占 1 字节。

  - 可通过“上移”（Shift）机制编码小写字母（例如：`SHIFT + 'A'` 表示 `a`）。

  - 高效用于纯文本、数字和常见符号。

3. C40 编码模式（用于大写字母、数字和符号）

- 适用字符：

  - 大写字母 A–Z

  - 数字 0–9

  - 空格和一些特殊符号（如 `!`, `"`, `%`, `*`, `+`, `,`, `-`, `.`, `/`）

- 编码效率：

  - 每 3 个字符编码为 2 个字节 → 压缩率约 33%

4. Text 编码模式（文本模式）

- 适用字符**：

  - 小写字母 a–z

  - 数字 0–9

  - 空格和常用符号

5. EDIFACT 编码模式

  - 每个字符 6 位编码（比 8 位 ASCII 更紧凑）

  - 支持字符集有限：主要是数字、大写字母和特定控制字符（如空格、`?`, `*`, `+`, `-` 等）

  - 不支持小写字母和扩展 ASCII

四、行业应用

1. 医疗行业

   - 医疗器械唯一标识（UDI）

   - 药品追溯与防伪

   - 植入物、手术器械管理

 2. 零售与物流

   - 小商品、珠宝、化妆品等紧凑包装上的标识

   - 内部仓储与分拣系统

3. 工业制造

   - 零部件追踪

   - 生产批次管理

4. 航空与国防

   - 高可靠性资产标记

五．案例：GS1-DataMatrix码在医疗器械唯一标识UDI码应用。

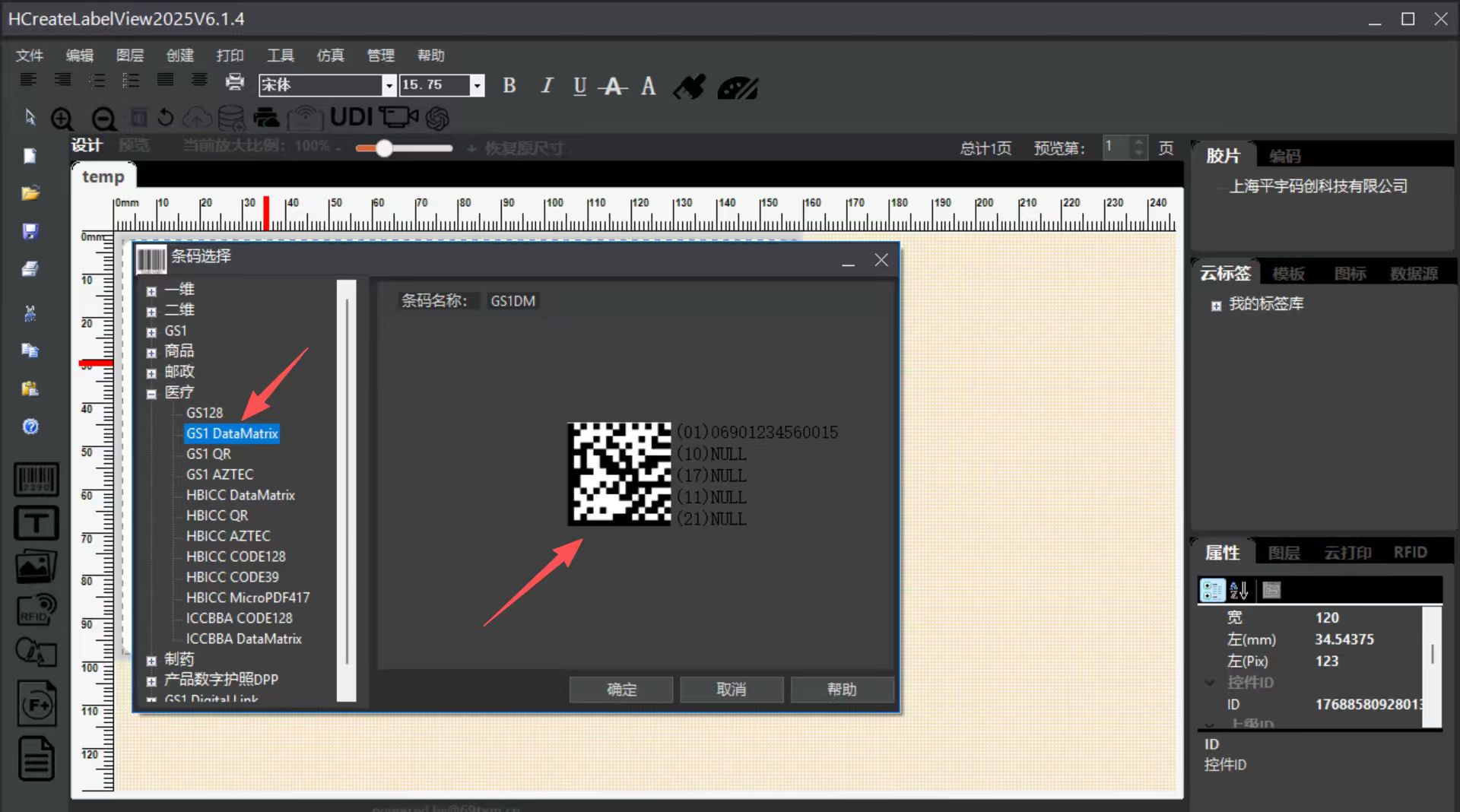

1.如何试用HCreateLabelView制作UDI码，在编码编辑器中选择 医疗 / GS1-DataMatrix

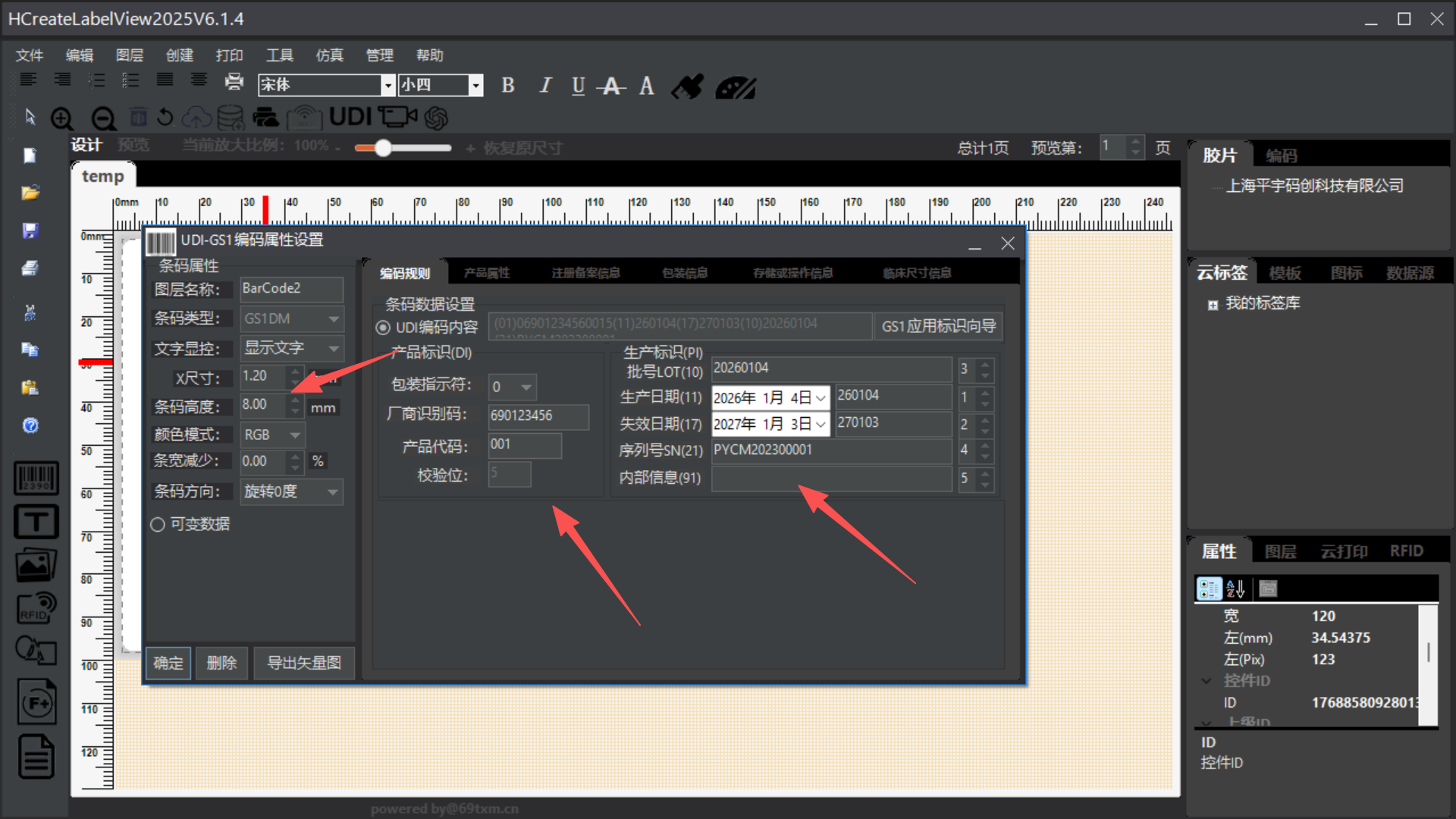

2.设置UDI DataMatrix码的x尺寸和条码高度，输入UDI码DI和PI信息

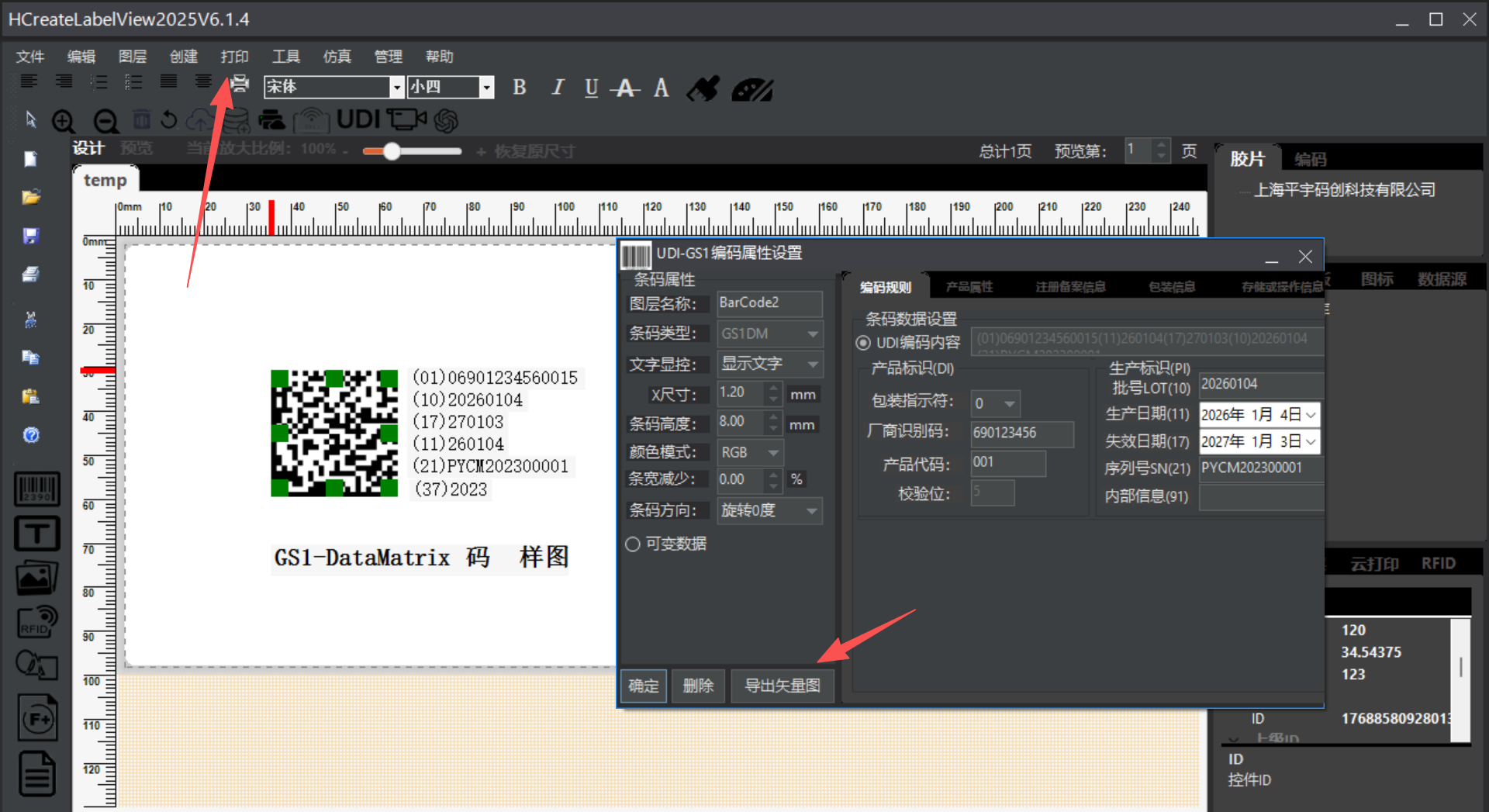

3.导出或者打印DataMatrix码

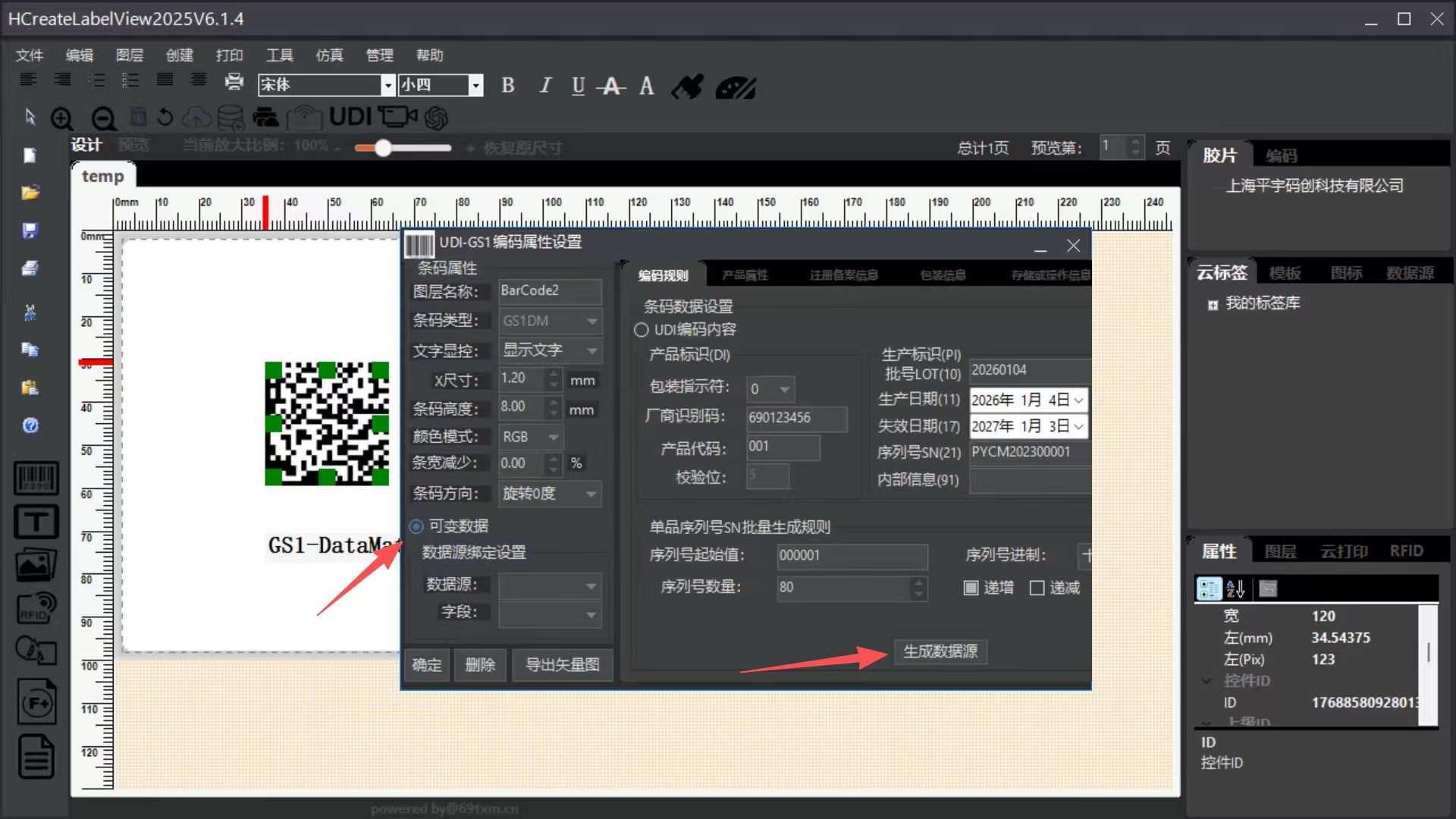

4.UDI DataMatrix二维码可变数据生成产品序列号和生成数据源。
