UE GAS学习笔记（六）-- UI管理

一、MVC简单介绍

说到UI管理，最容易实现也是最简单的管理方式，就是使用MVC设计框架。

View层——也就是UE中的WidgetUI类，主要负责视图变化。

Model层——数据层，在UE的RPC游戏中是负责持有人物角色属性的类，人物角色属性一般是放在PlayerController类、PlayerState类、AttributeSet类中，数据变化以及计算是在Model层中进行。

WidgetController类——负责联系View层与Model层，是这两层的连接桥梁，Controller类持有Model层的对象指针（PlayerController、PlayerState、AttributeSet），Model层数据变化发出通知（通过绑定Model层中的委托Delegate），Controller层接收到数据变化的通知后，进而通知View层数据变化（WidgetController类中定义多播委托，然后在UI中绑定对于的事件，UI就能够对数据变动做出反应）。

通过MVC框架，Model层与View层之间并不直接关联相互持有，保证了解耦性。

二、View层--WidegtUI创建

1、UserWidegt父类创建

View层也就是UI类中，需要接受到来自Controller类中的数据变化的通知，所以UI类中需要有一个Controller类的指针，同时需要一个设置Controller类指针的设置函数，一个设置Controller类时的通知事件，用来在controller设置时，同步绑定数据变化时View对应变化的事件。

因为项目中所有的UI都使用了这种管理方式，所有为所有UI类创建一个共同的UI父类UAuraUserWidget类。

UAuraUserWidget.h代码：

#pragma once

#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "AuraUserWidget.generated.h"

/**
 *
 */
UCLASS()
class GAS_RPG_STUDY_API UAuraUserWidget : public UUserWidget
{
	GENERATED_BODY()

public:
	UFUNCTION(BlueprintCallable)
	void SetWidgetController(UObject* InWidgetController);

	UPROPERTY(BlueprintReadOnly)
	TObjectPtr<UObject> WidgetController;

protected:
	UFUNCTION(BlueprintImplementableEvent)
	void WidgetControllerSetEvent();
};

UAuraUserWidget.cpp代码如下：

#include "UI/Widget/AuraUserWidget.h"

void UAuraUserWidget::SetWidgetController(UObject* InWidgetController)
{
	WidgetController = InWidgetController;
	WidgetControllerSetEvent();
}

WidgetControllerSetEvent函数在蓝图中重载，此函数主要做的事，就是在UI设置Controller类时，同步绑定Controller类中的通知事件，使得该UI能够对数据变化做出反应。

2、创建血条蓝条UI

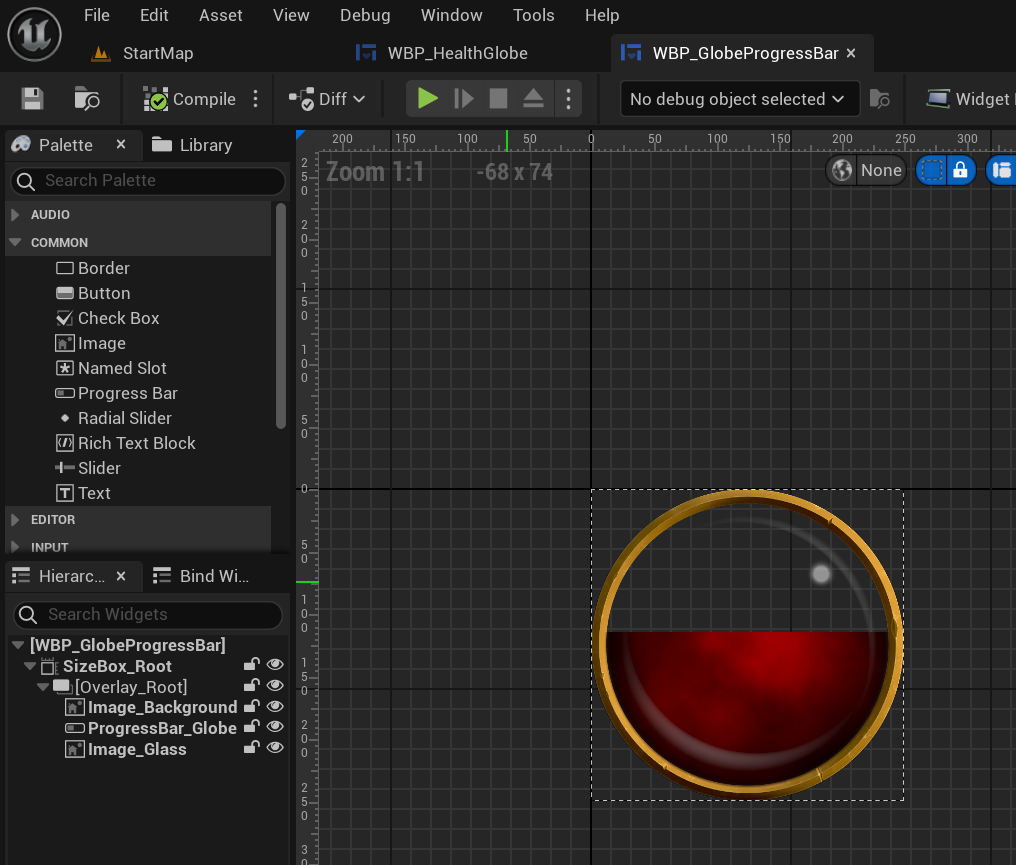

血条蓝条UI的功能一样，仅仅是进度条的颜色不同，所有我们可以创建一个血条蓝条共同的父类WBP_GlobeProgressBar类，具体血条蓝条的子类只需要设置参数即可。同时WBP_GlobeProgressBar类继承自UAuraUserWidget，所有也有各自的Controller类负责控制。

我们只需要将UI中图像的尺寸、Texture等变量暴露出来，在子类设置即可。

3、创建玩家屏幕显示的Overlay类

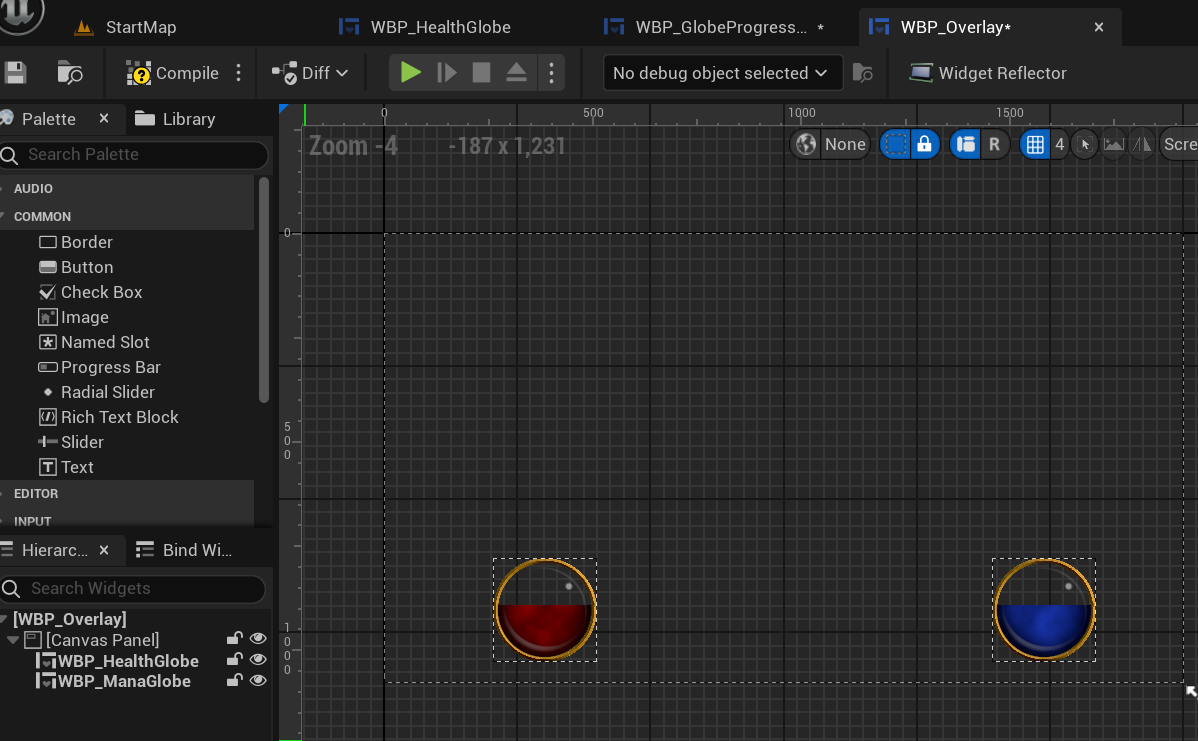

当前玩家只有血量与蓝量数据，所以Overlay页面中也暂时只有WBP_HealthGlobe和WBP_ManaGlobe两个小部件，用于显示血量与蓝量。

现在View层的类创建完成，可以看到View层就是UI类，只负责显示。

三、创建WidgetController类

1、创建WidgetController父类

Controller类中需要接受Model层的数据变化通知，所以需要储存Model层的指针，也就是PlayerController、PlayerState、AttributeSet类的指针，AttributeSet数据变化通知是在AbilitySystemComponent中，所以也需要AbilitySystemComponent的指针。AS中数值变化时，ASC会调用一个数值变化的委托，在Controller类中绑定一个通知View层的回调函数到此数值变化的委托中，则可以完成数值变化通知到View层的功能。

Controller类同样需要将数据的变化通知给View层，所以需要在各个子类的Controller中，定义多播委托。

UI初始化时，需要同步初始化时的数据状态，所以需要一个BroadcastInitialValues函数，此函数在UI初始化时调用，目的是拿到初始化的数据。

UAuraWidgetController.h代码如下：

#include "CoreMinimal.h"
#include "UObject/NoExportTypes.h"
#include "AuraWidgetController.generated.h"

class UAttributeSet;
class UAbilitySystemComponent;

USTRUCT(BlueprintType)
struct FWidgetControllerParams
{
	GENERATED_BODY()

	FWidgetControllerParams(){}

	FWidgetControllerParams(APlayerController* PC,APlayerState* PS, UAbilitySystemComponent* ASC,UAttributeSet* AS)
		:PlayerController(PC),PlayerState(PS),AbilitySystemComponent(ASC),AttributeSet(AS) {}

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<APlayerController> PlayerController = nullptr;

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<APlayerState> PlayerState = nullptr;

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent = nullptr;

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TObjectPtr<UAttributeSet> AttributeSet = nullptr;
};

/**
 *
 */
UCLASS()
class GAS_RPG_STUDY_API UAuraWidgetController : public UObject
{
	GENERATED_BODY()
public:
	UFUNCTION(BlueprintCallable)
	void SetWidgetControllerParams(const FWidgetControllerParams& WCParams);

	virtual void BroadcastInitialValues();

	virtual void BindCallBackToDependencies();
protected:
	UPROPERTY(BlueprintReadOnly,Category = "WidgetController")
	TObjectPtr<APlayerController> PlayerController;

	UPROPERTY(BlueprintReadOnly,Category = "WidgetController")
	TObjectPtr<APlayerState> PlayerState;

	UPROPERTY(BlueprintReadOnly,Category = "WidgetController")
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent;

	UPROPERTY(BlueprintReadOnly,Category = "WidgetController")
	TObjectPtr<UAttributeSet> AttributeSet;
};

为了方便初始化PlayerController、PlayerState、AttributeSet、AbilitySystemComponent几个变量，所以定义一个结构体FWidgetControllerParams。

UAuraWidgetController.cpp代码如下：

#include "UI/WidgetController/AuraWidgetController.h"

void UAuraWidgetController::SetWidgetControllerParams(const FWidgetControllerParams& WCParams)
{
	PlayerController = WCParams.PlayerController;
	PlayerState = WCParams.PlayerState;
	AbilitySystemComponent = WCParams.AbilitySystemComponent;
	AttributeSet = WCParams.AttributeSet;
}

void UAuraWidgetController::BroadcastInitialValues()
{
}

void UAuraWidgetController::BindCallBackToDependencies()
{
}

通知UI的多播委托不同的UI需要的参数不同，所以在WidgetController的子类中定义。

2、创建OverlayWidgetController类

OverlayWidget中有血条与蓝条，主要的数据就是Health、MaxHealth、Mana、MaxMana，对应的需要定义这四个属性的变化委托。

UOverlayWidgetController.h代码如下

#pragma once

#include "CoreMinimal.h"
#include "AbilitySystem/AuraAttributeSet.h"
#include "UI/WidgetController/AuraWidgetController.h"
#include "OverlayWidgetController.generated.h"

DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnHealthChangedSignature,float,NewHealth);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnMaxHealthChangedSignature,float,NewMaxHealth);

DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnManaChangedSignature,float,NewMana);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnMaxManaChangedSignature,float,NewMaxMana);

/**
 *
 */
UCLASS(BlueprintType,Blueprintable)
class GAS_RPG_STUDY_API UOverlayWidgetController : public UAuraWidgetController
{
	GENERATED_BODY()

public:
	//初始化时，调用回调函数设置初始时的UI中的数值
	virtual  void BroadcastInitialValues() override;

	//ASC中自带了数值变化时的回调函数，将WidgetController中的函数绑定到ASC中的回调函数中
	virtual void BindCallBackToDependencies() override;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnHealthChangedSignature OnHealthChanged;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnMaxHealthChangedSignature OnMaxHealthChanged;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnManaChangedSignature OnManaChanged;

	UPROPERTY(BlueprintAssignable,Category = "GAS|Attributes")
	FOnMaxManaChangedSignature OnMaxManaChanged;
protected:
	//AS中，Health值变化时的绑定的回调函数
	void HealthChanged(const FOnAttributeChangeData& Data) const;
	//AS中，MaxHealth值变化时的绑定的回调函数
	void MaxHealthChanged(const FOnAttributeChangeData& Data) const;

	//AS中，Mana值变化时的绑定的回调函数
	void ManaChanged(const FOnAttributeChangeData& Data) const;
	//AS中，MaxMana值变化时的绑定的回调函数
	void MaxManaChanged(const FOnAttributeChangeData& Data) const;
};

可以看到，定义了四个委托类型FOnHealthChangedSignature、FOnMaxHealthChangedSignature、FOnManaChangedSignature、FOnMaxManaChangedSignature，这四个委托在UI设置Controller类的WidgetControllerSetEvent事件中绑定。

UOverlayWidgetController.cpp代码：

#include "UI/WidgetController/OverlayWidgetController.h"

#include "AbilitySystem/AuraAttributeSet.h"

void UOverlayWidgetController::BroadcastInitialValues()
{
	Super::BroadcastInitialValues();

	const UAuraAttributeSet* AuraAttributeSet = CastChecked<UAuraAttributeSet>(AttributeSet);

	OnHealthChanged.Broadcast(AuraAttributeSet->GetHealth());
	OnMaxHealthChanged.Broadcast(AuraAttributeSet->GetMaxHealth());

	OnManaChanged.Broadcast(AuraAttributeSet->GetMana());
	OnMaxManaChanged.Broadcast(AuraAttributeSet->GetMaxMana());
}

void UOverlayWidgetController::BindCallBackToDependencies()
{
	Super::BindCallBackToDependencies();

	const UAuraAttributeSet* AuraAttributeSet = CastChecked<UAuraAttributeSet>(AttributeSet);
	//绑定Health变化回调函数
	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetHealthAttribute())
		.AddUObject(this,&UOverlayWidgetController::HealthChanged);
	//绑定MaxHealth变化回调函数
	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetMaxHealthAttribute())
		.AddUObject(this,&UOverlayWidgetController::MaxHealthChanged);

	//绑定Mana变化回调函数
	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetManaAttribute())
		.AddUObject(this,&UOverlayWidgetController::ManaChanged);
	//绑定MaxMana变化回调函数
	AbilitySystemComponent->GetGameplayAttributeValueChangeDelegate(AuraAttributeSet->GetMaxManaAttribute())
		.AddUObject(this,&UOverlayWidgetController::MaxManaChanged);
}

void UOverlayWidgetController::HealthChanged(const FOnAttributeChangeData& Data) const
{
	//通过Controller类，通知到UI类中的事件。
	OnHealthChanged.Broadcast(Data.NewValue);
}

void UOverlayWidgetController::MaxHealthChanged(const FOnAttributeChangeData& Data) const
{
	//通过Controller类，通知到UI类中的事件。
	OnMaxHealthChanged.Broadcast(Data.NewValue);
}

void UOverlayWidgetController::ManaChanged(const FOnAttributeChangeData& Data) const
{
	//通过Controller类，通知到UI类中的事件。
	OnManaChanged.Broadcast(Data.NewValue);
}

void UOverlayWidgetController::MaxManaChanged(const FOnAttributeChangeData& Data) const
{
	//通过Controller类，通知到UI类中的事件。
	OnMaxManaChanged.Broadcast(Data.NewValue);
}

BroadcastInitialValues函数主要在UI初始化时调用，在UI初始化时同步数据。

AS中的属性变化时，会调用ASC中的FOnGameplayEffectAppliedDelegate类型的委托，在BindCallBackToDependencies函数中，我们可以通过AS中的属性，获取ASC中的对应委托，在将Controller类中通知UI的回调函数绑定到委托中。这样就完成了AS数据变动——通知UI对应变化。

3、Controller中委托绑定

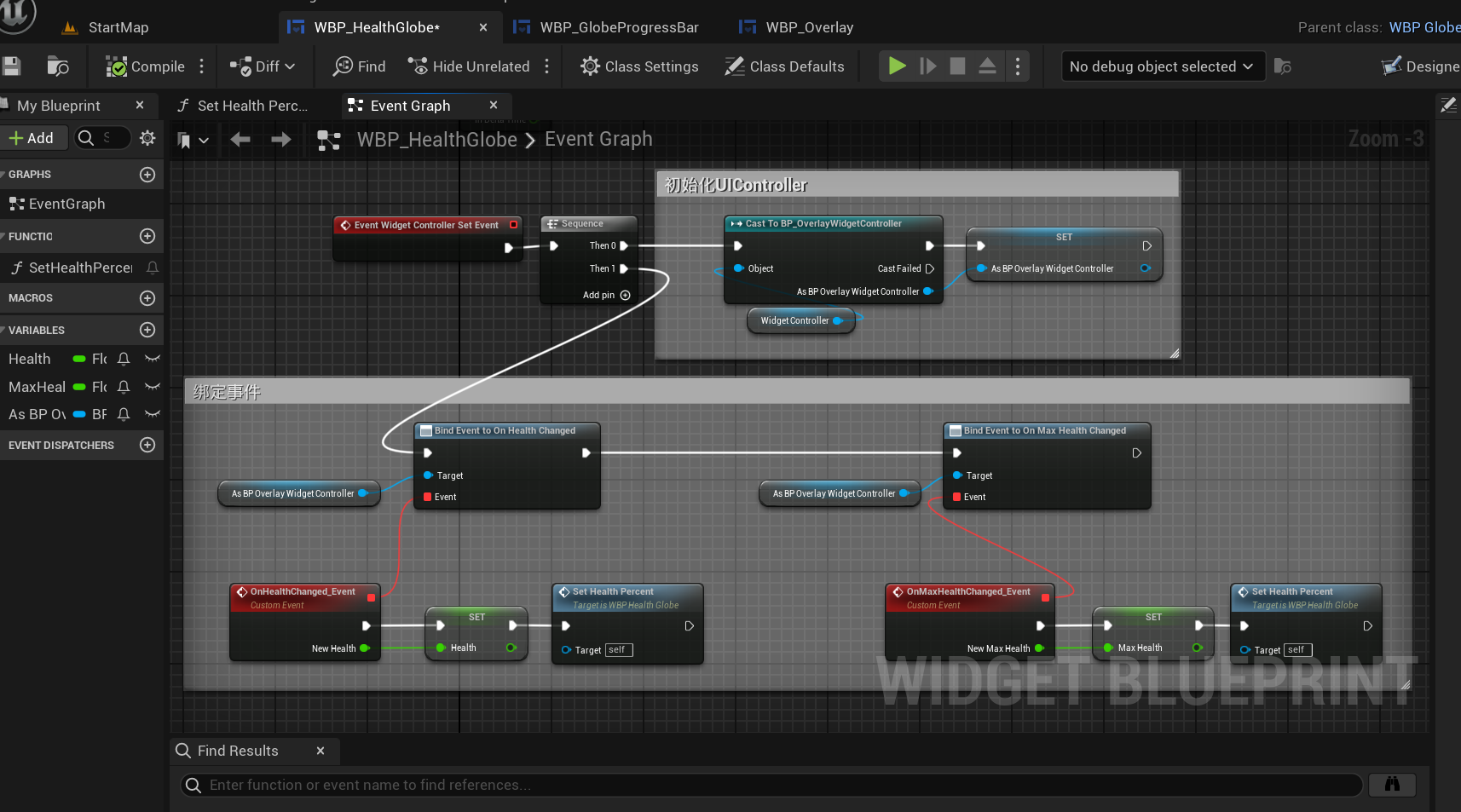

定义的四个委托在UI类中进行绑定，以血量UI为例，在血量UI的蓝图中，当Health或MaxHealth变化时，对应变化血量UI进度条的百分比。

四、HUD类

1、创建HUD类

HUD类是UE中专门用来管理UI的类，一般UI类的创建以及初始化都在HUD类中进行，所以WBP_Overlay的创建，以及OverlayWidgetController的创建都可以在HUD中进行。

AAuraHUD.h代码：

#pragma once

#include "CoreMinimal.h"
#include "AttributeSet.h"
#include "GameFramework/HUD.h"
#include "AuraHUD.generated.h"

class UAbilitySystemComponent;
struct FWidgetControllerParams;
class UOverlayWidgetController;
class UAuraUserWidget;
/**
 *
 */
UCLASS()
class GAS_RPG_STUDY_API AAuraHUD : public AHUD
{
	GENERATED_BODY()

public:
	UPROPERTY()
	TObjectPtr<UAuraUserWidget> OverlayWidget;

	/**
	 * 类似单例模式的获取函数，如果OverlayWidgetController存在直接返回，为空则创建一个。
	 * @param WCParams 初始化WidgetController的结构体
	 * @return 返回UOverlayWidgetController
	 */
	UOverlayWidgetController* GetOverlayWidgetController(const FWidgetControllerParams& WCParams);

	/**
	 * 初始化OverlayUI，设置此UI的Controller类，并将此UI添加到玩家视口，调用此函数时，必须确保参数的类初始化完毕，推荐在InitAbilityActorInfo函数中调用，
	 * 因为玩家初始化时，InitAbilityActorInfo调用时参数一定初始化完成。
	 * @param PC 玩家控制器，APlayerController
	 * @param PS 玩家数据，APlayerState
	 * @param ASC GAS中的ASC组件，UAbilitySystemComponent
	 * @param AS GAS的参数集，UAttributeSet
	 */
	void InitOverlay(APlayerController* PC,APlayerState* PS, UAbilitySystemComponent* ASC,UAttributeSet* AS);

protected:
	virtual void BeginPlay() override;

private:
	UPROPERTY(EditAnywhere)
	TSubclassOf<UAuraUserWidget> OverlayWidgetClass;

	UPROPERTY(EditAnywhere)

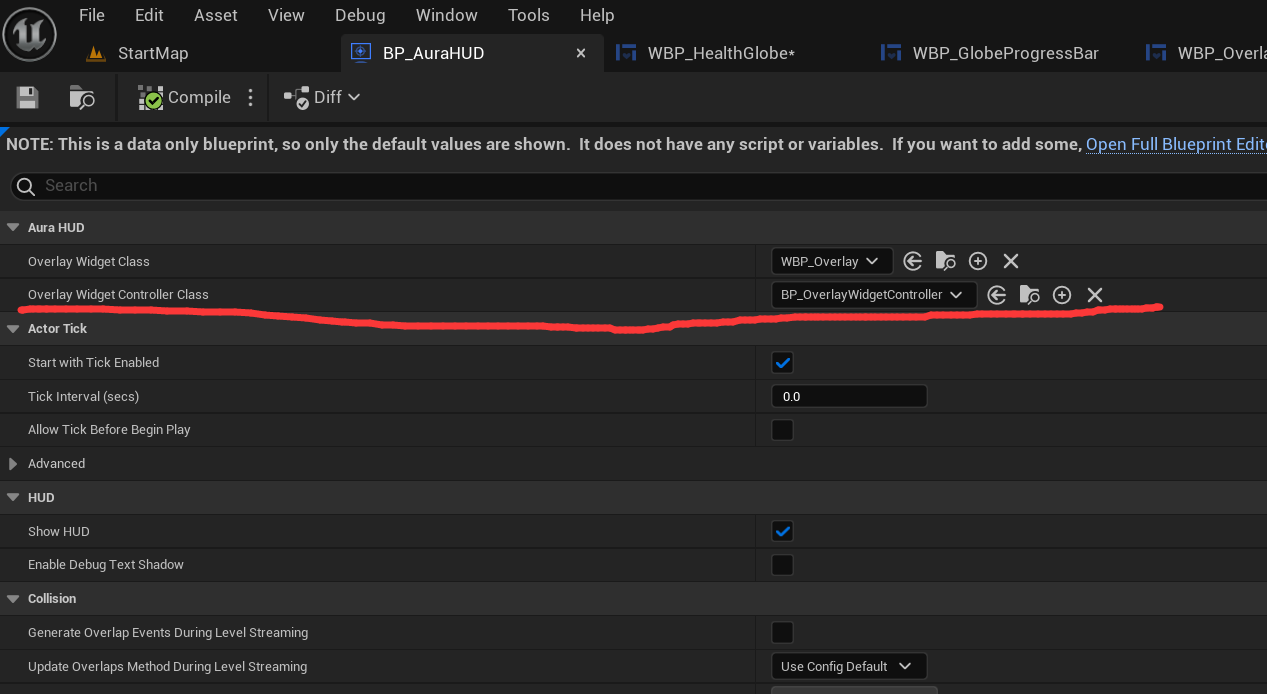

	TSubclassOf<UOverlayWidgetController> OverlayWidgetControllerClass;

	UPROPERTY()
	TObjectPtr<UOverlayWidgetController> OverlayWidgetController;
};

AAuraHUD.cpp代码：

#include "UI/HUD/AuraHUD.h"
#include "UI/Widget/AuraUserWidget.h"
#include "Blueprint/UserWidget.h"
#include "UI/WidgetController/OverlayWidgetController.h"

UOverlayWidgetController* AAuraHUD::GetOverlayWidgetController(const FWidgetControllerParams& WCParams)
{
	if (!OverlayWidgetController)
	{
		if (OverlayWidgetControllerClass)
		{
			OverlayWidgetController = NewObject<UOverlayWidgetController>(this,OverlayWidgetControllerClass);
			OverlayWidgetController->SetWidgetControllerParams(WCParams);

			//绑定Controller中的回调事件
			OverlayWidgetController->BindCallBackToDependencies();

			return OverlayWidgetController;
		}
		else
		{
			UE_LOG(LogTemp,Warning,TEXT("OverlayWidgetControllerClass is Nullptr! Please Set OverlayWidgetControllerClass."));
		}
	}
	return OverlayWidgetController;
}

void AAuraHUD::InitOverlay(APlayerController* PC, APlayerState* PS, UAbilitySystemComponent* ASC, UAttributeSet* AS)
{
	//检查类是否在蓝图中设置
	checkf(OverlayWidgetClass,TEXT("OverlayWidgetClass is Nullptr! Please Set OverlayWidgetControllerClass."));
	checkf(OverlayWidgetControllerClass,TEXT("OverlayWidgetControllerClass is Nullptr! Please Set OverlayWidgetControllerClass."));

	//创建Overlay的UI类
	OverlayWidget = CreateWidget<UAuraUserWidget>(GetWorld(),OverlayWidgetClass);

	//初始化此UI的Controller类
	const FWidgetControllerParams WidgetControllerParams(PC,PS,ASC,AS);
	UOverlayWidgetController* WidgetController = GetOverlayWidgetController(WidgetControllerParams);
	OverlayWidget->SetWidgetController(WidgetController);

	//初始化完成后的广播事件
	WidgetController->BroadcastInitialValues();

	//将UI显示到视口
	OverlayWidget->AddToViewport();
}

void AAuraHUD::BeginPlay()
{
	Super::BeginPlay();

}

GetOverlayWidgetController函数时类似单例模式的创建获取函数，如果实例存在则直接返回，如果实例不存在（第一次获取时）则创建Controller，在GetOverlayWidgetController中，Controller类创建后立马调用了BindCallBackToDependencies函数，绑定了回调函数。

UI和WidgetController类初始化完成，并且为UI设置了WidgetController类之后，调用BroadcastInitialValues值，初始化了UI中的数值。

2、InitOverlay函数调用

可以看到，初始化Overlay以及WidgetController时，需要PlayerController、PlayerState、AttributeSet、AbilitySystemComponent几个值是有效的。

有什么地方可以确保所有四个值都有效呢？在之前的ASC初始化时，我们也需要PlayerController、PlayerState值是有效的，所以当ASC初始化完成后，这四个值是一定有效的。

所以我们可以在玩家角色Character类的InitAbilityActorInfo函数中，调用InitOverlay函数。

void AAuraCharacter::InitAbilityActorInfo()
{
	AAuraPlayerState* AuraState = GetPlayerState<AAuraPlayerState>();
	check(AuraState);

	AuraState->GetAbilitySystemComponent()->InitAbilityActorInfo(AuraState,this);

	AbilitySystemComponent = AuraState->GetAbilitySystemComponent();
	AttributeSet = AuraState->GetAttributeSet();

	//在玩家视口中添加OverlayUI（初始化UI并设置UI的Controller类）
	if (AAuraPlayerController* AuraPlayerController = Cast<AAuraPlayerController>(GetController()))
	{
		if (AAuraHUD* AuraHUD = Cast<AAuraHUD>(AuraPlayerController->GetHUD()))
		{
			AuraHUD->InitOverlay(AuraPlayerController,AuraState,AbilitySystemComponent,AttributeSet);
		}
	}
}

在InitAbilityActorInfo函数的最后调用InitOverlay函数，我们确保了PlayerController、PlayerState、AttributeSet、AbilitySystemComponent所有值有效。

需要注意的是，Cast<AAuraPlayerController>(GetController())这一步，由于我们是联机多人游戏，所以PlayerController不止一个，GetController可能会获取多个PlayerController，但是Cast后，只有客户端本地的玩家的PlayerController是有效的，所以在这里我们对AuraPlayerController 进行了判空，不为空则说明获取的是本地的PlayerController。
