单线串口通信

有些设备特别是模块，因为整体被限制，走线及元器件布局十分紧凑，便有可能使用单线串口通讯的方式对外实现数据的交换。

全双工双线串口转半双工单线串口（一般为主板MCU向模块转换，模块往往更需要使用单线串口）

连接RX_1到模块的TX

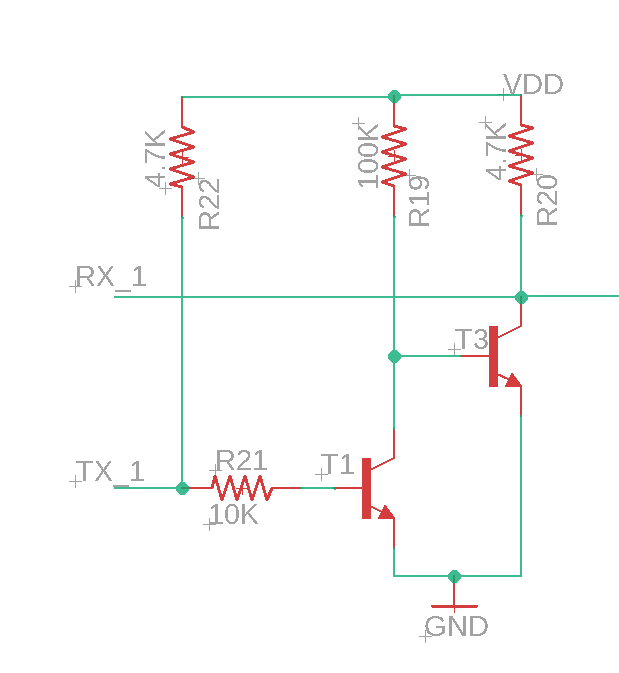

发送数据时：TX发送高电平，T1导通，T3截止，RX_1被R20上拉，输出高电平，反之，TX发送低电平，T1截止，T3导通，RX_1被拉低，输出低电平。

接收数据时：建议TX_1配置为开漏输出高。T1导通，T3截止，此时RX_1受模块控制，模块发送高电平即RX_1为高电平，模块发送低电平RX_1被模块拉低，即为低电平。

具体情况视模块情况而定。

需要注意一个地方：R22到TX_1这里在不使用发送时，可能会造成大功耗的产生。最后这个方案也没有使用，直接使用MCU上自带的可以设置为TX和RX的引脚（STM32L072CZT6的PB10或PB11）在不需要

半双工单线串口转全双工双线串口
