OptionA

概述
  • ASBR之间不需要运行MPLS，不需要为跨域进行特殊配置
  • 两个ASBR把对端ASBR看作自己的CE设备，通过EBGP对等体关系向对端发布IPv4路由
  • 两条ASBR PE之间使用多个物理接口或者子接口互联，每个接口关联一个VPN实例，把对端当成CE

ASBR之间交换IPv4路由，采用IPv4数据包转发数据。该方式易于理解

  • 需要跨域的VPN在ASBR间通过专用的接口管理自己的VPN路由，也称为VRF-to-VRF；
  • 配置简单，ASBR之间不需要运行MPLS
OptionA控制层面

在这里插入图片描述

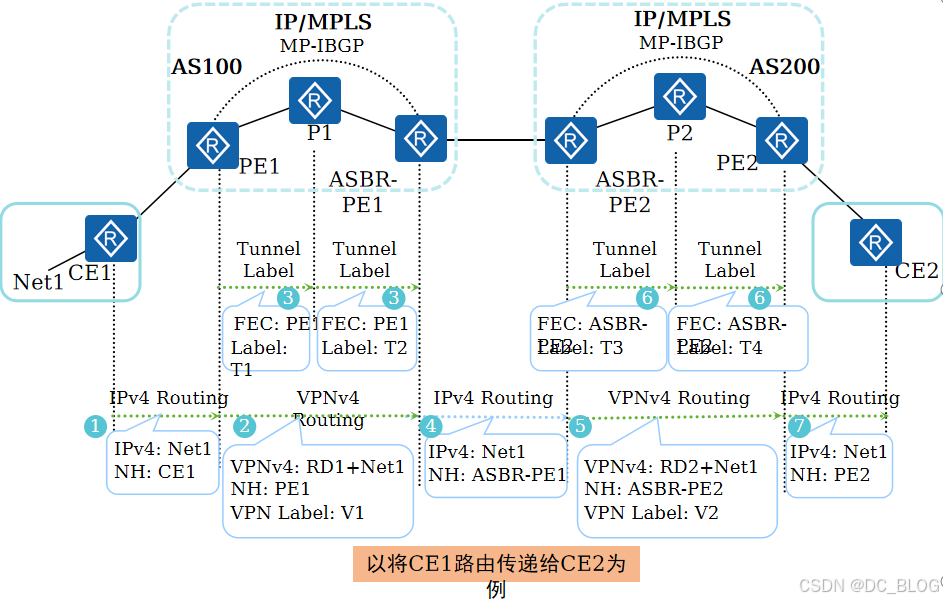

  • CE1通告IPv4路由给PE1，路由的下一跳为CE1。
  • PE1将IPv4路由转化为VPNv4路由发送给ASBR-PE1，并且设置下一跳为PE1，分配VPN标签V1。
  • PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
  • ASBR-PE1将VPNv4路由转化为IPv4路由发送给ASBR-PE2,并且设置下一跳为ASBR-PE1。
  • ASBR-PE2将IPv4路由转化为VPNv4路由发送给PE2，并且设置下一跳为ASBR-PE2，分配VPN标签V2。
  • ASBR-PE2、P2分别为去往ASBR-PE2的路由分配隧道标签T3、T4。
  • PE2将VPNv4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。
OptionA转发平面

在这里插入图片描述

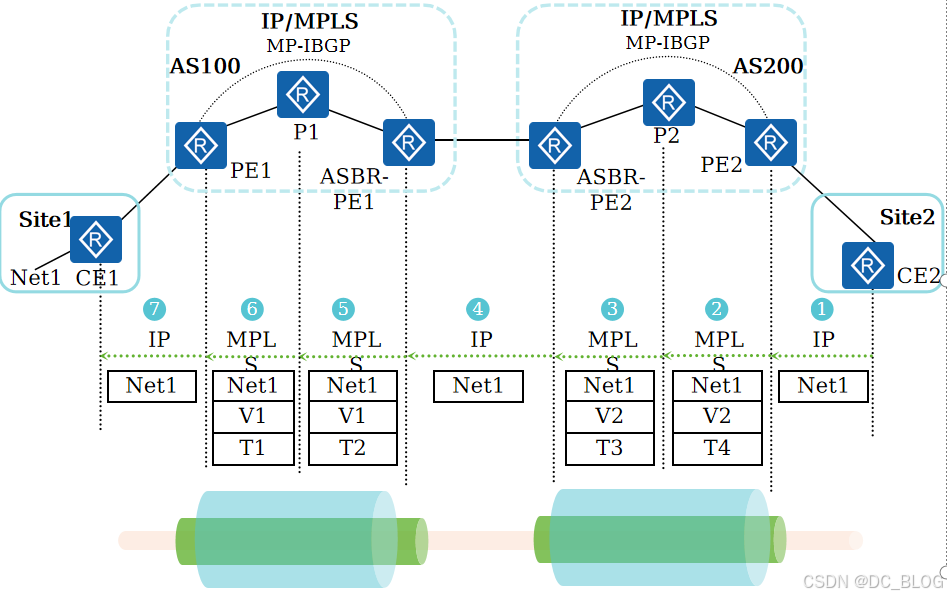

  • CE2发送一个目的地为Net1的IP报文给PE2。
  • PE2收到IP报文后，先封装VPN标签V2，再封装外层标签T4，然后将此报文发送给P2。
  • P2把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
  • ASBR-PE2去掉所有标签，将IP报文转发给ASBR-PE1。
  • ASBR-PE1收到IP报文后先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P1。
  • P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
  • PE1收到后去掉所有标签，将IP报文转发给CE1。
OptionA特点
  • 跨域VPN-OptionA配置简单，而且理解起来也比较简单。
  • 当网络中存在少量VPN的情况下，跨域VPN-OptionA有一定的适用性。
  • ASBR将对端AS的ASBR视为一台CE设备，并使用VRF接口与其对接。两个AS的ASBR之间交互IPv4形态的VPN路由。
  • 从数据层面看，VPN用户的数据在两个AS的ASBR之间交互时，是IP报文的形态，也就是不携带任何标签头部。
  • 跨域VPN-OptionA的可扩展性较差，由于ASBR需要管理所有VPN路由，为每个VPN创建VPN实例，这将导致ASBR上的VPNv4路由数量过大。并且，由于ASBR间是普通的IP转发，要求为每个跨域的VPN使用不同的接口（可以是子接口、物理接口、捆绑的逻辑接口），因此对ASBR设备有较高的要求。如果跨越多个自治域，中间域必须支持VPN业务，不仅配置量大，而且对中间域有较大影响。在需要跨域的VPN数量比较少的情况，可以优先考虑使用。
OptionA配置

AR2

sy

ospf 10 vpn-instance vpn1
a 0
net 10.0.23.0 0.0.0.255
import-route bgp

ospf 20 vpn-instance vpn2
a 0
net 10.0.32.0 0.0.0.255
import-route bgp
bgp 100
ipv4-family vpn-instance vpn1
undo peer 10.0.23.3
import-route ospf 10
ipv4-family vpn-instance vpn2
undo peer 10.0.32.3
import-route ospf 20

ospf 10 vpn-instance vpn1
dn-bit-set disable summary
dn-bit-set disable ase
ospf 20 vpn-instance vpn2
dn-bit-set disable summary
dn-bit-set disable ase

AR3

sy

ospf 10 vpn-instance vpn3
a 0
net 10.0.23.0 0.0.0.255
import-route bgp

ospf 20 vpn-instance vpn4
a 0
net 10.0.32.0 0.0.0.255
import-route bgp
bgp 200
ipv4-family vpn-instance vpn3
undo peer 10.0.23.2
import-route ospf 10
ipv4-family vpn-instance vpn4
undo peer 10.0.32.2
import-route ospf 20
  • 对于中间 ASBR-PE 之间的配置使用BGP配置
    • 建立一下BGP邻居（在BGP实例里面建立）
    • 接口绑定一下VPN实例即可
  • 对于中间 ASBR-PE 之间的配置使用OSPF或者其他IGP协议配置
    • 双方各使用的是两个VPN实例，使用物理口直接建立，也可以使用子接口（子接口要配置dot1q和arp br en）
    • 各自使用不同进程建立OSPF实例邻居
    • 将各自的OSPF实例引入BGP，且将各自的OSPF引入不同的BGP VPN 实例里面

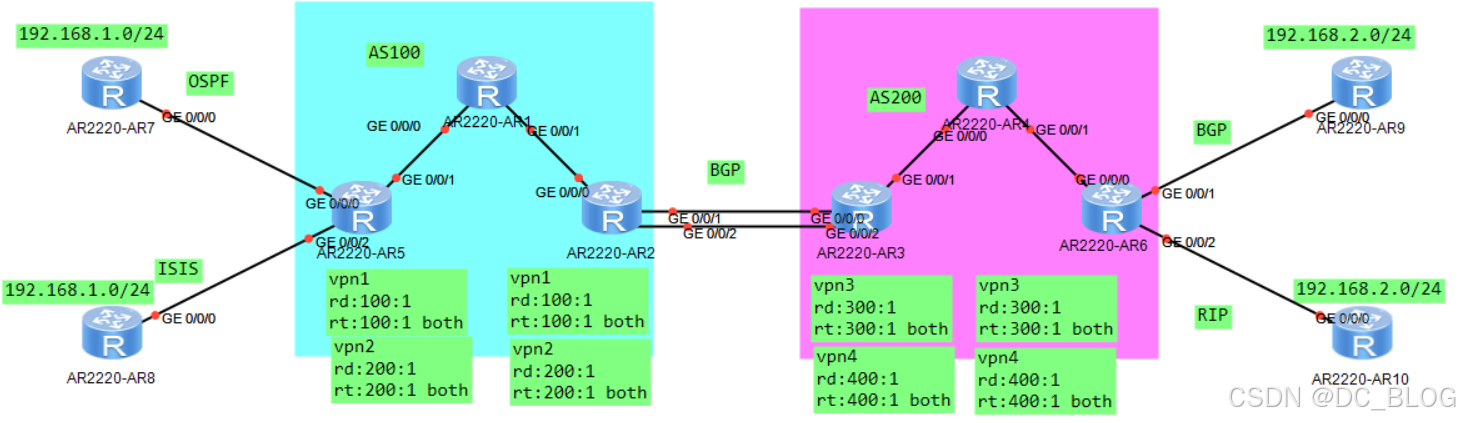

在这里插入图片描述

AR1

sy
sy AR1
inter lo0
ip ad 1.1.1.1 32
inter g0/0/0
ip ad 10.0.15.1 24
inter g0/0/1
ip ad 10.0.12.1 24

ospf route 1.1.1.1
a 0
net 1.1.1.1 0.0.0.0
net 10.0.15.0 0.0.0.255
net 10.0.12.0 0.0.0.255

mpls lsr 1.1.1.1
mpls
mpls ldp
inter g0/0/0
mpls
mpls ldp
inter g0/0/1
mpls
mpls ldp

AR2

sy
sy AR2

ip vpn vpn1
route-d 100:1
vpn-t 100:1

ip vpn vpn2
route-d 200:1
vpn-t 200:1

inter g0/0/1
ip bind vpn vpn1
ip ad 10.0.23.2 24
inter g0/0/2
ip bind vpn vpn2
ip ad 10.0.32.2 24
inter loo0
ip ad 2.2.2.2 32
inter g0/0/0
ip ad 10.0.12.2 24

ospf route 2.2.2.2
a 0
net 2.2.2.2 0.0.0.0
net 10.0.12.0 0.0.0.255

mpls lsr 2.2.2.2
mpls
mpls ldp
inter g0/0/0
mpls
mpls ldp

bgp 100
route 2.2.2.2
peer 5.5.5.5 as 100
peer 5.5.5.5 con lo0
ipv4-f vpnv4
peer 5.5.5.5 en
ipv4-f vpn-in vpn1
peer 10.0.23.3 as 200
ipv4-f vpn-in vpn2
peer 10.0.32.3 as 200

AR3

sy
sy AR3

ip vpn vpn3
route-d 300:1
vpn-t 300:1

ip vpn vpn4
route-d 400:1
vpn-t 400:1

inter g0/0/0
ip bind vpn vpn3
ip ad 10.0.23.3 24
inter g0/0/2
ip bind vpn vpn4
ip ad 10.0.32.3 24
inter loo0
ip ad 3.3.3.3 32
inter g0/0/1
ip ad 10.0.34.3 24

isis
net 50.333333333333.00
is level-2
inter g0/0/1
isis en
inter lo0
isis en

mpls lsr 3.3.3.3
mpls
mpls ldp
inter g0/0/1
mpls
mpls ldp

bgp 200
route 3.3.3.3
peer 6.6.6.6 as 200
peer 6.6.6.6 con lo0
ipv4-f vpnv4
peer 6.6.6.6 en
ipv4-f vpn-in vpn3
peer 10.0.23.2 as 100
ipv4-f vpn-in vpn4
peer 10.0.32.2 as 100

AR4

sy
sy AR4
inter lo0
ip ad 4.4.4.4 32
inter g0/0/0
ip ad 10.0.34.4 24
inter g0/0/1
ip ad 10.0.46.4 24

isis
net 50.444444444444.00
is  level-2
inter g0/0/0
isis en
inter g0/0/1
isis en
inter lo0
isis en

mpls lsr 4.4.4.4
mpls
mpls ldp
inter g0/0/0
mpls
mpls ldp
inter g0/0/1
mpls
mpls ldp

AR5

sy
sy AR5

ip vpn vpn1
route-d 100:1
vpn-t 100:1

ip vpn vpn2
route-d 200:1
vpn-t 200:1

inter g0/0/0
ip bind vpn vpn1
ip ad 10.0.57.5 24
inter g0/0/2
ip bind vpn vpn2
ip ad 10.0.58.5 24
inter loo0
ip ad 5.5.5.5 32

ospf 1 route 5.5.5.5 vpn vpn1
a 0
net 10.0.57.0 0.0.0.255
import-route bgp
isis 1 vpn-instance vpn2
net 49.555555555555.00
is level-2
import-route bgp
inter g0/0/2
isis en
inter g0/0/1
ip ad 10.0.15.5 24

ospf 2 rou 5.5.5.5
a 0
net 10.0.15.0 0.0.0.255
net 5.5.5.5 0.0.0.0

mpls lsr 5.5.5.5
mpls
mpls ldp
inter g0/0/1
mpls
mpls ldp

acl 2000
rule permit source 192.168.1.0 0.0.0.255
route-policy vpn per node 10
if-match acl 2000

bgp 100
route 5.5.5.5
peer 2.2.2.2 as 100
peer 2.2.2.2 con lo0
ipv4-fa vpnv4
peer 2.2.2.2 en
ipv4-f vpn- vpn1
import-route ospf 1 route-policy vpn
ipv4-f vpn- vpn2
import-route isis 1 route-policy vpn

AR6

sy
sy AR6

ip vpn vpn3
route-d 300:1
vpn-t 300:1

ip vpn vpn4
route-d 400:1
vpn-t 400:1

inter g0/0/1
ip bind vpn vpn3
ip ad 10.0.69.6 24
inter g0/0/2
ip bind vpn vpn4
ip ad 10.0.106.6 24
inter loo0
ip ad 6.6.6.6 32

ip route-s vpn vpn4 192.168.2.0 24 10.0.106.10

isis 1
net 50.666666666666.00
is level-2
inter g0/0/0
isis en
inter loo0
isis en

inter g0/0/0
ip ad 10.0.46.6 24

mpls lsr 6.6.6.6
mpls
mpls ldp
inter g0/0/0
mpls
mpls ldp

bgp 200
route 6.6.6.6
peer 3.3.3.3 as 200
peer 3.3.3.3 con lo0
ipv4-fa vpnv4
peer 3.3.3.3 en
ipv4-f vpn vpn3
pee 10.0.69.9 as 300
ipv4-f vpn vpn4
import-route static

AR7

sy
sy AR7
inter g0/0/0
ip ad 10.0.57.7 24
inter loo0
ip ad 192.168.1.1 24
ospf net br

ospf 1 route 7.7.7.7
a 0
net 10.0.57.0 0.0.0.255
net 192.168.1.0 0.0.0.255

AR8

sy
sy AR8
inter g0/0/0
ip ad 10.0.58.8 24
inter loo0
ip ad 192.168.1.1 24

isis
net 49.888888888888.00
is level-2
q
inter g0/0/0
isi en
inter lo0
isis en

AR9

sy
sy AR9
inter g0/0/0
ip ad 10.0.69.9 24
inter loo0
ip ad 192.168.2.1 24
bgp 300
route 9.9.9.9
peer 10.0.69.6 as 200
net 192.168.2.0 24

AR10

sy
sy AR10
inter g0/0/0
ip ad 10.0.106.10 24
inter loo0
ip ad 192.168.2.1 24
ip route-s 0.0.0.0 0 10.0.106.6
