高精度PCIe授时卡：解决系统时间不准的“隐形难题”

在通信、电力、交通、科研计量等对时间精度要求极高的行业，系统时间的“毫秒级偏差”可能引发数据错乱、设备失步、交易失败甚至系统瘫痪。你是否也遇到过以下问题？

痛点1：服务器联网了，时间却总是漂移？
原因分析：普通计算机的时间来源于主板低精度晶振（几十ppm级别），受温度、老化、电压波动影响极大。即便通过网络NTP同步，网络延迟抖动也会引入毫秒级误差，无法满足微秒甚至纳秒级精度需求。
痛点2：GNSS信号一断，系统时间立刻“失控”？
原因分析：标准计算机没有本地高精度守时能力。一旦卫星信号丢失或网络中断，系统只能依赖内部劣质晶振，几分钟内就可能产生数十微秒甚至毫秒级漂移，导致设备失步、数据错乱。
痛点3：软件时间与硬件时间不同步，定时任务执行异常？
原因分析：操作系统软件定时器受CPU负载、中断延迟、任务调度影响，精度通常在毫秒级以上且不稳定。而很多工业测控、电力自动化场景需要100us以内的硬件级定时中断，普通软件方案根本无法实现。
痛点4：PTP授时配置复杂，始终无法稳定同步？
原因分析：标准网卡对PTP（IEEE1588v2）支持不完整，时间戳无法在物理层打标，导致同步精度仅能达到毫秒级。同时，缺乏多参考源冗余机制，单一PTP主钟失效后时间立刻失准。

解决方案：TC2206 PCIe授时卡——让计算机“精准走时”

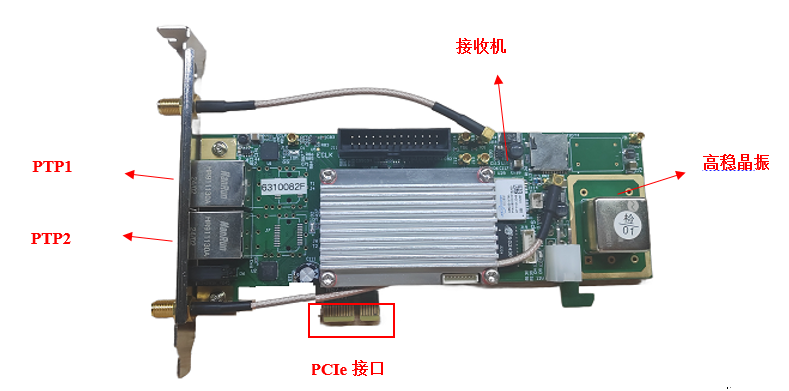

TC2206型PCIe授时卡是一款专为高精度时间同步设计的硬件模块，插入计算机PCIe插槽后，即可为系统提供稳定、可靠、高精度的硬件时间基准。
产品核心能力一览
双参考源冗余：支持GPS/BD双模卫星接收机 + PTP（IEEE1588v2）输入，自动切换，永不掉时；
高精度同步：卫星同步精度 ≤30ns RMS，PTP同步精度 ≤100ns（背靠背）；
本地守时能力：内置高稳恒温晶振（OCXO选件），断网、断星后仍能维持高精度时间输出；
灵活定时输出：提供4路周期中断（100us～10000s，1ns步进）、4路定时闹钟中断；
软硬件深度融合：提供Windows/Linux驱动、API接口、示例程序，支持二次开发；
工业级可靠性：工作温度-40℃～+60℃，支持全高/半高挡板，适配服务器、工控机等。

产品使用方法

第一步：硬件安装

• 将TC2206板卡插入计算机PCIe插槽（兼容x1/x4/x8/x16）；
• 使用包装内螺丝固定板卡；
• 根据需求连接天线（GNSS）、PTP网线或1PPS输出（SMA接口）；
• 确认挡板上电源指示灯亮起。

第二步：驱动安装

• Windows系统

设备管理器中出现“PCI内存控制器”； 右键 → 更新驱动程序 → 手动选择驱动文件夹中的.inf文件；
如遇数字签名问题，可进入“测试模式”安装（命令：bcdedit /set testsigning on）。

• Linux系统

使用lspci -n查看设备ID；
在驱动目录下执行：insmod TC2206.ko；
通过ls /dev确认设备节点（如/dev/TC2206）。

第三步：授时源配置

1. 将PTP1口（IP：192.168.199.69）接入网络；
2. 浏览器访问 http://192.168.199.69，用户名/密码均为admin；

根据场景选择模式：
主钟模式：为其他设备授时；
从钟模式：接收上级PTP主钟时间；

1. 在“系统设置”中将参考源设为PTP1，保存并等待同步；
2. 观察挡板上同步灯亮起、告警灯熄灭，即表示授时成功。

支持E2E/P2P对时模式、UDP/ETH传输协议，适配主流PTP主时钟设备。

无论是卫星信号、PTP网络，还是本地晶振守时，TC2206都能为你的计算机系统提供连续、可靠、高精度的时间服务。它不是一个简单的扩展卡，而是一个完整的时间同步引擎。

如需获取驱动、SDK或定制化支持，欢迎联系我们的技术支持团队。
西安景驰电子科技。
