p6
下面是前面几种不同负载的CS的特性；
特别是右边的图，可以看到，这里从右侧开始的三条线，分别代表三种不同负载的曲线；
其与输入管的曲线相交即工作的静态工作点；
通过输入管的输入发生变化，可以看到两条黄色的线的移动，产生了新的交点；
此时ΔVin是不一样的，但是ΔVout明显不一样；
显然二极管连接的负载ΔVout最小；电阻负载的次之，电流源负载的ΔVout最大，即增益最大；
右上角的图是一个频谱分析的图；
如果是正常的正弦波，则应该是对应某个频率的一条竖直线，当发生线性放大的时候，其幅值发生变化；
但是如果存在非线性放大，就会导致出现该正弦波的谐波分量，如图所示；
此处非线性主要即来源于gm在饱和区还会随输入电压的变化而发生变化；
未来如果是开环电路，可以采用这种的方式，在源极上串联反馈电阻，进而降低谐波分量，减小非线性的影响；
源极跟随器的两种应用；
voltage buffer关注小信号的变化；
level shift关注直流信号的变化；上图中就是用 作该目的，利用pmos搭建的level shift，可以减少体效应的影响；同时抬高一点点输入的电平；
源跟随器由于存在输出结点电压变化，导致的下面的管子的Vds变化，导致的沟道长度调制，进而导致电流变化；
造成Vgs的变化，源跟随器出现非线性；
为了解决这个问题，出现了两种新的方案，其中一种如上图右侧flip sf；另一种如下图supper sf；
---------------------------------------------------------------------------------------------------------------------------------
p7

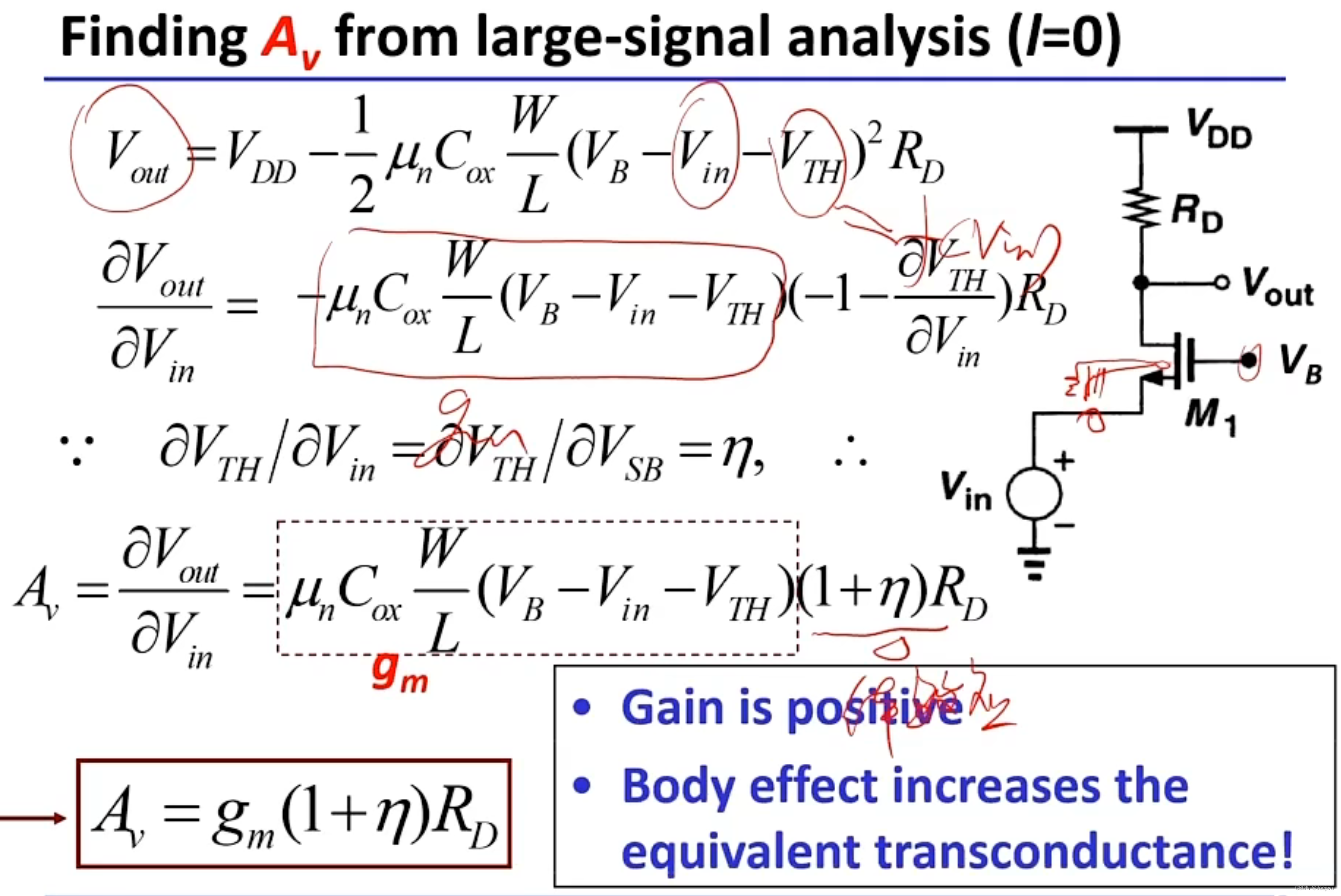

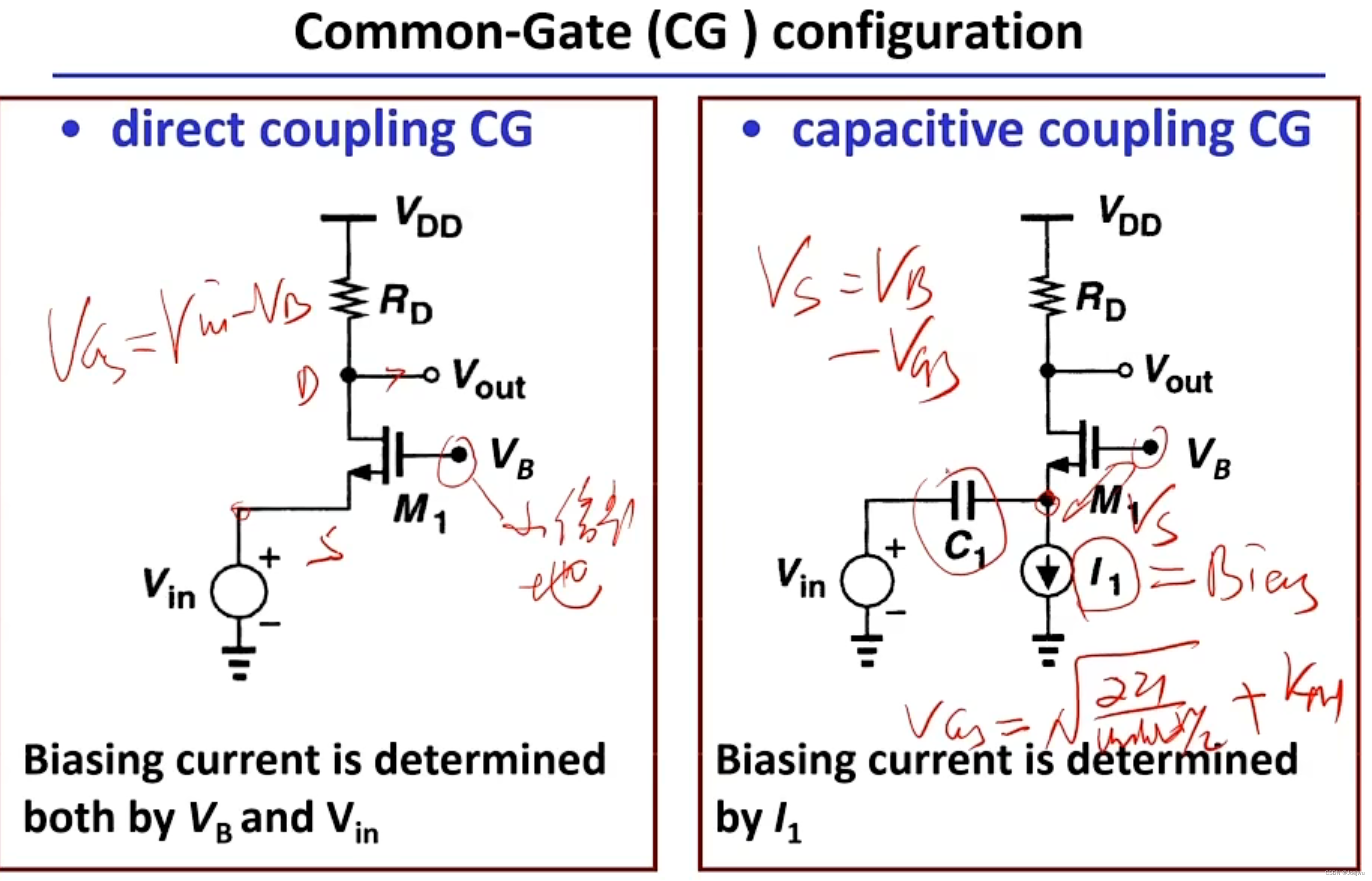

CG放大器
为什么需要CG，需要小的输入阻抗，一种是在RF中阻抗匹配，另一种是在输入为电流时；
