探索多相机 DIC 在桁架静载扭转变形测量中的应用奥秘

一、多相机数字图像相关方案

关于多相机DIC技术方案

多相机三维数字图像相关系统将多个相机两两组合为传统的双相机三维数字图像相关系统，每个系统分别测试不同区域的形变与位移，通过一系列标定方式将各个子系统的三维数据转换、映射到同一个主坐标中，计算得到各子系统统一后的测试结果。

多相机阵列是一种立体的DIC测量系统，由2对或更多组相机组成，通过摄影测量技术获得全局坐标系，然后提前标定在统一坐标或校准对齐，逐帧对齐的方式实现三维空间的坐标统一。可对组件和结构进行大规模的复杂表面轮廓测试，视野（FOV）得以扩展。

多重DIC系统中，相机镜头可以自由地排列在一个集群中，通过软件将数据拼接在一起进行后再处理。例如：

• 单面阵列，测试大型复杂表面（机翼、叶片、横梁和墙壁）；

• 弧面阵列，测试圆/柱/球体表面（加压膨胀的物体）；

• 双平面阵列，测量截面厚度/颈缩，真应变等。

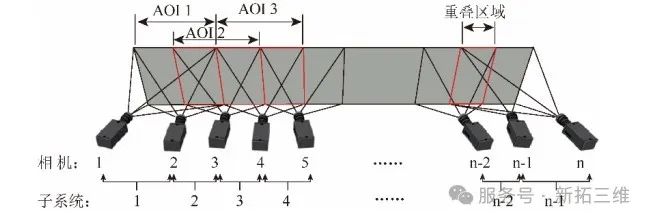

为实现连续的全表面测量，多相机DIC测试每个局部部分应由至少一组立体数据子系统FOV覆盖，以成功地重建被测量表面上的每个点；邻近的局部部分应满足某些重叠的要求，以确保连续变形测量的完整性；利用校准作为局部坐标系与全局坐标系之间的转换介质。

当相机之间缺乏重叠视场时，则通过预先标定来测定相机间的相对位置和姿态，以便将各个相机的视场精确地整合到全局坐标系之内。

二、桁架结构静态加载试验

对桁架结构进行静载试验，桁架结构一端固定另
