MES生产管理系统实战：高保真原型案例与实用设计技巧

MES（Manufacturing Execution System，制造执行系统）是现代制造企业中比较常见又非常重要的管理系统，它通常用来连接ERP计划层和车间执行层。在实际应用中，MES生产管理系统能帮助企业透明化和精细化管理，而且也能通过有效的数据化管理来掌握进度、控制成本、提升生产效率。

MES系统功能复杂，且涉及的环节有很多，所以系统在原型设计阶段就非常关键。今天就结合一个完整的MES生产管理系统高保真原型实战案例，分享设计流程、核心页面拆解以及实用的设计技巧。

一、MES生产管理系统原型设计流程

1. 需求收集优先级排序

MES系统涉及的业务环节很多，产品经理在进行原型设计之前，需要先对实际的业务需求进行收集整理，并且明确需求优先级。比如“哪些模块是刚需？哪些功能可以后续迭代？哪些用户操作便捷性放第一位？”等等，提前划定边界，能避免后期无限扩张。

2. 梳理流程与功能架构

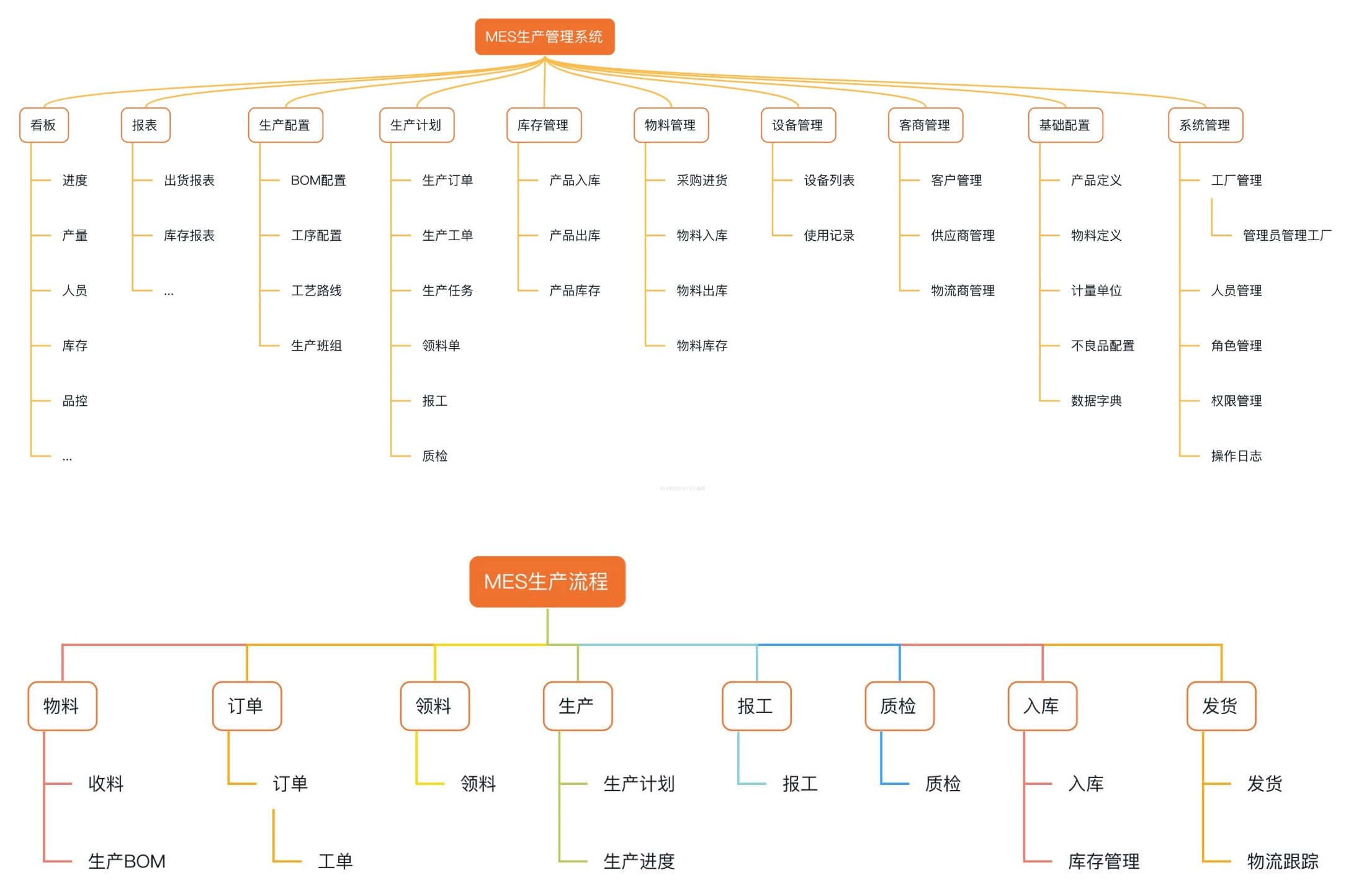

在进入具体设计前，可以用思维导图或流程图来梳理系统的功能结构。比如生产配置模块下，会包含BOM配置、工序配置、工艺路线和生产班组等二级页面。在设计MES生产系统前还要注意结合实际业务流程，明确各模块之间的关系，尤其是用户的操作路径设计，既要保证功能完整，也要兼顾操作便捷性。

3. 搭建框架与原型设计

在有了功能架构后，就可以搭建初步的原型框架。先确定整体布局，包括一级导航、二级菜单和主要页面结构，再逐步细化每个页面的内容和交互，在高保真阶段，通过表格、图表和交互细节让原型更贴近真实系统。

二、MES生产管理系统核心页面拆解

下面通过对这个案例中的几个典型模块拆解，帮助大家更直观理解MES系统的结构。

1. 看板

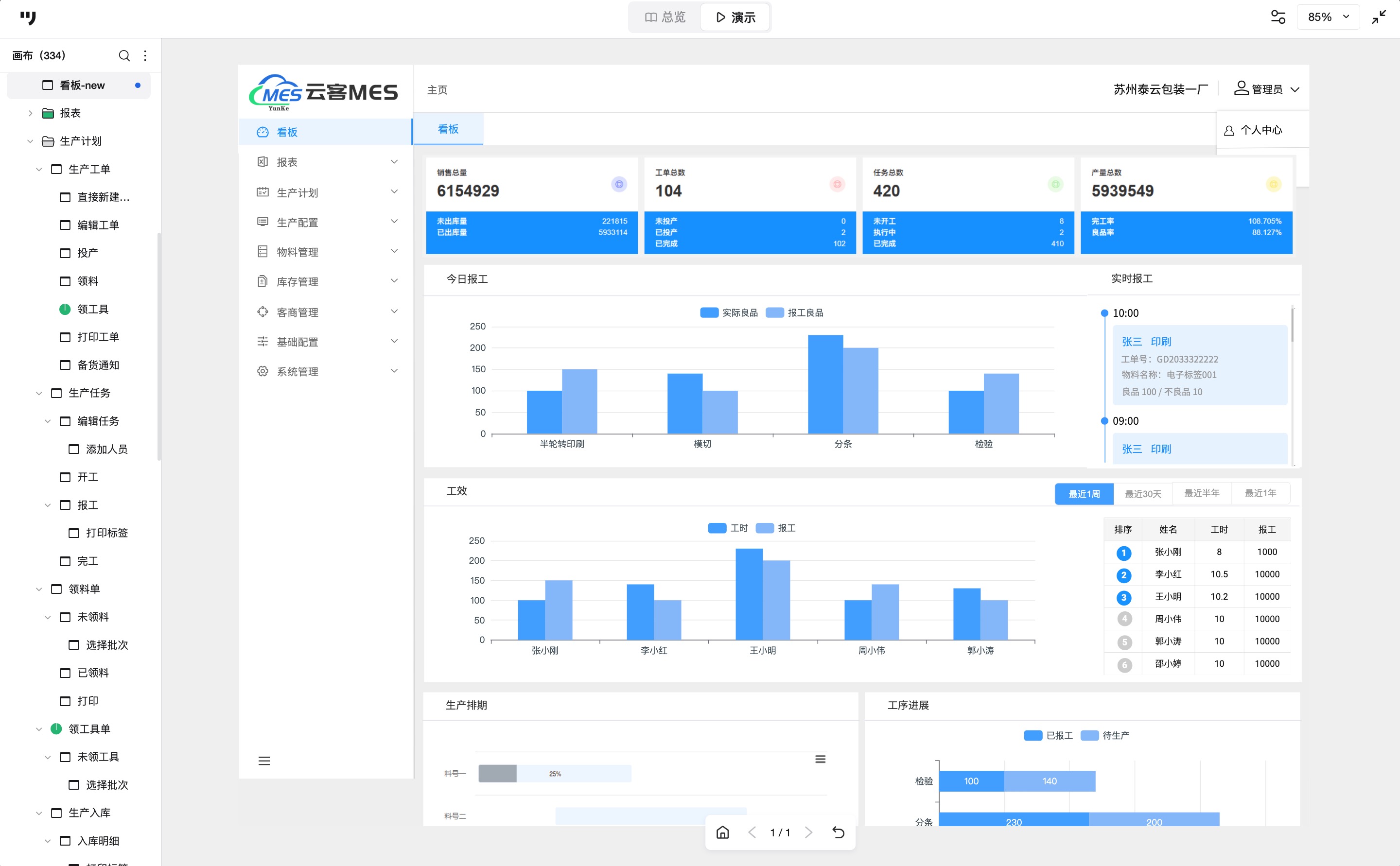

在进入MES生成管理系统后首先是看板页面，这也是管理者最常用的界面，通常用图表的形式将一些核心数据可视化呈现。

• 顶部4个数据卡片展示销售总量、工单总数、任务总数和产量总数；
• 中部用柱状图呈现今日报工情况，并结合时间线实时展示工序报工动态；
• 下方展示工效数据，支持按照一周、30天、半年和1年维度查看；
• 底部用甘特图与工序进度图直观呈现生产进展。

2. 报表

报表是企业决策的重要依据，报表部分主要细分为产量统计、在制品报表、用料报表、不良品报表和工序报表。通常采用“顶部筛选栏+下方数据列表”的布局方式，方便用户先筛选再查看明细。
以产量统计为例：

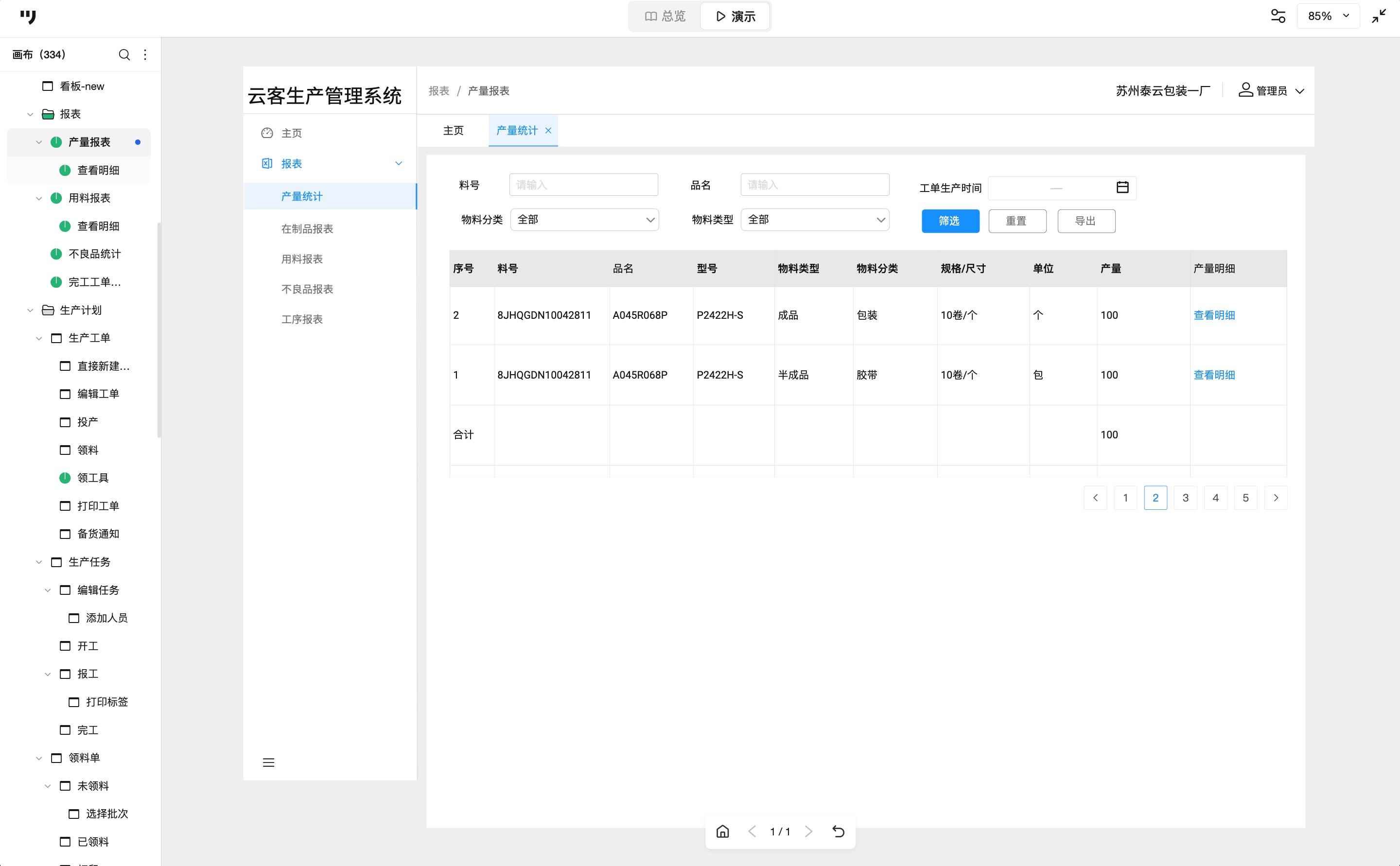

• 顶部设置多条件筛选器（料号、品名、时间、物料分类类型等），并支持导出；
• 下方表格展示详细的产量数据，点击明细还可查看更详细的生产记录。

3. 生产配置

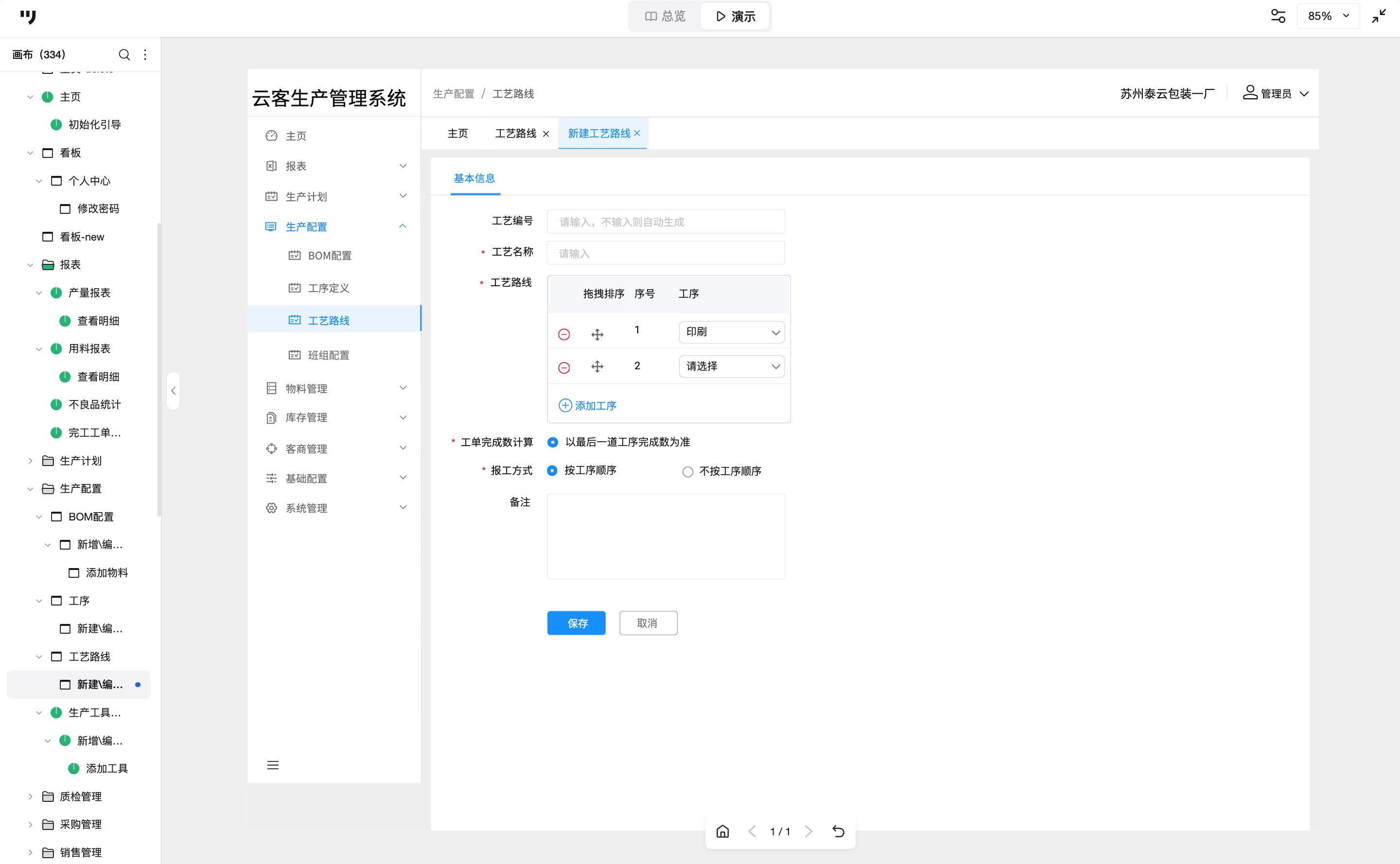

生产配置模块，主要包含BOM配置、工序定义、工艺路线和班组配置。BOM配置和工序定义以筛选+表格的形式呈现，支持新建与删除；工艺路线采用可视化流程图展示，方便操作是否启用。新建工艺路线时，支持拖拽排序，并能灵活设置报工方式（按工序或不按工序）；这些设计让用户在配置环节就可以更直观，减少操作门槛。

4. 生产计划

生产计划模块通常会按照生产流程划分为生产工单、生产任务、领料单等板块：

• 生产工单列表通过颜色区分为开始、执行中、已取消、已完工、已关单状态，进度条展示工单进展，其他详细信息一目了然；

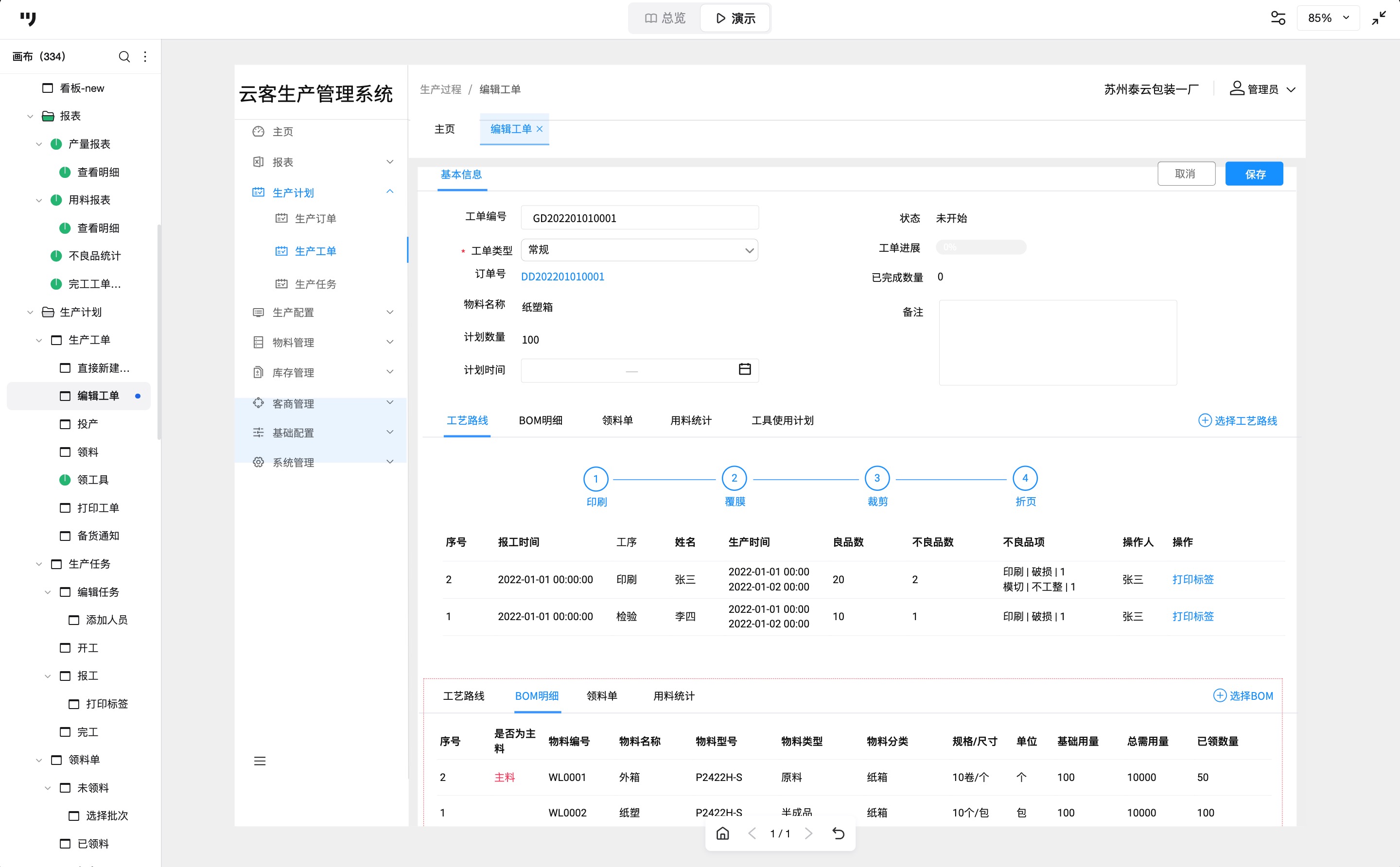

• 编辑工单时，上方填写基本信息，下方以Tab形式区分工艺路线、BOM明细、用料统计等信息，便于快速定位。在工艺路线中清晰展示工艺步骤，并支持重新选择工艺路线。

5. 库存管理

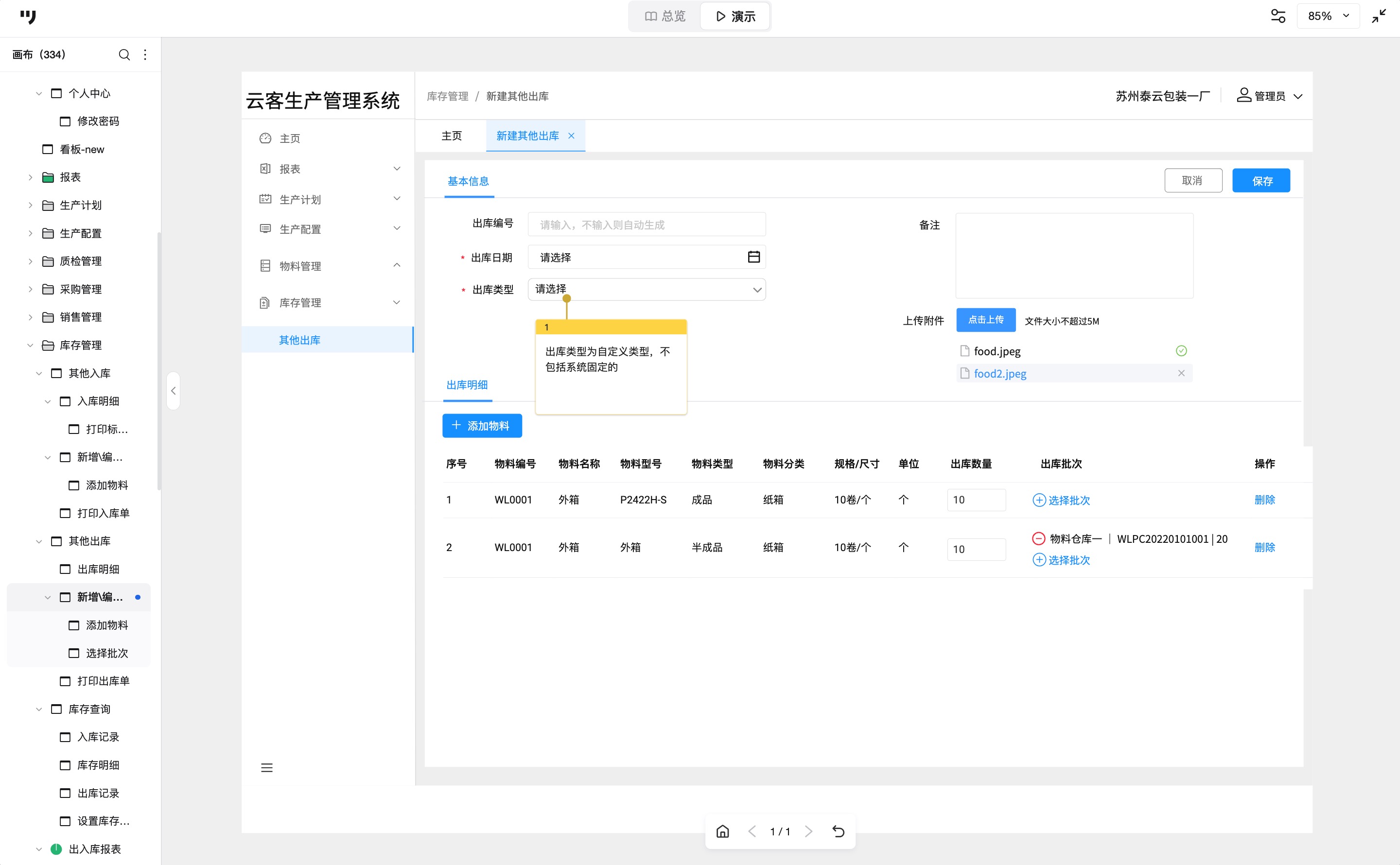

库存管理模块主要用于记录和审核出入库，并支持库存盘点以便提前备货。入库与出库明细以列表形式呈现，库存查询可直接查看相关记录。库存盘点页面按照盘点流程设计，从新建、待盘点到已盘点，再进入审核与复盘环节，直观展现各阶段状态。整体流程清晰，按钮和弹窗布局合理，操作简洁明了。

6. 物料管理

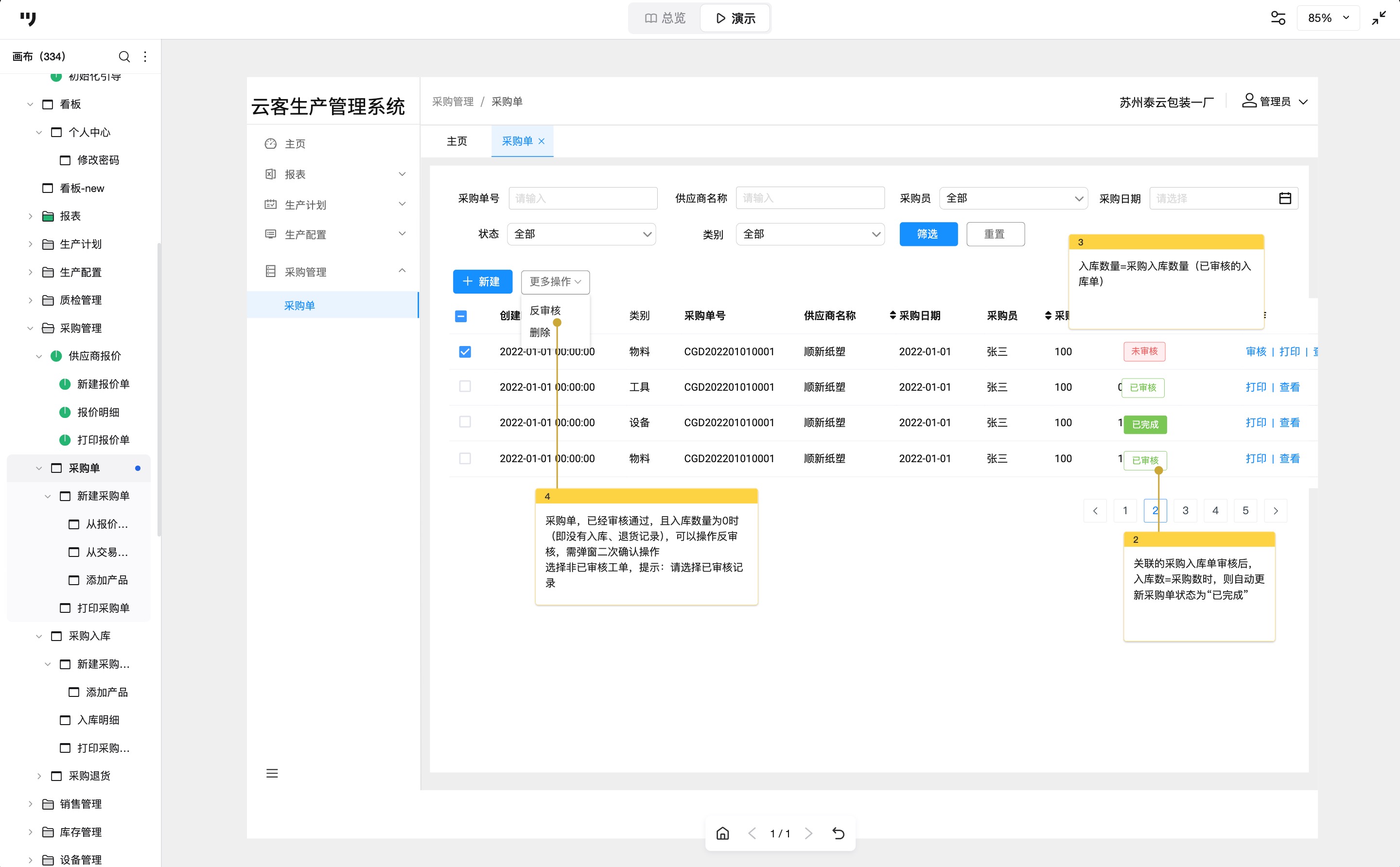

物料管理模块包括采购单、采购入库和采购退货三个流程页面。采购单页面采用“顶部筛选+下方明细”的布局，支持审核、打印、编辑、删除等操作，并根据入库进度自动更新审核状态。特殊情况下可进行“反审核”，即当审核通过但未入库时，允许撤销审核，操作时会弹窗确认。其余如采购入库、退货页面均以表单和列表为主，方便查看与操作。

7. 设备管理

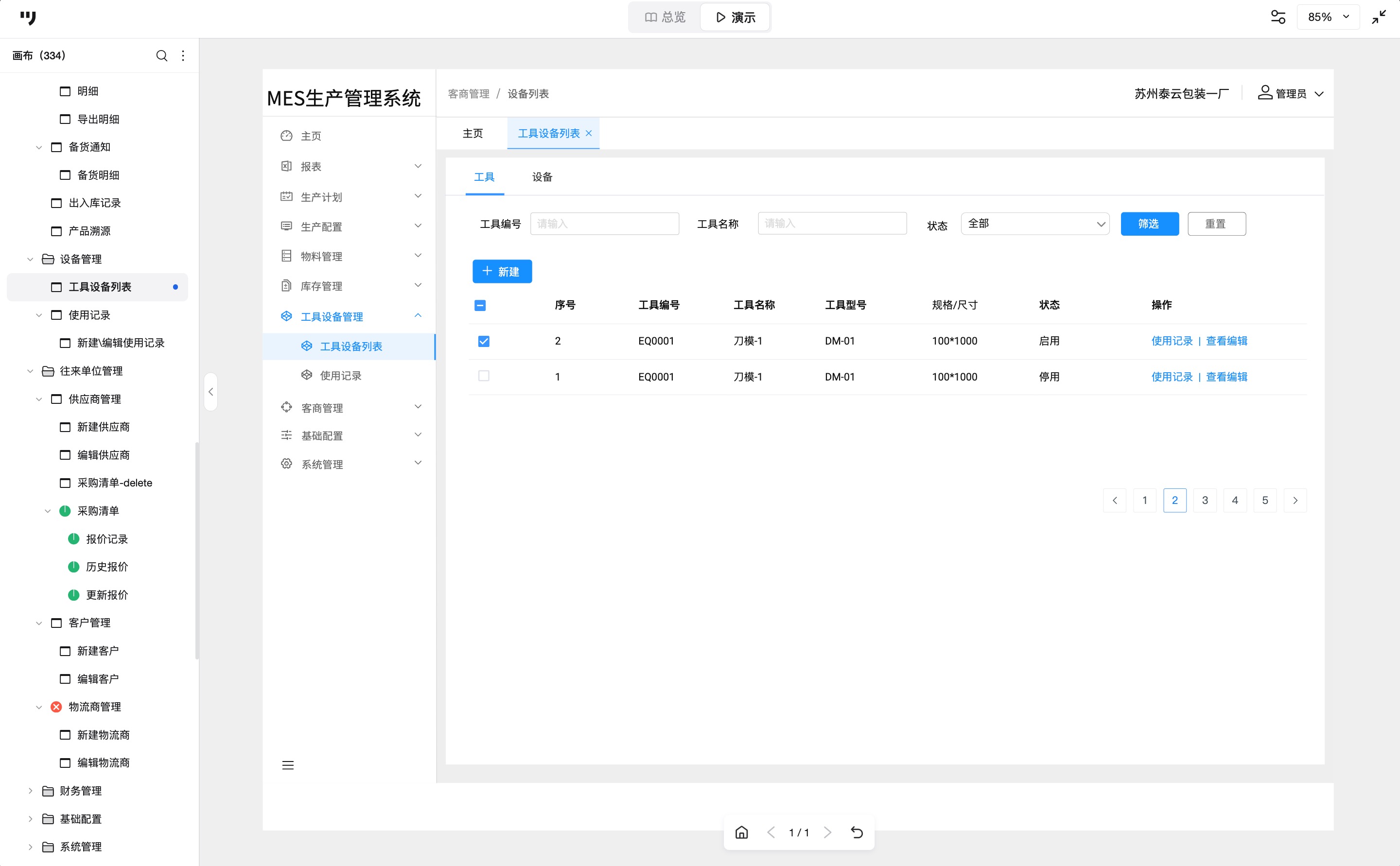

设备管理模块相对简单。工具设备列表页主要展示设备的基本信息、状态及使用记录，并支持按编号、名称或状态筛选。使用记录页则可新建记录，包含设备名称、入库类别、领用人及出入库日期等信息，便于追溯与管理。

8. 客商管理

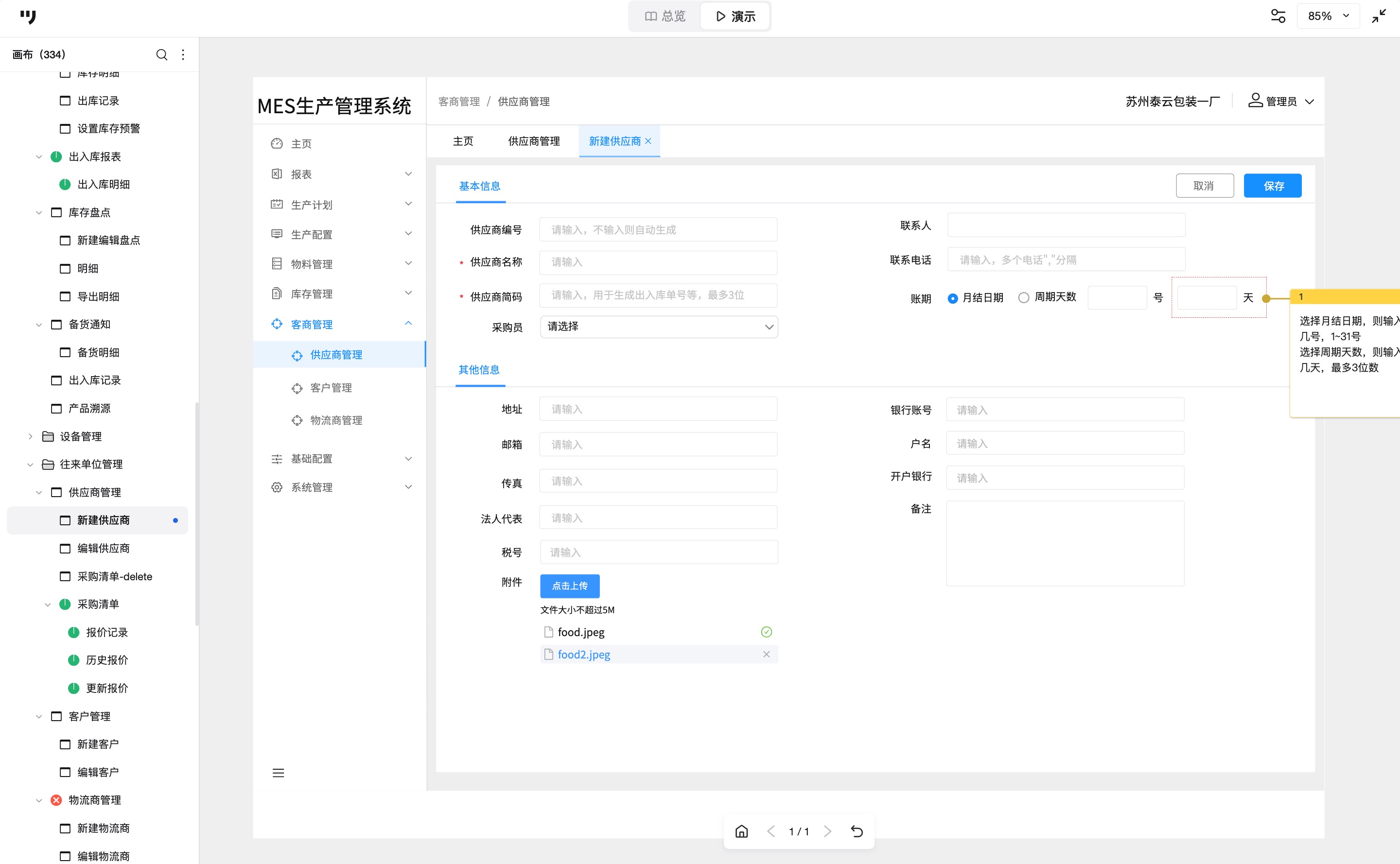

客商管理（往来单位管理）模块包含供应商管理、客户管理和物流商管理三类管理页面。供应商管理支持新建和编辑，信息表单分为基本信息和扩展信息，填写更清晰。客户管理和物流商管理同样以列表形式展示，并支持新增和编辑操作，方便维护资料。

9. 基础配置

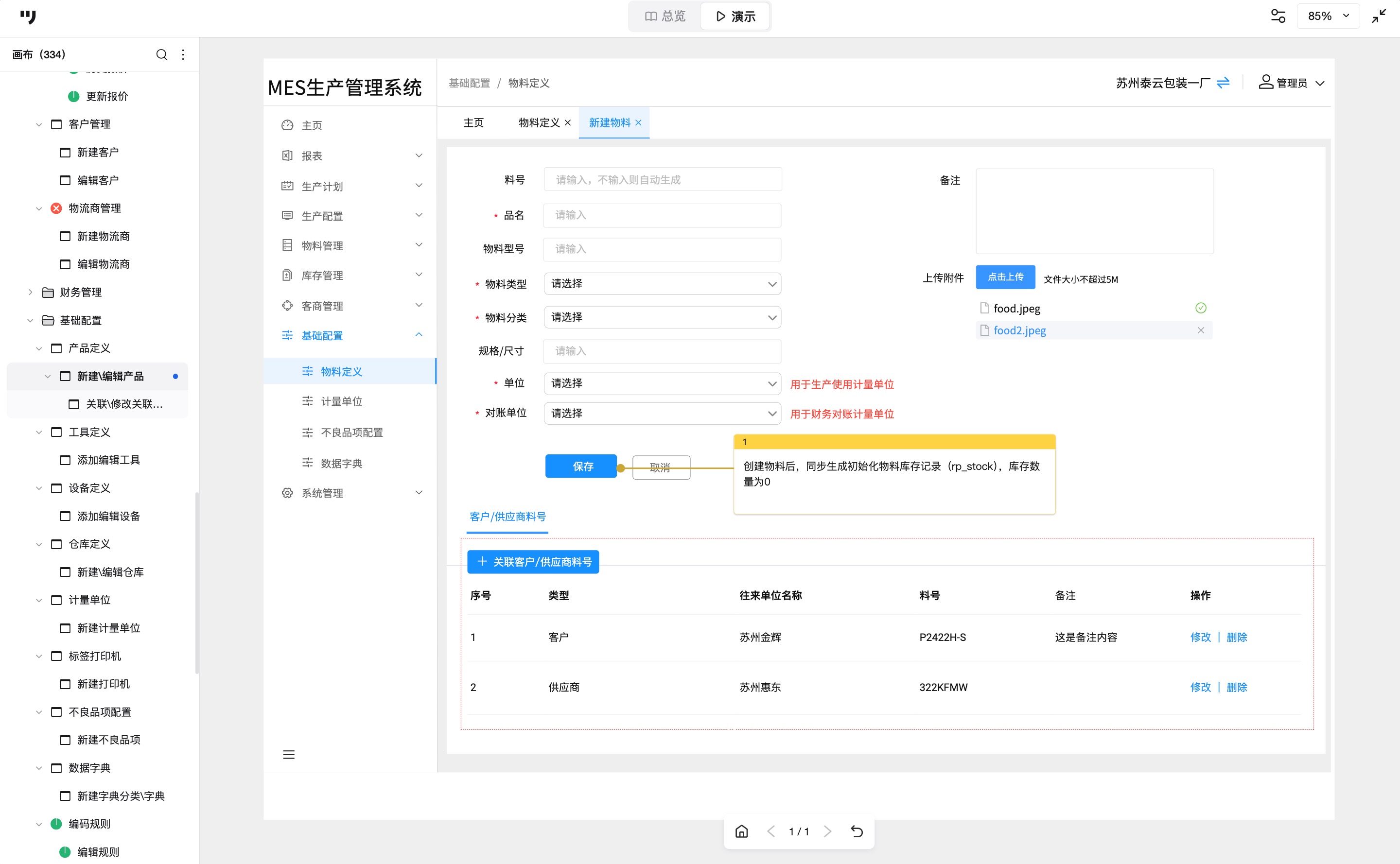

基础配置模块用于管理产品、工具、设备、仓库、计量单位、不良项等基础信息。各页面通常采用“顶部筛选+下方列表”的布局，支持新建、删除及启动停用操作，方便用户操作。以新建物料为例，页面通过表单填写信息，并可在底部添加客户/供应商料号，与客商管理模块自动同步。该模块还包含数据字典、编码规则等页面，支持快速配置与编辑。

10. 系统管理

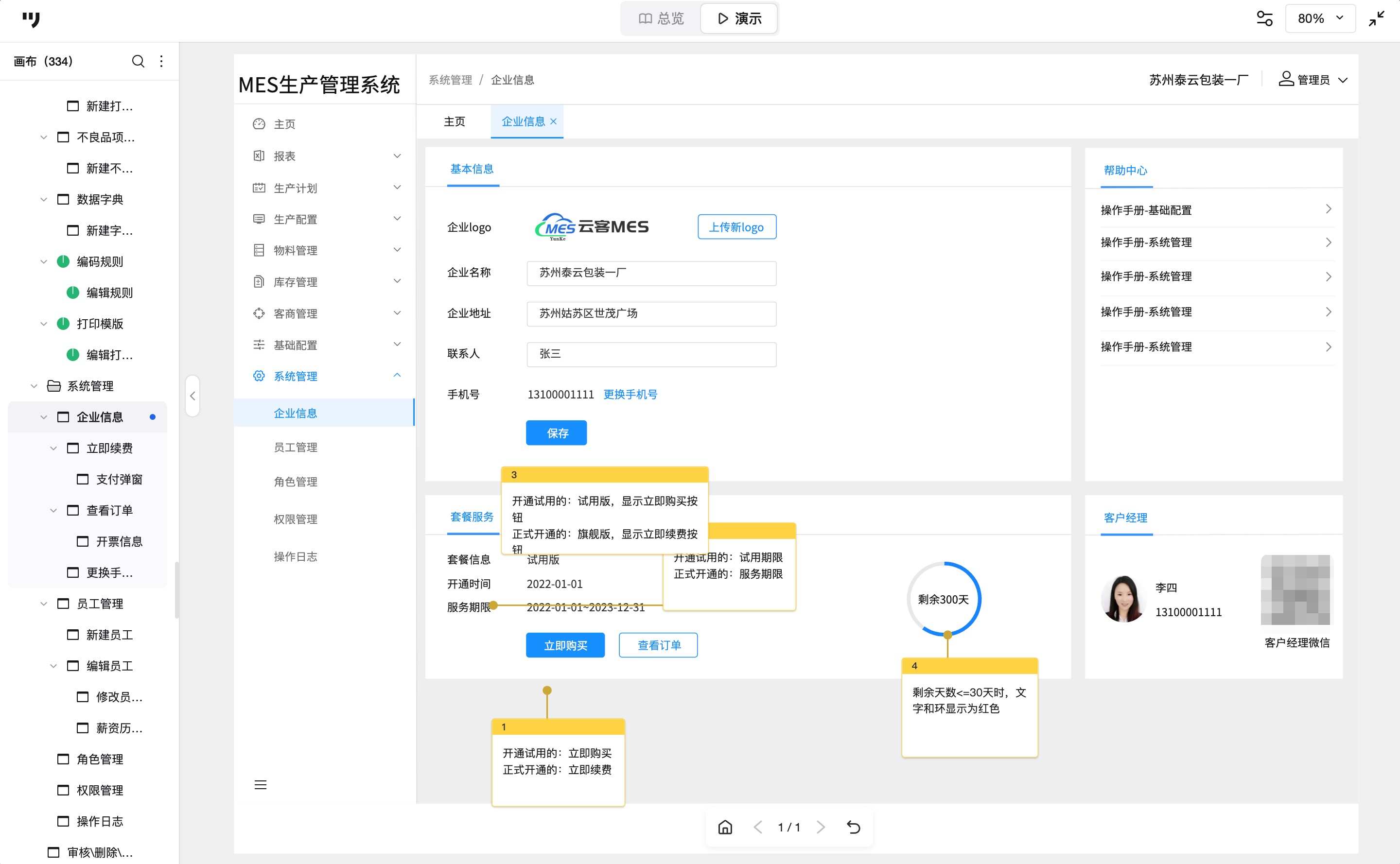

系统管理模块包括企业信息、员工管理、角色管理、权限管理和操作日志五个部分。企业信息页展示公司基础资料和套餐服务，支持查看套餐详情并提供购买入口，剩余服务天数以进度环显示。页面右侧上方设置帮助中心目录，可以快速查询系统管理使用方法；下方附有服务卡片，提供联系方式，方便获取专属服务。

三、MES生产管理系统原型设计技巧

在设计这类业务系统时，通常需要花费较多时间。如果项目时间紧张，产品经理可以尝试以下两种方法来加快原型设计：

1. 素材模板套用

在搭建框架初期，可以在原型设计工具中寻找类似的模板，或参考已有页面设计。例如，上文案例中的原型就是在墨刀素材广场找到的，支持快速复用，在基础上快速根据自身业务调整，这样会加速原型设计的进程。其他主流原型工具如Pixso、Figma和Axure等，也有提供丰富的素材资源可以借鉴。

2. 借助AI生成原型

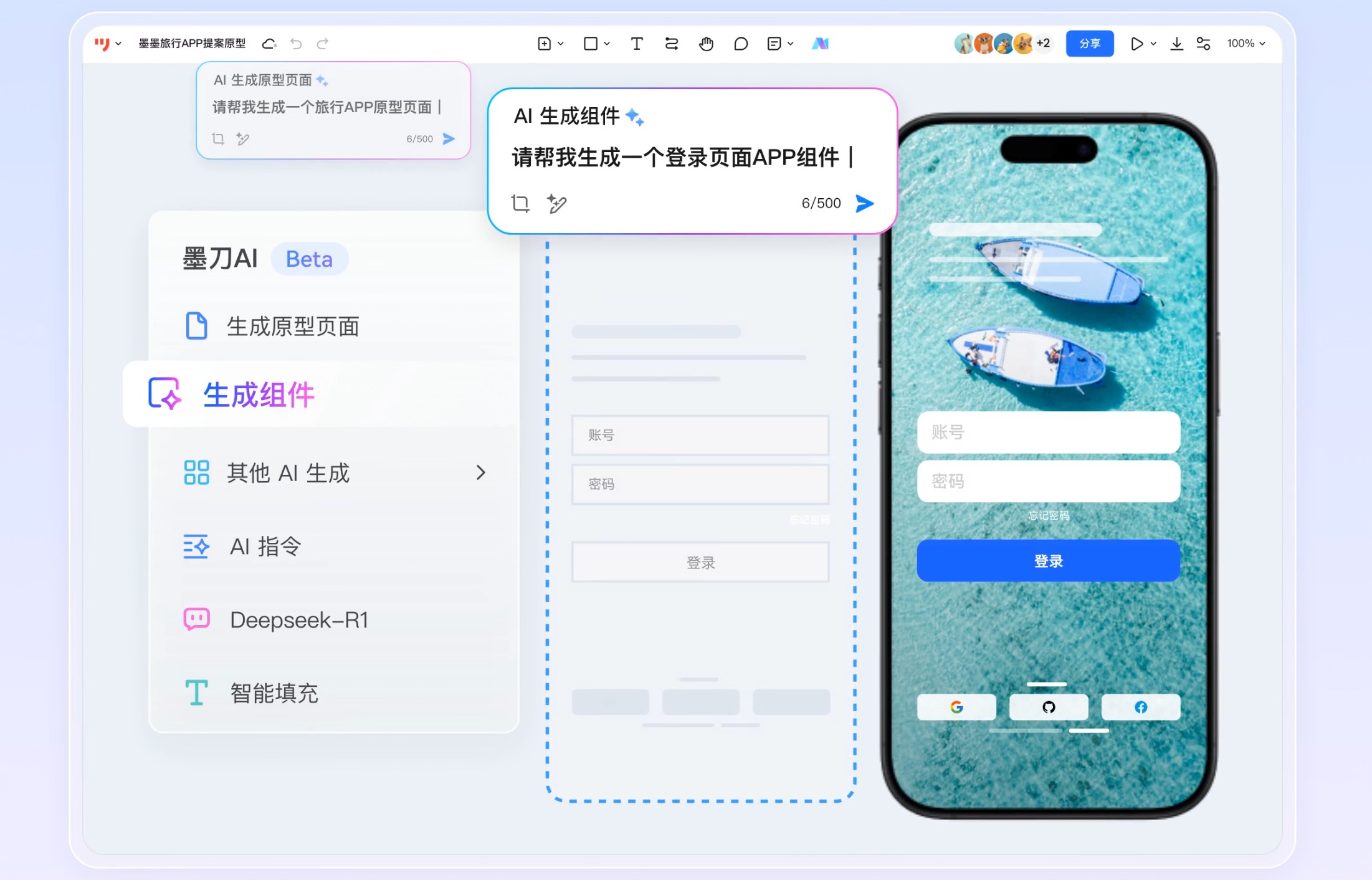

近年来AI在原型设计中的应用已逐渐普及，许多原型设计工具都提供了AI生成高保真原型图的功能。针对单个页面，可以输入详细需求让AI生成初稿，并支持二次调整和导出编辑；对一些小的交互组件，也可以利用 AI生成交互组件的功能来快速生成。目前支持AI生成完整原型图的主流工具包括FigmaMake、Visily AI和墨刀AI，其中后者还支持AI生成可交互组件功能。

结语

本文分享的MES生产管理系统原型设计案例无法代表设计标准，而是通过核心页面拆解，可以总结如何进行有效的设计，呈现清晰的业务流程和合理的页面布局。

产品经理们可以在实际工作中，借助素材模板和AI生成原型图能力，在有限的时间里更高效地完成这类MES生产管理系统的原型设计，加快开发进程。

注：文中案例来源于墨刀素材广场公开资源，仅用于学习交流。文中提到的工具仅作参考，无推广目的。
