1. 中断请求（IRQ）与可编程中断控制器（PIC）

中断是计算机响应硬件或软件事件的一种机制。在 x86 架构中，中断分为两类：

• 内部中断：由 CPU 内部事件触发，例如执行 int 指令或发生除零错误。
• 外部中断：由硬件设备通过中断控制器（如 PIC 或 APIC）向 CPU 发送信号触发，包括不可屏蔽中断（NMI）和可屏蔽中断（INTR）。

现代系统使用高级可编程中断控制器（APIC）来管理中断，APIC 通过 INTR 引脚向 CPU 发送中断请求。

IRQ 与优先级

传统 PIC 支持 16 个 IRQ，而 APIC 将 IRQ 的数量扩展到了 24 个。每个 IRQ 都有各自的优先级别。正在运行的线程随时可以被中断打断，进入中断处理程序。当优先级更高的中断来临时，即使当前正在执行优先级较低的中断处理程序，也会被打断，转而去执行更高级别的中断处理函数。

2. 中断请求级（IRQL）

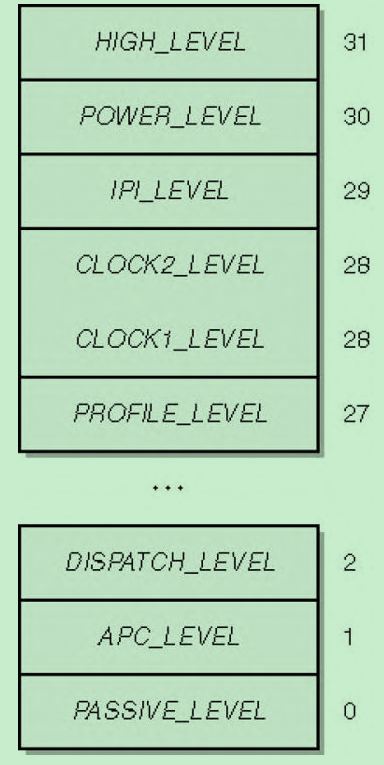

Windows 在硬件中断的基础上，提出了中断请求级（IRQL） 的概念，将中断优先级抽象为 32 个级别（0~31），数字越大，优先级越高。

• 0~2 级：软件中断，用于线程调度、异步过程调用（APC）等。
• 3~31 级：硬件中断，涵盖了 APIC 中的 24 个 IRQ 以及一些系统内部使用的级别。

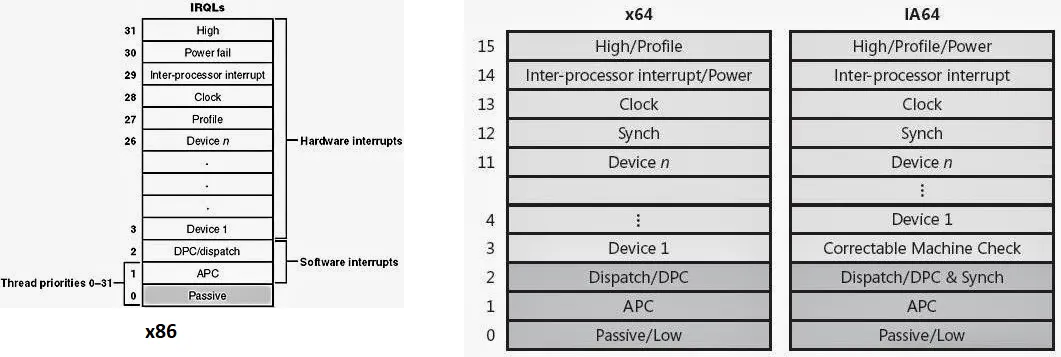

下图展示了32位Windows中的IRQL：

在64位Windows中，IRQL变为了16个：

DIRQL（设备中断请求级）

Windows 将 24 个硬件 IRQ 映射到了从 DISPATCH_LEVEL 到 PROFILE_LEVEL 之间的 IRQL 级别。不同硬件的中断处理程序运行在不同的 IRQL 级别上，这个级别被称为设备中断请求级（DIRQL）。

• Windows 大部分时间运行在软件中断级别（如 PASSIVE_LEVEL 或 APC_LEVEL）。
• 当设备中断来临时，操作系统会将当前处理器的 IRQL 提升至该设备对应的 DIRQL 级别，并执行中断处理函数（ISR）。
• 中断处理完成后，操作系统再将 IRQL 恢复到原来的级别。

下面说说比较重要的IRQL。

Passive

这是最低中断请求级别。在这个级别下，CPU可以响应所有的中断，并且可以执行所有内核操作，用户模式线程和大部分内核驱动入口点都是在这个级别中的。

Disaptch

内核调度器工作于这个IRQL。所以在这个大于等于级别上，不可以执行任何等待（互斥量、信号量、事件等），因为调度器无法在这样的级别中工作。并且在这个级别上，无法处理任何页错误。

3. 线程调度与线程优先级

线程优先级和 IRQL 是两个容易混淆的概念，需要明确区分：

• IRQL：是 CPU 级别的概念，用于屏蔽或允许特定类型的中断。所有用户应用程序都运行在 PASSIVE_LEVEL 级别，这是最低的 IRQL，因此可以被任何其他 IRQL 级别的程序（如中断处理程序）打断。
• 线程优先级：是操作系统调度器使用的概念，用于决定在众多就绪线程中，哪个线程能获得 CPU 时间片。线程优先级只在程序运行于 PASSIVE_LEVEL 级别时才有意义。

调度过程

负责调度线程的内核组件（调度器）运行在 DISPATCH_LEVEL 级别的 IRQL 上。当 IRQL 提升到 DISPATCH_LEVEL 时，所有应用程序线程的执行都会被暂停，等待调度器根据优先级算法重新选择下一个要运行的线程。

4. I/O 请求与中断处理上下文

当应用程序调用 ReadFile 等 I/O 函数时，内核会创建一个 I/O 请求包（IRP），例如 IRP_MJ_READ。这个 IRP 随后被传递到对应设备驱动程序的派遣函数中。

关键点：派遣函数运行在调用 ReadFile 的线程上下文中，也就是说，ReadFile 和驱动程序的派遣函数位于同一个线程上下文中。

中断服务例程（ISR）的执行

当一个硬件中断来临时，中断服务例程（ISR）是由最初被中断的线程执行的。Windows 没有为中断处理创建特殊的线程，ISR 由当时在被中断的处理器上运行的任意线程来执行。

重要特性：线程执行 ISR 所花费的时间，不计入该线程的时间片。这意味着，即使一个线程频繁地被中断并执行 ISR，也不会因此减少它运行用户代码的时间配额。
