链路聚合介绍、Eth-Trunk 里 manual 和 lacp 的区别

链路聚合

以太网链路聚合Eth-trunk,简称链路聚合。

多条以太网物理链路捆绑在一起成为一条逻辑链路，增加链路带宽。捆绑在一起的链路通过相互间的动态备份，有效提高链路可靠性。

链路聚合优势

传统技术中，网络规模扩大，需增加带宽，通常需要更换高速率的接口板和更换支持高速率接口板的设备的方式，此种方案需要耗费高额的费用，且不灵活。

链路聚合能够提高链路带宽，增强网络可用性，支持负载分担。

链路聚合的应用场景

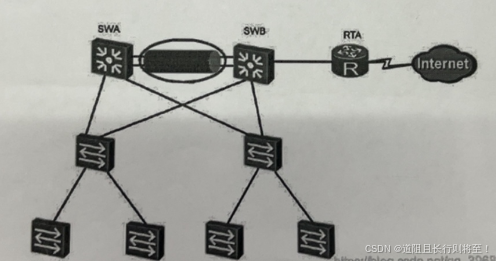

链路聚合一般部署在核心节点（骨干链路），以提升整个网络的数据吞吐量。

链路聚合的模式

手工模式：手工负载分担模式下所有活动接口都参与数据的转发，分担负载流量

LACP静态模式——提供链路间的备份

1. mode manual（手工模式）

• 中文：手工聚合
• 谁来控制：你手动加端口，设备不检查
• 特点：
  • 没有协议协商
  • 只要你把端口加进来，它就认为是好的
  • 坏了、插错、不匹配，设备也不知道
• 适合：低端设备、简单场景、不想折腾

mode manual（手工模式）配置模板。适合：简单网络、低端设备、不需要自动协商

# 1. 进入系统视图
sysname SW1

# 2. 创建 Eth-Trunk 并进入接口视图
interface Eth-Trunk 2
 mode manual load-balance
 quit

# 3. 加入物理端口（以 GE1/0/1 和 GE1/0/2 为例）
interface GigabitEthernet 1/0/1
 eth-trunk 2
 quit

interface GigabitEthernet 1/0/2
 eth-trunk 2
 quit

# 4. （可选）配置 trunk 类型
interface Eth-Trunk 2
 port link-type trunk
 port trunk allow-pass vlan 10 20

2. mode lacp（LACP 协议模式）

• 中文：LACP 动态聚合
• 谁来控制：设备之间自动协商、自动检测
• 特点：
  • 两端交换协议报文
  • 会自动检查：端口是否正常、速率是否一致、能不能聚合
  • 自动选活动口、备份口
  • 更稳定、更安全
• 适合：服务器、核心交换机、正式业务

mode lacp（动态聚合）配置模板。适合：服务器、核心、业务链路，自动协商 + 自动检测

两端配置一致（推荐）

A 端：

sysname SW1
interface Eth-Trunk 10
 mode lacp-static
 quit

interface GigabitEthernet 1/0/3
 eth-trunk 10
 quit

interface GigabitEthernet 1/0/4
 eth-trunk 10
 quit

B 端：

sysname SW2
interface Eth-Trunk 10
 mode lacp-static
 quit

interface GigabitEthernet 1/0/5
 eth-trunk 10
 quit

interface GigabitEthernet 1/0/6
 eth-trunk 10
 quit

3. 一句话总结

• manual：我让它聚，它就聚 → 笨但简单
• lacp：两边自己商量着聚，还会自检 → 聪明可靠
