光刻胶用流平剂（二）

第二节：光刻胶流平剂合成工艺技术路线和质量控制

一、光刻胶用有机硅烷类流平剂的合成技术和质量控制

有机硅烷类流平剂作为光刻胶中的关键助剂，主要通过显著降低表面张力来消除涂布缺陷、优化膜层平整度，对光刻图形化质量至关重要。

（一）有机硅烷类流平剂的种类与特点

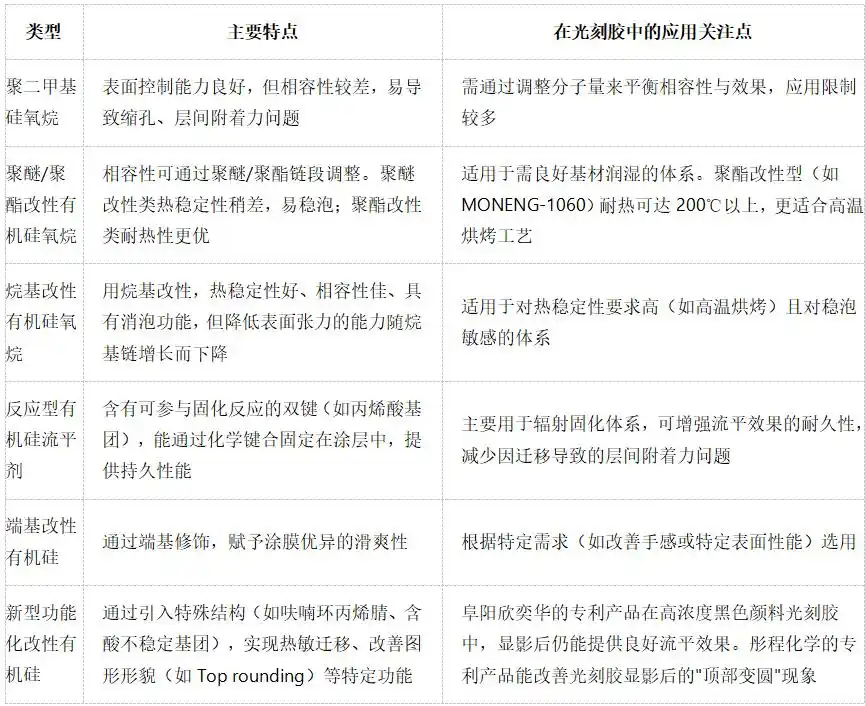

有机硅烷类流平剂的种类与特点

（二）合成方法和技术路线

1. 主流合成方法：硅氢加成反应

目前，硅氢加成反应是制备改性有机硅流平剂最主流和关键的方法。该方法利用含硅氢键（Si-H）的硅氧烷与含不饱和键的化合物（如烯烃、含双键的聚醚）在催化剂作用下发生加成反应。

反应通式：≡Si−H + CH2=CH−R → ≡Si−CH2−CH2−R

关键催化剂：氯铂酸（Speier催化剂） 或卡斯特催化剂（Pt/C等），是反应的核心。

技术优势：反应条件相对温和，可通过设计不同的含氢硅油和改性剂分子结构，精准合成具有特定性能的梳状或端基改性有机硅。

2. 具体技术路线与工艺参数

不同的改性类型对应不同的技术路线：

1）聚醚改性路线

工艺流程：以含氢硅油、聚醚（如环氧乙烷/环氧丙烷共聚物）为原料，在氯铂酸异丙醇溶液（催化剂，用量约50 ppm Pt） 存在下，于85-95℃ 反应4-8小时。

工艺控制：需惰性气体（如N₂）保护；通过傅里叶变换红外光谱（FTIR）监控2270 cm⁻¹处Si-H特征峰的消失，以判断反应终点。

2）合成新型热敏迁移流平剂（专利路线）

单体组合：如丙烯酸六氟丁酯、苯乙烯（高Tg单体）、马来酰亚胺、月桂烯（长链烯烃） 进行共聚。

工艺流程：采用溶液聚合法，以二甲苯为溶剂，AIBN或BPO为引发剂（用量约单体总重的3-6%），十二硫醇为链转移剂（控制分子量）。在60-80℃ 下，缓慢滴加单体混合物，反应2-4小时。

分子量控制：目标重均分子量（Mw）通常为8000-10000，分子量分布（PDI）控制在1.3-1.6 以保障迁移性。

3）合成含特殊官能团的流平剂（专利路线）

阜阳欣奕华路线：先使硅氧烷与含呋喃环丙烯腈反应，再引入丙烯基聚醚，最后通过水解和与丙烯酰氯反应接入活性基团。

彤程化学路线：以硅氧烷为骨架，通过硅氢加成接枝羟基苯烯烃，再引入酸不稳定基团（TGR保护），使其在光刻胶的酸性环境中发生反应，改善图形形貌。

（三）工艺流程与控制要点

以典型的改性有机硅流平剂合成为例，其通用工艺流程与控制要点如下：

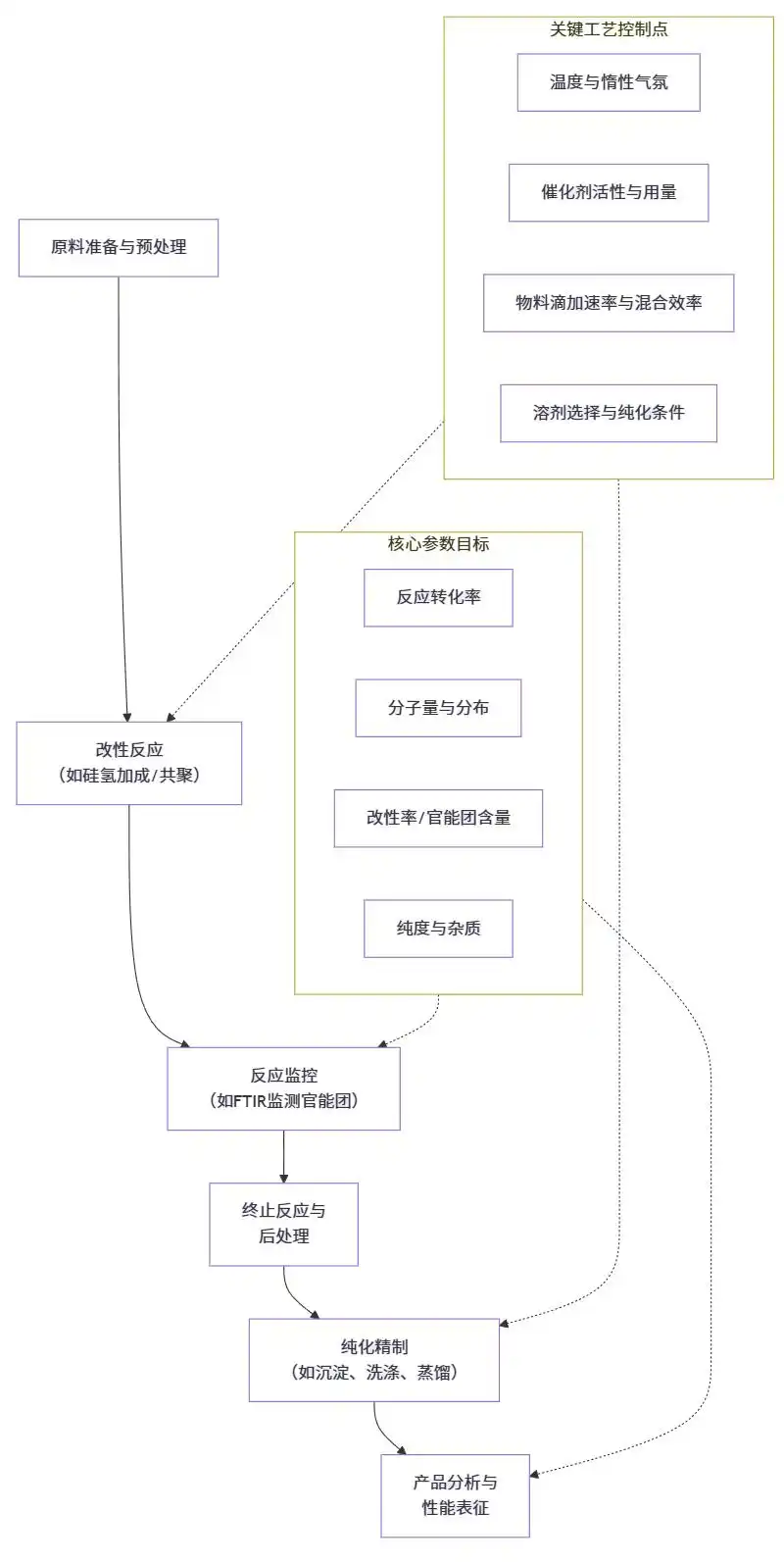

有机硅流平剂工艺流程

1. 原料准备与预处理：对含氢硅油等关键原料需进行水分和杂质含量控制。反应前通常需对反应器进行抽真空-充氮气置换，以去除氧气和水分。

2. 改性反应与监控：此为核心步骤。需严格控制上图中的各项工艺控制点。同时，如流程图所示，需利用FTIR等技术实时监控特征官能团（如Si-H键）的变化，以确保反应达到预期转化率。

3. 终止反应与后处理：反应达到终点后，及时加入终止剂（如氢醌甲基醚MEHQ）。后处理过程（如洗涤、萃取、蒸馏）需精细操作，以去除催化剂残留和未反应单体。

4. 纯化精制：常用方法包括溶剂沉淀法（如将反应液滴加到丙酮中，高速分散后抽滤）或减压蒸馏，以获取高纯度的流平剂产品。

（四）质量控制要点与核心参数

光刻胶用流平剂的质量控制需贯穿整个生产和应用过程。

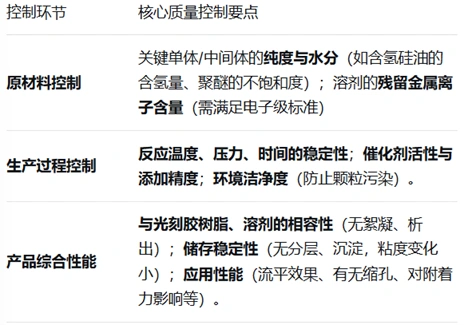

流平剂的质量控制

（五）核心参数及检测表征技术与方法

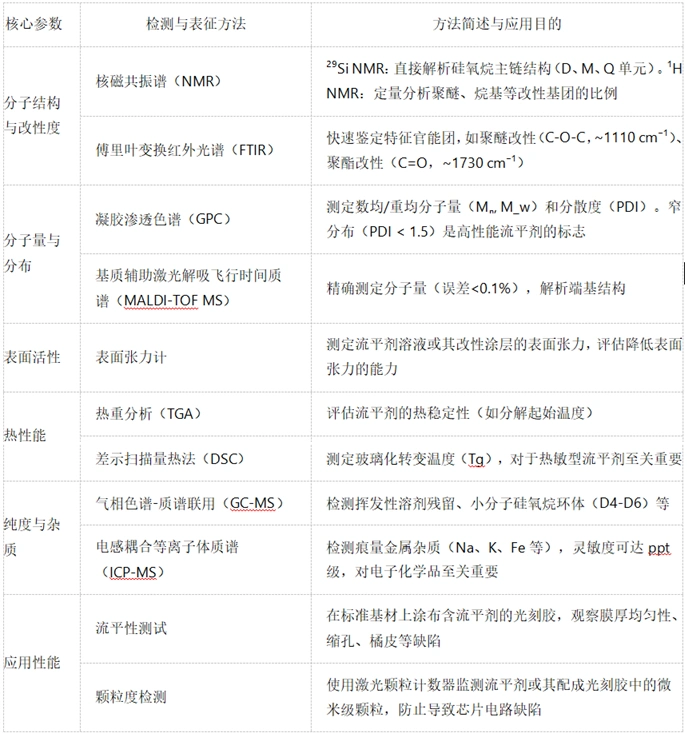

检测表征技术与方法

光刻胶用有机硅烷类流平剂的技术核心在于通过精密的分子设计和可控的合成工艺，实现其在复杂光刻工艺流程中的精准作用。未来的发展趋势是功能多元化（如热敏迁移）和性能精细化（如改善特定图形缺陷），并与新型光刻胶技术的演进紧密结合。

（未完待续）
