4.4 直方图局部均衡化（自适应均衡化）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

前言

前面讲到直方图均衡化，但是讨论的都是全局性的，像素是基于整个图像的灰度分布的变换函数修改的。这种全局性方法适合于整体增强，但当目的是增强图像中几个小区域的细节时，通常就会失败。这是因为在这些小区域中，像素的数量对计算全局变换的影响可以忽略，解决方法是设计基于像素领域的灰度分布的变换函数。
原理和全局直方图均衡化一样，因此这里不再阐述

1. 示例

1.1 示例代码

import numpy as np
import matplotlib.pyplot as plt
import cv2 as cv

if __name__ == '__main__':

    img = cv.imread('Image/Fig0406.tif',0)

    # 直方图均衡化
    imgHE = cv.equalizeHist(img)

    # 局部直方图均衡化
    kernelSize = 15  # 局部的大小，可以通过这个参数来调整变换效果
    clahe = cv.createCLAHE(clipLimit=0.0, tileGridSize=(kernelSize, kernelSize))  # 创建AHE对象
    imgAHE = clahe.apply(img)  # 对图像进行CLAHE处理

    # 显示图像
    plt.rcParams['font.sans-serif'] = ['SimHei']
    plt.rcParams['font.size'] = 20
    plt.figure(figsize=(25, 9))

    plt.subplot(131)
    plt.imshow(cv.cvtColor(img, cv.COLOR_BGR2RGB))
    plt.axis('off')
    plt.title('Original Image')

    plt.subplot(132)
    plt.imshow(cv.cvtColor(imgHE, cv.COLOR_BGR2RGB))
    plt.axis('off')
    plt.title('全局直方图均衡化')

    plt.subplot(133)
    plt.imshow(cv.cvtColor(imgAHE, cv.COLOR_BGR2RGB))
    plt.axis('off')
    plt.title('局部直方图均衡化')

    plt.tight_layout()
    plt.savefig('Image/Fig0406.png', transparent=True)
    plt.show()

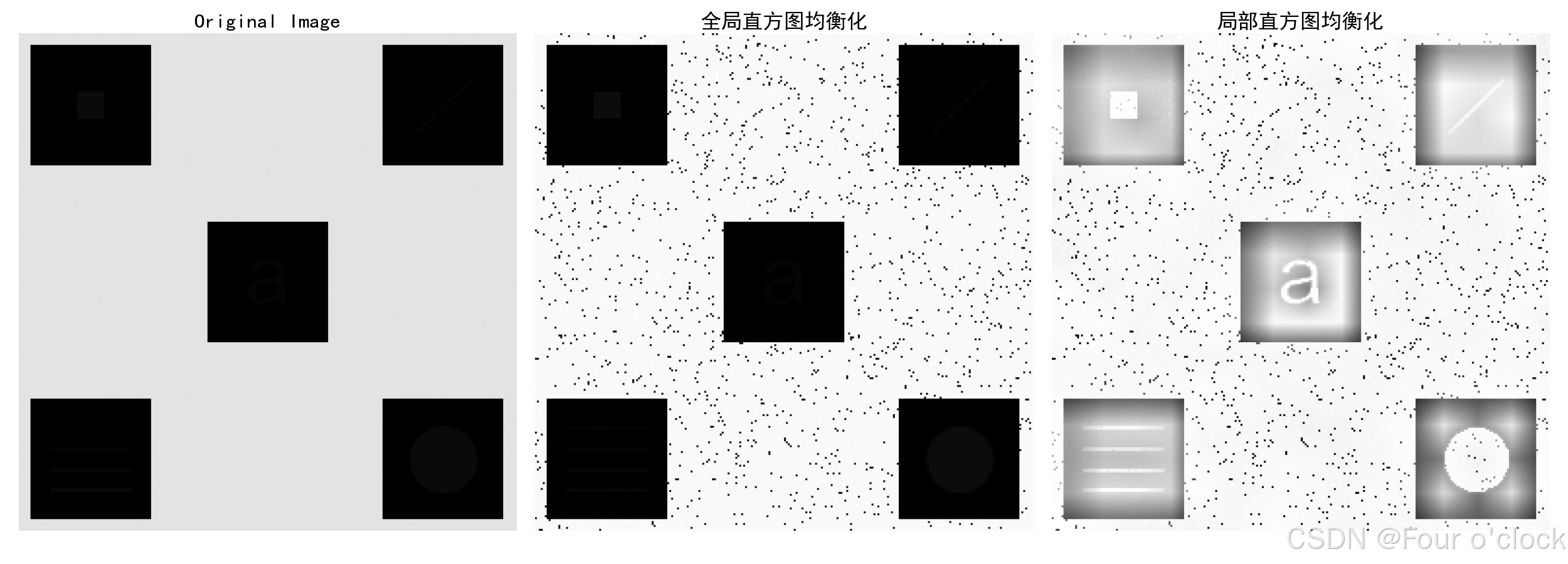

1.2 示例效果图

不用多说，全局直方图无法显示上图中的细节，而局部直方图却可以
