在自动化控制领域，三菱PLC一直以其稳定的性能和丰富的功能备受青睐。今天要给大家分享的是三菱PLC FX5U/Q系列程序功能块，它能直接在项目上使用，为我们带来快速便捷的编程体验。

一、强大实用的功能块

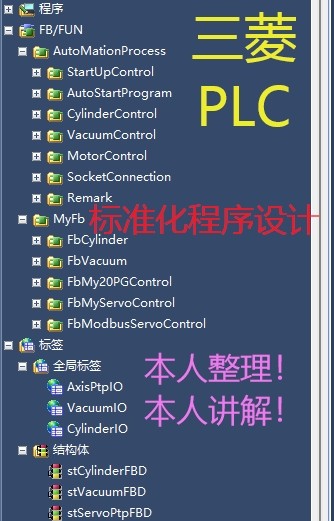

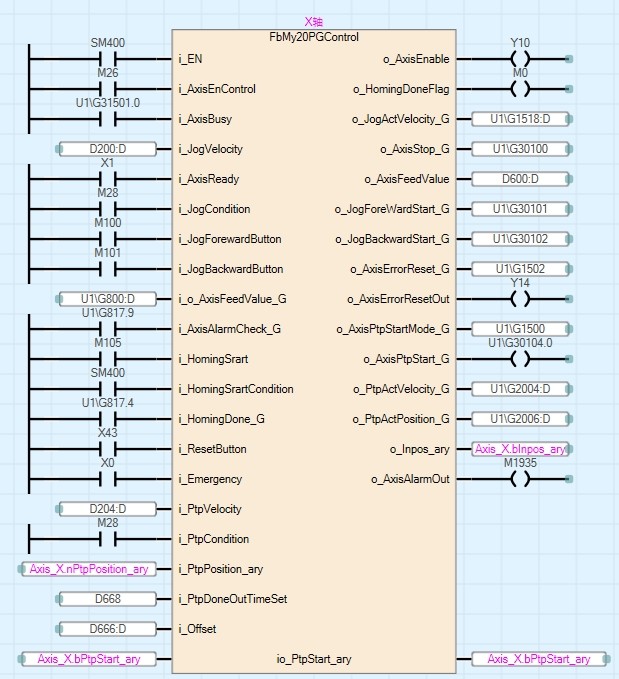

1. 脉冲轴控制功能块

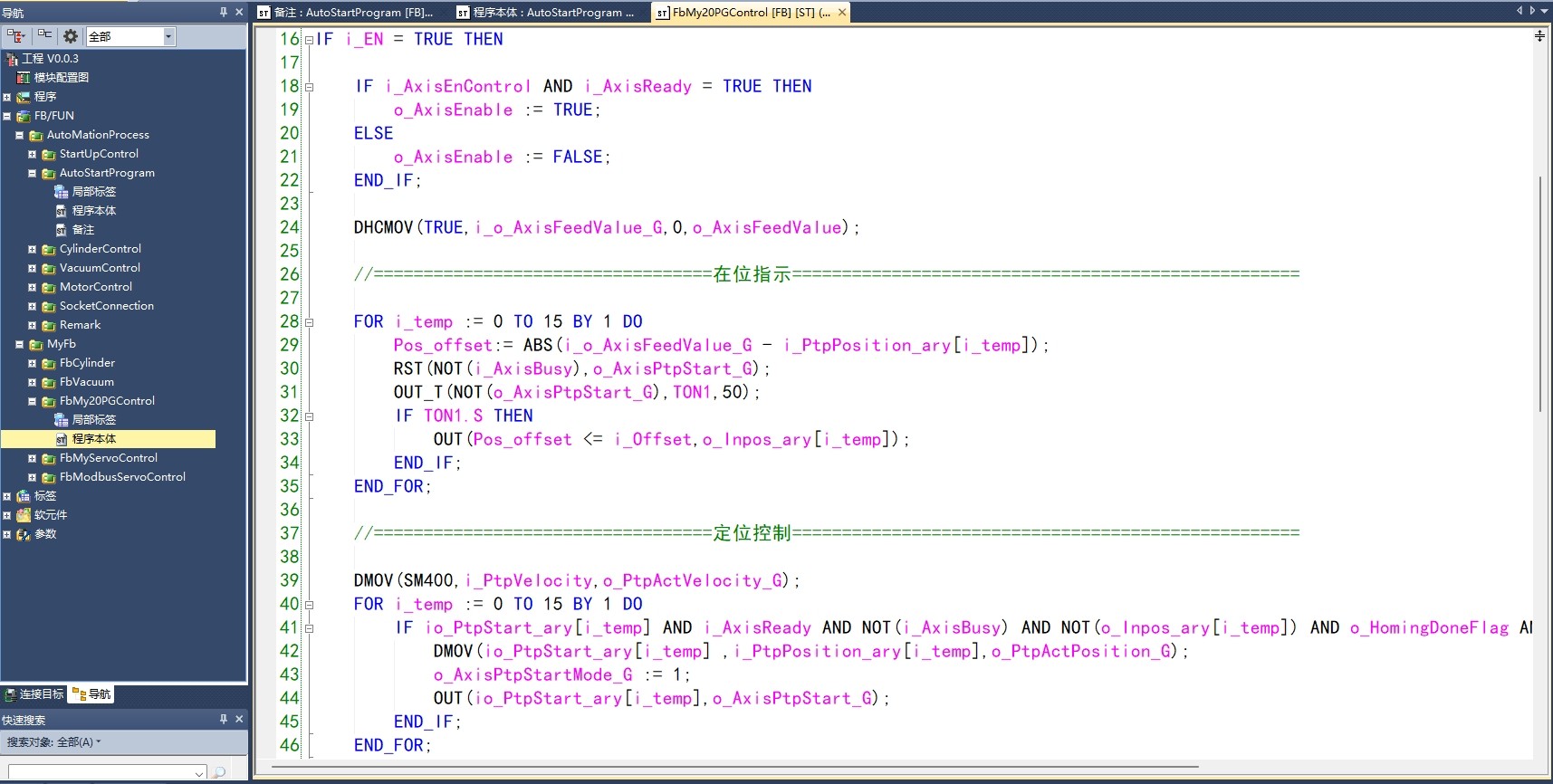

脉冲轴控制在自动化设备中极为关键，比如常见的数控加工机床的轴运动控制。在三菱PLC中，通过ST语言和梯形图结合编写的脉冲轴控制功能块，能精准地控制电机的转速、位置等参数。

下面来看一段简单的ST语言示例：

// 定义脉冲轴控制相关变量
VAR
    AxisNo : INT := 1; // 轴编号
    Speed  : DINT := 1000; // 速度，单位：脉冲/秒
    Position : DINT := 5000; // 目标位置，单位：脉冲
END_VAR

// 调用脉冲轴控制功能块
MC_MoveAbsolute(
    Axis := AxisNo,
    Position := Position,
    Velocity := Speed,
    OverV := 100,
    OverAcc := 100,
    OverDec := 100,
    CancelTraversing := FALSE,
    Interrupt := FALSE
);

这段代码首先定义了轴编号、速度和目标位置变量，然后调用 MC_MoveAbsolute 功能块，用于控制轴以指定速度移动到绝对位置。在梯形图中，我们可以通过直观的图形化方式来组织这些指令，让逻辑更加清晰。

2. 气缸控制功能块

气缸在自动化生产线的执行动作中应用广泛，像物料的夹紧、松开等操作。通过编写气缸控制功能块，我们可以轻松实现对气缸的伸缩控制。

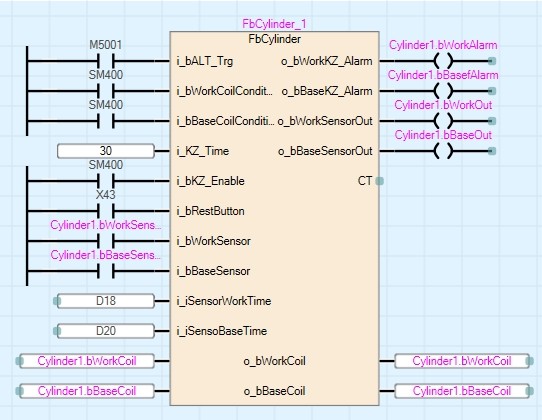

梯形图示例如下：

（这里假设X0为启动信号，Y0为气缸伸出控制，Y1为气缸缩回控制）

触点	线圈
X0常开触点	Y0线圈
X0常开触点取反	Y1线圈

当X0信号触发，气缸伸出；X0信号断开，气缸缩回。简单直观，易于理解和维护。

3. 真空控制功能块

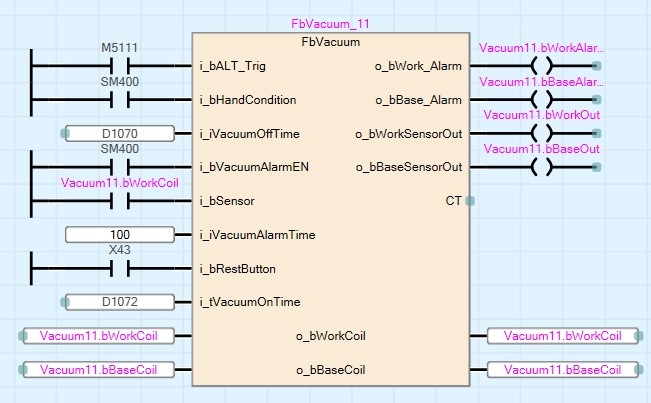

在一些需要吸附物料的自动化场景，如电子元件的搬运，真空控制就显得尤为重要。利用功能块，我们可以更好地管理真空发生器的开启与关闭。

ST语言实现：

VAR
    VacuumOn : BOOL; // 真空开启信号
    VacuumOff : BOOL; // 真空关闭信号
END_VAR

// 真空控制逻辑
IF VacuumOn THEN
    // 开启真空相关操作
    // 比如控制继电器输出开启真空发生器
    // 这里假设用Y2控制真空发生器
    Y2 := TRUE;
ELSIF VacuumOff THEN
    Y2 := FALSE;
END_IF;

这段代码根据真空开启和关闭信号来控制真空发生器对应的输出点。

4. Modbus通讯

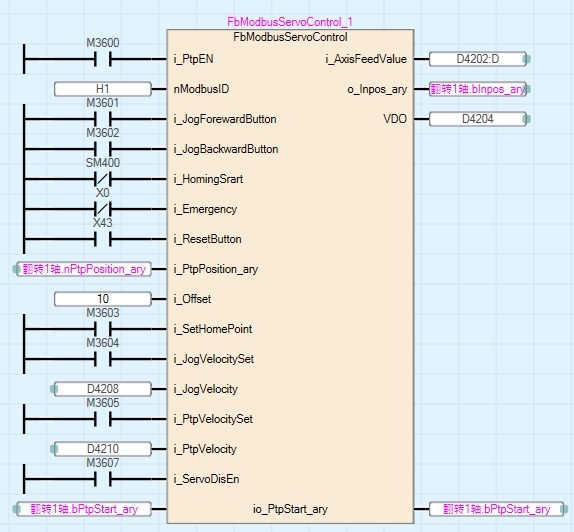

Modbus通讯在工业设备互联中扮演着重要角色，它允许不同设备之间进行数据交换。在三菱PLC中实现Modbus通讯，能够方便地与其他支持Modbus协议的设备进行对接。

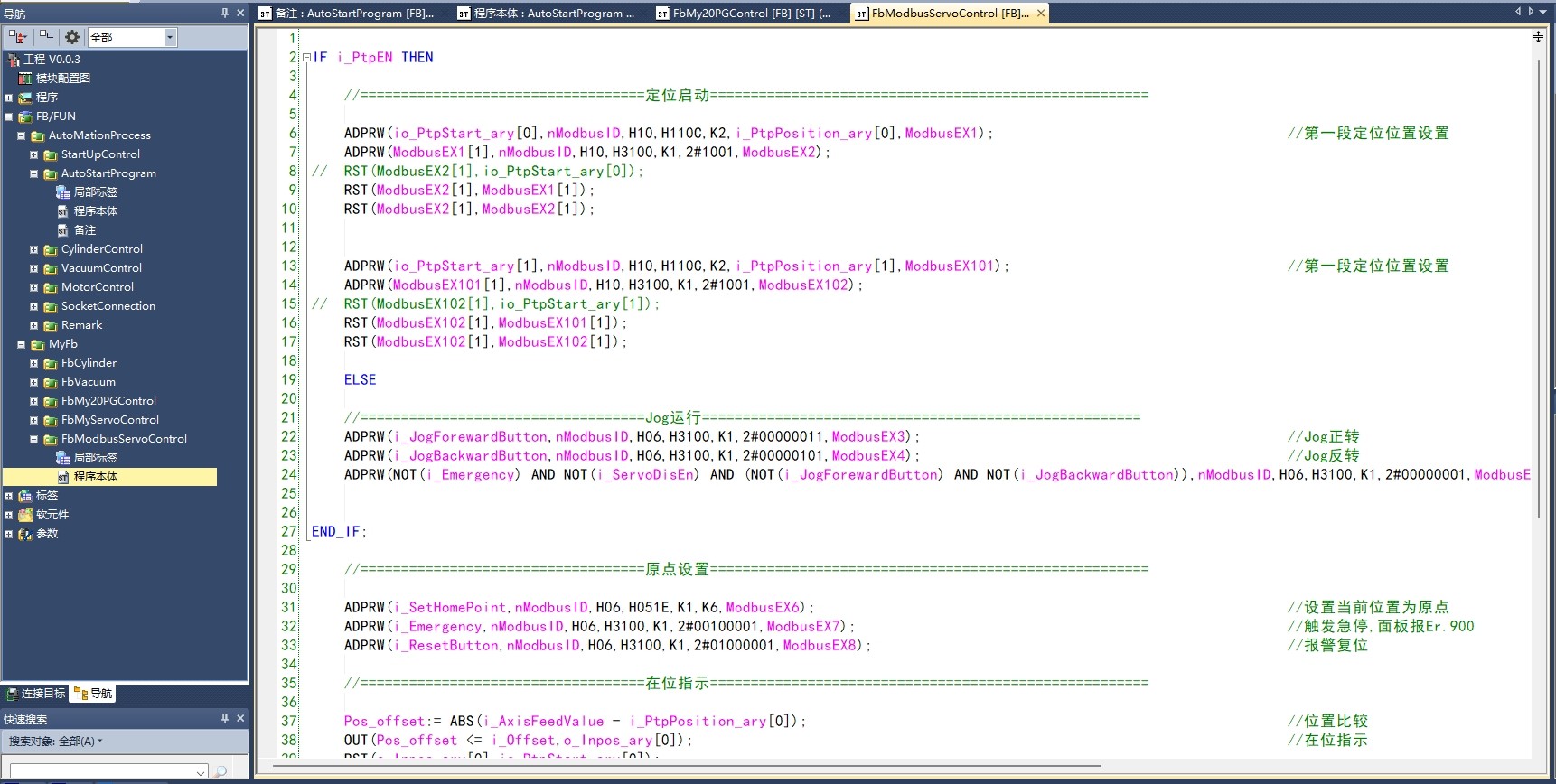

下面是一段简单的初始化Modbus通讯功能块的ST语言代码：

VAR
    CommPort : INT := 1; // 通讯端口号
    BaudRate : INT := 9600; // 波特率
    Parity   : INT := 0; // 奇偶校验位，0为无校验
END_VAR

// 调用Modbus初始化功能块
MBUS_INIT(
    PORT := CommPort,
    BAUD := BaudRate,
    PARITY := Parity,
    MODE := 0 // 主站模式
);

通过设置通讯端口号、波特率、奇偶校验位等参数，完成Modbus通讯的初始化，之后就可以进行数据的读写操作。

二、程序流程设计

整个程序采用ST语言和梯形图结合编写，目的就是为了简单易懂。对于初学者而言，梯形图直观的图形化展示，能快速理解程序逻辑；而ST语言则在复杂运算和逻辑处理上提供了强大支持。

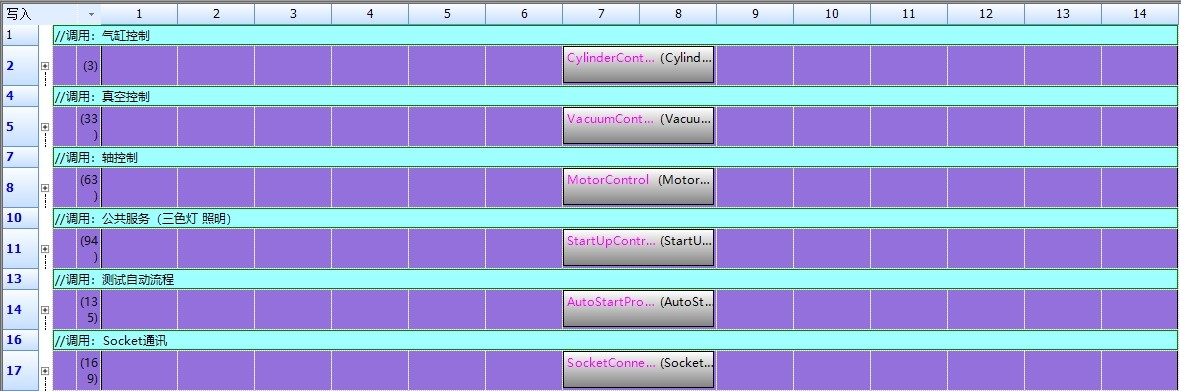

例如在一个完整的自动化项目中，程序流程可能是这样：首先初始化各个功能块，包括Modbus通讯、轴控制等。然后根据外部传感器信号触发相应的气缸、真空控制动作，同时通过轴控制实现设备的精准定位。在这个过程中，各功能块之间相互协作，共同完成自动化任务。

这种简单易懂的程序设计，不仅对初学者有很大帮助，对于有一定经验的工程师来说，也能在快速搭建项目框架、提高编程效率上有所提升。而且，当你掌握了这套框架之后，会发现它具有很强的通用性。因为不同品牌的PLC虽然指令集有所差异，但基本的控制逻辑是相通的，所以完全可以触类旁通地引用到其他品牌的PLC上面，大大拓宽了我们的编程视野和应用范围。

需要注意的是，本商品属于电子档，具有复制性，一旦售出，概不退换哦。希望大家能从这套三菱PLC FX5U/Q系列程序功能块中收获满满，在自动化编程的道路上越走越顺！
