计算机体系结构--Tomasulo算法

起源

• 由IBM开发，并于1966年在IBMS360/91大型机中首次实现，大约是在CDC6600中记分板首次亮相之后的3年。
• 动态调度硬件中的流水线，减少停顿。

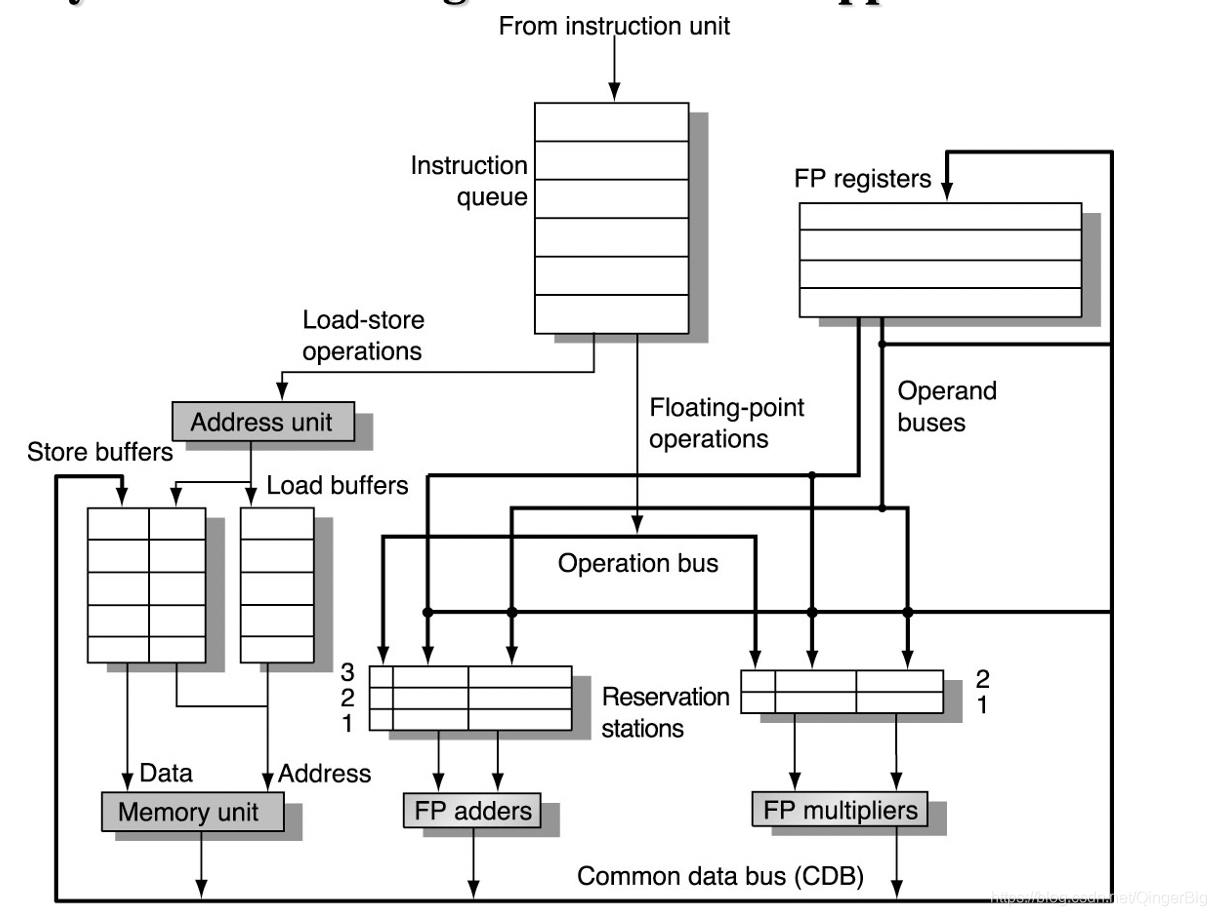

结构

Tomasulo与记分牌

提起Tomasulo算法一个经常与他进行对比的算法就是记分牌算法，有关记分牌的有关概念可以去看一下这篇博文文章传送门
它们的主要区别如下：
Tomasulo：

1. 控制与buffer分布在功能单元中。功能单元缓冲器被称为保留站，其具有未决指令和操作数以及其它指令状态信息。
   保留站有时被称为物理寄存器或重命名寄存器，而不是ISA指定的体系结构寄存器。
2. 指令中的ISA寄存器由值（如果可用）或指向稍后将提供该值的预留站(RS)的指针替换。这个过程称为寄存器重命名。避免RAW和WAW的风险，并且允许基于硬件的循环展开。
3. 指令结果不是通过寄存器，而是通过公共数据总线(CDB)从RSs（转发）到FU，CDB将结果广播到所有FU。
4. 加载和存储也被视为具有RSs的FU。
5. 整数指令可以通过分支，允许FP操作超出FP队列中的基本块。

算法步骤

• ISSUE：从挂起的指令队列中获取指令。
  -向空闲保留站发出指令（无结构性危险）。
  -所选RS标记为忙。
  -控制将可用的指令操作数值（来自ISA寄存器）发送到分配的RS。
  -尚未可用的操作数被重命名为将产生该操作数的RSs（寄存器重命名）。
• Execution(EX):对操作数进行操作。
  -当两个操作数都准备好后，就开始在分配的FU上执行。
  -如果所有操作数都没有准备好，观察公共数据总线(CDB)以获得所需的结果（通过CDB完成的转发）。
• Write result(WB):完成执行。
  -将公共数据总线上的结果写入所有等待单元
  -将保留站标记为可用。
