说明

说明

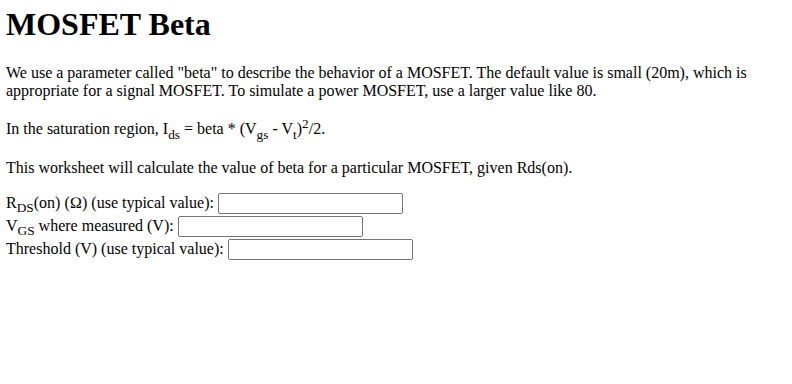

https://www.falstad.com/circuit/mosfet-beta.html 提供了一个根据 MOSFET 的导通电阻粗略计算Beta参数的方法：
在简化的 MOSFET 模型中，β表示晶体管的跨导能力（导电能力）。
对于 NMOS，在饱和区：

$I_{DS}=\frac{\beta}{2}(V_{GS}-V_t)^2$

其中：
- $I_{DS}$ ：漏极电流
- $V_{GS}$ ：栅源电压
- $V_t$ ：阈值电压（Threshold Voltage）
- $\beta$ ：MOSFET增益参数
β越大，同样的栅压下能流过的电流越大。

由 RDS(on) 求 β

MOSFET 完全导通时，相当于一个很小的电阻：

$R_{DS(on)}=\frac{V_{DS}}{I_{DS}}$

在小 $V_{DS}$ 条件下，MOSFET处于线性区：

$I_{DS}\approx \beta (V_{GS}-V_t)V_{DS}$

代入欧姆定律：

$R_{DS(on)} =\frac{V_{DS}} {\beta (V_{GS}-V_t)V_{DS}}$

约掉 $V_{DS}$ ：

$R_{DS(on)}=\frac{1}{\beta(V_{GS}-V_t)}$

因此,计算公式：

$\beta=\frac{1}{R_{DS(on)}(V_{GS}-V_t)}$

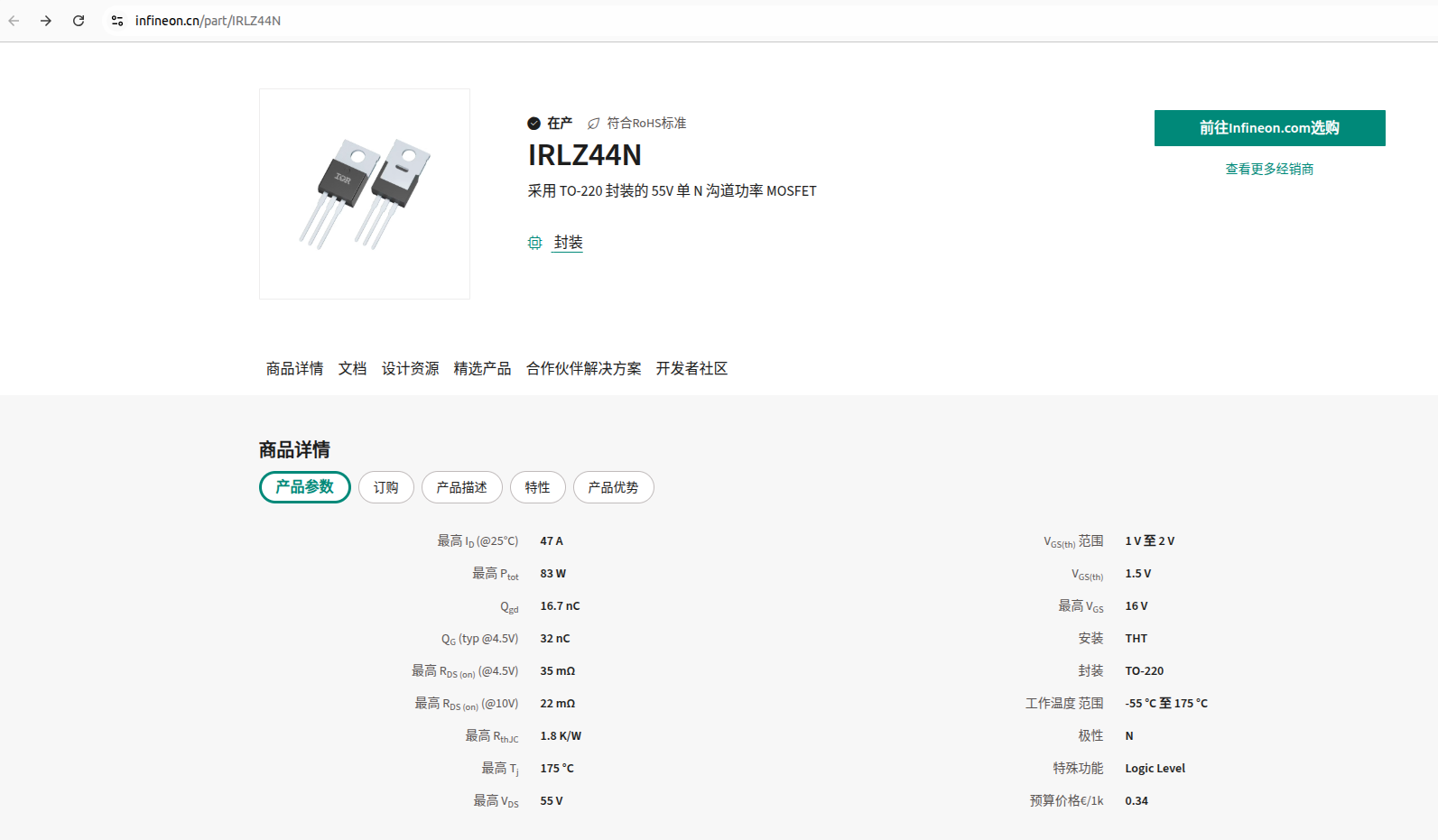

示例

在这里插入图片描述

按 10V 驱动计算

数据：

$R_{DS(on)}=22m\Omega$

$V_{GS}=10V$

$V_t=1.5V$

代入：

$\beta =\frac1{0.022(10-1.5)} = 5.35$

按 4.5V 驱动计算

代入：

$\beta =\frac1{0.035(4.5-1.5)} = 9.52$

代码实现

<html><head>
<meta http-equiv="content-type" content="text/html; charset=windows-1252"><style>#header + #content > #left > #rlblock_left,
#content > #right > .dose > .dosesingle,
#content > #center > .dose > .dosesingle
{display:none !important;}</style><style>img[src="http://s05.flagcounter.com/count/pTvk/bg=FFFFFF/txt=000000/border=CCCCCC/columns=6/maxflags=36/viewers=0/labels=0/"]
{display:none !important;}</style></head><body><h1>MOSFET Beta</h1>
We use a parameter called "beta" to describe the behavior of a MOSFET.  The default value is small (20m), which is appropriate for a signal MOSFET.  To simulate
a power MOSFET, use a larger value like 80.
<p>
In the saturation region, I<sub>ds</sub> = beta * (V<sub>gs</sub> - V<sub>t</sub>)<sup>2</sup>/2.
</p><p>
This worksheet will calculate the value of beta for a particular MOSFET, given Rds(on).
</p><p>

<script>



function units(x) {
	 x = x.trim();
   if (x.match(/m$/)) {
       x = x.replace(/m$/, "");
  	return .001 * x;
   }
   // don't think we need this but you never know
   if (x.match(/u$/)) {
       x = x.replace(/u$/, "");
       return 1e-6 * x;
   }

   return x;
}

function calc() {
   var rds = units(document.getElementById('rds').value);
   var vgs = units(document.getElementById('vgs').value);
   var vt = units(document.getElementById('vt').value);
   var beta = Math.abs(1/(rds*(vgs-vt)));
   document.getElementById('result').innerHTML = "beta = " + beta;
}

</script>
</p><form action="/action_page.php">
  R<sub>DS</sub>(on) (Ω) (use typical value): <input type="text" id="rds" oninput="calc()"><br>
  V<sub>GS</sub> where measured (V): <input type="text" id="vgs" oninput="calc()"><br>
  Threshold (V) (use typical value): <input type="text" id="vt" oninput="calc()"><br>
</form>
<div id="result">

</div>


</body></html>

units()

function units(x) {
    x = x.trim();

    if (x.match(/m$/)) {
        x = x.replace(/m$/, "");
        return .001 * x;
    }

    if (x.match(/u$/)) {
        x = x.replace(/u$/, "");
        return 1e-6 * x;
    }

    return x;
}

用于处理单位：

输入	返回
`20m`	0.02
`50m`	0.05
`10u`	0.00001
`4`	4

calc()

var rds = units(...);
var vgs = units(...);
var vt  = units(...);

var beta = Math.abs(
    1/(rds*(vgs-vt))
);
