RS485通信电路注意要点

一、RS485共模电压

RS485通讯的共模电压范围为 -7V 至 +12V，RS485通讯的共模电压范围 是其实现长距离、抗干扰通信的关键特性。

核心定义

共模电压 指的是RS-485总线中，A线和B线对公共地（GND）电压的平均值。
V_cm = (V_A + V_B) / 2
共模电压范围 则是指收发器的接收器能够正确识别差分信号，而不受共模电压影响的工作电压范围。
根据TIA/EIA-485-A标准，一个标准的RS-485收发器必须能够在其接收器输入端的共模电压在 -7V 至 +12V 范围内时，正常工作。

为什么需要这个范围–地电位差

这个宽范围的设计主要是为了应对现实应用中的地电位差问题：
地电位差： 在长距离通信（例如超过100米）中，总线两端的设备接地参考点可能存在显著的电压差。这是由于接地电阻、线缆电阻以及环境电磁干扰等因素造成的。这个地电位差会直接叠加在A线和B线的信号上，表现为共模电压。从而导致RS-485网络中不同节点的参考地之间存在的电压差异。
产生原因：
接地电阻： 接地桩本身有电阻，大电流流过时会产生电压降。
电缆电阻： 长距离的地线本身有电阻，电流流过会产生电压降。
电磁感应： 附近的动力电缆、电机等大功率设备会产生变化的磁场，在通信线路和地线回路中感应出电压。
漏电流： 系统中其他设备的漏电流通过地线流回。
这个电位差 Vg可能从几毫伏到几伏，在极端情况下甚至可达数十伏。

共模电压与差分信号的关系

RS-485通信的实质是依赖差分电压，而不是绝对的对地电压。
逻辑 1： V_A - V_B < -200mV （通常B线电压高于A线）
逻辑 0： V_A - V_B > +200mV （通常A线电压高于B线）
只要共模电压 V_cm 保持在 -7V 到 +12V 之内，无论A和B各自对地的绝对电压是多少（例如 A= -2V, B=+3V 或 A=+10V, B=+5V），接收器都能准确地提取出 V_A - V_B 这个差分值，从而判断出逻辑状态。但如果共模电压超出范围接收器的承受范围，则会导致通信失败。

例子：

假设在节点1，驱动器发送一个逻辑0：
VA1=+5V
VB1=0V
节点1的共模电压
Vcm1= (5 + 0) / 2 = +2.5V
差分电压： 5 - 0 = +5V （表示逻辑0）
现在，假设存在地电位差
Vg=+8V（即接收端的地 GND2比发送端的地 GND1高8V）。
那么在节点2（接收端）测量到的是：
VA2=5V+8V=+13V
VB2=0V+8V=+8V
节点2的共模电压
Vcm2= (13 + 8) / 2 = +10.5V
差分电压： 13 - 8 = +5V （依然正确表示逻辑0）
在这个例子中，尽管差分电压依然是+5V（通信内容正确），但接收器输入端看到的共模电压已经高达 +10.5V。这已经非常接近标准RS-485收发器共模范围的上限（+12V）了。如果 Vg 再大一些，比如达到+10V，那么
Vcm2就会达到+12.5V，超出了接收器的共模电压范围（-7V ~ +12V），导致通信失败。

二、TVS管的选取

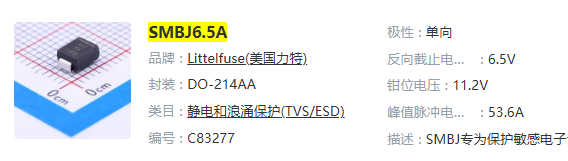

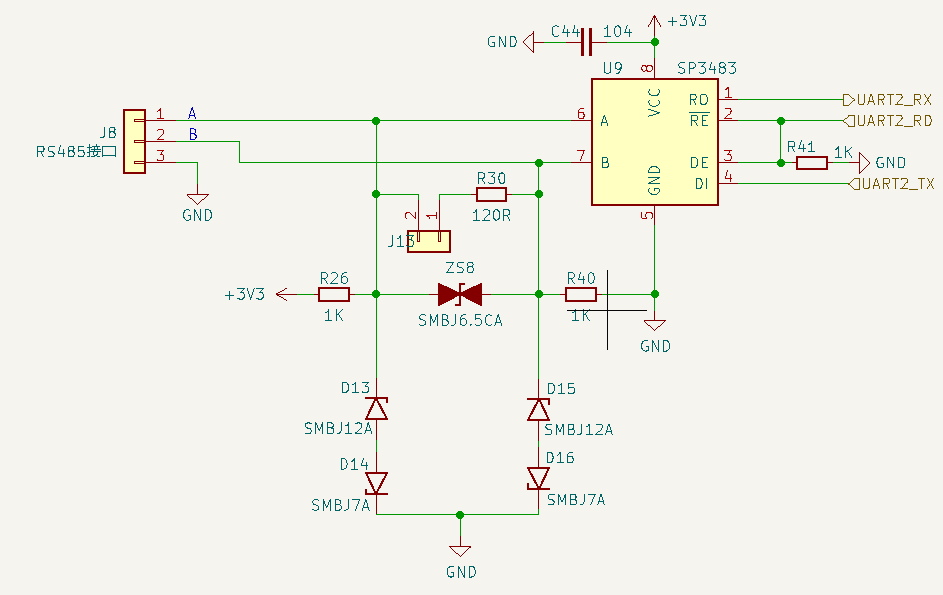

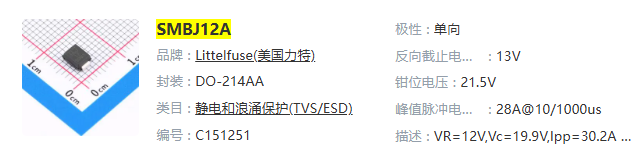

方案1：SMBJ7A、SMBJ12A方案；

使用SMBJ7A和SMBJ12A，来对抗AB线可能出现的共模电压~7+12V。它们的击穿电压（7.5V/13.3V）高于RS-485的正常差分电压（通常±6V），不会影响正常通信。
但SMBJ7A和SMBJ12A的钳位电压太高了，远超芯片防护能力，有损坏芯片的风险，不推荐使用。

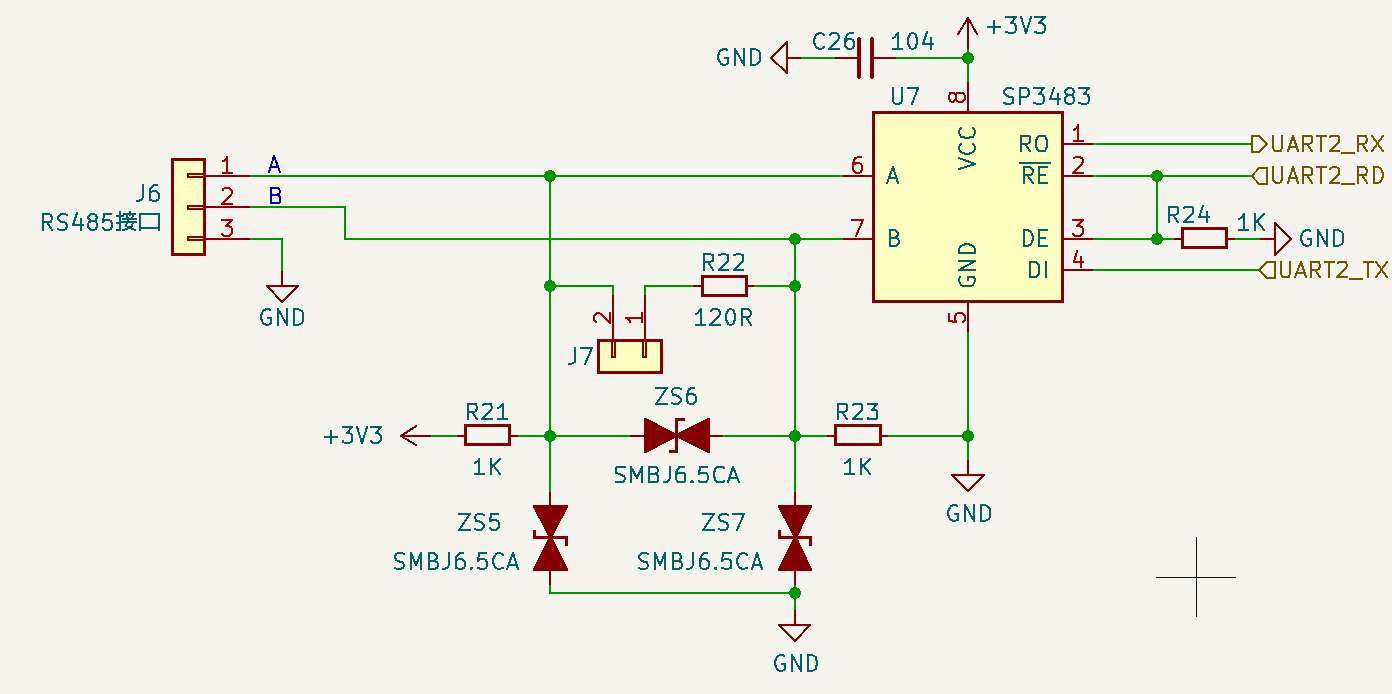

方案二：SMBJ6.5CA方案

SMBJ6.5CA的钳位电压低，没有损失芯片的风险。但其反向击穿电压VBR为7.22–7.98V，当 RS485 总线因瞬态浪涌出现接近 12V 的电压时，该稳压管会提前击穿。这种情况下，稳压管会长期处于微导通状态，不仅漏电流增大、器件温升，严重时还会出现热失控，既无法起到有效稳压保护，还会影响 RS485 总线的正常通信。
型号：SMBJ6.5CA
反向截止电压（VRWM）：6.5V
反向漏电流（IR）：500 μA
测试电流（IT）：10 mA
击穿电压（VBR）：7.22~7.98 V
峰值脉冲电流（IPP）：53.6A
最大钳位电压（VC）：11.2 V
关键参数解析：
反向截止电压（VRWM）：器件正常工作时的最大反向工作电压，在此电压下反向漏电流处于规定范围内（本型号为 6.5V），器件不导通。
反向漏电流（IR）：在反向截止电压（VRWM=6.0V）下的反向漏电流（本型号为 500μA），漏电流越小，器件的节能性和稳定性越好。
测试电流（IT）：测量击穿电压（VBR）时施加的标准反向电流（本型号为 10mA），为行业通用测试条件。
击穿电压（VBR）：当反向电流达到测试电流（IT=10mA）时的反向电压，是器件从 “截止” 到 “导通” 的临界电压，本型号范围为 7.22~7.98V.
峰值脉冲电流（IPP）：在 10/1000μs 脉冲波形下，器件能承受的最大非重复反向脉冲电流（本型号为 53.6A），超过此电流可能导致器件永久损坏。
最大钳位电压（VC）：当通过峰值脉冲电流（IPP=53.6A）时，器件两端的最大电压值（本型号为 11.2V），体现钳位保护能力 —— 确保被保护电路的电压不超过此值。
方案分析：
SMBJ6.5CA的击穿电压仅为7.22V~7.98V，位于485通讯共模电压范围之内，有可能被击穿，增加负载，导致信号衰减；产生非线性失真和信号畸变。

最佳方案

推荐电路：GDT + PTC + TVS
1.第一级（粗防护）- 气体放电管（GDT）：
在端口最前端放置一个三极GDT，一端接A，一端接B，一端接地（PE，保护地）。
作用：承受极高的雷击浪涌电流（如10kA以上），将绝大部分能量泄放到大地。它的响应速度慢（~100ns），钳位电压高（数百伏）。
2. 第二级（限流）- 自恢复保险丝/PPTC：
在GDT之后，A线和B线上各串联一个PPTC。
作用：当GDT导通后的大电流流过时，PPTC会迅速变为高阻态，限制后续电路的电流，保护第二级的TVS管。
3. 第三级（精防护）- 优化的TVS阵列或TVS管：
在PPTC之后，靠近RS-485芯片放置。
选择：
选项A（高性能）：使用专门为浪涌设计的TVS阵列，如SM712。这款器件是专为RS-422/485设计的，内部已经集成了A-GND、B-GND和A-B的TVS，且参数经过优化（A/B对地钳位约13.3V，A-B钳位约7.5V），通流能力可达4.5A（8/20μs），远强于SRV05-4。
选项B（高性价比）：采用方案二，即三颗SMBJ6.5CA。在GDT和PPTC的“减压”下，到达TVS的能量已经大大减少，此时SMBJ6.5CA足以完成最终的精密钳位任务，且保持了完美的对称性。
4.第四级：总线上每个节点的485收发芯片旁的AB线上均加10Ω电阻
这个分级方案的优点：
各司其职：GDT泄放大部分能量，保险丝进行过流保护，TVS进行精密低压钳位，10Ω电阻降低振铃的影响。

10Ω电阻作用

在RS-485电路的A、B线上串联一个10欧姆的小电阻是一个非常常见且重要的设计实践。这个电阻通常被称为 “串联匹配电阻” 或 “阻尼电阻”。
主要作用：抑制高频振荡和过冲/下冲

• 问题根源：RS-485通信是高速数字信号，在长距离传输时，传输线效应会变得明显。电缆的分布电感和分布电容会形成LC谐振电路。当发送器输出一个快速的边沿（上升沿或下降沿）时，这个信号会在电缆上产生振铃（Ringing），即信号在稳定前会在高电平和低电平之间来回振荡。
• 振铃的危害：
  a. 误触发：过冲和下冲可能超过接收器的输入阈值，导致接收端误判为多个脉冲，造成通信错误。
  b. 电磁干扰（EMI）：振铃是高频噪声的主要来源，会加剧EMI，可能使产品无法通过电磁兼容性测试。
• 解决方案：串联的10欧姆电阻增加了信号路径上的阻尼，消耗了谐振能量，就像在振荡的钟摆上加了空气阻力一样，使其能够快速平稳下来，从而显著减小甚至消除振铃。
  其他作用与考量

1. 限流与故障保护：
   当总线发生短路（如A、B线意外短接）或产生大电流瞬变时（如热插拔引起的浪涌），这个小电阻可以限制瞬间电流，为驱动芯片提供一定程度的保护。
   它与端接电阻（如120Ω）共同作用，可以限制短路电流。例如，在12V供电下，如果A、B短路，没有串联电阻时短路电流理论上无限大（仅受驱动器内阻限制）。有了10Ω电阻，短路电流会被限制在 12V / (10Ω + 10Ω + 驱动器内阻)，这是一个更安全的值。
2. 减缓边沿速率：
   电阻与节点的寄生电容（收发器输出电容、PCB走线电容、连接器电容等）形成一个RC低通滤波器。这会稍微减缓信号的上升/下降沿。
   好处：更平缓的边沿产生的谐波更少，有助于降低EMI。
   代价：这会限制通信的最高波特率。但对于大多数应用（如115200bps甚至1Mbps），10欧姆电阻带来的延时通常可以忽略不计。
   设计要点与注意事项
3. 位置至关重要：这个电阻必须尽可能地靠近RS-485收发器芯片的A、B输出引脚放置。目的是在振铃和反射的能量进入PCB走线或电缆之前就将其抑制住。如果放得远，就失去了其最重要的作用。
4. 功率选择：
   正常情况下，流过电阻的电流很小（由端接电阻决定，例如 5V / 120Ω ≈ 42mA），功耗很低（I²R ≈ (0.042A)² * 10Ω ≈ 0.018W）。
   -但在总线短路等故障情况下，功耗会急剧上升。因此，通常推荐使用 ≥ 0805封装的电阻，其功率额定值（如1/8W或1/4W）足以应对这些瞬态事件，提供更好的可靠性。
5. 阻值选择：
   -10Ω是一个经验值，在大多数情况下效果很好。
   -理论上，最佳的串联匹配电阻值 R_s 应等于传输线的特征阻抗 Z_0（通常是120Ω）减去驱动器的输出阻抗 R_out（通常很小，几欧姆到十几欧姆）。即 R_s = Z_0 - R_out。
   -在实际工程中，由于驱动器的输出阻抗是非线性的，且布线等因素会影响阻抗，所以通常通过实测信号波形来微调这个阻值。可以使用示波器观察信号边沿，在确保没有明显振铃的前提下，选择一个能令信号最干净的阻值（可能在5Ω到22Ω之间）。
6. 与端接电阻的关系：
   -串联匹配电阻不能替代总线两端的端接电阻。它们是相辅相成的关系。
   -端接电阻（通常为120Ω，并联在总线两端）用于消除在电缆末端的信号反射。
   -串联匹配电阻（串联在驱动器端）用于抑制在源端的振铃和过冲。
   -在一个完整的RS-485系统中，通常会在总线两个远端各放置一个端接电阻，并在每一个节点的驱动器输出端都串联一个10Ω左右的电阻。
   总结
   在RS-485电路的A、B线上串联10欧姆电阻，是一个简单、低成本且极其有效的措施，其主要作用是：
   -抑制信号振铃和过冲，提高信号完整性。
   -降低电磁干扰（EMI）。
   -提供有限的短路电流保护。
   设计黄金法则：使用10Ω，0805或更大封装的电阻，并尽可能靠近收发器芯片的引脚放置。对于要求极高的系统，应通过示波器观察信号质量来最终确定最佳阻值。

120Ω匹配电阻

120Ω匹配电阻必须用在RS485总线最远的两个节点，中间节点不能有120R匹配电阻。
总线上有多个设备，中间的设备不应安装终端电阻，否则多个120Ω电阻并联，负载电阻越小，需要芯片输出的电流越大，则产生的电压会很低，即会导致信号过度衰减，又可能因为过流将485芯片烧坏。

核心作用：

消除信号反射，保证信号完整性
120Ω匹配电阻最根本的作用，就是为了解决信号在传输线末端的反射问题，从而确保在高速传输下数据的可靠性和正确性。

详细原理分析

1. 传输线理论
当通信信号的上升/下降时间非常短（即频率很高或变化很快），并且传输距离较长时（通常超过信号波长的1/10），电缆就不能再被视为一根简单的导线，而必须看作 “传输线”。
特性阻抗： 传输线本身对高速信号呈现的阻抗，被称为“特性阻抗”。RS-485标准所推荐使用的双绞线电缆，其特性阻抗典型值就是 120Ω。
2. 信号反射是如何产生的？
信号就像波浪在一条水渠中前进。
当波浪到达水渠的尽头时，如果尽头是敞开的（阻抗无限大，相当于开路），波浪会全部反射回来。
如果尽头是完全堵死的（阻抗为零，相当于短路），波浪也会全部反射回来，但方向相反。
只有当水渠的尽头连接到一个能完全吸收波浪能量的装置时，波浪才会平静地消失，不会产生任何反射。
在电路中也是如此：
如果RS-485总线的末端是悬空的（高阻抗），信号到达末端后会产生强烈的反射。
这个反射信号会叠加在原始信号上，造成波形畸变，可能导致：
数据错误： 接收方误判‘0’为‘1’，或‘1’为‘0’。
通信不稳定： 时好时坏，尤其是在数据量大或距离长时。
过冲和下冲： 电压超过芯片的承受范围，长期可能损坏器件。
3. 120Ω电阻如何解决问题
根据传输线理论，要完全消除反射，必须在传输线的末端连接一个与传输线特性阻抗阻值相等的电阻。
因此，在RS-485总线的最远端（即总线型拓扑的两个末端），A、B线之间并联一个120Ω的电阻。
这个电阻的作用就是：
当信号传播到总线末端时，这个120Ω的电阻为信号提供了一个完美的“能量吸收器”，让信号感受到的阻抗正好是120Ω，与电缆的特性阻抗匹配。信号能量被电阻吸收并转化为热量，从而没有任何能量被反射回去。

应用

安装位置：
必须安装在物理上距离最远的两个节点上。
一个标准的RS-485总线网络，有且只有两个120Ω终端电阻，分别位于总线的最始端和最末端。
网络拓扑：
RS-485标准要求使用总线型拓扑（一条主干，所有设备并联挂接在上面），严禁使用星型或树型拓扑，否则即使有终端电阻也无法有效匹配阻抗。
何时需要
通信速率高或传输距离长时必须使用。一个经验法则是：当信号的传输延迟（电缆长度除以光速）超过信号上升时间的1/2时，就必须考虑终端匹配。
对于低速、短距离的现场应用（例如，9600bps，距离10米以内），反射的影响可能不明显，可以不加。但在大多数工业应用中，加上它是保证可靠性的最佳实践。
电阻值的选择：
理论上应严格等于电缆的特性阻抗。虽然120Ω是标准值，但如果使用非标准电缆，可以通过测量或查阅电缆规格书来确定。有些情况下会使用略小的电阻（如100Ω）来补偿节点负载带来的影响。

总结

电阻值 120Ω (标准双绞线特性阻抗)
作用 阻抗匹配，消除信号反射
目的 保证信号完整性，提高通信可靠性和抗干扰能力
安装位置 总线型网络的物理始端和末端，各一个
安装方式 并联在差分信号线A和B之间
简单来说，可以把120Ω终端电阻理解为RS-485高速公路两端的“终点缓冲器”，确保数据包（信号）到达终点时能平稳停下，而不会撞墙弹回。
