全国产T3+FPGA的SPI与I2C通信方案分享

近年来，随着中国新基建、中国制造2025规划的持续推进，单ARM处理器越来越难胜任工业现场的功能要求，特别是如今能源电力、工业控制、智慧医疗等行业，往往更需要ARM + FPGA架构的处理器平台来实现例如多路/高速AD采集、多路网口、多路串口、多路/高速并行DI/DO、高速数据并行处理等特定功能，因此ARM + FPGA架构处理器平台愈发受市场欢迎。

因此，创龙科技一年前正式推出了国产化率100%的ARM + FPGA工业核心板，它基于全志T3 + 紫光同创Logos处理器设计。

全志T3为准车规级芯片，四核ARM Cortex-A7架构，主频高达1.2GHz，支持双路网口、八路UART、SATA大容量存储接口，同时支持4路显示、GPU以及1080P H.264视频硬件编解码。另外，创龙科技已在T3平台适配国产嵌入式系统翼辉SylixOS，真正实现软硬件国产化。

紫光同创Logos PGL25G/PGL50G FPGA在工业领域应用广泛，逻辑资源分别为27072/51360，与国外友商产品pin to pin兼容，主要用于多通道/高速AD采集或接口拓展。因其价格低、质量稳定、开发环境易用等优点，受到工业用户的广泛好评。尤其是开发环境，最快3天可完成从国外友商产品到紫光同创产品的切换。

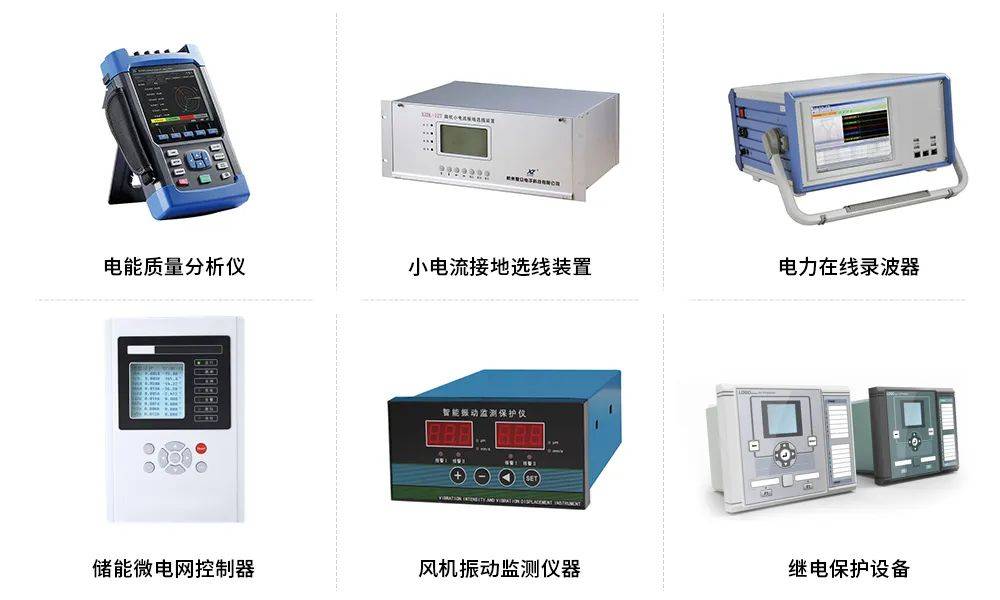

图1 ARM + FPGA典型应用场景

SPI通信优势与应用场景

SPI(Serial Peripheral Interface)是一种用于串行数据传输的通信协议，SPI通信具有带宽高、实时性强、传输速度快、连接简单、可靠性高和灵活性强等优势。

SPI协议适用于许多嵌入式系统和外围设备之间的通信需求，可提供快速、可靠和灵活的数据传输，非常适合“小数据-低时延”和“大数据-高带宽”的应用场景。

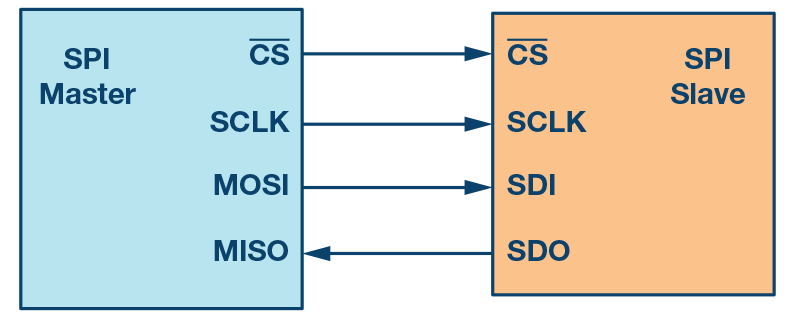

图2 SPI通信总线

I2C通信优势和应用场景

I2C(Inter-Integrated Circuit)是一种串行双向通信协议，I2C通信具有硬件资源需求低、简单灵活、可靠性高和支持多种设备类型等优势。

I2C协议可提供简单、可靠和灵活的数据传输。它广泛应用于各种传感器、存储设备、显示设备和通信模块等领域。适用控制命名传输和系统配置的应用场景。

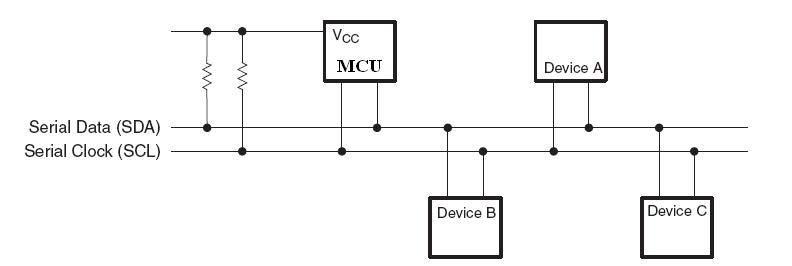

图3 I2C通信总线

国产T3 + FPGA的SPI与I2C通信方案介绍

本章节主要介绍全志科技T3与紫光同创Logos基于SPI、I2C的ARM + FPGA通信方案，使用的硬件平台为：创龙科技TLT3F-EVM工业评估板。

I2C通信案例

案例功能：实现T3(ARM Cortex-A7)与FPGA的TWI(I2C)通信功能。

FPGA案例源码为“4-软件资料\Demo\fpga-demo\i2c_slave”，实现I2C Slave功能，并内置用户可读写寄存器、LED寄存器、KEY寄存器。

ARM端作为I2C Master，可通过TWI(I2C)总线读写FPGA端用户可读写寄存器0x00、LED写寄存器0x01（写1则点亮FPGA端LED，写0则熄灭），以及查看KEY寄存器0x02检测FPGA端用户输入按键状态。

案例测试：评估板上电，请先加载运行FPGA端可执行程序。执行如下命令可查看到I2C总线上的挂载设备，其中0x2a为FPGA端I2C Slave的地址。

Target#echo "1 4 1 7" > /proc/sys/kernel/printk //屏蔽内核printk打印，避免I2C驱动扫描找不到设备时打印警告信息

Target#i2cdetect -r -y 0

图4

执行如下命令，读写FPGA端用户可读写寄存器0x00。

Target#i2cset -f -y 0 0x2a 0x00 0x55 //往寄存器0x00写0x55

Target#i2cget -f -y 0 0x2a 0x00 //读取寄存器0x00，值为0x55

图5

执行如下命令，写FPGA端LED寄存器0x01，实现对FPGA端用户可编程指示灯控制。

Target#i2cset -f -y 0
