板子通电EMI就爆表？4招压制开关电源尖峰

硬件工程师最头疼的时刻，莫过于带着板子进EMC暗室，结果开关电源一开，辐射和传导数据直接“飘红”。今天咱们不讲玄学，直接从电子电路的底层原理解密，看看业内顶级的硬件设计是如何通过具体措施来改善开关电源EMC的 。

第一招：摸清底牌，揪出干扰源头

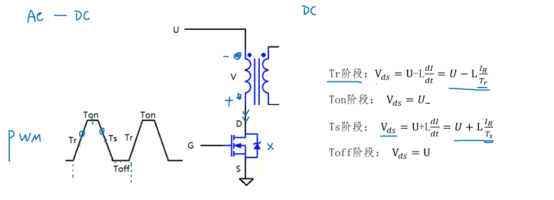

要解决EMI，必须先搞懂它的产生机理 。 在开关电源中，当MOS管进行高速开关动作时，电感上会不可避免地产生感生电动势 。简单来说，电路中极其陡峭的电压变化率和电流变化率，就是导致EMI问题的核心干扰源 。找准了病根，接下来就是对症下药。

第二招：强硬手腕，运用钳位抑制

面对极其嚣张的尖峰电压，最直接的策略就是“硬抗”——加入钳位抑制电路 。

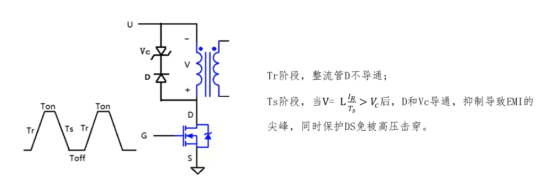

在MOS管导通的Tr阶段，整流管D是保持不导通状态的 。

关键在于关断的Ts阶段，当电压尖峰大于设定的钳位电压 Vc 时，D和 Vc 会瞬间导通 。

这招不仅能精准削平导致EMI的恶性尖峰，还能顺带保护MOS管的DS极，使其免受高压击穿的灭顶之灾 。

第三招：太极化劲，阻容吸收网络

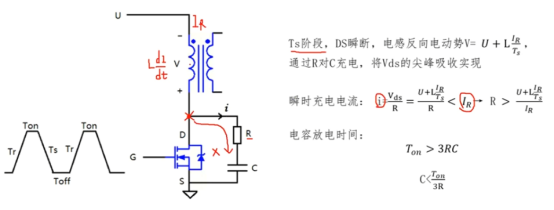

如果说钳位是硬碰硬，那么阻容（RC）吸收电路就是“四两拨千斤” 。 当进入Ts阶段，MOS管瞬间关断，此时电感的反向电动势会通过电阻R去给电容C充电，从而将激增的 Vds 尖峰平滑地吸收掉 。

核心设计避坑点： 很多新手容易踩坑的地方在于参数的选择 。

MOS管关闭后充入电容的电量，必须在下一次MOS管打开时能够完全释放掉 。

如果释放不完全，到了下一个周期，电容将无法继续吸收电流 。

因此，电容不能选得太小，电阻也不能太大，否则吸收不了多少能量 。工程上的经典经验法则是：必须保证导通时间 Ton > 3RC

第四招：终极平衡，波形整形技术

解决EMI的终极思维是妥协与平衡。既然 du/dt 和 di/dt 太陡峭会惹麻烦，我们可以人为地进行波形整形 。

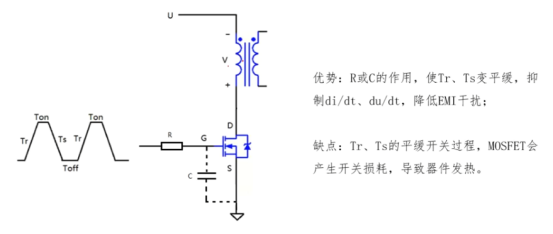

降噪优势：通过在MOS管的驱动栅极端增加电阻，可以有效降低边沿的陡峭程度，让Tr、Ts的开关过程变平缓，从而大幅降低EMI干扰 。

发热代价：天下没有免费的午餐，开关过程一旦变平缓，MOS管会产生极大的开关损耗，这会直接导致器件发热加剧 。

硬件设计从来没有完美的方案，只有极致的平衡。搞懂感生电动势的危害、用好钳位保护、算准RC吸收的时间常数、权衡好栅极驱动的EMI与热损耗，才是真正硬核的工程思维。看懂了这些底层逻辑，下次再去EMC实验室，数据必定稳如泰山！
