认知雷达波形设计与优化研究进展

1. 引言

认知雷达波形设计是认知雷达系统的核心技术之一，其目标是通过自适应调整发射波形参数（如带宽、脉宽、调频斜率、能量谱密度等），使雷达系统能够根据目标特性和环境变化实时优化探测性能。与传统雷达使用固定波形不同，认知雷达通过闭环反馈机制，利用接收端处理结果指导发射端波形选择，形成"感知-学习-决策-发射"的智能循环。

波形设计在认知雷达架构中处于关键位置——它既是认知过程的执行环节（Action），又是影响后续感知质量的决定因素。国内外学者围绕波形优化的准则、算法、约束条件等方面开展了大量研究，形成了丰富的理论体系和技术方法。

2. 波形优化的理论基础与准则

2.1 信息论准则

信息论为认知雷达波形设计提供了坚实的理论基础。互信息（Mutual Information, MI） 是最常用的优化准则之一，其核心思想是最大化接收信号与目标冲激响应之间的互信息，从而获取关于目标的最大信息量。

Kay最早将通信理论中的注水法（Water-Filling Method, WFM）引入雷达波形设计，在能量约束下通过最大化信噪比（SNR）准则获得了最优波形的解析表达式。后续研究将这一方法扩展到更复杂的场景：

双互信息准则（Dual Mutual Information, DMI）：同时最大化目标互信息并最小化杂波互信息，实现目标探测与杂波抑制的平衡
预测贝叶斯克拉美-罗下界（PBCRLB）：针对目标跟踪场景，通过最小化参数估计误差的下界来优化波形

Zhang和Jiang（2021）从信息论角度建立了基于线性调频（LFM）信号的波形库，根据最大互信息准则选择最优波形，实现了认知雷达的目标跟踪优化。

2.2 估计理论准则

克拉美-罗下界（Cramér-Rao Lower Bound, CRLB） 是参数估计性能的理论极限，常被用作波形优化的准则。通过最小化CRLB，可以设计出对目标参数（如距离、速度、角度）估计精度最高的波形。

近期研究提出了贝叶斯克拉美-罗下界（BCRLB）和Reuven-Messer界（RMB），适用于贝叶斯框架下的波形优化。这些准则考虑了目标参数的先验分布，更适合认知雷达的闭环处理架构。

2.3 信号检测准则

对于目标检测任务，信杂噪比（SCNR）最大化是直接的优化目标。由于检测概率在似然比检验下是SCNR的非递减函数，提升SCNR意味着更好的检测性能。

Alaee-Kerahroodi等（2022）针对通信共存场景，提出了双目标优化问题，同时考虑频谱兼容性和波形互相关性，实现了认知雷达与通信系统的频谱共享。

3. 波形设计的关键技术

3.1 频域波形设计

频域波形设计关注波形的能量谱密度（ESD）分布，通过在不同频段分配能量来适应目标和环境特性。

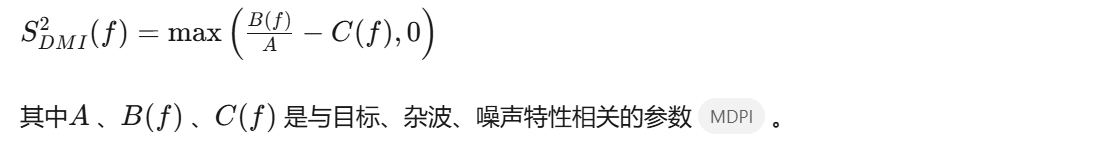

注水法（WFM）是频域设计的经典方法。其基本思想是：在目标响应强、杂波/噪声弱的频段分配更多能量，而在不利频段减少或避免能量分配。WFM通过构建拉格朗日乘子，利用凸函数特性获得极值点，最终解析表达式为：

最大边际分配算法（MMA）是另一种频域优化方法，通过动态规划技术将优化问题分解为多个阶段，在每个阶段固定分配能量使目标函数最大化。与WFM相比，MMA的精度和复杂度与能量分配的最小单位相关，适用于更复杂的约束条件。

3.2 时域波形合成

频域设计得到的最优能量谱密度需要转换为可发射的时域波形。这一过程需要考虑实际硬件约束：

3.2.1 恒模约束

高功率放大器通常工作在饱和状态以避免非线性失真，因此要求波形具有恒模（Constant Modulus）特性。时域波形合成需要在保持恒模的同时，使波形频谱尽可能接近最优ESD。

常用方法包括：

相位递推优化：假设平坦频谱，通过迭代优化波形相位
交替投影算法（APA）：在时域恒模约束和频域ESD约束之间交替投影，逐步逼近可行解
最小均方误差（MMSE）准则：最小化合成波形ESD与最优ESD之间的均方误差

3.2.2 峰值平均功率比（PAPR）约束

在某些应用中，放宽恒模约束为低PAPR约束可以提供更大的设计灵活性。此时优化变量包括信号的幅度和相位，问题复杂度显著增加。

遗传算法（GA）及其改进版本被广泛用于此类非凸优化问题。近期研究提出了自适应梯度下降遗传算法（GD-AGA），通过将梯度下降（GD）嵌入GA并引入自适应参数调整策略，克服了传统GA的"早熟收敛"问题，在恒模和PAPR约束下均表现出更好的收敛性能和波形近似效果。

3.3 波形库设计

实际认知雷达系统通常构建波形库（Waveform Library）而非实时合成波形，以降低计算复杂度并满足实时性要求。

波形库设计的关键问题包括：

波形类型选择：LFM、非线性调频（NLFM）、相位编码、正交频分复用（OFDM）等
参数离散化：对带宽、脉宽、调频斜率等参数进行合理离散化
波形数量权衡：库容量与搜索复杂度的平衡

Suvorova等预先建立波形库以降低目标跟踪和波形优化过程的复杂性。波形库中的波形通常基于LFM信号，因其具有大时宽带宽积、多普勒容忍性和易于生成的优点。

近期研究提出了非线性调频（NLFM）认知雷达，利用强化学习从NLFM库中选择波形。NLFM相比LFM具有更灵活的频率变化特性和更小的时延-多普勒耦合，在目标定位中表现更优。

4. 面向不同任务的波形优化

4.1 目标跟踪波形优化

在目标跟踪任务中，波形设计需要与跟踪滤波器（如卡尔曼滤波、粒子滤波）紧密耦合。核心思想是：根据目标运动状态预测和当前估计误差，选择能够最小化下一时刻估计误差的波形。

误差椭圆正交理论是跟踪波形优化的重要概念。在贝叶斯跟踪框架中，目标状态的估计误差由目标运动误差椭圆和测量误差椭圆相交的区域大小决定。当两个误差椭圆相互正交时，重叠区域面积最小，此时跟踪精度最高。Savage（2007）指出，最优调频率可以使观测误差椭圆与预测误差椭圆相互正交。

基于控制理论的跟踪波形优化方法将波形参数（如LFM带宽、脉宽）作为控制变量，通过最小化跟踪误差的代价函数来选择最优波形。英国赫瑞-瓦特大学的研究构建了包含三角脉冲、高斯脉冲、高斯LFM脉冲的自适应波形库，通过控制理论方法调整脉宽和调频斜率，显著提升了跟踪精度。

4.2 目标识别波形优化

目标识别要求波形能够提取目标的精细特征，如高分辨距离像（HRRP）。匹配照射（Matched Illumination）是识别波形设计的经典方法，其思想是：根据目标冲激响应设计波形，使回波信号与目标特征最大化匹配。

Goodman等研究了基于互信息准则的匹配照射波形设计，并应用恒模约束以满足实际硬件要求。研究表明，恒模约束会导致一定的性能损失，但通过优化算法可以在约束条件下获得近似最优解。

对于MIMO雷达，波形设计可以进一步利用波形分集增益。通过设计正交波形，MIMO雷达能够在发射端形成宽波束覆盖，在接收端通过信号分离实现波形分集，从而提升目标识别能力。

4.3 目标检测波形优化

检测任务关注在杂波和干扰背景下发现目标的能力。SCNR最大化是检测波形设计的直接准则。

针对杂波环境中的扩展目标检测，研究者们提出了多种波形优化方法：

基于杂波协方差矩阵的自适应设计：根据估计的杂波统计特性调整波形频谱，在杂波弱的频段分配更多能量
联合优化发射波形和接收滤波器：通过循环优化提升输出SCNR，保证每次迭代SCNR不降低

近期研究将压缩感知与波形设计相结合，基于稀疏恢复理论设计波形，以较少的采样实现目标检测。

5. MIMO认知雷达波形设计

MIMO雷达通过多天线发射不同波形，提供了额外的设计自由度。认知MIMO雷达的波形设计需要考虑：

波形正交性：保证各发射通道信号可分离
空间波束成形：通过波形相关矩阵设计控制发射功率的空间分布
频谱兼容性：在频谱拥挤环境下避免干扰其他系统

5.1 正交波形设计

MIMO雷达通常要求发射波形相互正交，以在接收端分离各通道信号。常用的正交波形包括：

频分LFM（FS-LFM）：通过频率偏移实现正交性
相位编码信号：如Hadamard码、伪随机码
时频编码信号：结合时间和频率维度的正交设计

在带宽受限条件下，传统的FS-LFM信号可能无法满足正交性要求。研究者提出了参数化LFM设计，优化各通道LFM信号的起始频率、带宽和能量，在总带宽和能量约束下最大化SCNR。

5.2 认知波束成形

通过控制发射波形的相关矩阵，MIMO雷达可以实现认知波束成形——将发射能量集中在目标方向，同时在干扰方向形成零陷。

直接波形设计方法通过坐标下降（CD）等优化算法，直接合成满足恒模约束的离散相位波形，实现空间旁瓣最小化。这种方法避免了传统两步法（先设计相关矩阵再分解）的性能损失，更适合实时应用。

6. 基于机器学习的波形优化

6.1 强化学习在波形选择中的应用

当波形库较大或环境动态变化时，传统的优化方法计算复杂度过高。强化学习（RL）为实时波形选择提供了有效工具。

Q学习是最基本的RL方法，通过维护状态-动作值函数（Q函数）来选择最优波形。Zhu等（2023）提出了基于互信息的Q学习波形选择方法，将目标跟踪误差作为状态，波形参数作为动作，跟踪性能提升作为奖励，实现了自适应波形选择。

深度强化学习（DRL）结合深度神经网络和RL，能够处理高维状态空间。Thornton等（2020）基于深度Q网络（DQN）制定了认知雷达最优探测与频谱共享策略，通过调整LFM波形的带宽和中心频率，在提升目标检测性能的同时充分利用可用频带。

近期研究提出了熵奖励Q学习方法，将预测误差协方差（PEC）或PBCRLB作为状态，通过最大化信息增益（熵减）来指导波形选择。实验表明，基于PEC的Q学习在计算复杂度和跟踪精度之间取得了更好的平衡。

6.2 深度学习在波形合成中的应用

深度学习也被用于直接合成时域波形。生成对抗网络（GAN）可以学习从目标/杂波特性到最优波形的映射，避免复杂的迭代优化。

循环神经网络（RNN）适用于处理雷达回波的时序特性，能够根据历史观测预测未来状态并优化波形。然而，深度学习方法需要大量训练数据，且模型的可解释性和实时性仍是挑战。

7. 波形设计的约束与权衡

7.1 频谱兼容性约束

随着频谱资源日益紧张，认知雷达需要在频谱共享环境下工作。波形设计必须考虑：

频谱陷波：在通信频段形成深零陷，避免干扰通信系统
频谱包络约束：确保波形能量谱密度不超过规定 mask
动态频谱接入：根据实时频谱感知结果调整波形

Alaee-Kerahroodi等（2022）针对通信共存场景，设计了满足频谱兼容性约束的认知雷达波形，通过双目标优化在雷达性能和频谱兼容性之间取得平衡。

7.2 模糊函数优化

模糊函数（Ambiguity Function, AF）表征了雷达波形在时延-多普勒平面的分辨能力和旁瓣特性。认知雷达可以通过模糊函数整形来适应特定任务需求。

通过最小化模糊函数在特定区域的积分旁瓣电平（ISL），可以抑制特定距离-多普勒区域的干扰。Zhang等提出了基于纯相位共轭梯度和牛顿法的单模序列优化算法，实现了模糊函数在指定区域的旁瓣抑制。

慢时间模糊函数（STAF）针对动目标检测（MTD）雷达定义，通过优化波形在慢时间维度的相关性，改善距离-多普勒响应。

7.3 多目标权衡

实际认知雷达往往需要同时满足多个任务需求（检测、跟踪、识别）和多个约束条件（能量、带宽、恒模、频谱兼容性）。这导致了多目标优化问题。

常用解决方法包括：

线性加权法：将多个目标加权组合为单一目标
帕累托最优：寻找非支配解集，根据实时需求选择
分层优化：按优先级逐层优化，如先满足约束再优化性能

Leshem等将注水法推广到多目标场景，根据不同目标的优先级，利用线性加权多目标TIR和回波之间互信息的方法，给出了在联合功率约束条件下的波形优化方法。

8. 实验验证与原型系统

8.1 硬件实现平台

认知雷达波形设计的实用化需要解决实时计算和硬件实现问题。现场可编程门阵列（FPGA）因其并行处理能力和可重构性，成为认知雷达波形生成的理想平台。

研究者们基于PXIe-5785等高速数据采集平台构建了认知雷达实验系统，实现了非线性波形感知和实时波形切换。实验证实了非线性波形相比LFM在目标定位中的优越性。

8.2 放大器在环优化

高功率放大器的非线性会改变输入波形的模糊函数，导致实际发射波形与理论设计存在偏差。放大器在环（Amplifier-in-the-Loop）技术通过测量放大器输出端的实际波形，将非线性失真纳入波形优化过程。

研究表明，放大器失真会导致距离旁瓣升高，通过实时测量输出波形的模糊函数并反馈至波形优化器，可以生成更符合实际需求的雷达波形。

9. 国内外研究对比与趋势

9.1 国外研究特点

国外认知雷达波形设计研究起步较早，特点包括：

理论体系统熟：信息论、估计论、控制论等多学科交叉融合
算法创新活跃：从传统优化到机器学习方法的持续演进
实验验证充分：多个研究机构建立了原型系统并开展外场试验

代表性研究机构包括：美国伊利诺伊大学芝加哥分校（波形调度与信息论）、英国赫瑞-瓦特大学（自适应波形与跟踪）、德国弗劳恩霍夫研究所（认知电子战）等。

9.2 国内研究进展

国内在认知雷达波形设计领域取得了显著进展：

西安电子科技大学：在宽带认知雷达自适应波形优化设计方面开展了系统性研究，承担了相关国家自然科学基金项目
国防科技大学：在MIMO雷达波形优化、基于强化学习的认知波形选择等方面成果丰硕
电子科技大学：提出了基于强化学习的非线性调频波形认知雷达，并构建了实验验证平台

国内研究特色在于面向实际应用的工程化设计，注重波形设计的实时性和可实现性，同时在认知电子战和抗干扰波形设计方面结合军事需求开展了深入研究。

9.3 未来发展趋势

智能化程度提升：从基于模型的优化向数据驱动的端到端学习演进，利用深度强化学习实现更复杂的波形决策
多域协同优化：将时域、频域、空域（波束）、码域（极化）等多维资源联合优化，发挥认知雷达的最大潜力
软硬件协同设计：结合人工智能芯片和可重构硬件，实现波形优化的实时嵌入式实现
通感一体化波形：面向6G的通信感知一体化（ISAC）需求，设计兼具通信和雷达功能的统一波形
认知对抗能力：在电子对抗环境下，具备实时感知干扰并自适应调整波形的能力

10. 结论

认知雷达波形设计与优化是连接雷达理论与工程实践的关键环节。本文系统梳理了国内外在该领域的研究进展，涵盖信息论准则、频域/时域设计方法、MIMO波形优化、机器学习应用等核心内容。从基于注水法的频谱优化到基于深度强化学习的智能波形选择，从单一目标优化到多约束多任务权衡，认知雷达波形设计已形成较为完整的理论体系。

未来，随着人工智能技术的深入应用和硬件计算能力的持续提升，认知雷达波形设计将向更高智能化、更强实时性、更广适应性的方向发展，为下一代雷达系统的性能跃升提供关键支撑。

参考文献

: Zhang, L., & Jiang, M. (2021). Cognitive radar target tracking algorithm based on waveform selection. IEEE 5th Advanced Information Technology, Electronic and Automation Control Conference (IAEAC).

: Zhu, P., Liang, J., Luo, Z., & Shen, X. (2023). Cognitive radar target tracking using intelligent waveforms based on reinforcement learning. IEEE Transactions on Signal Processing, 71, 2345-2358. (被引34次)

: Thornton, C. E., Kozy, M. A., Buehrer, R. M., & Martone, A. F. (2020). Deep reinforcement learning control for radar detection and tracking in congested spectral environments. IEEE Journal on Cognitive Communications and Networking, 6(4), 1235-1249. (被引165次)

: Waveform Design of a Cognitive MIMO Radar via an Improved Adaptive Gradient Descent Genetic Algorithm. Applied Sciences, 15(20), 10893, 2025.

: Optimal Adaptive Waveform Design for Cognitive MIMO Radar. Academia.edu, 2025.

: Constrained Pulse Radar Waveform Design Based on Optimization Theory. Sensors, 25(4), 1203, 2025.

: 宽带认知雷达自适应波形优化设计研究. 国家自然科学基金项目, 西安电子科技大学, 2011.

: Adaptive Waveform Design for Cognitive Radar Target Detection with Constant Modulus Constraint. IEEE International Conference on Signal, Information and Data Processing (ICSIDP), 2024.

: Nonlinear Waveform Sensing for Cognitive Radar Based on Reinforcement Learning. IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing, 18, 4821-4835, 2025.

: 面向不同雷达任务的认知波形优化综述. 雷达学报, 2022.

: Cognitive radar ambiguity function optimization for unimodular sequence. EURASIP Journal on Advances in Signal Processing, 2016.

: LFM-based waveform design for cognitive MIMO radar with constrained bandwidth. EURASIP Journal on Advances in Signal Processing, 2014.

: mmWave Cognitive Radar: Adaptive Waveform Design AND IMPLEMENTATION. University of Luxembourg, PhD Thesis.

: Calculation of the Radar Ambiguity Function from Time Domain Measurement. Baylor University, 2013.

: Adaptive Waveform Design for Cognitive Radar. Heriot-Watt University, PhD Thesis.

: Evaluation of Modulus-Constrained Matched Illumination Waveforms for Target Identification. IEEE Radar Conference, 2010.
