目录
内容一：
一.设计目的
在日新月异的网络时代，信息技术的迅猛发展和广泛深入的应用，推动了各行各业的技术进步，也向教育提出了严峻的挑战。教育如何迎接信息技术发展的挑战，这是我们必须思考和探索的事情。教育的迅速发展对教育手段和教育管理体系的要求越来越高，运用计算机多媒体和网络技术促进教育的全面改革已势在必行。现在，校园的信息化已成为校园发展的潮流，大学校园网建设成为了学校信息化建设的焦点。
- 该网络至少需要有9个网段（每个网段至少2台主机（两个IP地址）），每个网段的起始地址段为：192.168.开头，第三位是你的学号,比如：你的学号是18，则你的地址段为：192.168.18.开头。
- 拓扑图至少有5台路由器，核心层为2台三层交换机，汇聚层3台交换机，接入层6台交换机。
- 本设计模拟一个校园网的规划与设计，该校园有三个园区，东区、南区和北区。园区网外部路由（东区、南区和北区路由器）之间的链路层协议选用PPP、路由协议选用rip。
- 园区网边界路由器启用NAT技术。

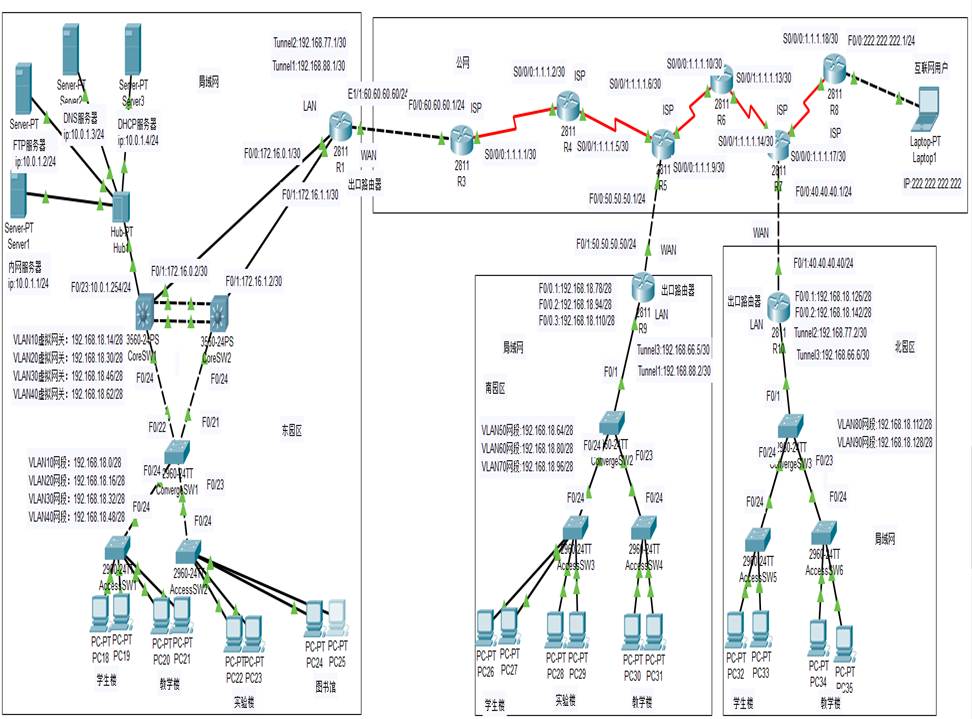

- 画出网络拓扑图。
- 在设计中要涉及虚拟局域网，在接入层交换机配置VLAN。
- 在两台核心交换机之间提供冗余链路。

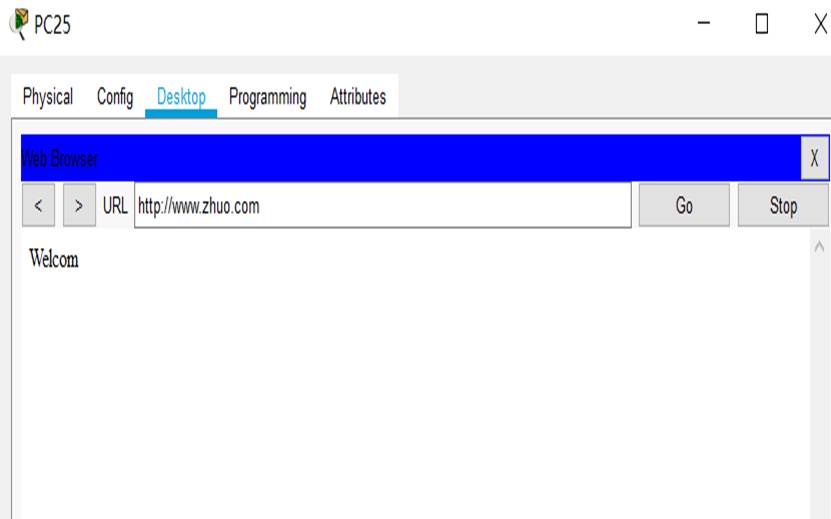

- 需要有Web网站的管理:具备WWW,FTP功能,配置Web服务器。
- 需要配置DHCP服务。
- 体现策略路由。
- VRRP技术的运用
- 体现IPsec技术
- 体现PVST技术
1.主要技术功能简介
Vlan功能简介：通过vlan划分网段，隔离广播域
链路聚合简介：捆绑端口，实现带宽翻倍
HSRP功能简介：设置共同的虚拟网关，设置优先级，冗余链路，当主干链路出故障时能自动启动备份链路
MSTP功能简介：通过设计优先级来阻塞端口，可以解决交换机环路问题，减少数据包在网络循环的兜圈子
静态路由功能简介：因为公网路由器很多，如果配置动态路由，则路由器学习的路由记录就很多，会很占路由器内存及查找效率。
DHCP功能简介：学习的主机很多，人工分配ip的工作量大，所以采用DHCP服务自动获取
NAT功能简介：学校局域网用的都是私有地址，私有地址是不能访问公网地址的，需要把私有地址转换翻译成公网地址才能访问公网
Ipsec功能简介：学校局域网是私有的，互联网用户是不能访问的。所以要配置VPN加密通道
GRE功能简介:各校区园区的局域网是独立的，要实现各校区互通，要配置GER隧道，把忽略公网路由器，直接看成一条网线连接园区边界路由器。
2.东区园区配置
2.1.各设备及端口ip地址配置
内网服务器

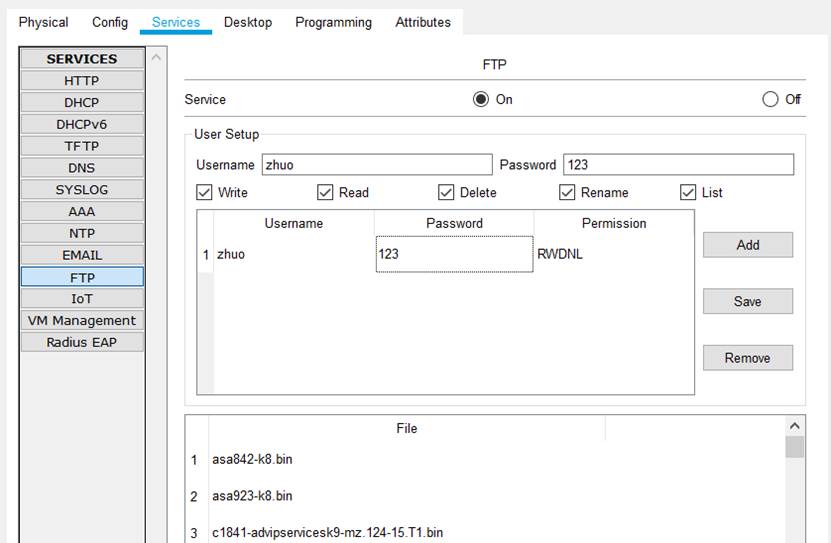

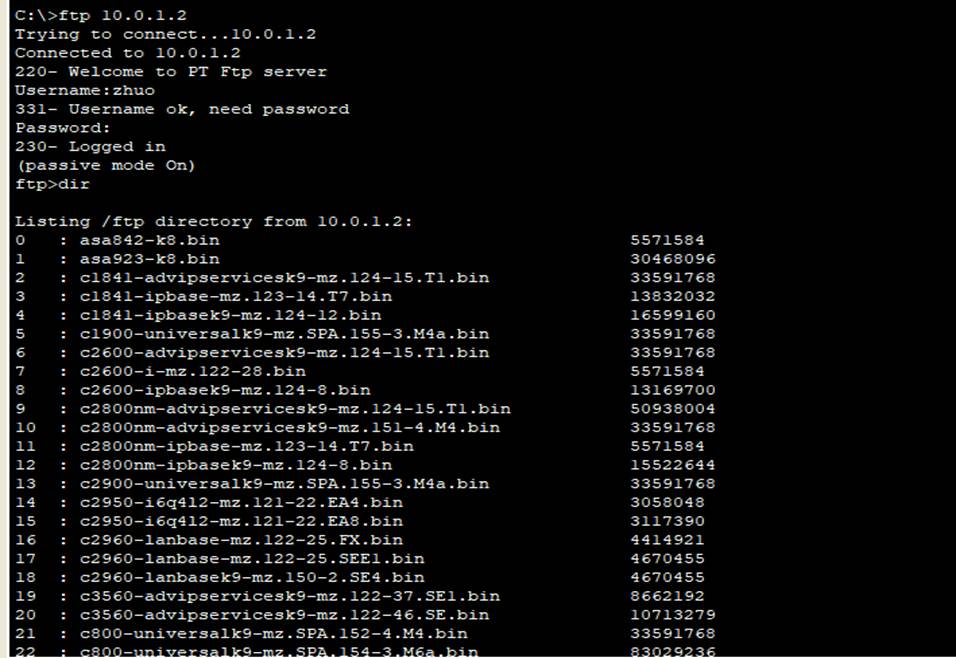

FTP服务器

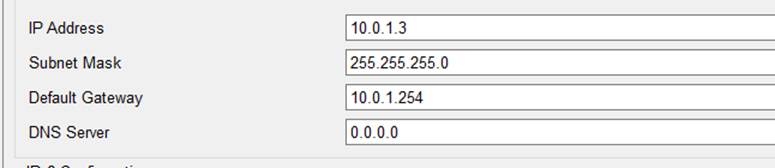

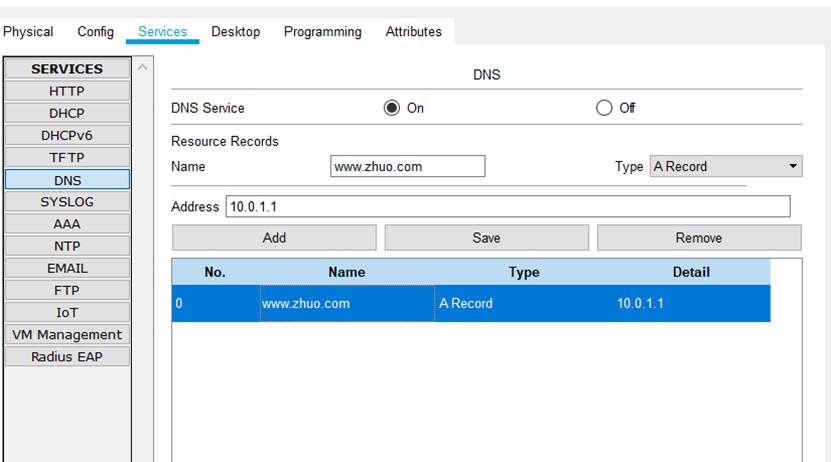

DNS服务器

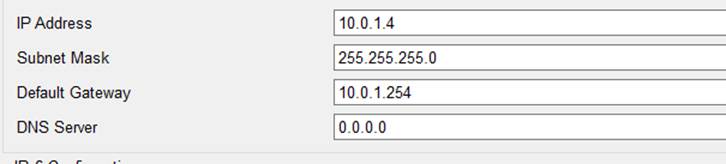

DHCP服务器
核心层交换机CoreSW1
CoreSW1(config)#int f0/1
CoreSW1(config-if)#no switchport
CoreSW1(config-if)#ip address 172.16.0.2 255.255.255.252
CoreSW1(config-if)#int f0/23
CoreSW1(config-if)#no switchport
CoreSW1(config-if)#ip address 10.0.1.254 255.255.255.0
核心层交换机CoreSW2
CoreSW2(config)#int f0/1
CoreSW2(config-if)#no switchport
CoreSW2(config-if)#ip address 172.16.1.2 255.255.255.252
路由器R1
R1(config)#int f0/0
R1(config-if)#no shutdown
R1(config-if)#ip address 172.16.0.1 255.255.255.252
R1(config-if)#int f0/1
R1(config-if)#no shutdown
R1(config-if)#ip address 172.16.1.2 255.255.255.252
R1(config-if)#int E1/1
R1(config-if)#no shutdown
R1(config-if)#ip address 60.60.60.60 255.255.255.252
2.2.VLAN技术及主干链路配置
接入层交换机AccessSW1
AccessSW1(config)#vlan 10
AccessSW1(config-vlan)#vlan 20
AccessSW1(config-vlan)#int range f0/1-10
AccessSW1(config-if-range)#switchport access vlan 10
AccessSW1(config-if-range)#int range f0/11-20
AccessSW1(config-if-range)#switchport access vlan 20
AccessSW1(config-if)#int f0/24
AccessSW1(config-if)#switchport mode trunk
接入层交换机AccessSW2
AccessSW2(config)#vlan 30
AccessSW2(config-vlan)#vlan 40
AccessSW2(config-vlan)#int range f0/1-10
AccessSW2(config-if-range)#switchport access vlan 30
AccessSW2(config-if-range)#int range f0/11-20
AccessSW2(config-if-range)#switchport access vlan 40
AccessSW2(config-if)#int f0/24
AccessSW2(config-if)#switchport mode trunk
汇聚层交换机ConvergeSW1
ConvergeSW1 (config)#vlan 10
ConvergeSW1 (config-vlan)#vlan 20
ConvergeSW1 (config-vlan)#vlan 30
ConvergeSW1 (config-vlan)#vlan 40
ConvergeSW1 (config)#int range f0/21-24
ConvergeSW1 (config-if-range)#switchport mode trunk
核心层交换机CoreSW1 VLAN及主干链路
CoreSW1(config)#ip routing
CoreSW1(config)#vlan 10
CoreSW1(config-vlan)#vlan 20
CoreSW1(config-vlan)#vlan 30
CoreSW1(config-vlan)#vlan 40
CoreSW1(config-vlan)#int f0/24
CoreSW1(config-if)#switchport trunk encapsulation dot1q
CoreSW1(config-if)#switchport mode trunk
CoreSW1(config-if)#int port-channel 1
CoreSW1(config-if)#switchport trunk encapsulation dot1q
CoreSW1(config-if)#switchport mode trunk
CoreSW1(config)#int vlan 10
CoreSW1(config-if)#ip address 192.168.18.1 255.255.255.240
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)#ip address 192.168.18.17 255.255.255.240
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)#ip address 192.168.18.33 255.255.255.240
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)#ip address 192.168.18.49 255.255.255.240
核心层交换机CoreSW2 VLAN及主干链路
CoreSW2(config)#ip routing
CoreSW2(config)#vlan 10
CoreSW2(config-vlan)#vlan 20
CoreSW2(config-vlan)#vlan 30
CoreSW2(config-vlan)#vlan 40
CoreSW2(config)#int f0/24
CoreSW2(config-if)#switchport trunk encapsulation dot1q
CoreSW2(config-if)#switchport mode trunk
CoreSW2(config-if)#int port-channel 1
CoreSW2(config-if)#switchport trunk encapsulation dot1q
CoreSW2(config-if)#switchport mode trunk
CoreSW2(config)#int vlan 10
CoreSW2(config-if)#ip address 192.168.18.2 255.255.255.240
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)#ip address 192.168.18.18 255.255.255.240
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)#ip address 192.168.18.34 255.255.255.240
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)#ip address 192.168.18.50 255.255.255.240
2.3.链路聚合配置
核心层交换机CoreSW1
convergeSW1 (config)#int range g0/1-2
convergeSW1 (config-if-range)#channel-group 1 mode on
核心层交换机CoreSW2
ConvergeSW2 (config)#int range g0/1-2
ConvergeSW2 (config-if-range)#channel-group 1 mode on

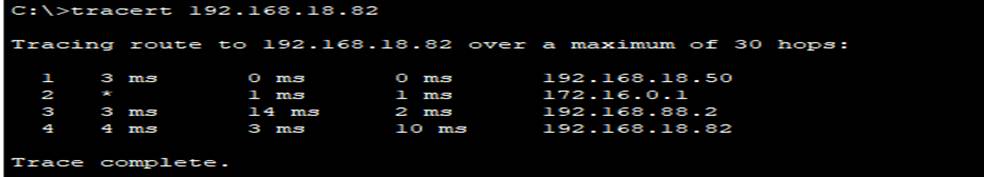

2.4.网关冗余HSRP配置
核心层交换机CoreSW1
CoreSW1(config-if)#int vlan 10
CoreSW1(config-if)#standby 1 ip 192.168.18.14
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 110
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)#standby 1 ip 192.168.18.30
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 105
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)#standby 1 ip 192.168.18.46
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 110
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)#standby 1 ip 192.168.18.62
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 105
CoreSW1(config-if)#standby 1 track f0/1
核心层交换机CoreSW2
CoreSW2(config-if)#int vlan 10
CoreSW2(config-if)#standby 1 ip 192.168.18.14
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 105
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)#standby 1 ip 192.168.18.30
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 110
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)#standby 1 ip 192.168.18.46
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 105
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)#standby 1 ip 192.168.18.62
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 110
CoreSW2(config-if)#standby 1 track f0/1

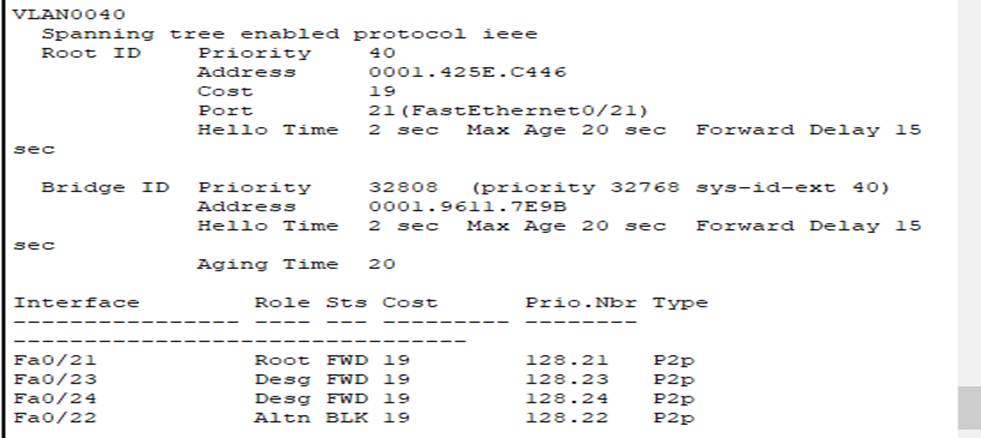

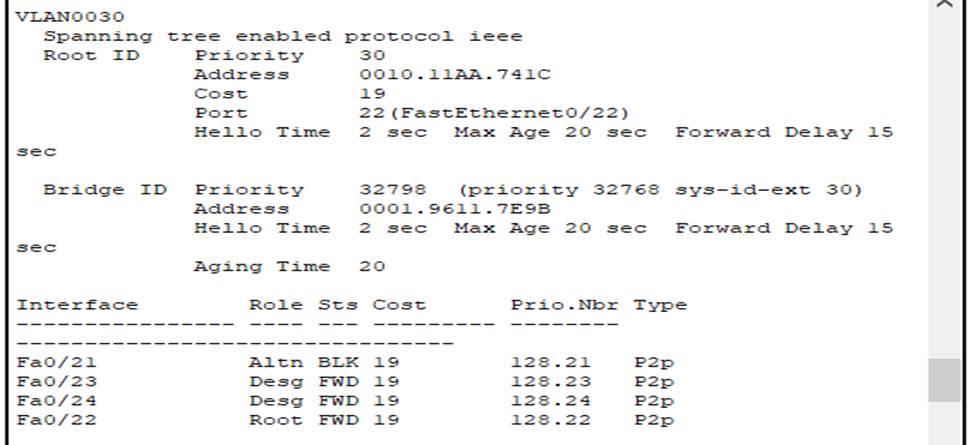

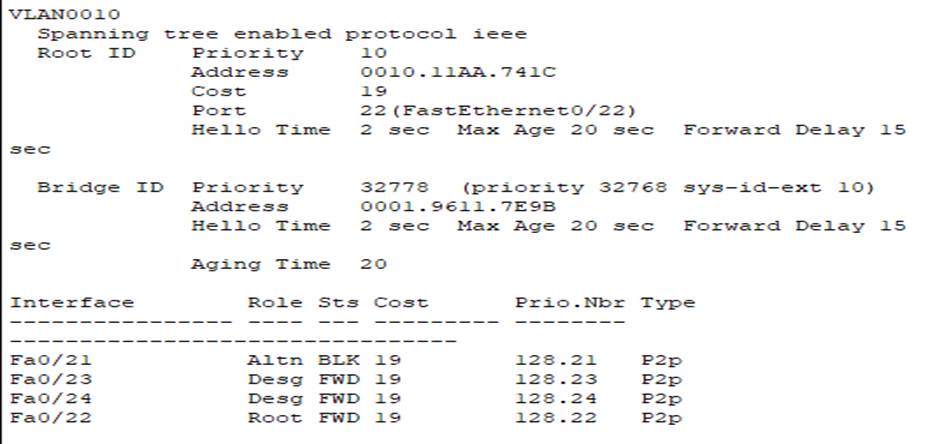

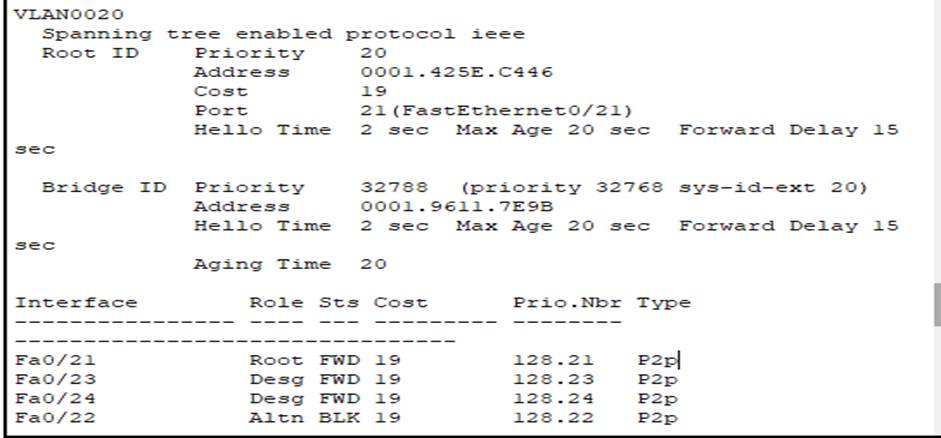

2.5.生成树协议MSTP配置
汇聚层交换机ConvergeSW1
ConvergeSW1(config)#spanning-tree vlan 10,20,30,40
CoreSW1(config)#spanning-tree vlan 10 priority 0
CoreSW1(config)#spanning-tree vlan 20 priority 4096
CoreSW1(config)#spanning-tree vlan 30 priority 0
CoreSW1(config)#spanning-tree vlan 40 priority 4096
核心层交换机CoreSW2
CoreSW2(config)#spanning-tree vlan 10 priority 4096
CoreSW2(config)#spanning-tree vlan 20 priority 0
CoreSW2(config)#spanning-tree vlan 30 priority 4096
CoreSW2(config)#spanning-tree vlan 40 priority 0
2.6.路由表配置
静态路由
核心层交换机CoreSW1
CoreSW1(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.1
核心层交换机CoreSW2
CoreSW2(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1
R1(config)#ip route 192.168.18.0 255.255.255.0 172.16.0.2
R1(config)#ip route 192.168.18.0 255.255.255.0 172.16.1.2
R1(config)#ip route 10.0.1.0 255.255.255.0 172.16.0.2
R1(config)#ip route 10.0.1.0 255.255.255.0 172.16.1.2
R1(config)#ip route 0.0.0.0 0.0.0.0 60.60.60.1
R1(config)#ip route 192.168.18.64 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.80 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.96 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.112 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.128 255.255.255.240 192.168.88.2

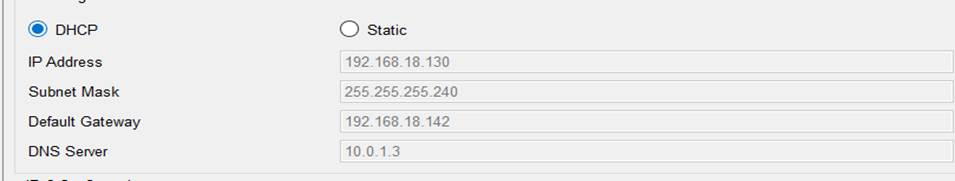

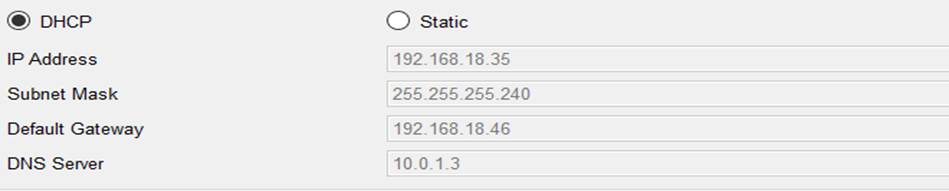

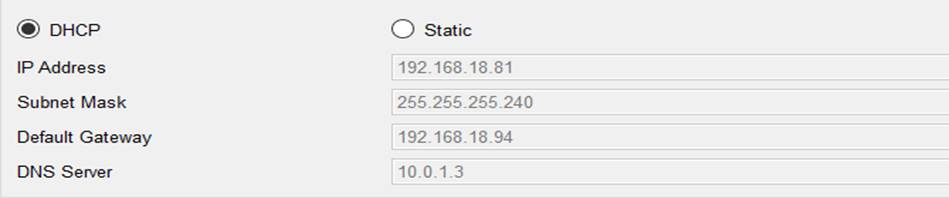

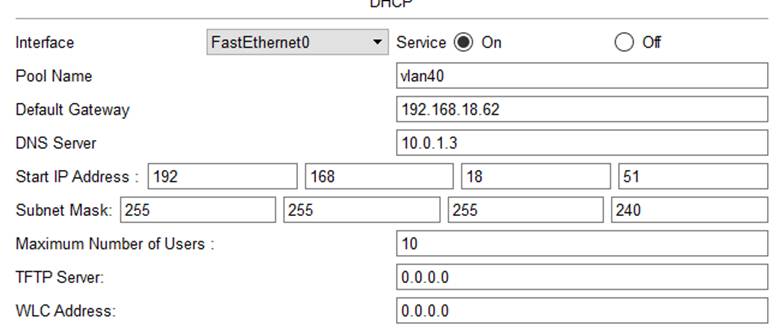

2.7.DHCP配置

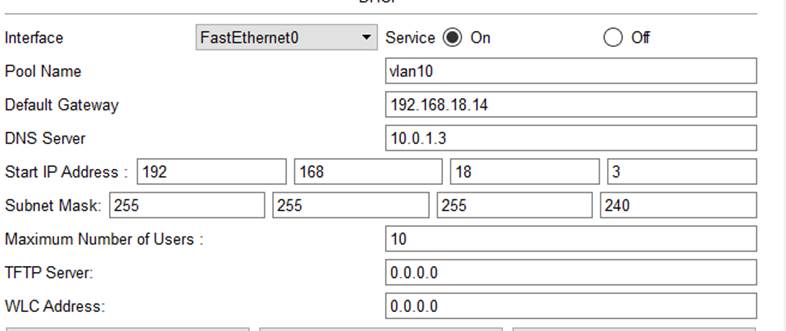

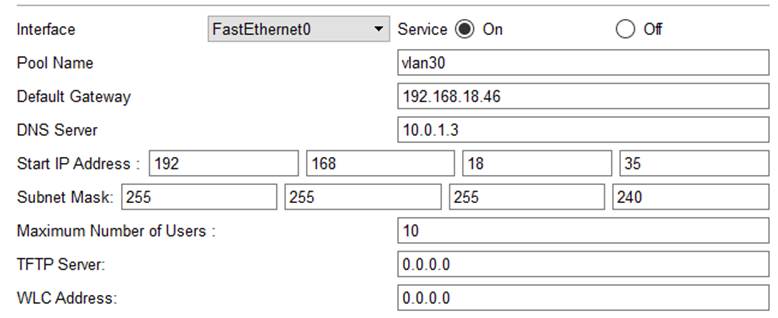

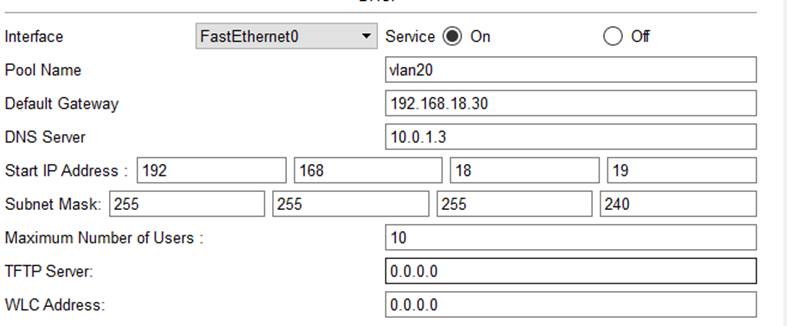

DHCP服务器
核心层交换机CoreSW1
CoreSW1(config)#service dhcp
CoreSW1(config)#int vlan 10
CoreSW1(config-if)#ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)# ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)# ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)# ip helper-address 10.0.1.4
核心层交换机CoreSW2
CoreSW2(config)#service dhcp
CoreSW2(config)#int vlan 10
CoreSW2(config-if)#ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)# ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)# ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)# ip helper-address 10.0.1.4

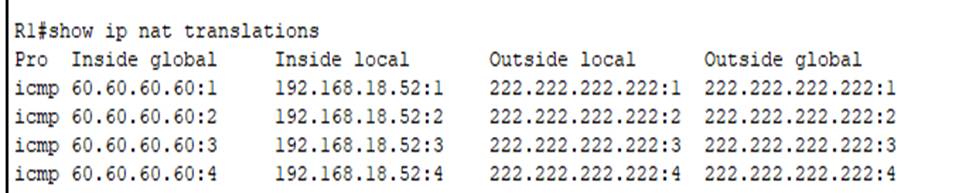

2.8.NAT地址转换配置
路由器R1
R1(config)#int range f0/0-1
R1(config-if)#ip nat inside
R1(config-if)#int e1/1
R1(config)#ip nat outside
R1(config-if)#access-list 10 permit 10.0.1.0 0.0.0.255
R1(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R1(config)# ip nat inside source list 10 interface Ethernet1/1 overload

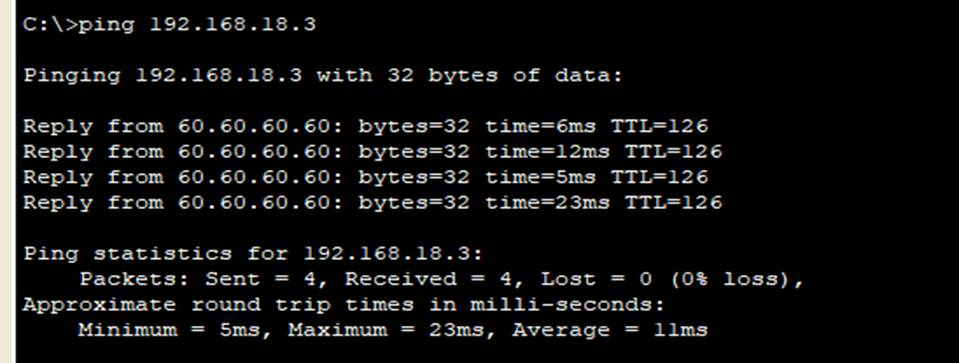

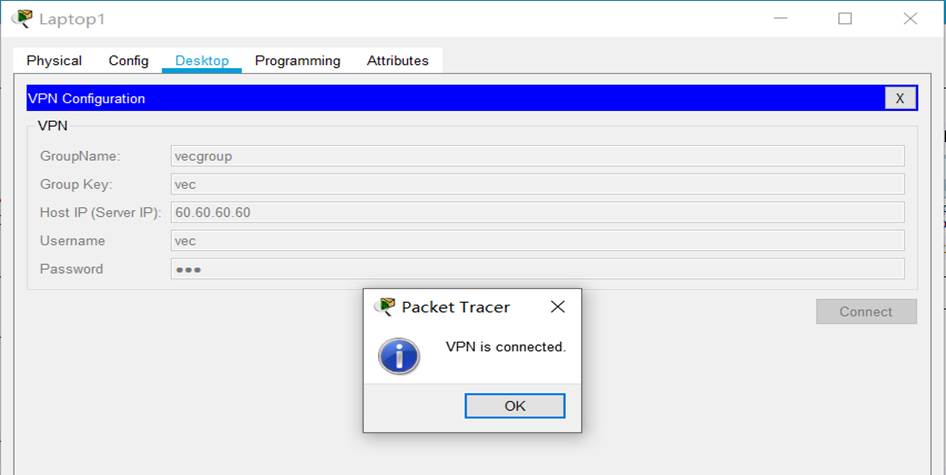

2.9.ipsec VPN配置
路由器R1
R1(config)#ip nat inside source static tcp 10.0.1.1 80 60.60.60.60 80
R1(config)#aaa new-model
R1(config)#aaa authentication login vec-a local
R1(config)#aaa authorization network vec-o local
R1(config)#username vec password 0 123
R1(config)#crypto isakmp policy 10
R1(config-isakmp)#hash md5
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#crypto isakmp client configuration group vecgroup
R1(config-isakmp-group)#key vec
R1(config-isakmp-group)#pool vecpool
R1(config-isakmp-group)#crypto ipsec transform-set map esp-3des esp-md5-hmac
R1(config)#crypto dynamic-map d-map 10
R1(config-crypto-map)#set transform-set map
R1(config-crypto-map)#reverse-route
R1(config-crypto-map)#crypto map map client authentication list vec-a
R1(config)#crypto map map isakmp authorization list vec-o
R1(config)#crypto map map client configuration address respond
R1(config)#crypto map map 10 ipsec-isakmp dynamic d-map

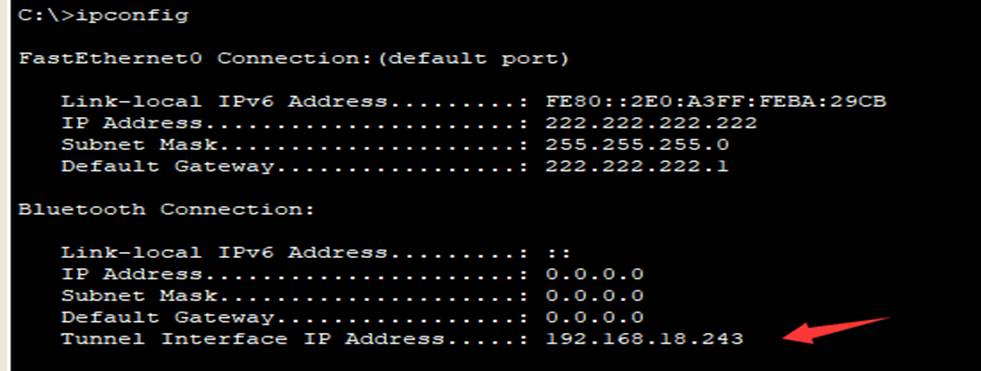

R1(config)#ip local pool vecpool 192.168.18.243 192.168.18.253
R1(config)#int e1/1
R1(config-if)#crypto map map
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON

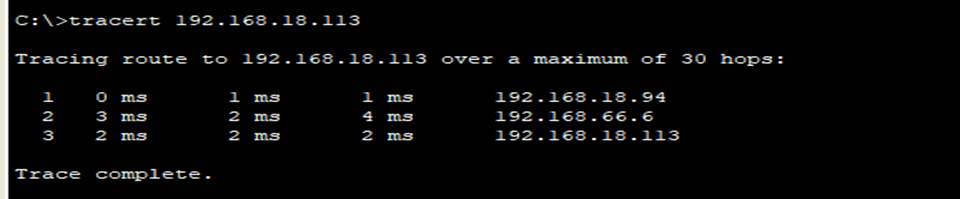

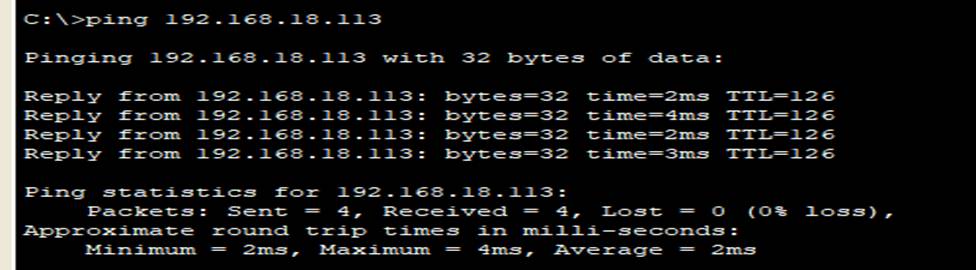

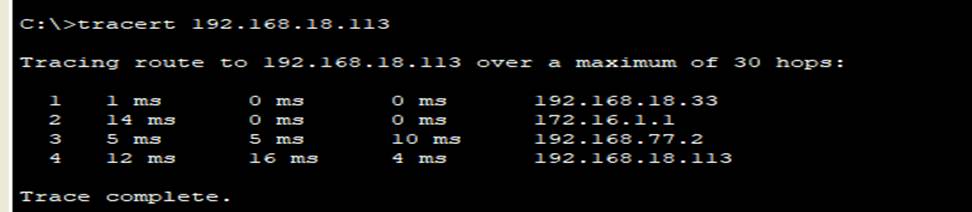

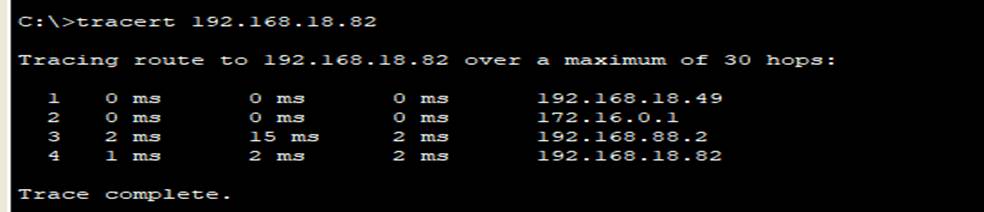

2.10.GRE隧道配置
路由器R1
R1(config)#int tunnel 1
R1(config-if)#tunnel source e1/1
R1(config-if)#tunnel destination 50.50.50.50
R1(config-if)#ip address 192.168.88.1 255.255.255.252
R1(config-if)#int tunnel 2
R1(config-if)#tunnel source e1/1
R1(config-if)#tunnel destination 40.40.40.40
R1(config-if)#ip address 192.168.77.1 255.255.255.252
3.南区园区配置
3.1.各设备及端口ip地址配置
路由器R9
R9(config)#int f0/1
R9(config-if)#no shutdown
R9(config-if)#ip address 50.50.50.50 255.255.255.0
R9(config-if)#int f0/0
R9(config-if)#no shutdown
R9(config-if)#no ip address
R9(config-if)#int f0/0.1
R9(config-if)#encapsulation dot1q 50
R9(config-if)#ip address 192.168.18.78 255.255.255.240
R9(config-if)#int f0/0.2
R9(config-if)#encapsulation dot1q 60
R9(config-if)#ip address 192.168.18.94 255.255.255.240
R9(config-if)#int f0/0.3
R9(config-if)#encapsulation dot1q 70
R9(config-if)#ip address 192.168.18.110 255.255.255.240
3.2.VLAN技术
接入层交换机AccessSW3
AccessSW3(config)#vlan 50
AccessSW3(config)#vlan 60
AccessSW3(config)#int range f0/1-10
AccessSW3(config-if)#switchport access vlan 50
AccessSW3(config-if)#int range f0/11-20
AccessSW3(config-if)#switchport access vlan 60
AccessSW3(config-if)#int f0/24
AccessSW3(config-if)#switchport mode trunk
接入层交换机AccessSW4
AccessSW4(config)#vlan 70
AccessSW3(config)#int range f0/1-20
AccessSW3(config-if)#switchport access vlan 70
AccessSW3(config-if)#int f0/24
AccessSW3(config-if)#switchport mode trunk
核心层交换机ConvergeSW2
ConvergeSW2(config)#vlan 50
ConvergeSW2(config)#vlan 60
ConvergeSW2(config)#vlan 70
ConvergeSW2(config)#int f0/1
ConvergeSW2(config-if)#switchport mode trunk
ConvergeSW2(config-if)#int range f0/23-24
ConvergeSW2(config-if)#swithcport mode trunk
3.3.路由表
静态路由
路由器R9
R9(config)#ip route 0.0.0.0 0.0.0.0 50.50.50.1
R9(config)#ip route 10.0.1.0 255.255.255.0 192.168.88.1
R9(config)#ip route 192.168.18.0 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.16 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.32 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.48 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.112 255.255.255.240 192.168.66.6
R9(config)#ip route 192.168.18.128 255.255.255.240 192.168.66.6
3.4.DHCP
路由器R9
R9(config)#service dhcp
R9(config)#ip dhcp pool 50
R9(config)#network 192.168.18.64 255.255.255.240
R9(config)#default-router 192.168.18.78
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.78
R9(config)#ip dhcp pool 60
R9(config)#network 192.168.18.80 255.255.255.240
R9(config)#default-router 192.168.18.94
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.94
R9(config)#ip dhcp pool 70
R9(config)#network 192.168.18.96 255.255.255.240
R9(config)#default-router 192.168.18.110
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.110
3.5.NAT地址转换
路由器R9
R9(config)#int range f0/0.1-0.3
R9(config-if)#ip nat inside
R9(config-if)#int f0/1
R9(config)#ip nat outside
R9(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R9(config)# ip nat inside source list 10 interface f0/1 overload
3.6.GRE隧道
路由器R9
R9(config)#int tunnel 1
R9(config-if)#tunnel source f0/1
R9(config-if)#tunnel destination 60.60.60.60
R9(config-if)#ip address 192.168.88.2 255.255.255.252
R9(config-if)#int tunnel 2
R9(config-if)#tunnel source f0/1
R9(config-if)#tunnel destination 40.40.40.40
R9(config-if)#ip address 192.168.66.5 255.255.255.252
4.北区园区配置
4.1.各设备及端口ip地址
路由器R10
R10(config)#int f0/1
R10(config-if)#no shutdown
R10(config-if)#ip address 40.40.40.40 255.255.255.0
R10(config-if)#int f0/0
R10(config-if)#no shutdown
R10(config-if)#no ip address
R10(config-if)#int f0/0.1
R10(config-if)#encapsulation dot1q 80
R10(config-if)#ip address 192.168.18.126 255.255.255.240
R10(config-if)#int f0/0.2
R10(config-if)#encapsulation dot1q 90
R10(config-if)#ip address 192.168.18.142 255.255.255.240
4.2.VLAN技术
接入层交换机AccessSW5
AccessSW5(config)#vlan 80
AccessSW5(config)#int range f0/1-20
AccessSW5(config-if)#switchport access vlan 80
AccessSW5(config-if)#int f0/24
AccessSW5(config-if)#switchport mode trunk
接入层交换机AccessSW6
AccessSW6(config)#vlan 90
AccessSW6(config)#int range f0/1-20
AccessSW6(config-if)#switchport access vlan 80
AccessSW6(config-if)#int f0/24
AccessSW6(config-if)#switchport mode trunk
汇聚层交换机ConvergeSW3
ConvergeSW3(config)#vlan 80
ConvergeSW3(config)#vlan 90
ConvergeSW3(config)#int f0/1
ConvergeSW3(config-if)#switchport mode trunk
ConvergeSW3(config-if)#int range f0/23-24
ConvergeSW3(config-if)#swithcport mode trunk
4.3.路由表
静态路由
路由器R10
R10(config)#ip route 0.0.0.0 0.0.0.0 40.40.40.1
R10(config)#ip route 10.0.1.0 255.255.255.0 192.168.77.1
R10(config)#ip route 192.168.18.0 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.16 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.32 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.48 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.64 255.255.255.240 192.168.66.5
R10(config)#ip route 192.168.18.80 255.255.255.240 192.168.66.5
R10(config)#ip route 192.168.18.96 255.255.255.240 192.168.66.5
4.4.DHCP
路由器R10
R10(config)#service dhcp
R10(config)#ip dhcp pool 80
R10(config)#network 192.168.18.112 255.255.255.240
R10(config)#default-router 192.168.18.126
R10(config)#dns-server 10.0.1.3
R10(config)#ip dhcp excluded-address 192.168.18.126
R10(config)#ip dhcp pool 90
R10(config)#network 192.168.18.128 255.255.255.240
R10(config)#default-router 192.168.18.142
R10(config)#dns-server 10.0.1.3
R10(config)#ip dhcp excluded-address 192.168.18.142
4.5.NAT地址转换
路由器R10
R10(config)#int range f0/0.1-0.2
R10(config-if)#ip nat inside
R10(config-if)#int f0/1
R10(config)#ip nat outside
R10(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R10(config)# ip nat inside source list 10 interface f0/1 overload
4.6.GRE隧道
路由器R10
R10(config)#int tunnel 2
R10(config-if)#tunnel source f0/1
R10(config-if)#tunnel destination 60.60.60.60
R10(config-if)#ip address 192.168.77.2 255.255.255.252
R10(config-if)#int tunnel 3
R10(config-if)#tunnel source f0/1
R10(config-if)#tunnel destination 50.50.50.4=50
R10(config-if)#ip address 192.168.66.6 255.255.255.252
5.公网配置
5.1.各设备端口ip地址
路由器R3
R3(config)#int f0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 60.60.60.1 255.255.255.0
R3(config-if)#int s0/0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 1.1.1.1 255.255.255.252
路由器R4
R4(config)#int S0/0/0
R4(config-if)#no shutdown
R4(config-if)#ip address 1.1.1.2 255.255.255.252
R4(config-if)#int s0/0/1
R4(config-if)#no shutdown
R4(config-if)#ip address 1.1.1.5 255.255.255.252
路由器R5
R5(config)#int s0/0/1
R5(config-if)#no shutdown
R5(config-if)#ip address 1.1.1.6 255.255.255.252
R5(config-if)#int s0/0/0
R5(config-if)#no shutdown
R5(config-if)#ip address 1.1.1.9 255.255.255.252
R5(config-if)#int f0/0
R5(config-if)#ip address 50.50.50.1 255.255.255.0
路由器R6
R6(config)#int s0/0/0
R6(config-if)#no shutdown
R6(config-if)#ip address 1.1.1.10 255.255.255.252
R6(config-if)#int s0/0/1
R6(config-if)#no shutdown
R6(config-if)#ip address 1.1.1.13 255.255.255.252
路由器R7
R7(config)#int s0/0/1
R7(config-if)#no shutdown
R7(config-if)#ip address 1.1.1.14 255.255.255.252
R7(config-if)#int s0/0/1
R7(config-if)#no shutdown
R7(config-if)#ip address 1.1.1.17 255.255.255.252
R7(config-if)#it f0/0
R7(config-if)#ip address 40.40.40.1 255.255.255.0
路由器R8
R8(config)#int s0/0/0
R8(config-if)#no shutdown
R8(config-if)#ip address 1.1.1.18 255.255.255.252
R8(config-if)#int f0/0
R8(config-if)#no shutdown
R8(config-if)#ip address 222.222.222.1 255.255.255.0
5.2.路由表
动态RIP路由配置
路由器R3
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 1.0.0.0
R3(config-router)#network 60.60.60.0
路由器R4
R4(config)#router rip
R4(config-router)#version 2
R4(config-router)#no auto-summary
R4(config-router)#network 1.1.1.0
路由器R5
R5(config)#router rip
R5(config-router)#version 2
R5(config-router)#no auto-summary
R5(config-router)#network 1.1.1.0
R5(config-router)#network 50.50.50.0
路由器R6
R6(config)#router rip
R6(config-router)#version 2
R6(config-router)#no auto-summary
R6(config-router)#network 1.1.1.0
路由器R7
R7(config)#router rip
R7(config-router)#version 2
R7(config-router)#auto-summary
R7(config-router)#network 1.1.1.0
R7(config-router)#network 40.40.40.0
路由器R8
R8(config)#router rip
R8(config-router)#version 2
R8(config-router)#no auto-summary
R8(config-router)#network 1.1.1.0
R8(config-router)#network 222.222.222.0
静态路由配置
路由器R3
R3(config)#ip route 0.0.0.0 0.0.0.0 60.60.60.60
路由器R4
R4(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1
路由器R5
R5(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.5
路由器R6
R6(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.9
路由器R7
R7(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.13
6.服务器配置
DNS服务器配置
FTP服务器配置
1.各校区网络联通性测试
1东区ping南区

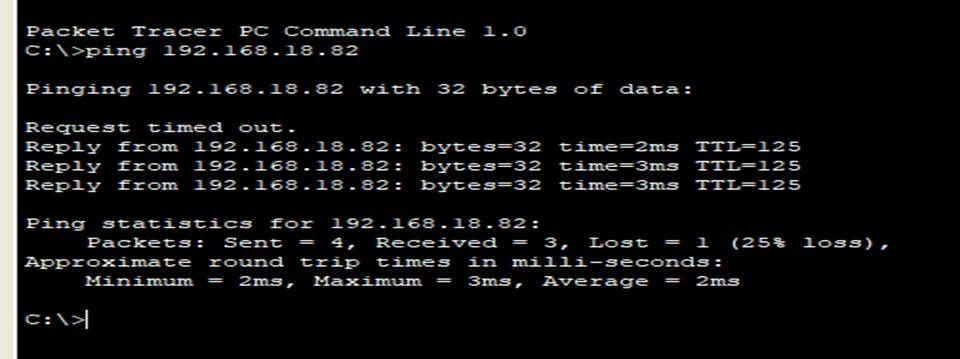

用东区的某主机 ping 南区的某主机

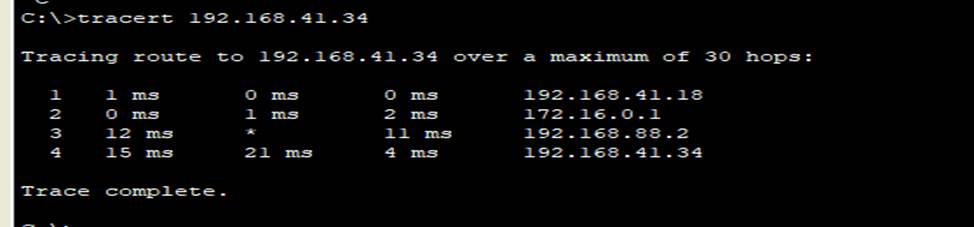

用tracert命令跟踪路由，忽略公网路由器，直接看成一条网线连接到南区边界路由器虚拟网关
2.东区测北区

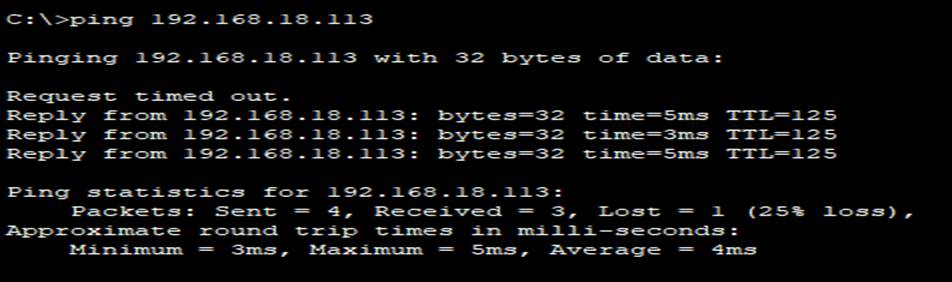

用东区的某主机ping 北区某的主机
用tracert命令跟踪路由，忽略公网路由器，直接看成一条网线连接到南区边界路由器虚拟网关
3.南区测北区
用南区的某主机ping 北区某主机
用tracert命令跟踪路由，忽略公网路由器，直接看成一条网线连接到南区边界路由器虚拟网关
2.DHCP服务
东区某个主机自动获取ip情况
南区某个主机自动获取ip情况
北区某个主机自动获取ip情况
3.MSTP协议
在东区汇聚层交换机ConvergeSW1进入特权模式，然后输入show spanning-tree
ConvergeSW1>enable
ConvergeSW1#show spanning-tree
VLAN 10 f0/21阻塞,f0/22转发
VLAN 20 f0/21转发,f0/22阻塞
VLAN 30 f0/21转发,f0/22阻塞
VLAN 40 f0/21阻塞,f0/22转发
4.VRRP协议
以VLAN40网段为例
在VLAN40主线路正常情况下，用tracet命令跟踪VLAN40网段的主机到南区主机经过的路由，经过的是核心交换机CoreSW2
在VLAN40主线路故障情况下，用tracet命令跟踪VLAN40网段的主机到南区主机经过的路由, 经过的是核心交换机CoreSW1
5.NAT协议
用东区的某主机为例

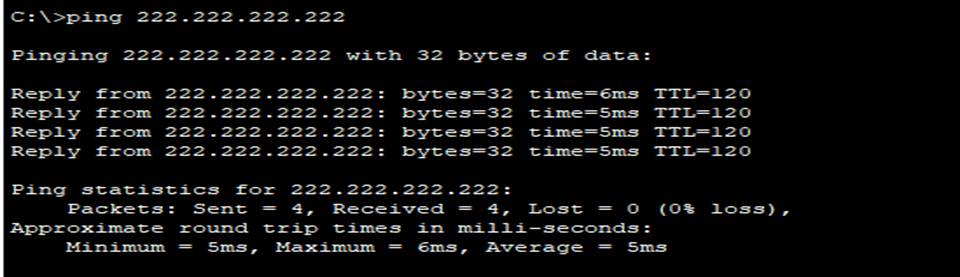

东区某主机PING互联网用户
在出口路由器R1用show ip nat translations命令查看转换翻译情况
7.ipsec VPN测试
用外网主机登录vpn
然后用外网主机命令行输入ipconfig会看到获得一个学校内网的私有地址
这样外网用户就可以访问校园网了，用互联网主机Ping东区的主机
8.web服务测试
以东区的主机为例
9.FTP服务测试
以东区的某个主机为例
在东区某主机命令行界面输入FTP 10.0.1.3,然后输入用户名和密码登录。输入dir查看FTP文件目录
10.DNS服务测试
以东区的某个主机为例
通过为为期一周的课程设计使我对网络的规划与设计有了更进一步的了解，将以前所学的计算机网络的理论与实际结合起来培养自己动手操作能力，将网络知识从书面理论层次提升到了实际运用层次。
内容2：对于实验1的理解和感想
在现代信息技术的飞速发展中，计算机网络已成为人们日常生活和工作中不可或缺的一部分。为了深入理解网络通信的底层机制，掌握网络协议的实现原理，网络分析工具如Wireshark应运而生。本文将通过对Wireshark软件的使用进行探讨，结合实验的实际操作，阐述其原理、步骤过程、结果分析，并在此基础上提出个人的理解与创新。
Wireshark是一款开源的网络协议分析软件，它能够捕获网络数据包并显示详细的协议信息。通过使用Wireshark，用户可以深入了解网络通信的过程，从而帮助发现和解决网络问题。在本次实验中，我们的主要目标是熟悉Wireshark的界面及其使用方法，掌握如何抓取和过滤HTTP数据包，并对结果进行分析和导出。
实验环境是在一台Windows电脑上进行的。首先，我们启动Wireshark软件，在主界面中选择一个网络接口以进行数据包的捕获。开始抓包后，我们访问一个指定的网页，以生成HTTP请求和响应。然后，我们停止抓包，开始使用Wireshark的过滤器功能来分析所捕获的数据。
在网络数据包分析过程中，过滤器是一个非常重要的工具。它允许我们从大量的数据包中筛选出我们感兴趣的部分。在本次实验中，我们使用了多种类型的过滤器，包括IP地址过滤、协议过滤和端口过滤。通过这些过滤器，我们可以仅查看特定IP地址之间的通信，或者仅关注某一特定协议的数据包。
实验的结果显示，通过使用HTTP GET请求，我们可以从服务器获得响应。在数据包列表中，我们可以观察到从发送HTTP GET消息到接收HTTP OK回复的全过程。通过时间显示功能，我们得出该过程大约耗时2.95毫秒。此外，通过对数据包的进一步分析，我们确定了服务器gaia.cs.umass.edu的互联网地址以及本地计算机的地址。使用过滤规则(ip.addr == 192.168.1.104)结合协议过滤(tcp, http)和端口过滤(tcp.port == 80)，我们能够过滤出本机与服务器之间传输的所有数据。
在进行数据包分析时，我们发现除了HTTP协议数据外，还存在其他协议的数据，例如TCP协议。TCP协议是HTTP协议的基础，它负责确保数据的可靠传输。通过对这些协议的深入分析，我们可以更好地理解网络通信的复杂性。
在这次实验中，我不仅加深了对网络协议的理解，也提高了使用Wireshark进行网络分析的技能。通过捕获和分析实际的网络数据包，我能够更直观地看到各种协议在网络通信中的角色和作用。这种实践经验对于解决实际网络问题是非常宝贵的。
经过这次实验，我认识到网络分析工具在现代网络管理中的重要性。它不仅可以用于故障排除和性能优化，还可以帮助我们检测和防范网络攻击。在未来的学习和工作中，我计划进一步深入研究网络安全领域，探索如何利用Wireshark和其他工具来增强网络的安全性。
在实验的过程中，我也发现了一些可以改进的地方。例如，Wireshark的过滤规则虽然功能强大，但在复杂的网络环境中，编写正确的过滤规则可能需要一些经验和技巧。因此，我建议在未来的实验中，可以增加关于过滤规则编写的培训内容。此外，结合实际案例进行分析，也能帮助我们更好地理解网络协议的应用场景。
总的来说，这次实验让我对网络协议和Wireshark工具有了更深刻的理解。在现代信息社会中，网络技术的发展日新月异，作为一名计算机科学与技术专业的学生，我深感责任重大。通过不断学习和实践，我希望能够在未来为推动网络技术的发展贡献自己的力量。
扫一扫
2627
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
