【开源发布】MermaidTrace: 让你的 Python 代码逻辑"看"得见

让复杂的调用链一目了然。一行代码，将复杂的执行逻辑转化为清晰的 Mermaid 时序图。

当你在凌晨两点调试递归调用时

你接手了一个遗留项目，代码结构复杂，函数层层嵌套。你打开日志文件，看到的是这样的输出：

[INFO] Entering process_order
[INFO] Entering validate_user
[INFO] Entering check_permission
[INFO] Exiting check_permission
[INFO] Entering get_user_info
[INFO] Exiting get_user_info
[INFO] Exiting validate_user
[INFO] Entering create_order
...

几百行日志，你试图在脑海中拼凑出调用关系。半小时后，你放弃了，决定手动画一个时序图。又过了两小时，图画好了——但第二天代码改了，图又过时了。

这不是假设，这是很多开发者的日常。MermaidTrace 的出现改变了这一切：只需添加一个装饰器，代码执行时就会自动生成时序图。

MermaidTrace 是什么？

MermaidTrace 是一个专门的日志工具，它能自动从代码执行中生成 Mermaid 时序图。它特别适合：

• 可视化复杂业务逻辑
• 理解微服务交互流程
• 调试递归和异步代码
• 自动生成技术文档

核心价值

传统的日志是线性的文本，你需要阅读、理解、在脑海中重建调用关系。MermaidTrace 把这个过程自动化了——日志变成了图。

强大的 Web 预览界面

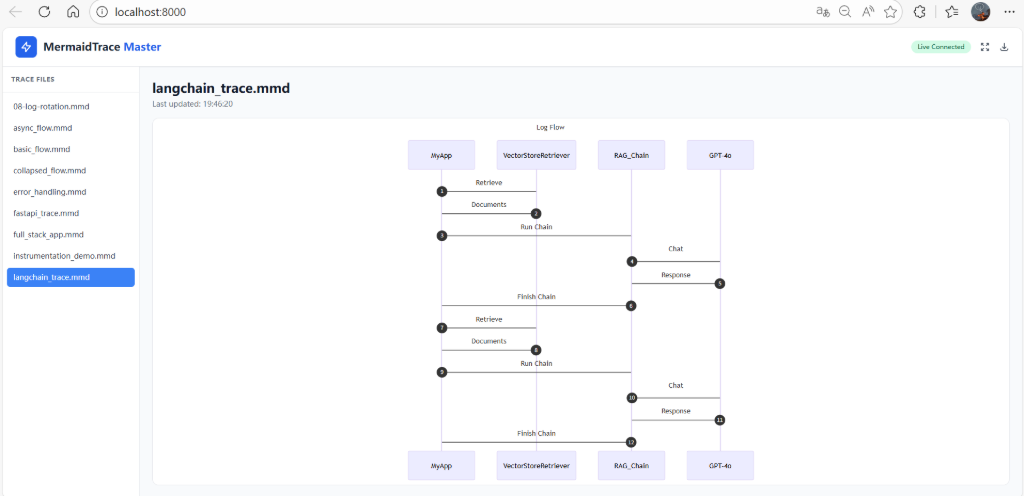

MermaidTrace 内置了一个功能强大的 Web 预览服务器，让你可以直观地查看生成的时序图：

主要特性：

• 实时预览：代码运行后，浏览器自动刷新，图表即时更新
• 多文件支持：可以同时管理多个 .mmd 文件
• 缩放平移：支持鼠标滚轮缩放和拖拽平移
• 一键导出：支持将图表导出为 SVG 格式
• 响应式布局：完美适配各种屏幕尺寸
• 完全离线：无需网络连接，静态资源本地化

快速上手：三步开始

1. 安装

pip install mermaid-trace

2. 添加装饰器

from mermaid_trace import trace, trace_class

@trace_class
class OrderService:
    """订单服务类"""

    def process_order(self, order_id: int) -> dict:
        """处理订单"""
        self.validate_order(order_id)
        return self.create_order(order_id)

    def validate_order(self, order_id: int) -> bool:
        """验证订单"""
        return order_id > 0

    def create_order(self, order_id: int) -> dict:
        """创建订单"""
        return {"order_id": order_id, "status": "created"}

# 运行代码
service = OrderService()
result = service.process_order(123)

3. 查看时序图

mermaid-trace serve flow.mmd

这会启动一个本地服务器，自动打开浏览器，展示生成的时序图：

在 LLM 应用中的实践

场景一：可视化 RAG 检索流程

RAG 系统的检索流程往往涉及多个步骤：查询改写、向量检索、重排序、上下文构建。用 MermaidTrace 可以清晰展示整个流程。

from mermaid_trace import trace
from typing import List

@trace
class RAGPipeline:
    """RAG 检索管道"""

    def __init__(self):
        self.retriever = VectorRetriever()
        self.reranker = Reranker()
        self.context_builder = ContextBuilder()

    async def query(self, question: str) -> dict:
        # 查询改写
        refined_query = await self.refine_query(question)

        # 向量检索
        documents = await self.retriever.search(refined_query)

        # 重排序
        ranked_docs = await self.reranker.rerank(documents, question)

        # 构建上下文
        context = self.context_builder.build(ranked_docs)

        return {"query": question, "context": context}

生成的时序图清晰展示了 RAG 的完整流程：

场景二：追踪 LangChain Agent 执行

LangChain 的 Agent 执行流程复杂，涉及工具调用、决策循环、错误处理。MermaidTrace 可以帮你理解每一步发生了什么。

from mermaid_trace import trace_class

@trace_class
class LLMAgent:
    """LLM Agent"""

    def __init__(self):
        self.tools = {"search": self.search, "calculator": self.calculator}

    async def run(self, query: str) -> str:
        for i in range(3):
            action = await self.decide(query)
            if action["type"] == "finish":
                return action["answer"]
            result = await self.tools[action["tool"]](action["input"])
        return "完成"

生成的时序图清晰展示了 Agent 的决策循环：

场景三：调试 FastAPI 异步流程

FastAPI 的异步处理流程难以追踪，MermaidTrace 可以帮你理解请求的完整生命周期。

from fastapi import FastAPI, Depends
from mermaid_trace import trace

app = FastAPI()

@trace
class DatabaseService:
    async def get_user(self, user_id: int) -> dict:
        return {"id": user_id, "name": f"User{user_id}"}

    async def get_orders(self, user_id: int) -> list:
        return [{"id": i} for i in range(3)]

@app.get("/users/{user_id}")
async def get_user(user_id: int, db: DatabaseService = Depends(get_db)):
    user, orders = await asyncio.gather(
        db.get_user(user_id),
        db.get_orders(user_id)
    )
    return {"user": user, "orders": orders}

核心装饰器详解

@trace - 函数级追踪

from mermaid_trace import trace

@trace
def process_data(data: str) -> str:
    return data.upper()

@trace_class - 类级追踪

from mermaid_trace import trace_class

@trace_class
class MyService:
    def method_a(self):
        pass

@trace_interaction - 交互追踪

from mermaid_trace import trace_interaction

@trace_interaction
async def complex_operation():
    result = await step_one()
    return await step_two(result)

CLI 工具

MermaidTrace 提供了内置的 CLI 工具，支持热重载和实时预览：

# 预览单个文件
mermaid-trace serve flow.mmd

# 预览目录
mermaid-trace serve ./diagrams

# 指定端口
mermaid-trace serve flow.mmd --port 3000

# 不自动打开浏览器
mermaid-trace serve flow.mmd --no-browser

# 查看版本
mermaid-trace version

v0.7.1 新特性：

• ✅ 完全离线支持：无需网络连接即可使用
• ✅ 简化安装：只需 pip install mermaid-trace

与 LangChain 的集成

MermaidTrace 提供了 LangChain 的专用处理器：

from mermaid_trace.integrations.langchain import MermaidTraceCallbackHandler

handler = MermaidTraceCallbackHandler()

# 附加到 LangChain 执行
chain = LLMChain(llm=llm, prompt=prompt)
result = chain.run("你好", callbacks=[handler])

# 自动生成 LangChain 执行时序图

性能考虑

MermaidTrace 设计为低开销：

生产环境建议：

import os
from mermaid_trace import set_enabled

# 根据环境变量控制
set_enabled(os.getenv("ENABLE_TRACE", "false").lower() == "true")

总结

MermaidTrace 的核心理念是：日志不应该是文本，而应该是图。在 LLM 应用开发中，当执行流程越来越复杂时，可视化比阅读日志更高效。

一行装饰器，让你的代码自己"画"出执行流程。

参考资料

• GitHub: xt765/mermaid-trace
• Gitee: xt765/mermaid-trace
• PyPI: mermaid-trace
• 在线体验: Colab Demo

如果你觉得这个工具有所帮助，请在 GitHub 上给我一个 ⭐️ Star！
