一、交换机配置

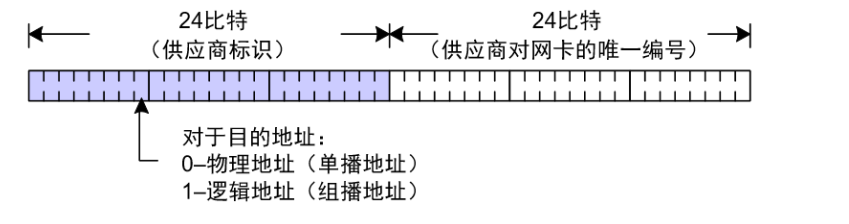

1、以太网MAC地址
以太网地址用来识别一个以太网上的某个单独的设备或一组设备。
由48个比特位组成，第八个比特位为0时是物理地址（单播地址）、为1时是逻辑地址（组播地址）

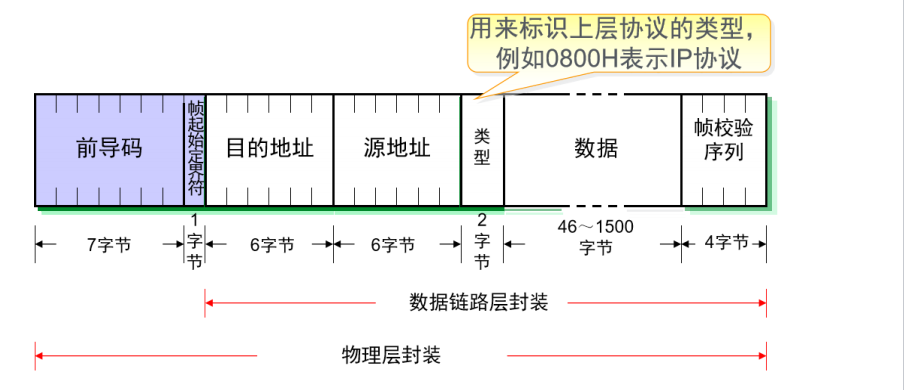

2、Ethernet II帧格式
前8个字节为前导码
1个字节为帧起始定界符
目的地址为6个字节，48个比特位 ，存储目的MAC地址
源地址也为6个字节，存储源MAC地址
数据 46~1500字节 ，为数据链路层的最大传输单元
帧校检序列 保证传输数据不被篡改，4字节

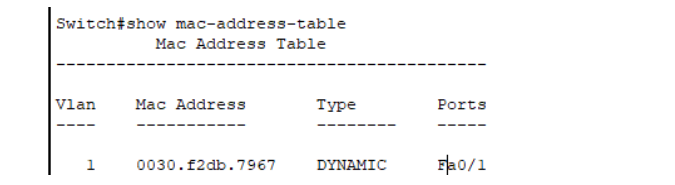

3、交换机工作原理

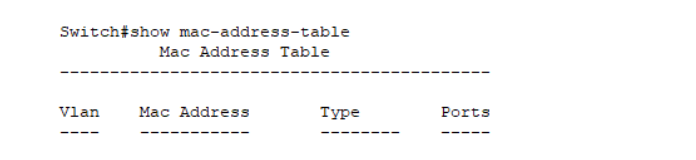

初始状态
MAC地址学习（源MAC）

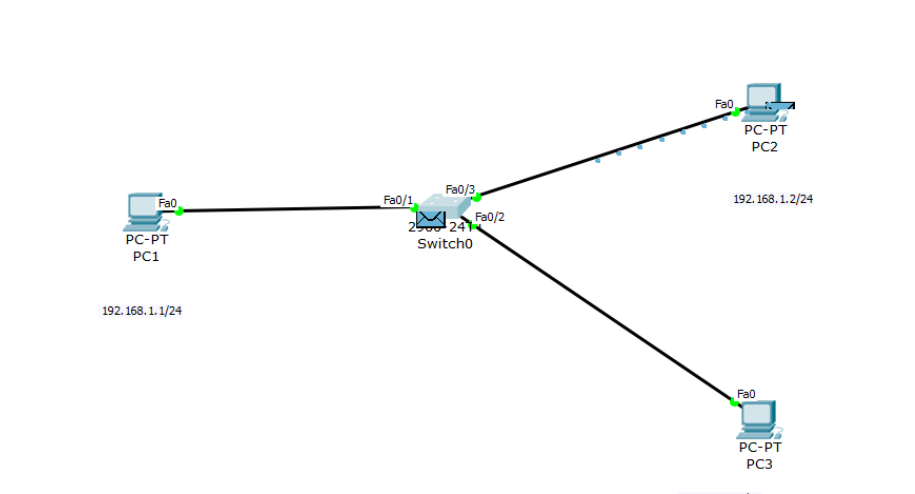

广播未知数据帧

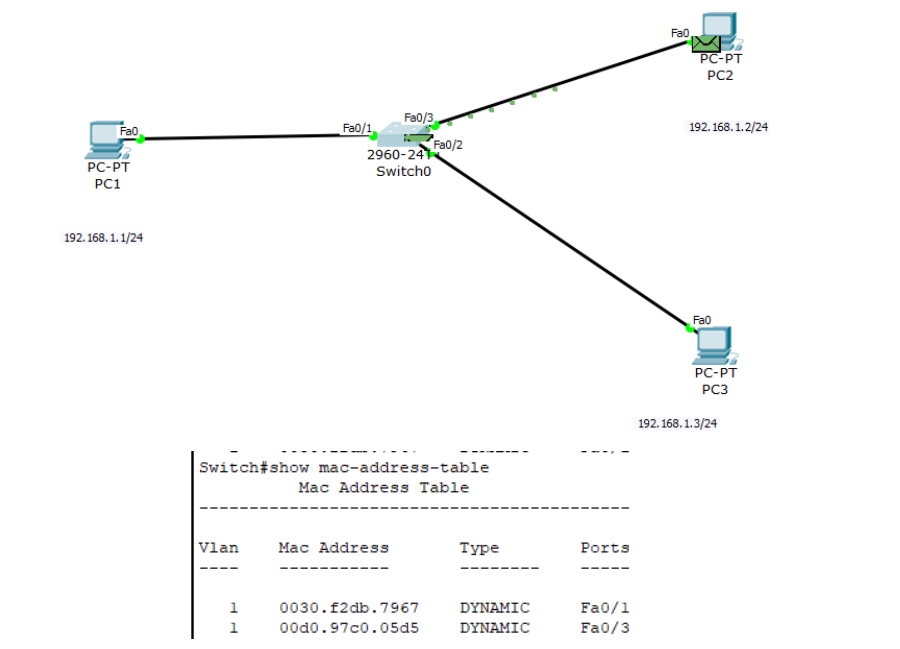

接收方回应，交换机再次学习MAC地址
交换机实现单播通信
4、交换机以太网接口的工作模式
4.1、交换机以太网接口双工模式
单工
两个数据站之间只能沿单一方向传输数据
半双工
两个数据站之间可以双向数据传输，但不能同时进行
全双工
两个数据站之间可双向且同时进行数据传输
4.2、交换机以太网接口速率
接口连接时进行协商
协商失败则无法正常通信

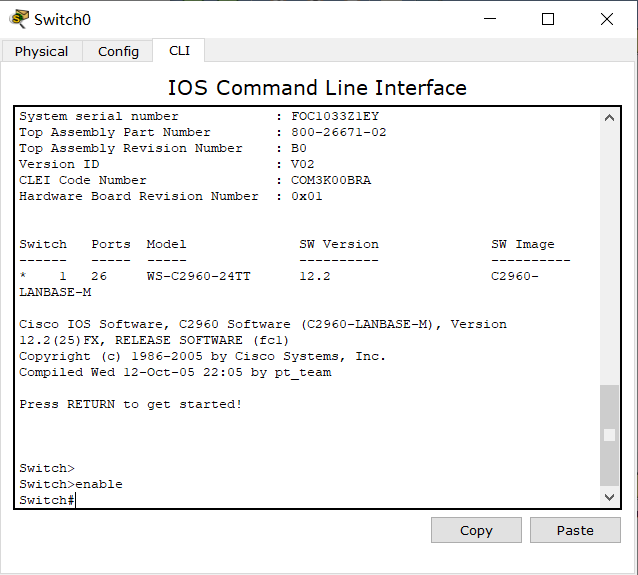

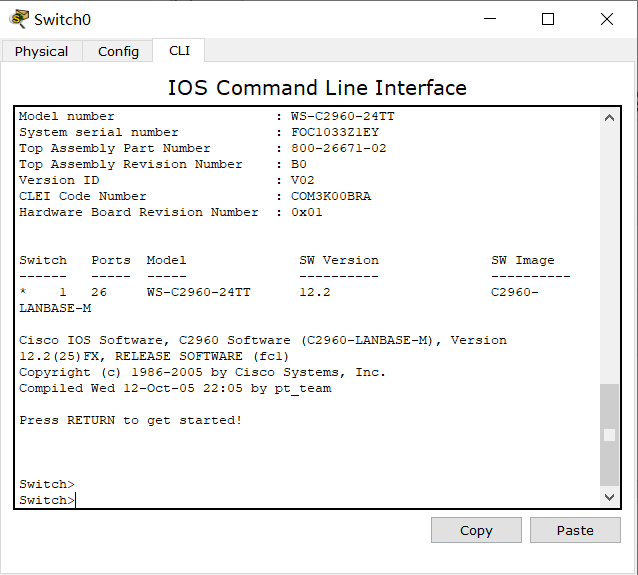

5、Cisco交换机的命令行
用户模式
特权模式
全局配置模式
接口模式

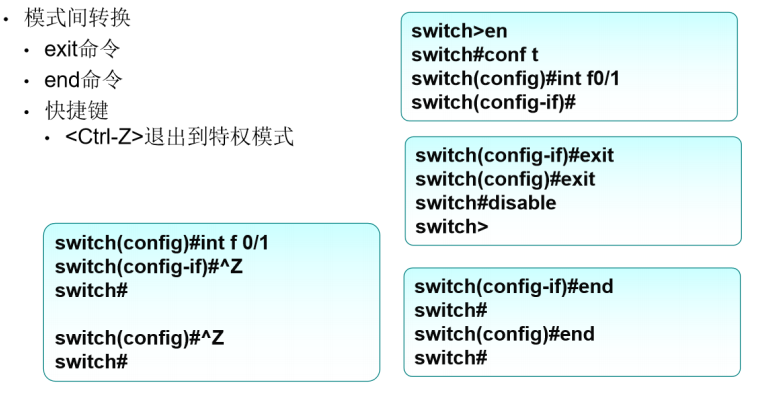

6、模式间的转换

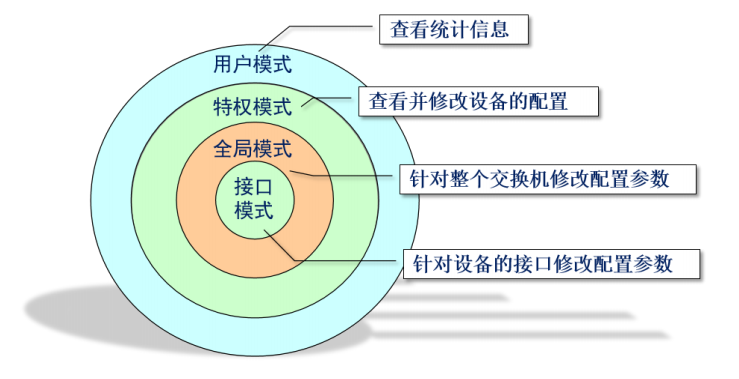

7、命令行的层次关系
二、路由器配置
网络层作用：定位，路由，流控；封装IP头部
1、IP数据包格式

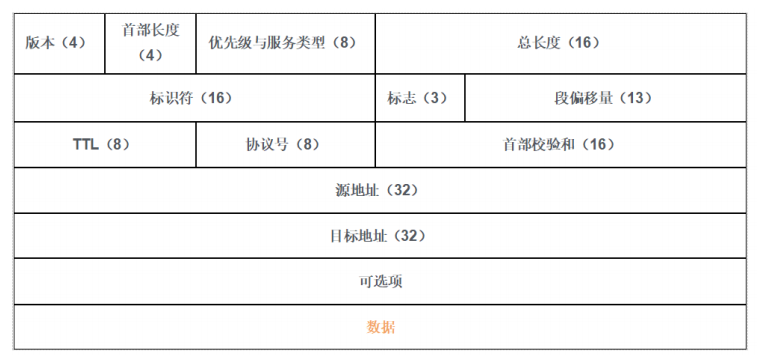

ipv4数据包格式，每一行有32个比特位
总长度：表示整个数据包的大小。
标识符：用于存储所有的分片编号。
标志：表示分片是否完成。
段偏移量：记录偏移量位置，方便数据读取时对分片进行组装
TTL值：数据传输的生命周期，防止网络环境下数据不断传输
MAX TTL（每经过一个路由器减1）：
windows： 128
linux：64
网络设备：255
协议号：书写上层协议 TCP/UDP
首部校验和：验证首部长度的准确性，不一样会直接扔掉。
源地址：源IP地址
目标地址：目的地的IP地址
2、广播与广播域
路由器用来隔离广播域，广播地址位12位十六进制数。
广播与广播域
广播：将广播地址做为目的地址的数据帧
广播域：网络中能接收到同一个广播所有节点的集合
MAC地址广播
广播地址为FF-FF-FF-FF-FF-FF
IP地址广播
广播MAC地址为FF-FF-FF-FF-FF-FF
广播IP地址为IP地址网段的广播地址
3、ARP协议
Address Resolution Protocol，地址解析协议
将一个已知的IP地址解析成MAC地址

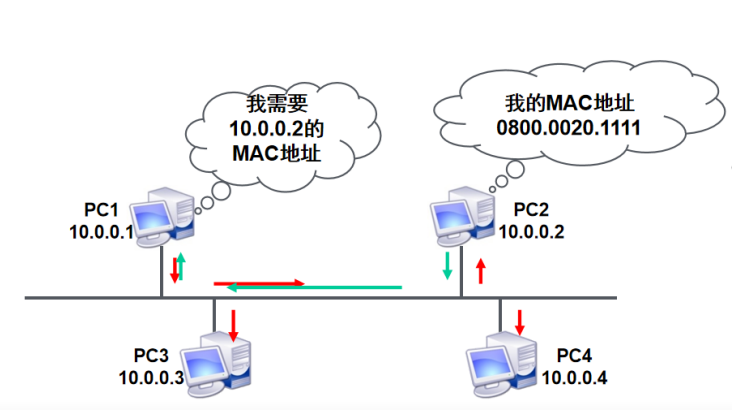

3.1、ARP协议工作原理
PC1发送数据给PC2，查看缓存没有PC2的MAC地址
PC1发送ARP请求消息（广播）
所有主机收到ARP请求消息
PC2回复ARP应答（单播）
其他主机丢弃
PC1将PC2的MAC地址保存到缓存中，发送数据
3.2、查看arp缓存的命令
超时时间：120s

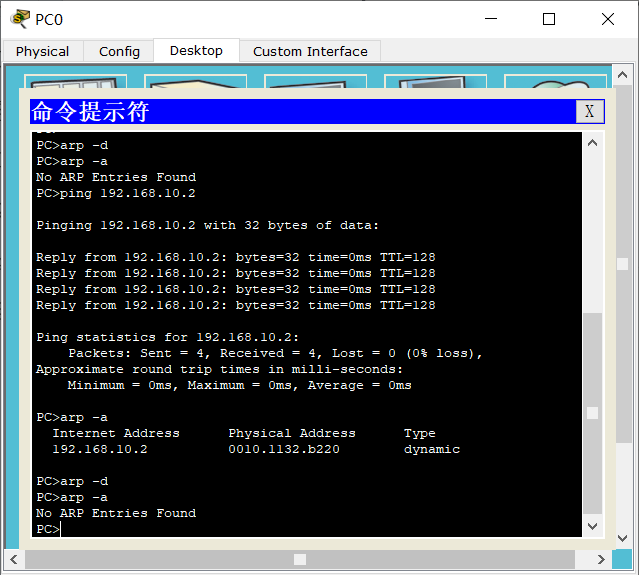

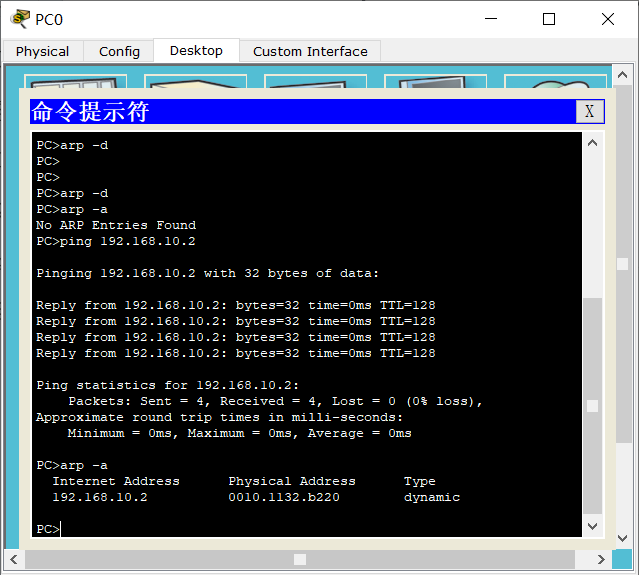

Windows系统中的ARP命令
arp -a 查看arp缓存表
arp -d 清除arp缓存
arp -s IP地址 MAC地址 arp绑定，添加静态的
Cisco系统中的ARP命令（交换机中）
Router#show arp 查看arp缓存
Router#clear arp-cache 清除arp缓存
Router(config)#arp ip-address mac-address arpa 绑定arp
4、CISCO路由器配置
设备连线口诀：
路由器与PC机是同种设备
同种设备用交叉线
异种设备用直通线
交换机之间两者皆可

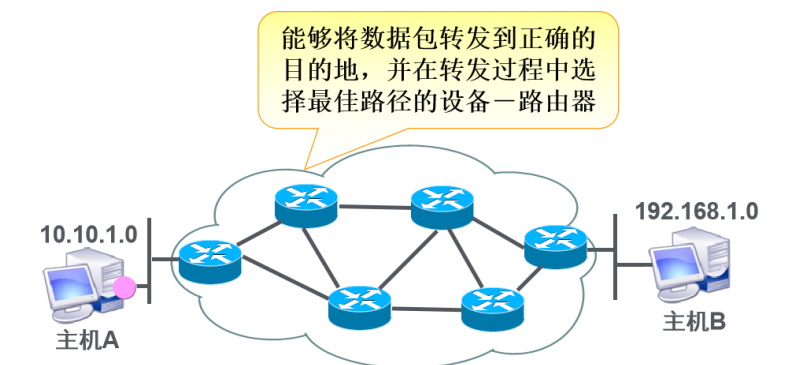

4.1、路由的概念
跨越从源主机到目标主机的一个互联网络来转发数据包的过程

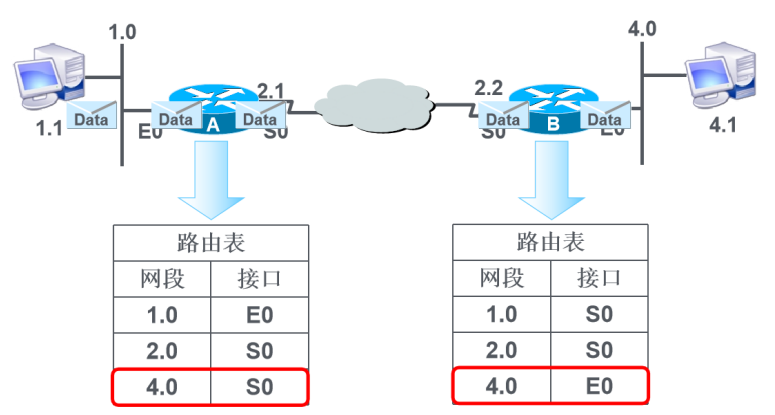

4.2、路由器的工作原理
配置路由端口IP
在接口模式下输入 int +接口名称进入设置接口
在输入 ip address IP地址 子网掩码
数据到达路由器，进行自检查看路由表，有则通信、无则丢弃
4.3、路由表的形成
在全局模式下输入 show ip route 进入
路由表
路由器中维护的路由条目的集合
路由器根据路由表做路径选择

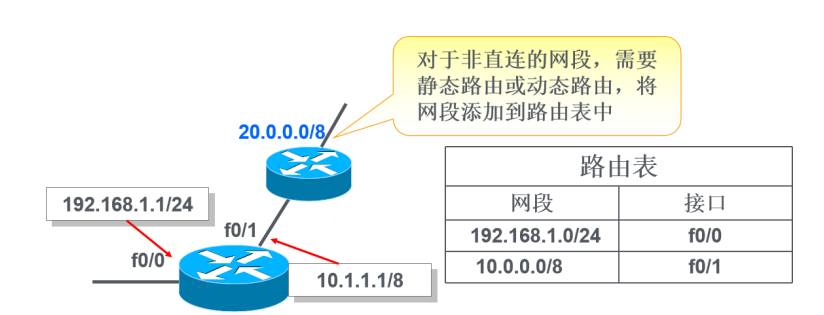

路由表的形成
直连网段
配置IP地址，端口UP状态，形成直连路由
非直连网段
静态配置
动态学习

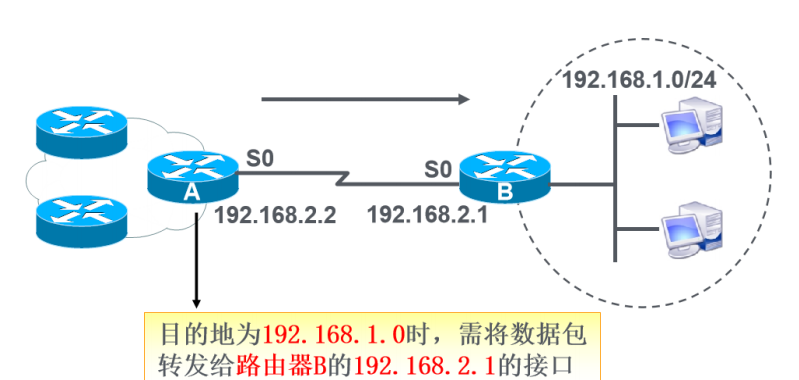

4.4、静态路由
静态路由
由管理员手工配置的，是单向的 缺乏灵活性
配置
在全局模式下输入 ip route 目标网络IP 子网掩码 下一跳地址
