博客主要讲述向 0xa0000 - 0xaffff 内存地址写入颜色对应数值，还提及 bootpack.c 中新增代码，包括对所有颜色的宏定义和用于画矩形的新函数，最后给出 bootpack.c 所有代码。

也就是对 0xa0000-0xaffff这段内存地址中写入颜色所对应的数值

bootpack.c中新增的代码

① 对所有颜色的宏定义

#define COL8_BLACK					0
#define COL8_BigRed					1
#define COL8_BigGreen				2
#define COL8_BigYellow				3
#define COL8_BigBlue				4
#define COL8_BigPurple				5
#define COL8_LightBrilliantBlue		6
#define COL8_WHITE					7
#define COL8_BigGrey				8
#define COL8_DarkRed				9
#define COL8_DarkGreen				10
#define COL8_DarkYellow				11
#define COL8_DarkCyan				12
#define COL8_DarkPurple				13
#define COL8_LightDarkBlue			14
#define COL8_DarkGrey				15

②新增加的函数用来画一个矩形

void DrawBoxFillColor8(unsigned char *pAdd, int nLineLen,
unsigned char  Clolor8, int nX0, int nY0, int nX1, int nY1);


void DrawBoxFillColor8(unsigned char *pAdd, int nLineLen,
unsigned char  Clolor8, int nX0, int nY0, int nX1, int nY1)
{
	int x , y;
	for(y = nY0; y <= nY1; y++)
	{
		for(x = nX0; x <= nX1; x++)
		{
			pAdd[y*nLineLen+x] = Clolor8;
		}
	}

	return ;
}

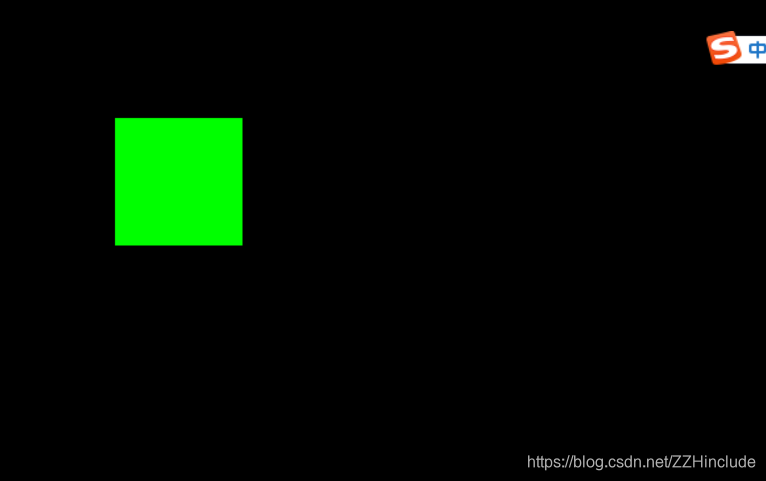

DrawBoxFillColor8(pAdd, 320, COL8_BigGreen, 50, 50, 100,100);

bootpack.c 中所有代码

void io_hlt(void);//允许中断
void io_cli(void);//关中断
void io_out8(int nPort, int nData);//向端口 写入RGB
int io_load_eflags(void);//获取标志寄存器
void io_store_eflags(int nEflags);//恢复标志寄存器


#define COL8_BLACK					0
#define COL8_BigRed					1
#define COL8_BigGreen				2
#define COL8_BigYellow				3
#define COL8_BigBlue				4
#define COL8_BigPurple				5
#define COL8_LightBrilliantBlue		6
#define COL8_WHITE					7
#define COL8_BigGrey				8
#define COL8_DarkRed				9
#define COL8_DarkGreen				10
#define COL8_DarkYellow				11
#define COL8_DarkCyan				12
#define COL8_DarkPurple				13
#define COL8_LightDarkBlue			14
#define COL8_DarkGrey				15

void init_palette(void);//初始化调色板
void set_palette(int nStart, int nEnd, unsigned char * pRGB);
void DrawBoxFillColor8(unsigned char *pAdd, int nLineLen,
 unsigned char  Clolor8, int nX0, int nY0, int nX1, int nY1);

//320*200

void HariMain(void)
{
	int i;
	unsigned char *pAdd = (unsigned char *)0xa0000;

	init_palette();  //设定调色板

	/*for (i = 0; i <= 0xffff; i++)
	{

		*(pAdd+i) = i & 0x0f;

	}*/

	DrawBoxFillColor8(pAdd, 320, COL8_BigGreen, 50, 50, 100,100);

	for (;;)
	{
		io_hlt();
	}
}

void DrawBoxFillColor8(unsigned char *pAdd, int nLineLen,
unsigned char  Clolor8, int nX0, int nY0, int nX1, int nY1)
{
	int x , y;
	for(y = nY0; y <= nY1; y++)
	{
		for(x = nX0; x <= nX1; x++)
		{
			pAdd[y*nLineLen+x] = Clolor8;
		}
	}

	return ;
}



void init_palette(void)
{
	static unsigned char Table_Rgb[16*3] =
	{
		0x00, 0x00, 0x00,	/*  0:黑色 */
		0xff, 0x00, 0x00,	/*  1:亮红 */
		0x00, 0xff, 0x00,	/*  2:亮绿 */
		0xff, 0xff, 0x00,	/*  3:亮黄 */
		0x00, 0x00, 0xff,	/*  4:亮蓝 */
		0xff, 0x00, 0xff,	/*  5:亮紫 */
		0x00, 0xff, 0xff,	/*  6:浅亮蓝 */
		0xff, 0xff, 0xff,	/*  7:白 */
		0xc6, 0xc6, 0xc6,	/*  8:亮灰 */
		0x84, 0x00, 0x00,	/*  9:暗红 */
		0x00, 0x84, 0x00,	/* 10:暗绿 */
		0x84, 0x84, 0x00,	/* 11:暗黄 */
		0x00, 0x00, 0x84,	/* 12:暗青 */
		0x84, 0x00, 0x84,	/* 13:暗紫 */
		0x00, 0x84, 0x84,	/* 14:浅暗蓝 */
		0x84, 0x84, 0x84	/* 15:暗灰 */
	};


	set_palette(0, 15, Table_Rgb);

	return;
}


void set_palette(int nStart, int nEnd, unsigned char * pRGB)
{
	int i , eflags;
	eflags = io_load_eflags(); //记录中断许可标志的值

	io_cli();//将中断许可标志位置0 不允许 产生中断

	io_out8(0x03c8, nStart);//将想要设定的调色板号码 写入0X03c8

	for(i = nStart; i <= nEnd; i++) //按照R G B 的顺序进行写入
	{
		io_out8(0x03c9, pRGB[0] / 4);
		io_out8(0x03c9, pRGB[1] / 4);
		io_out8(0x03c9, pRGB[2] / 4);

		pRGB += 3;
	}

	io_store_eflags(eflags);//恢复 中断许可标志

	return;
}
