一、VLAN的概念及优势

1.早期的局域网

早期的局域网隐患：带宽公用，冲突问题，安全性问题

交换机的出现解决了前两个问题，交换机解决了一部分的广播问题，直到VLAN的出现解决了一些安全性问题，用技术加以解决广播风暴问题。

传统以太网的问题：

  • 在典型交换网络中，当某台主机发送一个广播帧或未知单播帧时，该数据帧会被泛洪，甚至传递到整个广播域。
  • 广播域越大，产生的网络安全问题，垃圾流量问题就越严重。

虚拟局域网：用技术手段，在逻辑上解决问题，虚拟局域网VLAN可以隔离广播域。特点有：不受地域限制；同一VLAN内的设备才能直接进行二层通信。

2.分割广播域

  • 物理分割 （加入设备）
  • 逻辑分割 （用VLAN解决）

3.VLAN的优势

  • 控制广播
  • 增强网络安全性
  • 简化网络管理

4.为了提供更多的接口，交换机可以使用级联和堆叠两种方式（看情况，各有各的优点）

  • 级联：通过一根双绞线在任何网络设备厂家的交换机之间，或者交换机与集线器Hub之间完成。
  • 堆叠：只有自己厂家的设备之间，并且该交换机必须具有堆叠功能才可实现。

二、VLAN的种类

  • 静态VLAN：基于端口划分静态VLAN，表项由vlan的编号和接口组成
  • 动态VLAN：基于MAC地址划分动态VLAN，表项由vlan的编号和PC的MAC地址组成

动态VLAN的缺点：需要收集mac地址，不够灵活

1.VLAN的范围

华为交换机默认都有VLAN1,并且所有端口默认属于VLAN1，能够使用的VLAN范围是1-4094

VLAN ID范围范围用途
0~4095保留仅限系统使用；用户不能查看和使用这些VLAN
1正常Cisco默认VLAN；用户能够使用该VLAN，但不能删除它
2-1001正常用于以太网的VLAN；用户可以创建、使用和删除这些VLAN
1002-1005正常用于FDDI和令牌环的Cisco默认VLAN；用户不能删除这些VLAN
1006-1024保留仅限系统使用；用户不能查看和使用这些VLAN
1025-4094扩展仅用于以太网VLAN

VLAN的范围：仅限系统使用，用户不能查看和使用这些VLAN

数据帧：mac头部 ip头部 tcp头部 实际数据 校验位

VLAN: mac头部 vlan ip头部 tcp头部 实际数据 校验位

只有交换机可以识别VLAN

2.802.1q tag标签



  • TPID(标签协议标识符)：标识数据帧的类型
  • PRI（优先级）：标识帧的优先级，主要用于QoS
  • CFI（标准格式指示符）：在以太网环境中，该字段的值为0
  • VLAN ID（VLAN标识符）：标识该帧所属的VLAN

三、静态VLAN的配置（动态VLAN是根据mac地址，静态好）

1.配置静态VLAN的步骤

  • 创建VLAN

  • 将交换机的端口加入到相应的VLAN中

  • 验证VLAN的配置

access接入模式 ，连接主机、路由器等不识别vlan的设备

只允许一对1 port1属于vlan 10

trunk 交换机和交换机之间用trunk

允许多条vlan通过 2-1001 all

hybrid（Hybrid port):混杂模式，华为默认链路类型，只有华为有，并且配置复杂。

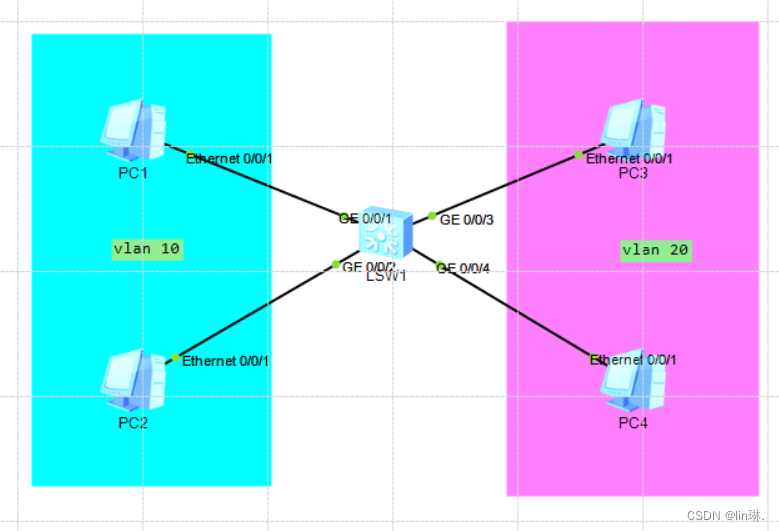

2.实验

第一步配置PC1、PC2、PC3和PC4的IP地址，子网掩码和网关



第二步创建vlan

<Huawei>u t m          #关闭华为的信息提示
<Huawei>sy             #进入系统试图
[Huawei]sys sw1        #更改交换机名字
[sw1]vlan 10           #建立vlan 10
[sw1-vlan10]description shiyan1  #进入后，可以加上描述，这是实验1独立的vlan
[sw1-vlan10]q          #建好vlan后会自动进入vlan
​
[sw1]vlan 20           #建立vlan 20
[sw1-vlan20]description shiyan2  #进入后，可以加上描述，这是实验2独立的vlan
[sw1-vlan20]q          #建好vlan后会自动进入vlan
​
vlan batch 10 20 30    #批量建立，一次性建立vlan 10 20 30
undo vlan 10           #删除VLAN 10

第三步将交换机的端口加入到相应的VLAN中 A 设置接口模式 ，B设置允许通过的VLAN

[sw1]int g0/0/1          #进入想要操作的端口
[sw1-GigabitEthernet0/0/1]port link-type access   #设置接口模式为access
[sw1-GigabitEthernet0/0/1]port default vlan 10    #只允许带有vlan 10标签的流量通过
​
[sw1]int g0/0/2         #进入想要操作的端口
[sw1-GigabitEthernet0/0/2]port link-type access   #设置接口模式为access
[sw1-GigabitEthernet0/0/2]port default vlan 10    #只允许带有vlan 10标签的流量通过
​
第二种方法
[sw1]port-group 1       #建立一个端口组叫 1
[sw1-port-group-1]group-member g0/0/3 to g0/0/5 #将端口加入这个组如果连接可以直接 接口 to 接口  ，如果不连续用逗号或者空格隔开
[sw1-port-group-1]port link-type access   #给端口组中所有的端口设置接口模式为access
[sw1-port-group-1]port default vlan 20    #设置默认vlan为20

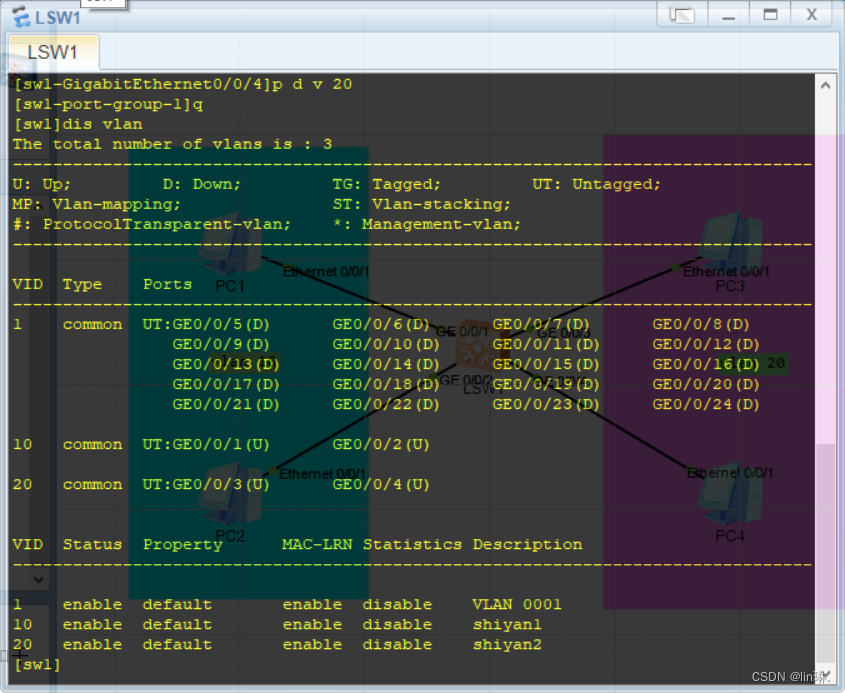

第四步验证VLAN的配置

[sw1]dis vlan

3.小结

  • VLAN是逻辑隔离的虚拟局域网

  • VLAN能够隔离广播，提高安全性，简化管理

  • VLAN分为动态VLAN和静态VLAN

  • 静态VLAN有两种配置方式：VLAN数据库和全局配置

四、Trunk介绍与配置

1.Trunk作用

Trunk能够使同一个VLAN跨交换机通信

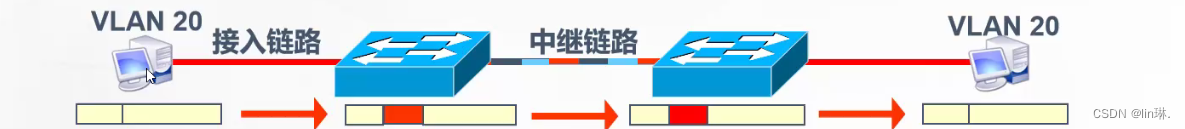

2.交换网络中的链路类型

  • 接入链路

  • 中继链路

3.VLAN的标识

在以太网上实现中继，有两种封装类型

  • ISL（Cisco私有标准）

  • IEEE 802.1q

4.IEEE 802.1q工作原理

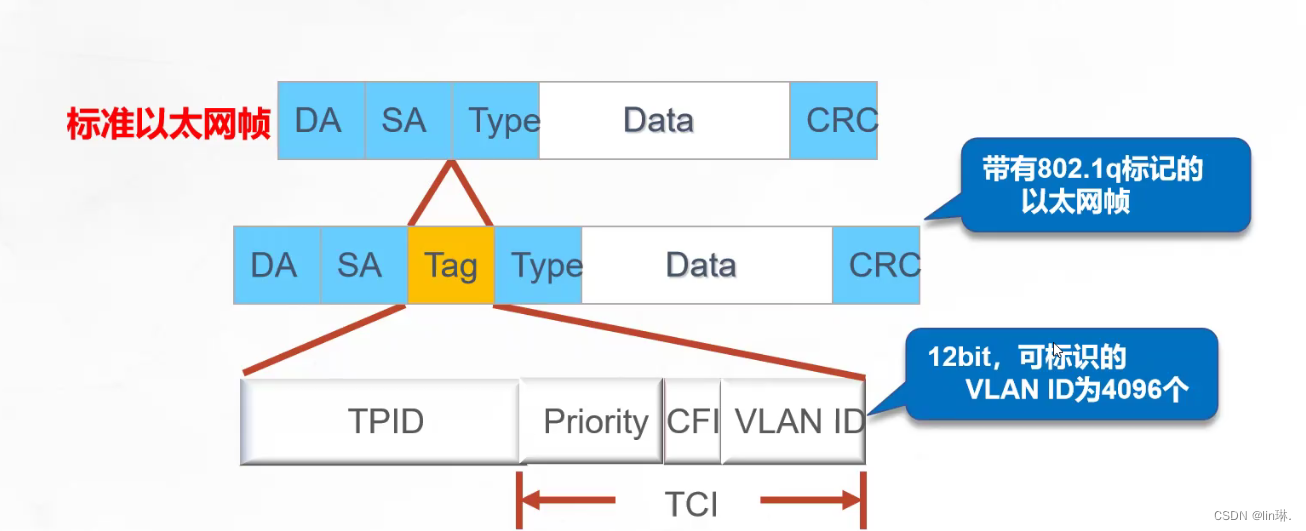

5.IEEE 802.1q帧格式

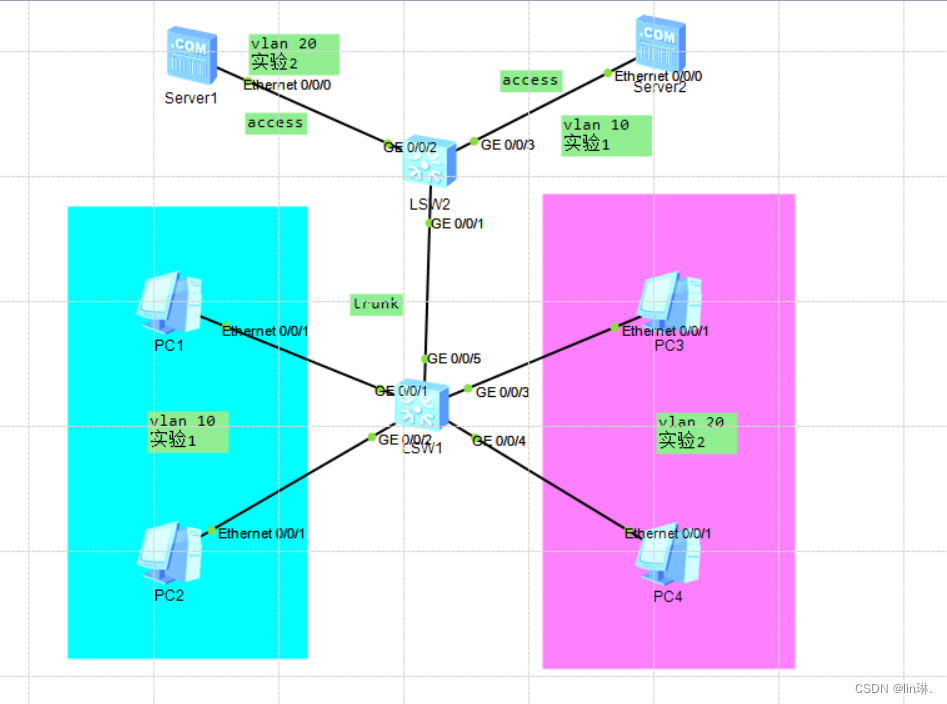

6.实验

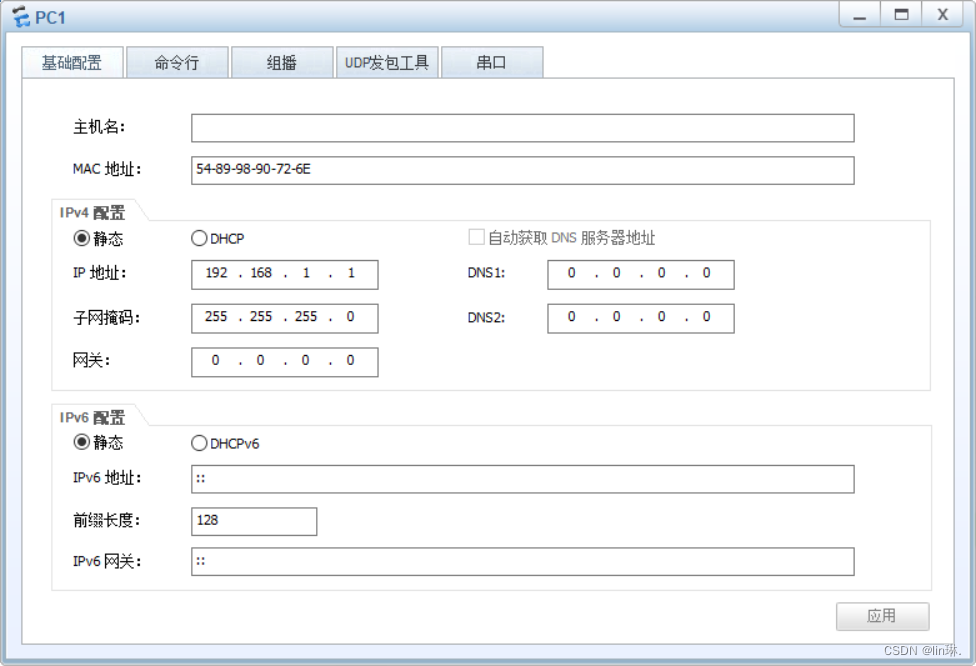

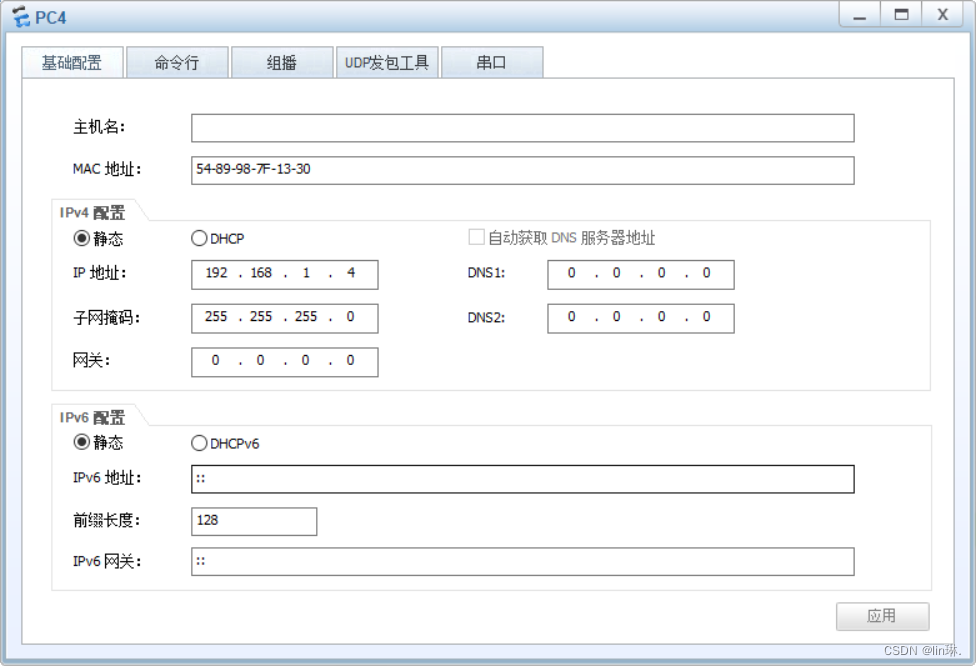

第一步配置PC1、PC2、PC3和PC4的IP地址、子网掩码和网关

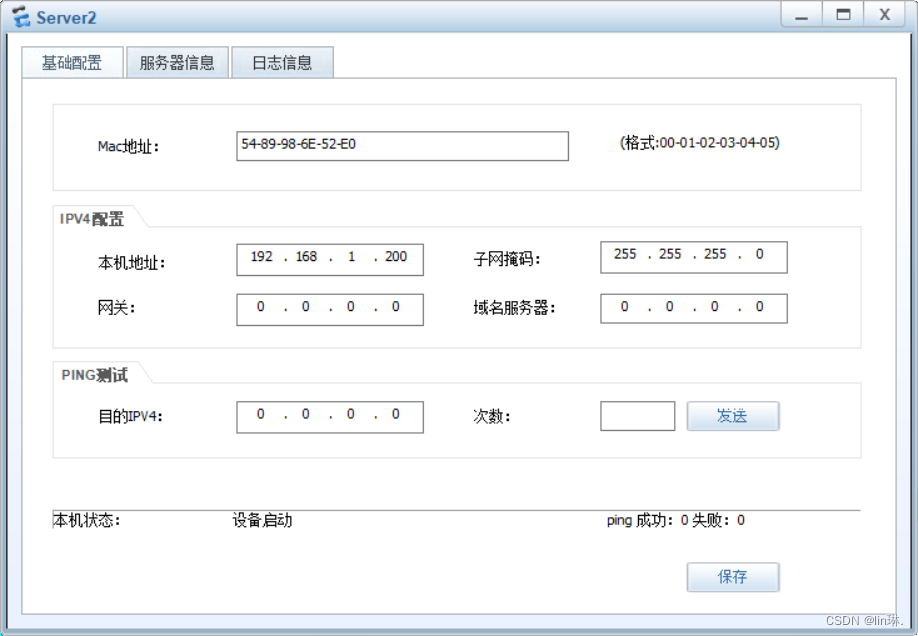

第二步配置服务器的IP地址

第三步创建vlan

sw1:

<Huawei>u t m          #关闭华为的信息提示
<Huawei>sy             #进入系统试图
[Huawei]sys sw1        #更改交换机名字
[sw1]vlan 10           #建立vlan 10
[sw1-vlan10]description shiyan1  #进入后，可以加上描述，这是实验1独立的vlan
[sw1-vlan10]q          #建好vlan后会自动进入vlan
[sw1]vlan 20           #建立vlan 20
[sw1-vlan20]description shiyan2  #进入后，可以加上描述，这是实验2独立的vlan
[sw1-vlan20]q          #建好vlan后会自动进入vlan
​
​
vlan batch 10 20 30    #批量建立，一次性建立vlan 10 20 30
undo vlan 10           #删除VLAN 10

sw2:

<Huawei>u t m          #关闭华为的信息提示
<Huawei>sy             #进入系统试图
[Huawei]sys sw2        #更改交换机名字
[sw2]vlan batch 10 20   #批量建立，一次性建立vlan 10 20

第四步将交换机的端口加入到相应的VLAN中

sw1:

[sw1]int g0/0/1          #进入想要操作的端口
[sw1-GigabitEthernet0/0/1]port link-type access   #设置接口模式为access
[sw1-GigabitEthernet0/0/1]port default vlan 10    #只允许带有vlan 10标签的流量通过
​
[sw1]int g0/0/2         #进入想要操作的端口
[sw1-GigabitEthernet0/0/2]port link-type access   #设置接口模式为access
[sw1-GigabitEthernet0/0/2]port default vlan 10    #只允许带有vlan 10标签的流量通过
​
vlan 20选择使用了第二种方法
[sw1]port-group 1       #建立一个端口组叫 1
[sw1-port-group-1]group-member g0/0/3 to g0/0/5 #将端口加入这个组如果连接可以直接 接口 to 接口  ，如果不连续用逗号或者空格隔开
[sw1-port-group-1]port link-type access   #给端口组中所有的端口设置接口模式为access
[sw1-port-group-1]port default vlan 20    #设置默认vlan为20
sw2:
[sw2]int g0/0/2          #进入想要操作的端口
[sw2-GigabitEthernet0/0/2]port link-type access   #设置接口模式为access
[sw2-GigabitEthernet0/0/2]port default vlan 20    #只允许带有vlan 20标签的流量通过
​
[sw2]int g0/0/3         #进入想要操作的端口
[sw2-GigabitEthernet0/0/3]port link-type access   #设置接口模式为access
[sw2-GigabitEthernet0/0/3]port default vlan 10    #只允许带有vlan 10标签的流量通过

第五步设置串口

sw1:

[sw1-GigabitEthernet0/0/5]port link-type trunk      #将端口5设置为trunk
[sw1-GigabitEthernet0/0/5]port trunk allow-pass vlan all   #允许所有vlan可以通过端口5


如果g0/0/5已经配置了VLAN要更改VLAN：
第一步：[sw1-GigabitEthernet0/0/5]undo port default vlan
第二步：[sw1-GigabitEthernet0/0/5]undo port link-type

sw2:

[sw1-GigabitEthernet0/0/1]port link-type trunk      #将端口1设置为trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all   #允许所有vlan可以通过端口5

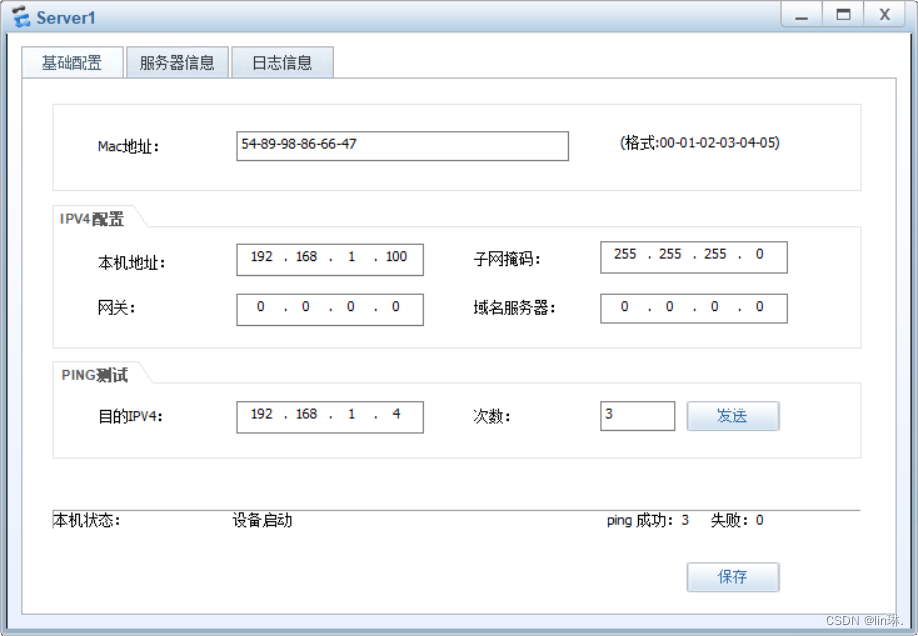

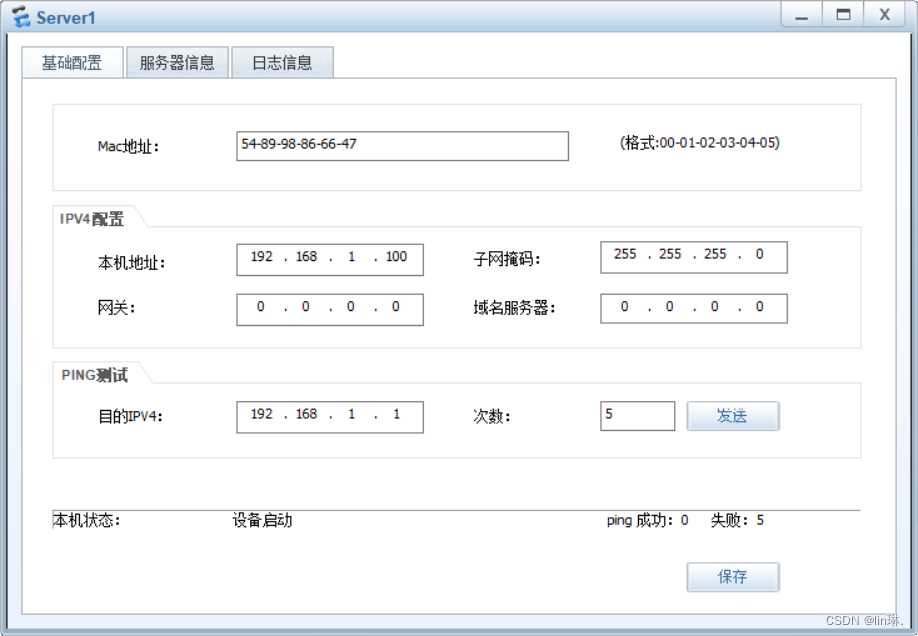

第七步验证
