本文详细介绍了本地管理物理交换机和ensp上虚拟交换机的方法，包括Console端口连接、认证模式（None、Password、AAA）的配置以及远程管理（Telnet、STelnet、SSH）的安全实践。此外，还提供了华为交换机的具体配置步骤和云管理注意事项。

文章目录

本地管理交换机
远程管理交换机
华为官网配置信息

本地管理交换机

当交换机首次使用时，需要使用交换机的Console端口，用串口线一端连电脑，另一端直连交换机，来配置交换机远程登录信息及密码。
Console端口是(用户本地端口)用来针对本地路由器或者交换机配置密码账号的。
认证模式有三种:None(不验证)，就是没有账号密码直接进去的。
password(密码验证)，通过输入密码进去。
AAA(账号密码认证)，通过输入设置的账号密码进入。
配置AAA或者password时，都要记得给他加上权限不然无法操作。

物理交换机如何本地管理

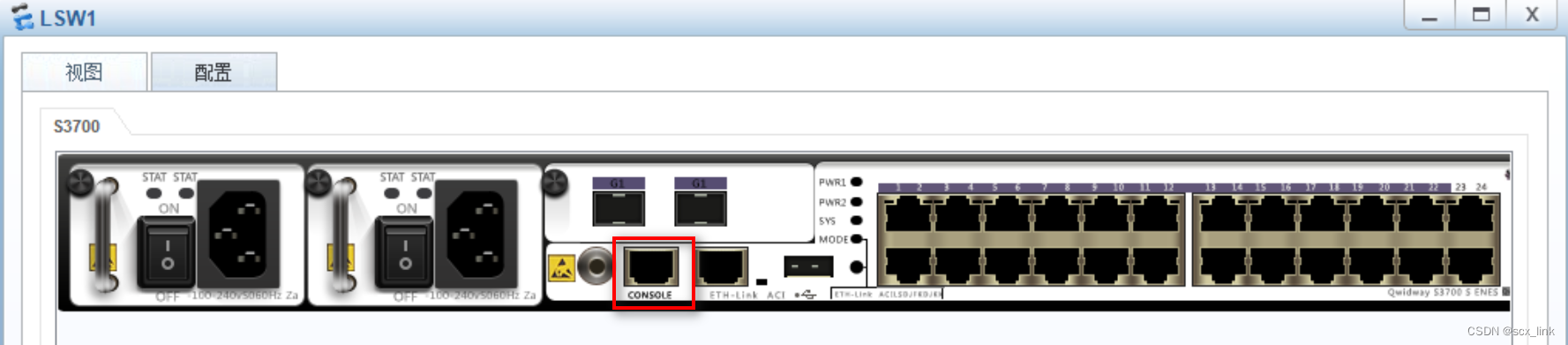

以华为交换机S3700型号为例，其物理Console端口如下：
在这里插入图片描述

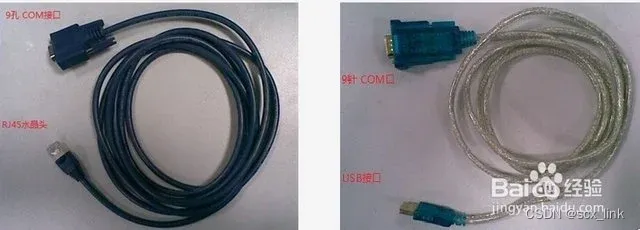

物理交换机的实际配置线（反转线），带有超级终端和COM口的电脑，电脑上的COM接口在机箱后面，接显示器接口的旁边，上面有9根针。如果是没有COM口的笔记本时，请自行买COM转USB的线。交换机的console口：设备前面面板上有一个接口，有标注“console” 配置线：（一头类似网线水晶头，另一头比较大，上面有9个孔）。

在这里插入图片描述
物理交换机的实操中，RJ45水晶头侧插入到交换机的Console端口，如果使用的台式主机，可以直接把另一端的9孔 COM口，插入到
电脑主机的COM接口上。

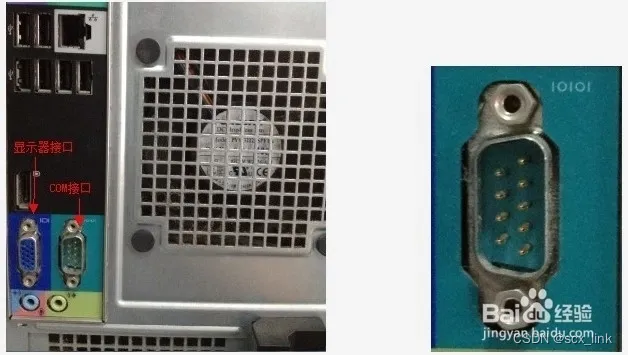

上图台式电脑主机上的COM口，右侧是COM接口放大后的图。
如果是笔记本电脑，目前大多数笔记本电脑是不带COM接口的，所以需要另外一条 COM 转 USB 线，
如上上图中的右侧一端为9针COM口，一端为USB接口。将左右两根线的9口COM口接入到9针COM口，组成一根线，就可以在无COM接口的笔记本上使用了。
接下来查看电脑上识别出的COM编号。

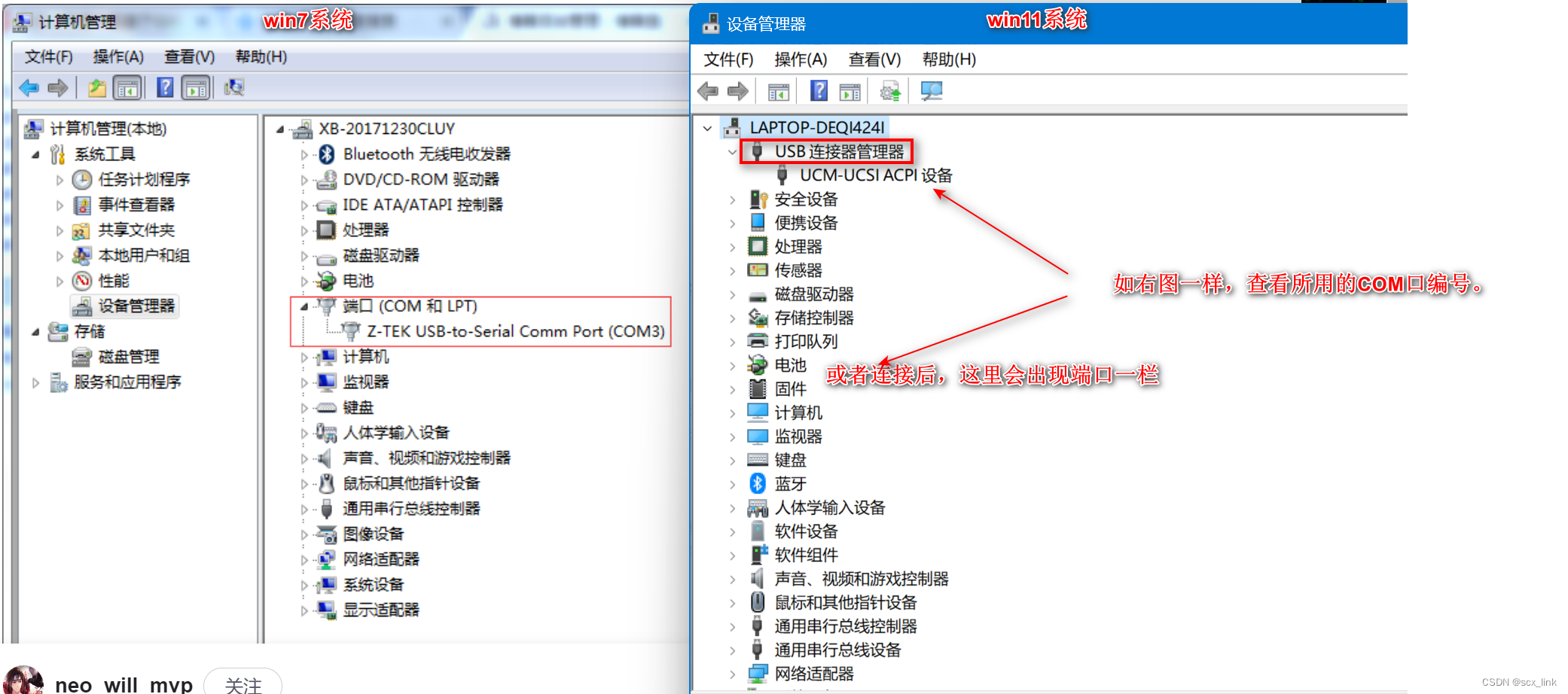

cmd 命令栏中输入 control ，然后自动打开控制面板，从里面找到设备管理器，点击进入，对于win11系统可能会自动多出一个端口栏，然后从里面可以看到此时连接了console线的端口号，如左图的是 COM3。这里win11系统没有显示端口一栏可能是，没有连接console线的缘故。如果连接了Console线，还是没有端口一栏，可以查看 USE链接器管理器一栏，看这一栏里是否显示了连接了console线的端口号。
在这里插入图片描述
然后根据上方获取的COM号。

然后通过SecureCRT 或者Xshell 以串口的方式连接，如下：

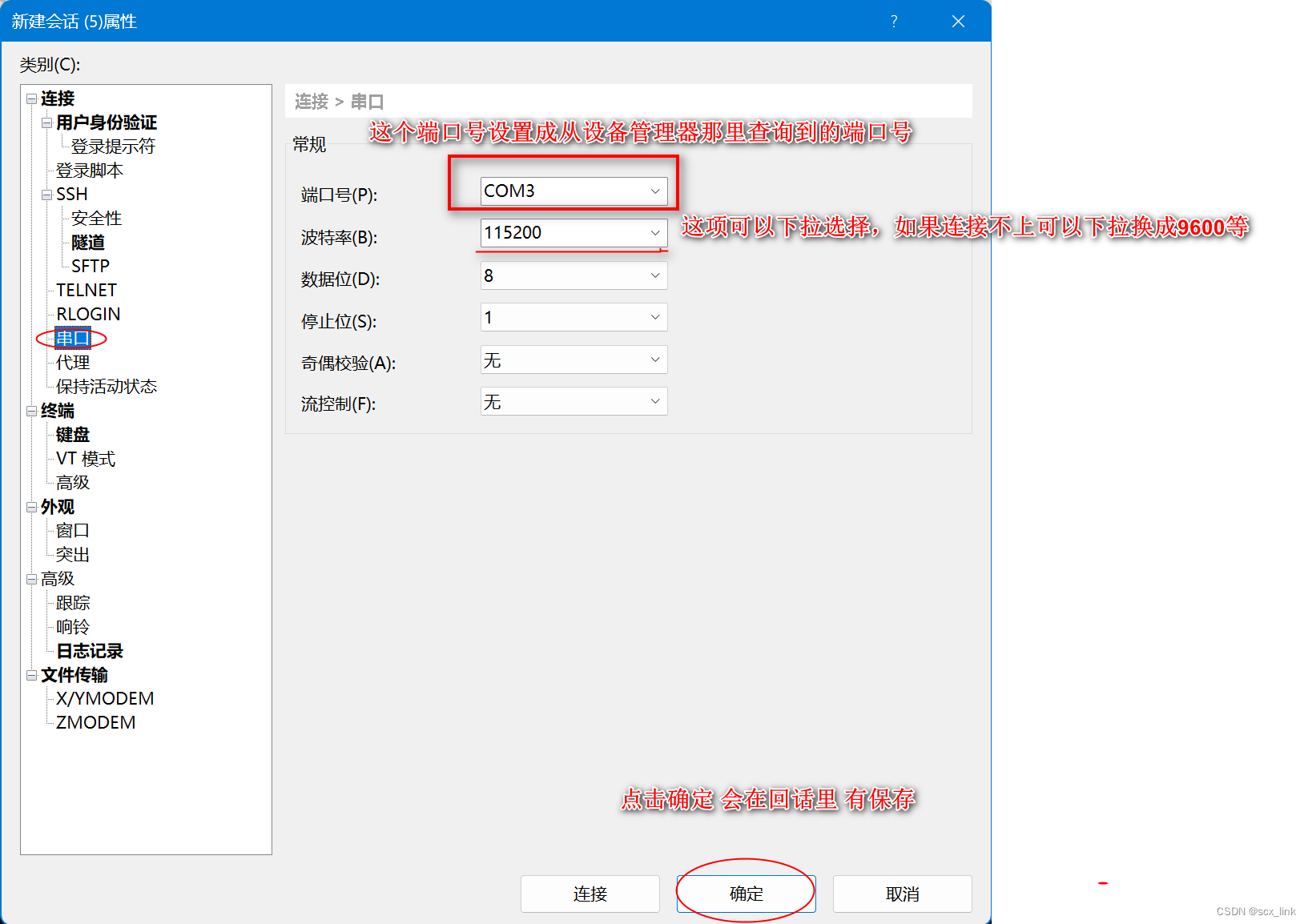

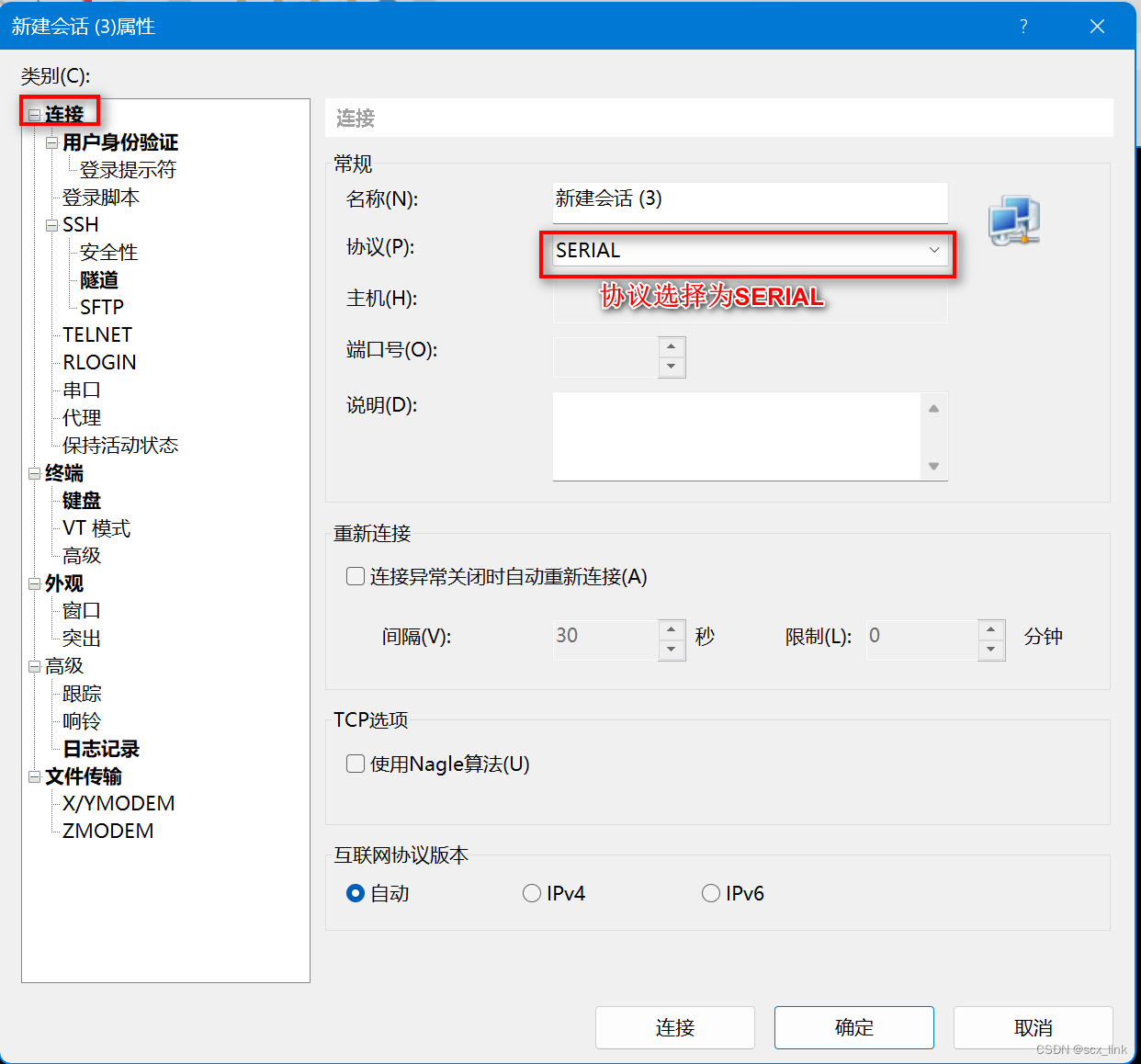

以xshell为例：
在这里插入图片描述

在这里插入图片描述

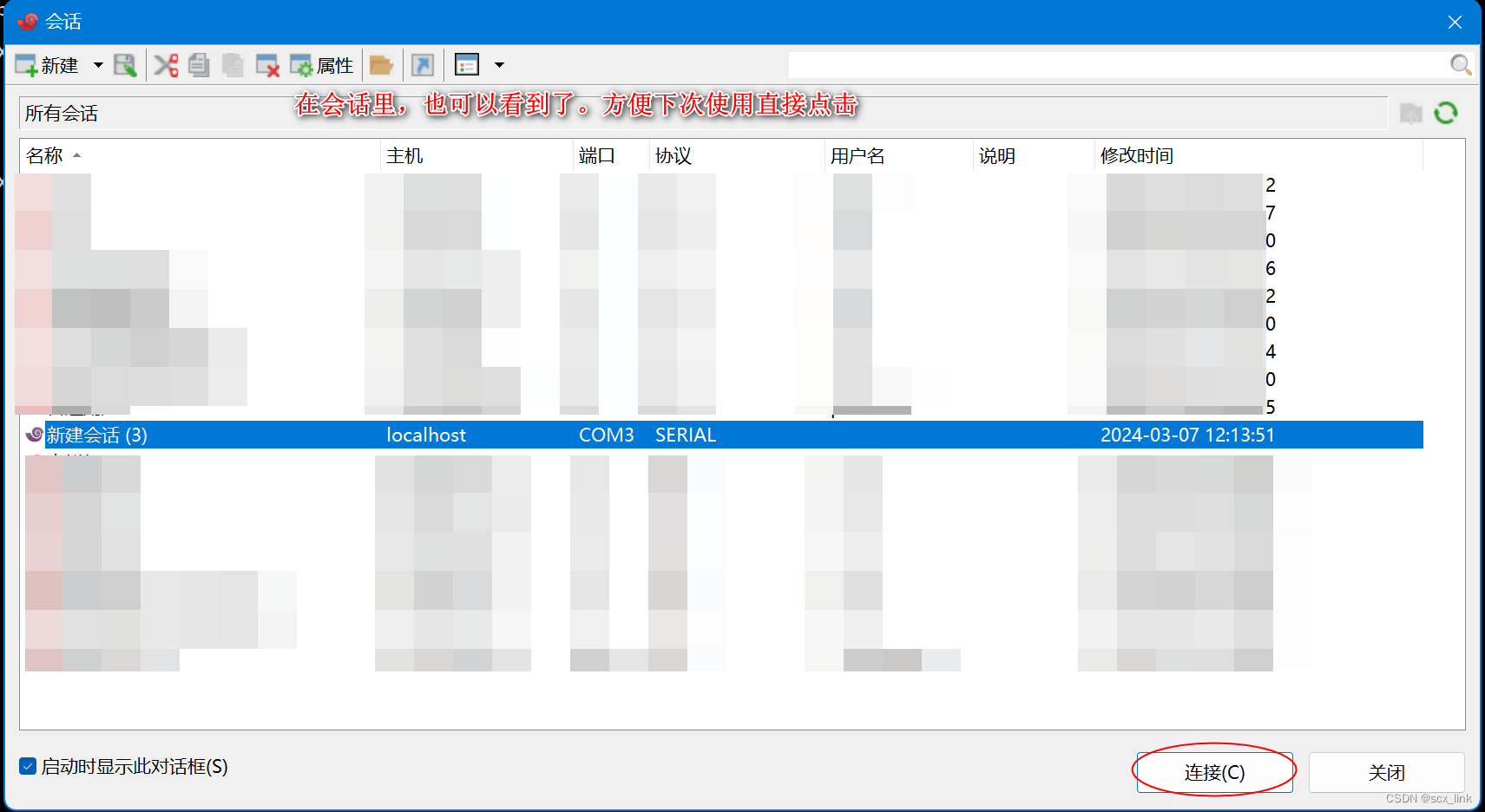

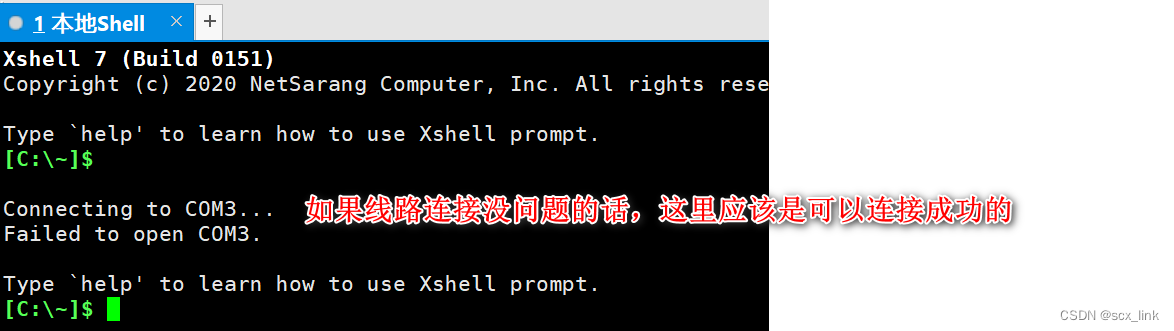

之后如果正常的话，会在xshell的会话列表里看到
在这里插入图片描述

在这里插入图片描述

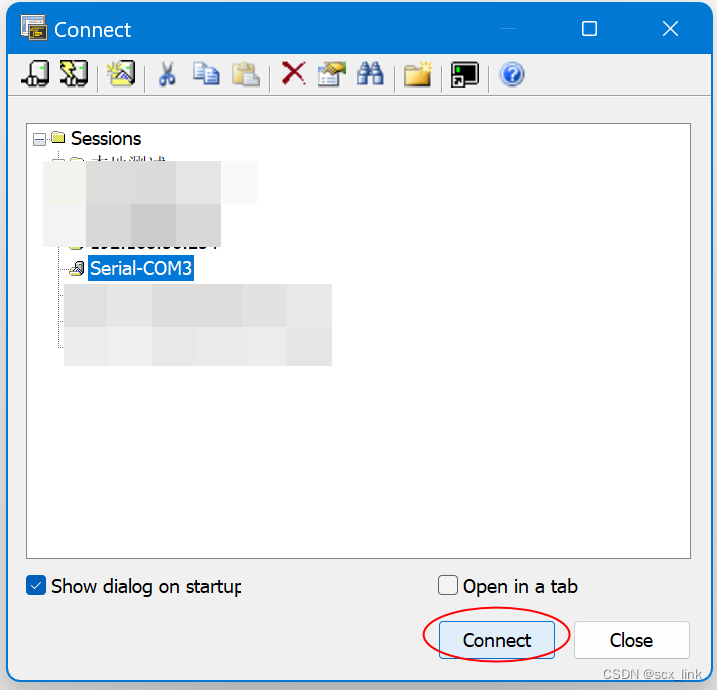

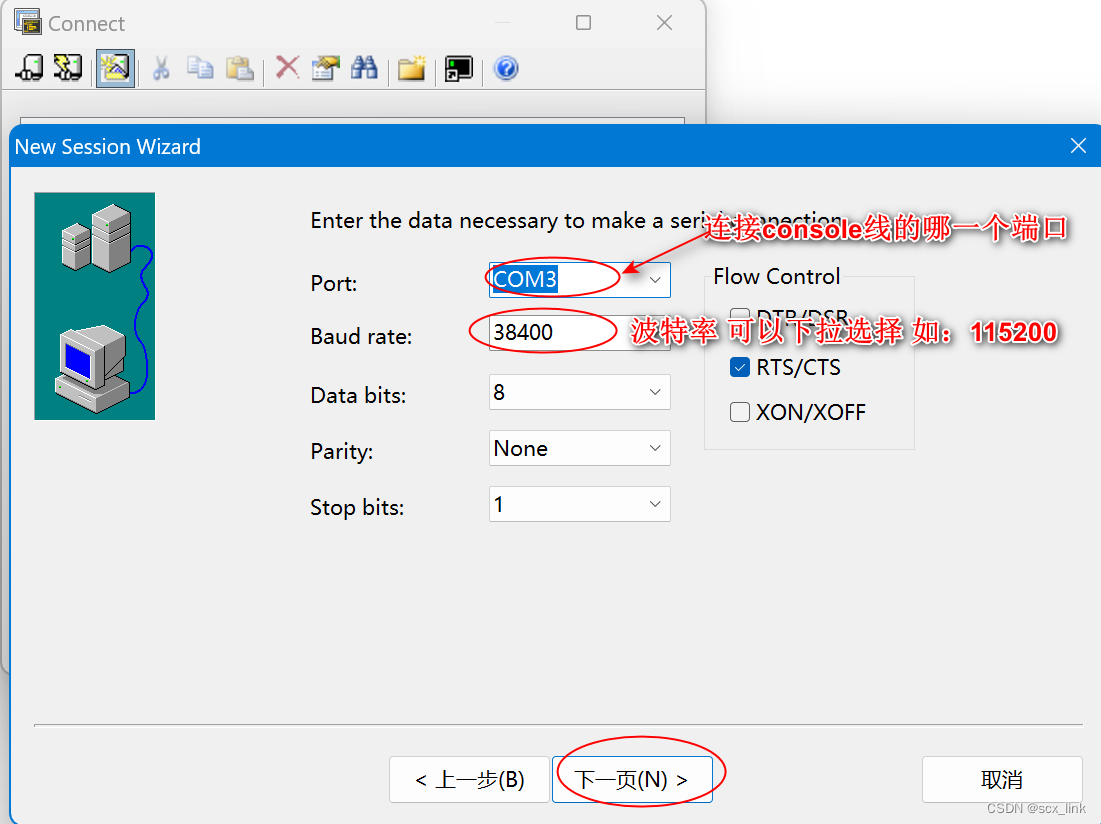

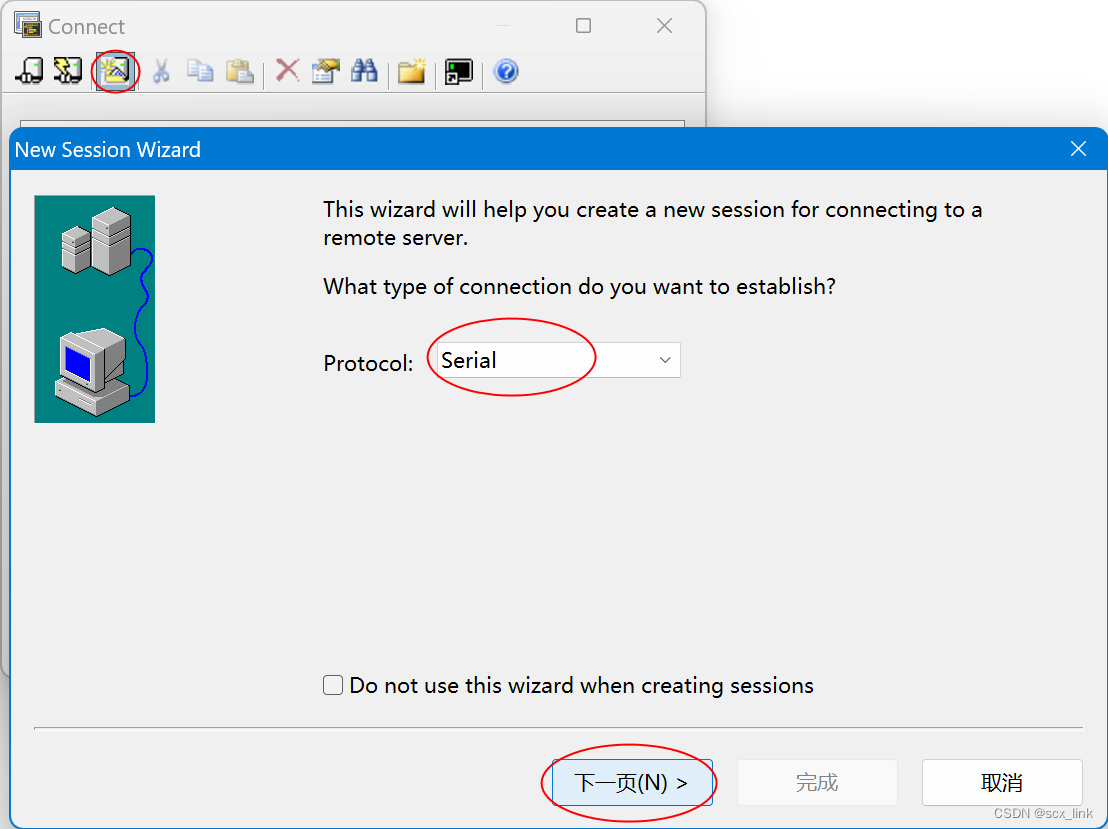

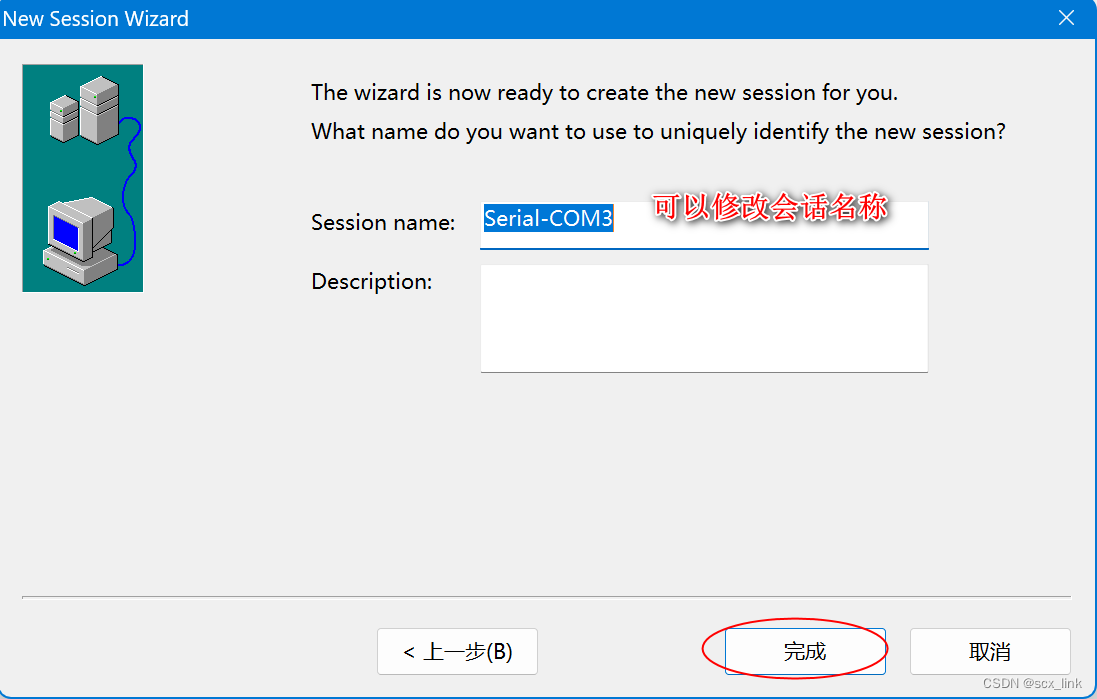

以SecureCRT为例：

ensp上的虚拟交换机如何本地管理

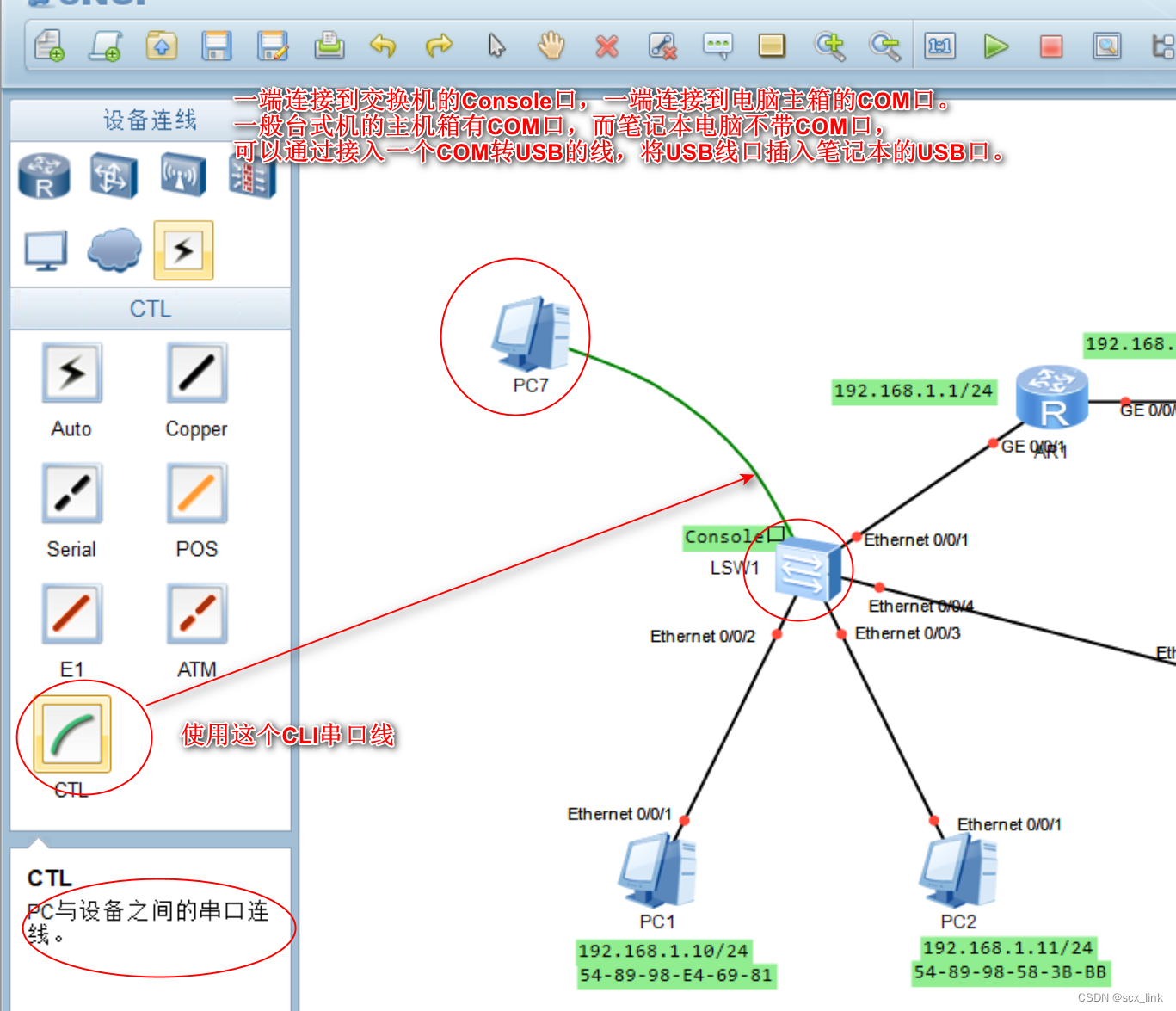

在这里插入图片描述

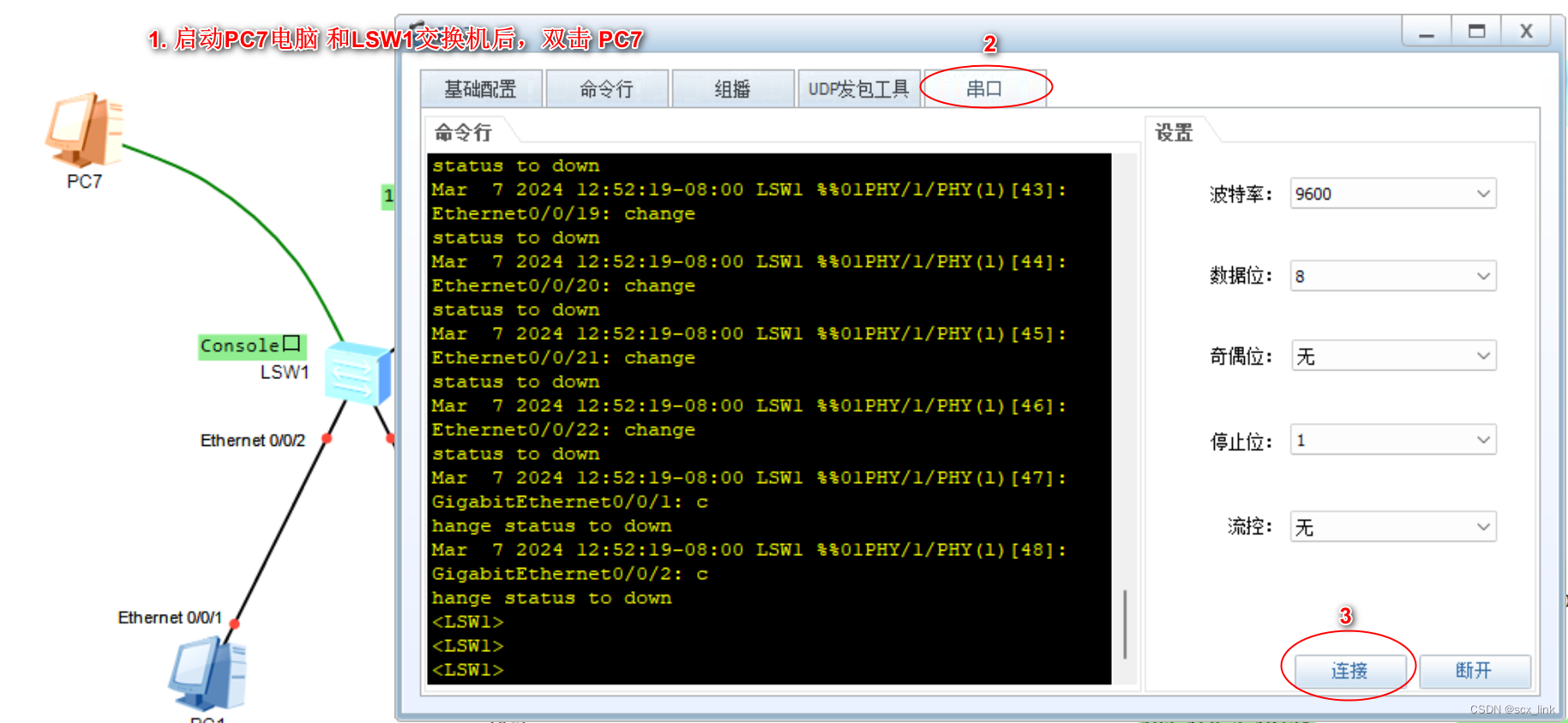

如上图 PC7 通过串口连线交换机的Console来本地管理交换机。

点击连接后，如果连接成功的话，会在命令行这里显示 <Huawei>,这台交换机之前改为名称故而显示的是<LSW1>,也就是直接进入到交换机的用户视图。
由于我们没有物理的交换机，那么Console端口的管理配置都在eNSP上演示了。

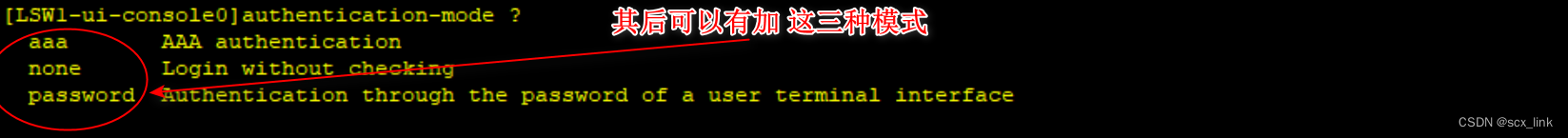

认证模式的三种方式

None(不验证),也是出厂默认的认证模式，就是没有账号密码直接进去的。就像刚才之间点击连接就直接进入到交换机的用户视图下。
Password(密码验证)，通过输入密码进去,不需要账号，只需要密码。

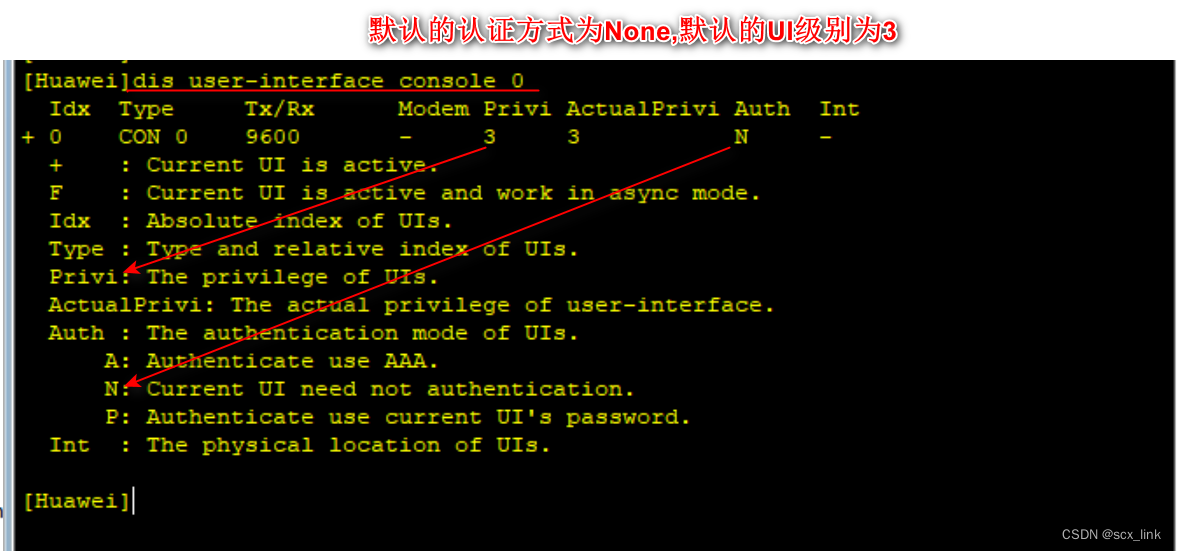

[HUAWEI] dis user-interface console 0 // 查看用户界面信息

[LSW1-ui-console0] dis th //查看console 0 口，已执行过的配置命令

	<HUAWEI> system-view								//从用户视图进入系统视图
	[HUAWEI] sysname LSW1								//修改设备名称
	[LSW1] user-interface console 0						//进入Console用户界面
	[LSW1-ui-console0] authentication-mode password     //配置Console用户界面的认证方式为Password
	[LSW1-ui-console0] set authentication password cipher YsHsjx_202403    //配置登录密码为YsHsjx_202403。
	[LSW1-ui-console0] user privilege level 4 //缺省情况下，Console口用户界面下用户的级别是3。

[LSW1-ui-console0] authentication-mode password //如果是Console口，并且想要使用password 认证方式，此条命令一定要执行，否则后续命令设置的密码不生效
[LSW1-ui-console0] set authentication password cipher YsHsjx_202403 //其中的cipher 表示其后的具体密码会以密文的方式被保存

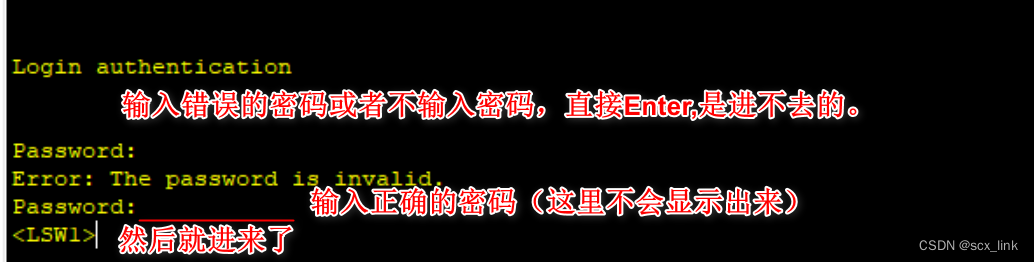

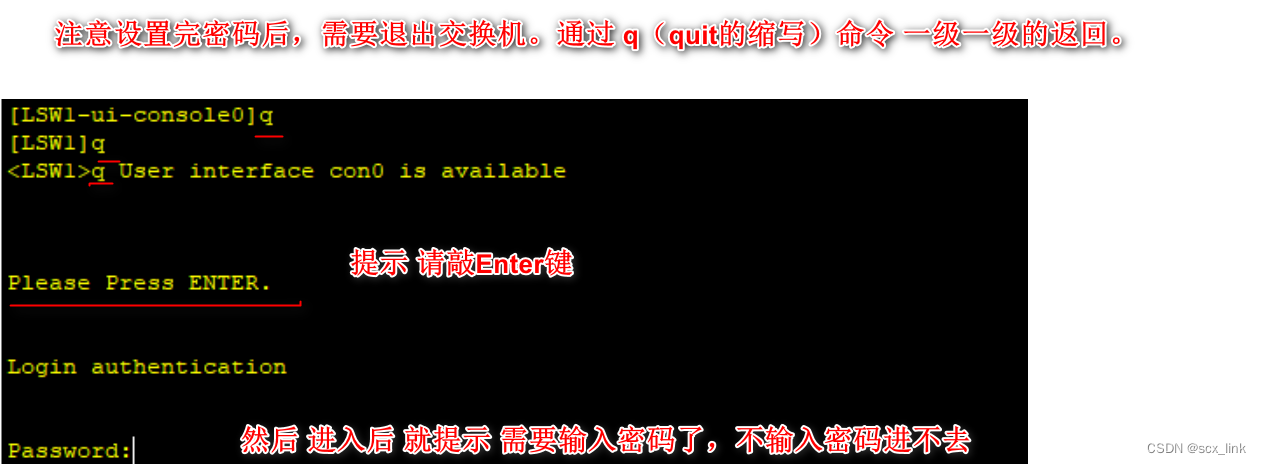

在这里插入图片描述

删除password认证模式及密码

[LSW1]user-interface console 0
[LSW1-ui-console0]dis th //查看console口 已执行过的配置命令
[LSW1-ui-console0]undo set authentication password  //撤销密码设置
[LSW1-ui-console0]undo authentication-mode  //撤销认证模式设置
