三菱485-BD通讯板无协议通讯实例

        上一篇文章讲了三菱PLC的编程口的通讯协议。通过编程口协议，无需购置额外的通讯板，计算机即可读写PLC的软元件，那还要485-BD通讯板干啥呢？首先，使用该通讯板允许PLC主动向计算机发送数据，这是编程口通讯协议无法实现的；另外，如果要求通讯距离远，或通讯速率高，或一台计算机同时与多台PLC通讯，那就得考虑使用这种通讯方式了。

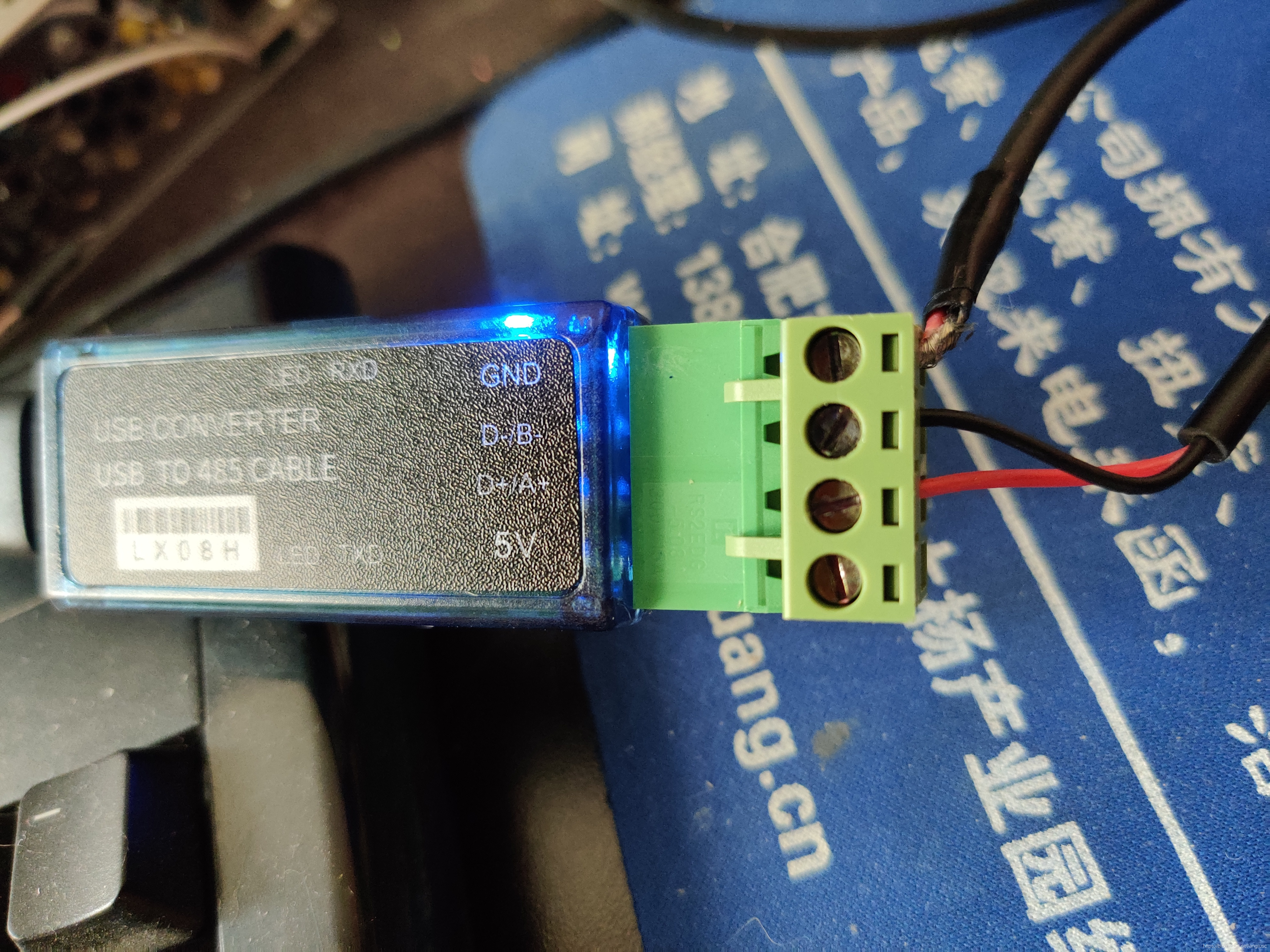

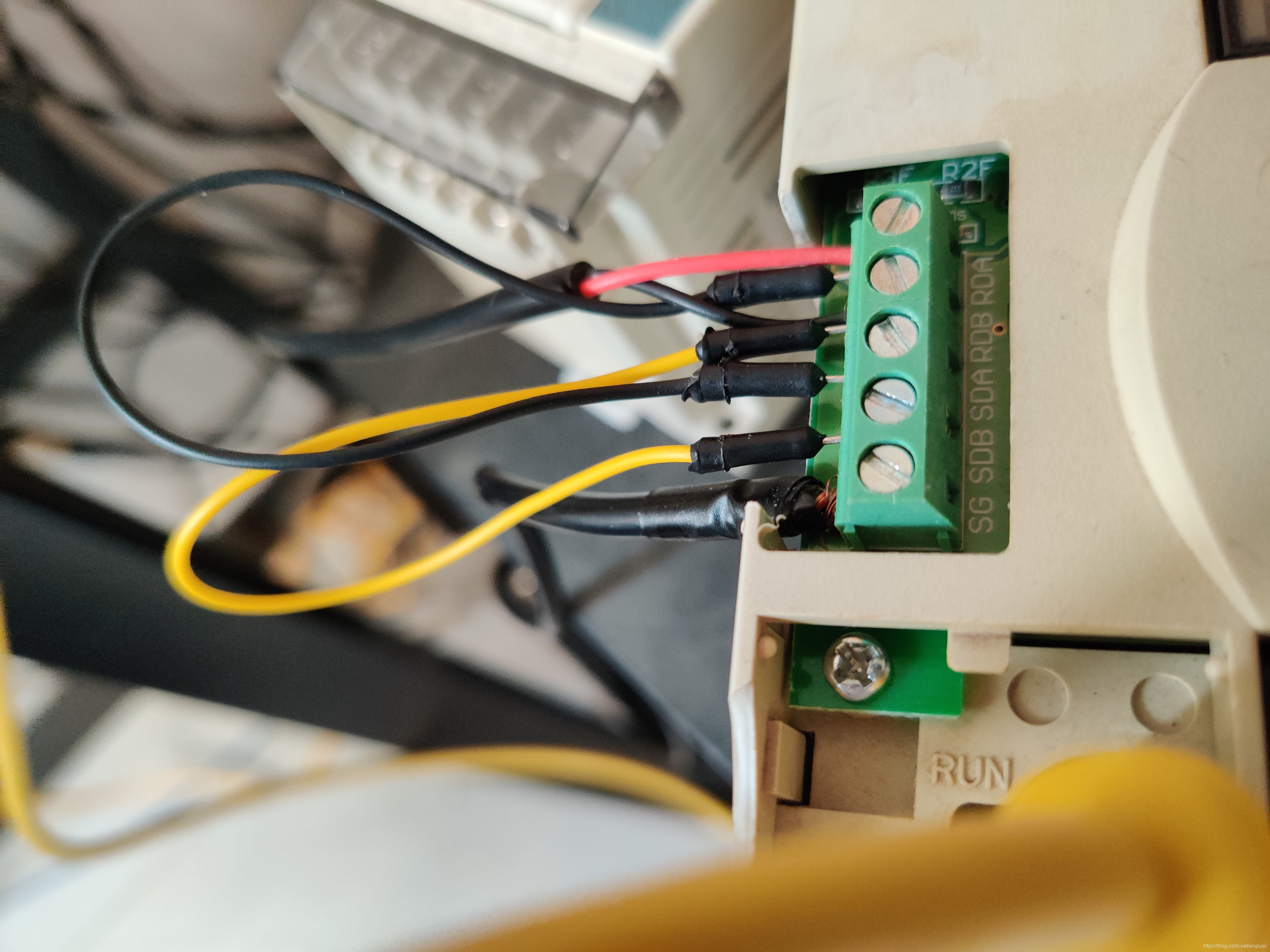

        使用该通讯方式PLC端要安装485-BD通讯板，计算机端要安装USB转485或RS232转 RS485转换器。本来RS485标准支持全双工通讯，即计算机和PLC每一方都可以同时发送和接受信息，485-BD通讯板也相应地有４个通信端口，分别为SDA/SDB、RDA/RDB,分别为一对发送线，一对接收线，即所谓"四线制"，但市面上大多数RS485转换器（或其它RS485设备）多是只有两个接线端口，分别为Data+和Data-，即所谓“两线制”，这样就只能半双工通信。具体接线方式为SDA和RDA短接接Data+，SDB和RDB短接接Data-，实例如下：

        接好了线，就可以开始测试通讯了。刚开始的时候，在GX works2进行“通信测试”无论如何都无法通信，如下：
