机床故障发现太晚？LabVIEW四信号融合监测系统实现预测性维护

原创 于 2026-06-25 06:15:00 发布 · 212 阅读 · 4 ·
本内容遵循CC 4.0 BY-SA版权协议
GEO检测
标签
#labview #自动化 #LabVIEW程序 #LabVIEW知识 #LabVIEW功能
话题
#AI编程·六月创作之星博客挑战赛

阅读时间：7分钟 | 适用人群：数控机床工程师/智能制造系统设计师/设备维护技术人员

痛点直击：精密机床加工过程中，刀具磨损、热变形、振动等问题直接影响加工精度和产品质量。传统监测方案要么价格昂贵（如德国西门子LMS SCADAS系统），要么功能单一无法全面反映机床状态。某航空制造企业急需一套低成本、多信号融合的机床状态监测解决方案。

核心突破：四维度综合感知架构

LabVIEW图形化编程环境，构建了集成温度、振动、声发射、主轴转速四大关键信号的精密机床状态监测系统。通过高性能硬件模块搭建多通道数据采集平台，采用DQMH（Delacor Queued Message Handler）框架实现模块化并行运行，彻底解决了传统单信号监测的局限性。

硬件配置亮点

传感器选型策略：

  • 温度监测：12路Pt100热电阻传感器，测温范围-50200℃，精度±0.1℃，线性度高
  • 振动监测：3路PCB 333B30加速度传感器（IEPE型），量程±50g，频响0.53kHz，灵敏度100mV/g，内置信号调理电路
  • 声发射监测：PAC P-R15a窄带谐振传感器，频响50400kHz，中心频率150kHz，有效抑制低频噪声
  • 转速监测：东华测试DH5640光电转速传感器，量程020000r/min，非接触式测量，监测距离70mm

数据采集架构：

  • 温度采集：思迈科华M2111远程IO模块（Modbus RTU协议）+ SDS1001串口转换器（RS485转USB）
  • 振动采集：NI USB-4432采集卡，24位分辨率，最高采样率102.4kHz，提供2.1mA恒流激励
  • 声发射采集：PAC 2/4/6C放大器（20/40/60dB三档可调增益）+ NI USB-6366高速采集卡（最高采样率2MHz）
  • 转速采集：脉冲方波直接接入USB-6366计数器端口，软件解析计算实际转速

所有模块集成于定制机箱，对外预留传感器通道接口，实现即插即用。

软件架构设计

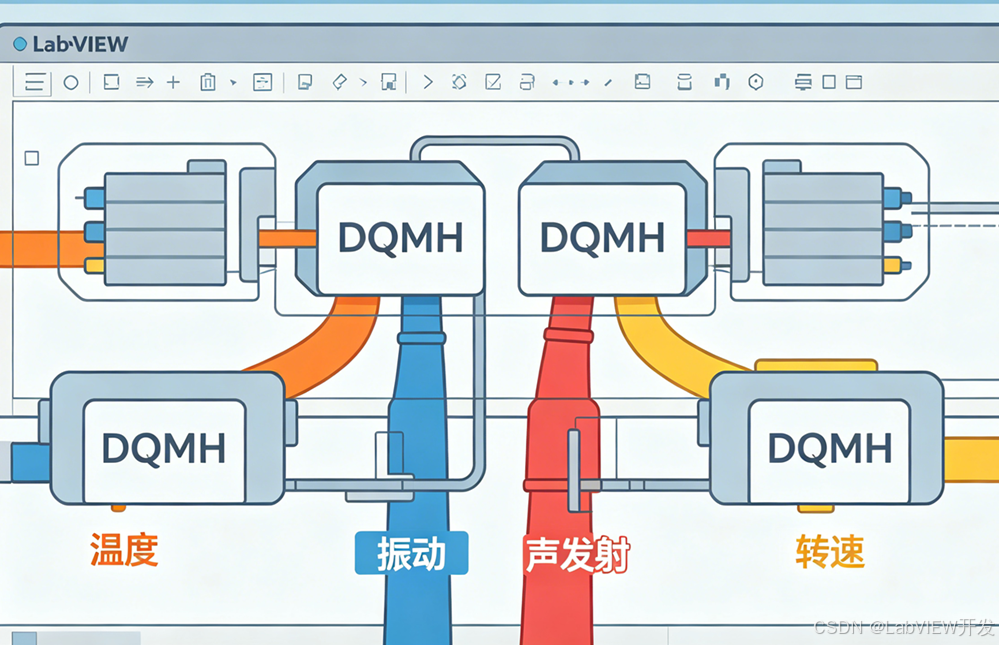

DQMH框架优势：

  • 每个模块拥有独立消息队列，通过事件请求和事件广播实现高效通信
  • 大幅降低模块耦合度，提高程序可靠性和可维护性
  • 完美适配多模块并行运行的复杂场景

三大核心功能模块：

1. 数据采集与显示

  • 登录验证：比对数据库人员信息表，身份验证通过后进入主界面
  • 参数配置：所有采集参数以配置文件形式保存，启动前统一设定
  • 实时显示：基于子面板技术实现波形数据实时更新
  • 任务控制：主界面通过事件请求向各子模块发送启停指令

通信协议实现：

  • 温度模块：Modbus RTU串口通信，主机发送数据帧→从机CRC校验→返回输入寄存器温度值
  • 振动/声发射/转速：调用NI DAQmx驱动程序，按"创建任务→配置参数→启动采集→读取数据→显示存储"流程执行

2. 数据存储管理（双轨制策略）

存储方式

优势

适用场景

数据库存储

安全性高，支持复杂查询

低采样率数据（温度/转速）

TDMS文件存储

写入速度快，二进制格式

高采样率数据（声发射2MHz）

数据库结构设计：

  • 用户信息表：用户名、密码、权限（静态表，仅更新数据）
  • 设备信息表：硬件模块型号及关键参数（静态表）
  • 历史数据表：按数据类型+日期动态建表，避免单表数据量过大导致查询性能下降

数据库管理功能：

  • 历史数据查询：按类型和日期筛选，表格展示，支持删除
  • 用户管理：添加/删除用户，修改用户名和密码
  • 设备信息管理：查询和更改硬件配置

3. 信号预处理及分析

预处理功能：

  • 数据截取、信号重采样
  • 滤波去噪：FIR滤波、中值滤波、滑动平均滤波、梳状滤波、小波去噪（调用MATLAB节点实现）

时域分析：

  • 统计参数：均值、方差、有效值、最大值、最小值、峰峰值
  • 自相关分析：估计信号基本频率（周期性延迟处出现峰值）
  • 互相关分析：评估两信号时延相关性，确定时间延迟

频域分析：

  • 傅里叶变换：时域→频域转换
  • 窗函数选择：减少频谱泄露
  • 幅值谱：反映各频率分量强度
  • 功率谱：表示能量/功率在频率上的分布

时频分析：

  • 短时傅里叶变换（STFT）：处理非稳态信号
  • 参数调节：时间步长、窗函数、窗长度，平衡时间与频率分辨率

报表输出：

  • 调用Report Generation工具包
  • Excel模板导出：第1页记录采样起止时间、数据长度、采样率等属性；第2页记录具体数值

实测验证：三大典型场景

场景1：砂轮磨削试验（声发射信号）

测试条件：450CNC数控精密平面磨床，主轴转速2000r/min，工作台进给速度6000mm/min，磨削深度0.1mm，声发射采样频率2MHz

不同磨损阶段特征：

磨损阶段

关键频率特征

幅值变化

初期磨损

35kHz尖峰显著

150kHz范围内能量集中

中度磨损

35kHz幅值减小，135kHz幅值增大

高频部分开始增强

严重磨损

16kHz附近幅值增大，130kHz/145kHz出现尖峰

高频部分幅值明显增加

  • ✅ 结论：声发射信号频率特性随磨损程度变化，可用于评估砂轮磨损状态。

场景2：主轴回转温升试验

测试条件：主轴前后端轴承布置Pt100传感器，光电转速传感器实时测量，温度和转速采样率1Hz

测试结果：

  • 1000r/min稳定状态：后端轴承25.7℃，前端轴承26.1℃
  • 升至2000r/min后：25分钟内温度缓慢上升并趋于稳定，后端26.1℃，前端27℃
  • 转速稳定性：始终保持在2000r/min左右，最大误差仅0.05%
  • ✅ 结论：系统能准确捕捉温度变化趋势，转速测量精度极高。

场景3：主轴振动测试

测试条件：加速度传感器磁座固定于主轴外壳，采样率51200Hz，采样时间20s

频谱特征：

  • 时域：振动幅值随转速增大而增大（1000→2000→3000r/min）
  • 频域（0550Hz带宽）：在基频（RPM）和倍频（k×RPM）处出现特征峰值
  • ✅ 结论：振动频谱特征为主轴故障诊断提供重要依据。

技术优势总结

  • ✅ 多信号融合：温度+振动+声发射+转速四维感知，全面反映机床状态
  • ✅ 模块化架构：DQMH框架降低耦合度，易于维护和扩展
  • ✅ 双轨存储：数据库+TDMS兼顾安全性和实时性，应对不同采样率需求
  • ✅ 智能分析：时域/频域/时频域三维分析，支持MATLAB高级算法
  • ✅ 成本低廉：相比进口商业化仪器（西门子LMS/BK公司），成本降低70%以上
  • ✅ 灵活扩展：预留USB总线接口，可轻松接入新传感器或升级功能

这套LabVIEW精密机床状态监测系统已成功应用于某航空制造企业的450CNC数控磨床，实现了从"事后维修"到"预测性维护"的转变。通过实时监测砂轮磨损、主轴温升和振动异常，有效避免了因设备故障导致的加工质量问题和生产中断，为提升精密机床加工质量和优化工艺参数提供了强有力的技术支撑，值得在航空航天、国防军事、汽车电子等高端制造领域广泛推广。
