本文档介绍了如何在Vivado中封装用户自定义的硬件描述语言（HDL）IP，以及如何在SDK中进行调试。步骤包括创建Vivado工程，封装IP，配置Block Design，生成Bit文件，最后在SDK中建立应用并进行调试。重点强调了自定义IP的时钟来源和在SDK中的启动条件。

用户同样可以自己编写硬件描述语言（HDL），然后封装成IP来使用。
本节的内容即自己封装一个IP，再使用SDK进行debug
（1）创建vivado工程
（加入led.v 流水灯代码）

module led(
input clk_100MHZ,
input rst_n,
output reg [3:0] led
    );
reg [31:0] cnt;
always@(posedge clk_100MHZ or negedge rst_n)
begin
    if(!rst_n)
    begin
        led<=4'b0001;
        cnt<=32'h0000_0000;
    end
    else if(cnt==32'd5000_0000-1'b1)
    begin
        led<={led[2:0],led[3]};
        cnt<=32'h0000_0000;
    end
    else
    begin
        cnt<=cnt+1'b1;
    end
 end
endmodule

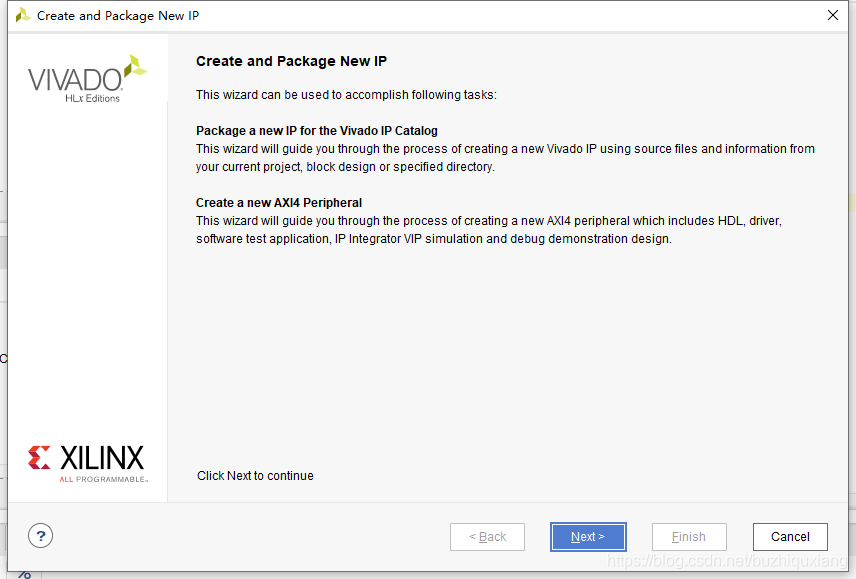

（2）将代码作为自定义IP进行封装（tools ->create and package IP）
1、通过IP的“Packager”，设置自己的IP核的库名核目录
在这里插入图片描述
2、Create and Package New IP

在工作区弹出如下界面，包含了IP核的一些信息
