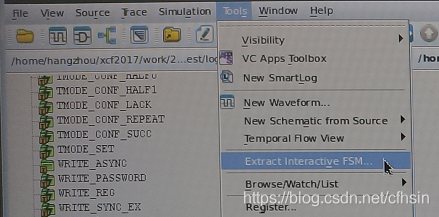

在verdi的顶层菜单窗口，选择tools-->Extract Interactive FSM，如下图
选择First State或者All Stages皆可，区别是First State仅展开目前的所指定的FSM state，
All Stages将展开所有的FSM states。
或者在waveform窗口中选择waveform菜单 --> Signal Value Radix --> Edit Alias... 编辑alias即可以达到我们的目的，但前者更简洁。
verdi波形显示状态机变量名
该博客介绍了如何在verdi软件中通过Tools菜单选择ExtractInteractiveFSM来提取FSM状态。FirstState选项仅展示当前指定的FSM状态，而AllStages则会显示所有FSM状态。此外，还提到了在waveform窗口中通过SignalValueRadix编辑alias作为另一种方法，但前者操作更为简便。
