7月1日起，国家发改委第41号令《电力重大事故隐患判定标准及治理监督管理规定》正式落地。这份今年3月18日公布的部门规章，最受新能源行业关注的一点，是把并入220千伏及以上电压等级电网的集中式新能源场站涉网性能，明确划进了“重大事故隐患”的判定范围——AGC/AVC系统要按调度要求应投尽投，低电压穿越（LVRT）、高电压穿越（HVRT）能力直接成了不能碰的法定红线。换句话说，满足上述接入条件的风电场，要是因为涉网性能不达标出了事故，就不再是收个整改通知的技术问题了，是要按安全生产法规追责的。

这段时间行业里聊这件事，注意力基本都往一个方向扎堆：风电变流器主回路扛不扛得住电网故障的冲击？几千安的电流检测精度够不够？功率模块的热冗余留得足不足？

这些问题当然是核心。但所有人都盯着主回路的时候，很容易漏掉另一个同样能决定成败的环节——变流器控制回路的电流检测。

控制回路：变流器穿越故障的“神经中枢”

风电变流器最核心的作用，就是让风机在各种电网工况下都能稳住不脱网。按照GB/T19963《风电场接入电力系统技术规定》的要求，并网点电压跌到20%额定电压时，风电场得至少扛住625毫秒不脱网。这短短六百多毫秒里，变流器要完成一整套动作：感知电网状态变化、切换控制策略、触发Crowbar保护、调整转子侧电流注入无功、撑住电网电压往回走。

整套动作的起点，说到底是电流检测。变流器常用的定子磁场定向矢量控制算法，得实时拿到定子和转子的电流信号，才算得出正确的电压矢量输出。电流检测信号一旦失真、延迟或者带了过多噪声，算法直接就会判错——轻的输出波形畸变、谐波超标，重的直接误保护触发脱网，刚好踩中涉网合规的红线。

主回路电流动辄几千安，工程师一般都会选大量程的闭环霍尔或者磁通门传感器，精度卡得很严。但控制回路和辅助电路里，电流大多在50到300安这个区间——比如Crowbar保护的放电电流、机侧变流器的控制反馈、网侧辅助变换器的进出电流、直流母线的纹波监测——这些地方同样要精准的电流检测，却因为“不是主回路”，常年没被当回事。

这种忽视不是没吃过亏。之前好几个风电场做LVRT现场测试，主回路的功率模块、电流传感器都扛住了，结果控制回路反馈信号延迟太高、精度不够，故障期间变流器发错了无功注入指令，最后测试直接没过。问题根本不是“力气不够”，是“判断错了”。

控制回路选传感器，逻辑和主回路不一样

和主回路的大电流检测比，控制回路对电流传感器的需求逻辑完全不同，不能直接照搬主回路的选型思路。

首先是带宽。现在主流的硅基IGBT风电变流器，开关频率大多在2kHz到5kHz，用碳化硅器件的新机型能到10kHz以上。控制算法得在这个频率范围内拿到准确的电流波形，才能算得准。传感器带宽要是跟不上，开关频率附近的高频分量就会被滤掉，算法拿到的就不是真实电流，是个被磨平了的“假信号”。这会直接拉低控制环路的相位裕度，放到电网故障的暂态过程里特别危险——系统很可能因为相位裕度不够起振，最后穿越失败。

其次是响应速度。LVRT工况下，电网电压骤降，变流器得在毫秒级时间里做出反应。按GB/T19963的要求，电压跌落之后要快速注入无功电流，整套控制环路的执行周期一般在100微秒到1毫秒之间。检测环节多延迟一微秒，留给算法计算和执行的时间就少一微秒，穿越的节骨眼上，每微秒都影响结果。

最后一点，也是最容易出硬件事故的一点，是隔离与绝缘安全。控制回路直接连的是DSP、FPGA这类敏感芯片，工作电压也就3.3V或者5V。原边的高压一旦因为异常窜到副边，坏的不只是传感器，整块控制板都可能直接烧穿。风电变流器里本来就满是高dv/dt、高di/dt的电磁环境，隔离耐压靠不靠谱，直接决定控制系统能不能活下去。

一个值得关注的一些国产产品

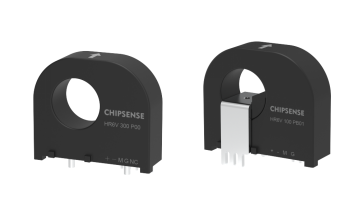

某企业推出的某系列开环霍尔电流传感器，符合控制回路、辅助电路的检测需求。该型号目前有两个系列：P00系列覆盖50A、100A、200A、300A四个量程，控制回路绝大多数工况都能覆盖；PB01系列目前做了50A和100A两个中小量程，给空间紧张的辅助电路、信号采集板用。两条线用的是同一套电气架构，性能指标一致。

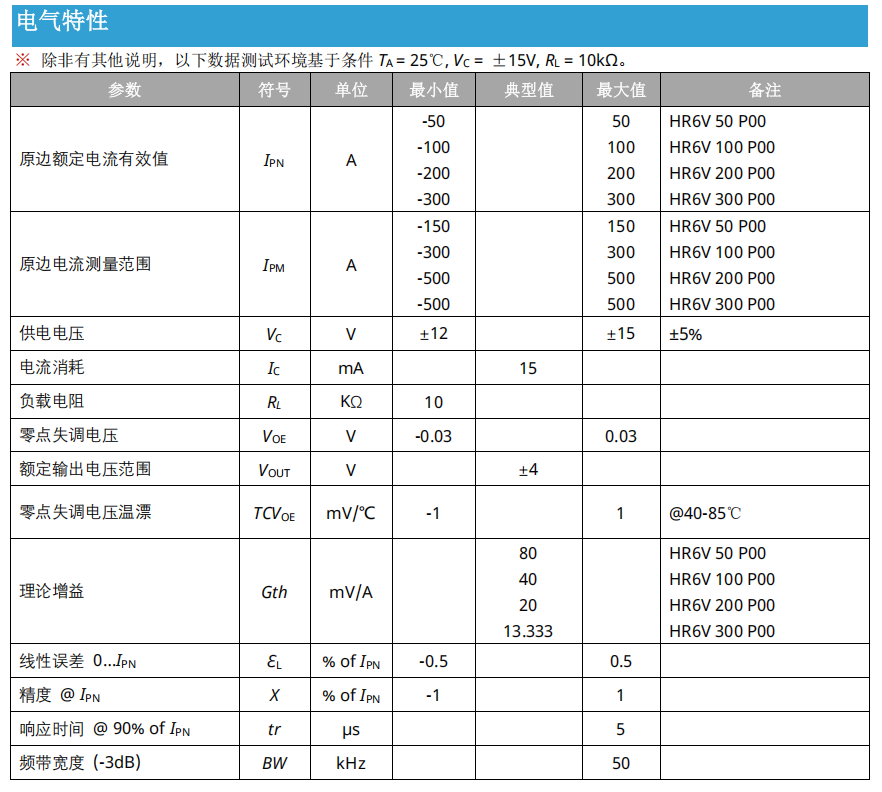

带宽上，该系列的-3dB带宽做到了50kHz。对照现在风电变流器2kHz到10kHz的主流开关频率，这个带宽足够完整传递开关频率及其主要谐波的电流信息。实话实说，50kHz在开环霍尔方案里属于合理水平，肯定比不了有些高端闭环方案能做到的200kHz，但放在控制回路的场景里完全够用——算法真正关心的是基波和开关频率附近的分量，不是MHz级的噪声。

响应速度方面，90%额定电流阶跃下，该系列的响应时间不到5微秒。跟主回路用的高性能闭环传感器比——有些能做到1微秒以内——5微秒确实不算快。但放回控制回路的实际场景里看：LVRT的无功电流注入响应要求是数十毫秒级，5微秒的检测延迟基本可以忽略；就算按算法100微秒到1毫秒的执行周期算，5微秒也只占单个周期的0.5%到5%，影响极小。

隔离安全上，其原副边隔离耐压2.5kVrms（50Hz、1分钟），瞬态耐压6kV（1.2/50μs标准冲击波形）；P00系列的电气间隙7.7mm、爬电距离6.9mm，相比漏电起痕指数达到IEC60664-1的Ⅲ级。这套绝缘指标，放在风电变流器的恶劣电磁环境里，足够给控制芯片托底。参照IEC61800-5-1和IEC62109-1，P00系列对应加强绝缘600V、基本绝缘1500V的应用场景；PB01系列则分别对应150V和300V。

精度问题的诚实讨论

有个问题得摊开说：作为开环霍尔方案，该系列的全量程精度是±1%，线性误差±0.5%。这个水平确实不如闭环霍尔的典型值——一般能到±0.5%甚至±0.2%，更比不了磁通门的±0.1%。

那放在控制回路里，这个精度够不够？答案其实看控制算法的补偿能力。现在风电变流器的矢量控制都跑在DSP里，环路本身就带前馈补偿和积分校正。±1%的测量误差进了环路，稳态偏差会被积分环节慢慢消掉，已知的传感器误差也能通过前馈通道补掉。说白了，这个量级的误差，算法完全“消化”得了。

但要是精度再往下掉——比如高温下零点漂移，实际误差拉到±2%甚至±3%——算法的补偿空间就会被明显挤压。这也是为什么高精度功率计算、电网计量这类场景，行业还是更认闭环霍尔或者磁通门方案。

说到底，控制回路要的从来不是“极致精度”，是“精度够用+速度够快+可靠性够高+成本合理”的综合平衡。在这个平衡点上，开环霍尔方案的价值是很明确的。

从“成本优先”到“合规优先”的转型

前几年风电行业降本压力顺着供应链往下压，电流传感器的选型逻辑也跟着变——很多项目的控制回路选型标准就是“能用就行”，精度余量、带宽余量都卡得极薄。

但41号令落地之后，底层逻辑彻底变了。涉网性能不达标从“技术瑕疵”变成了“安全隐患”，LVRT/HVRT过不了，对应等级的风电场可能直接被要求停运整改、接受安全调查。这种情况下，控制回路的每一个元器件选型，都得放回合规框架里重新掂量。

从落地角度看，单颗30克的重量、PCB安装的形式，对变流器结构设计也比较友好——P00系列原边过孔安装，PB01系列直接PCB焊装，两种方式刚好覆盖控制回路不同模块的装配需求。更关键的是，两个子系列都符合IEC60664-1、IEC61800-5-1、IEC62109-1三套国际标准，变流器厂商做涉网性能合规认证的时候，标准层面的文档支撑是够的。
