高饱和，低损耗大电流功率电感CPAG2222

产品特性
科达嘉电子推出可在+150℃高温下连续工作的新款大电流功率电感CPAG2222系列。大电流功率电感CPAG2222采用合金材料设计，具有优异的软饱和特性和高抗饱和能力（饱和电流可达113A）能处理瞬间高峰值电流。同时、扁平线绕组提供极低的直流和交流电阻，实现大功率，低温升效果，让产品的损耗降低至最低。

结构特性

大电流功率电感CPAG2222外形尺寸为：22.0022.0022.00mm，全磁屏蔽结构，具有超强的抗电磁干扰能力，可将蜂鸣噪声降至超低水平。CPAG2222系列的工作温度为-55℃～+150℃，对热冲击、潮湿、机械冲击和振动有很强的抵御能力。采用通孔（TH）安装，与电路板连接更坚固。

电气特性

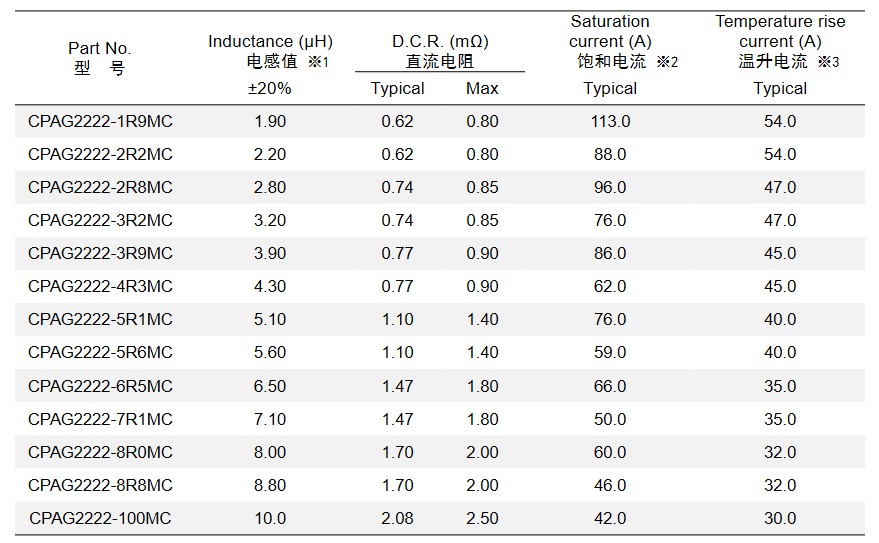

大电流功率电感CPAG2222电感值范围从1.9μH_{10.0μH，饱和电流42A}113A。

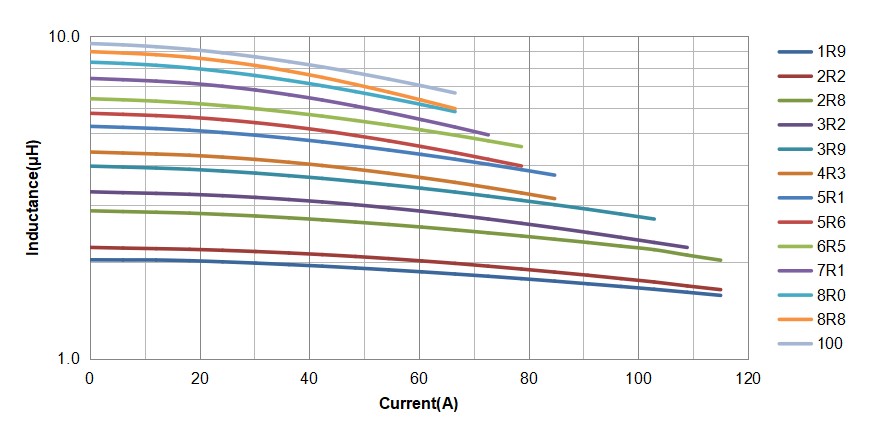

饱和曲线：

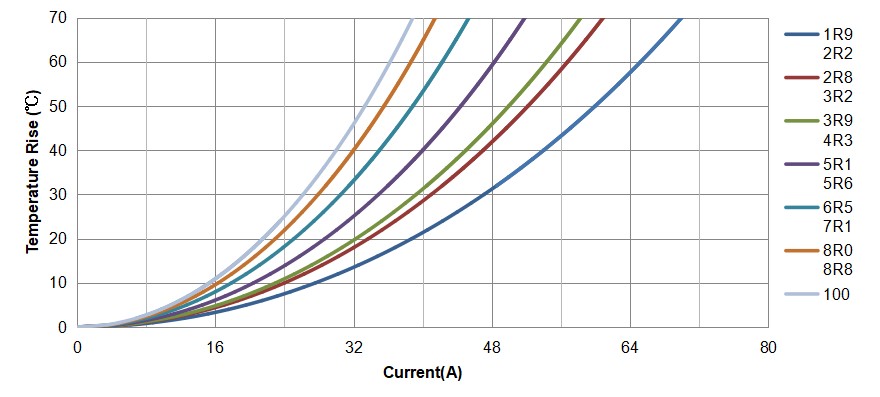

温升曲线：

应用范围

应用于电压稳压模块(VRM)和DC/DC转换器的高效能、节省空间和能源解决方案。最终产品包括电池检测设备、大功率LED驱动电源、光伏逆变，新能源汽车，医疗设备，工业电源等。

使用环境

工作温度：-55℃～+150℃(包含线圈发热)。

环保标准

CPAG2222系列大电流功率电感符合RoHS，REACH，无卤等环保要求。

生产情况

批量生产，吸塑盘包装，20pcs/盘，免费申样。
