上次我们了解了W25Q64芯片，这次我们软件SPI读写。

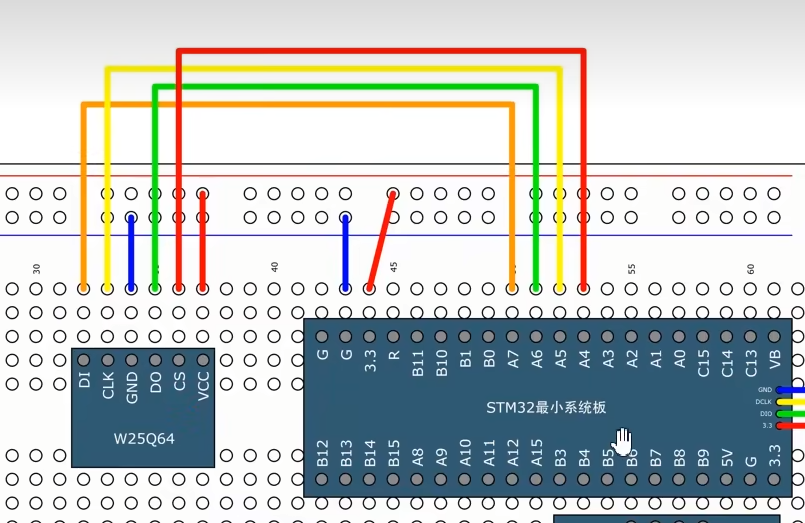

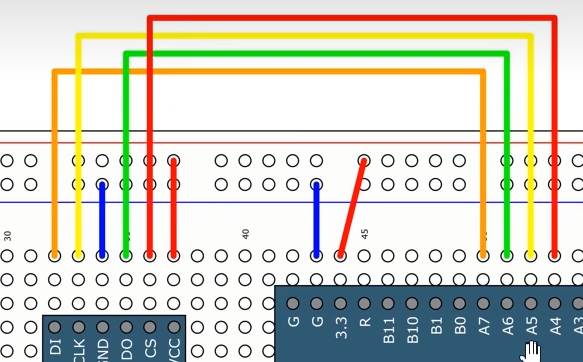

一.硬件接线电路

二.程序编写

1.程序准备

复制一下OLED显示函数，进行修改

先编译一下，方便我们代码有提示。

快速添加好两个模块。

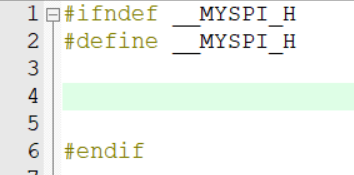

还有我们的.h文件。

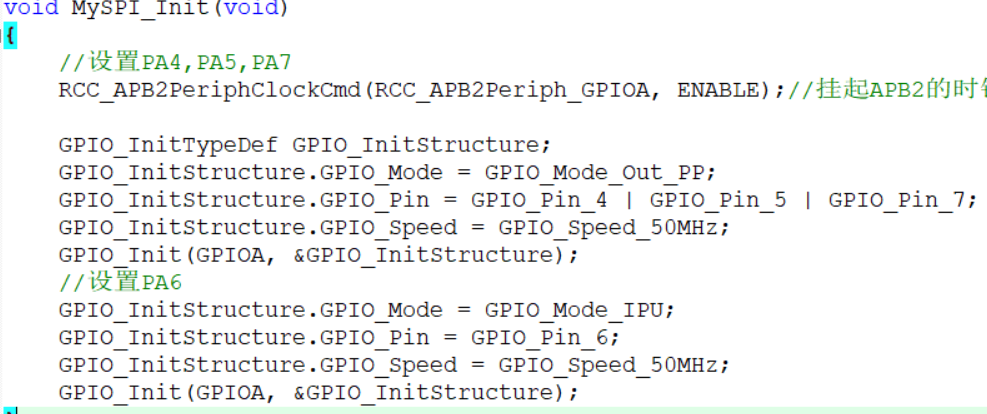

2.引脚初始化

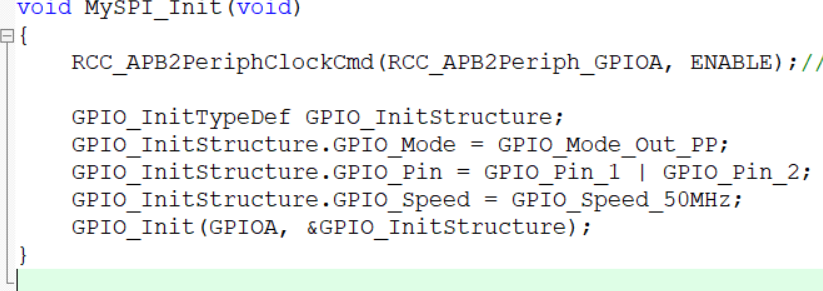

复制一下LED的初始化，然后我们进行修改。

对于主机来说，时钟，片选，主机输出，都是输出引脚，剩下一个是主机输入，是输入引脚。所以这一个角是浮空或上拉，我们选择上拉就可以了。

这个DO就是从机输出，也就是主机输入，所以PA6为上拉模式，剩下的为推完模式。

这样引脚初始话就完成了

3.重新封装函数。

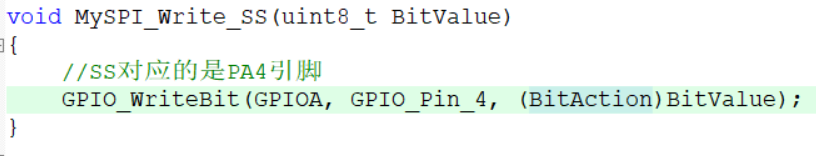

（1）选择外设函数

SS对应的是PA4引脚

BitAction就是这个类型。

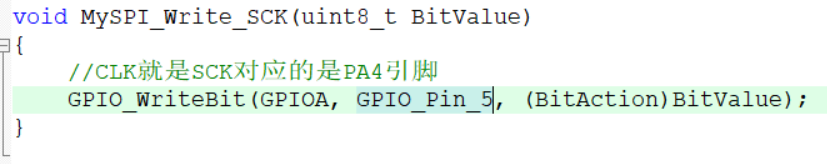

（2）时钟函数

CLK就是SCK对应的是PA4引脚

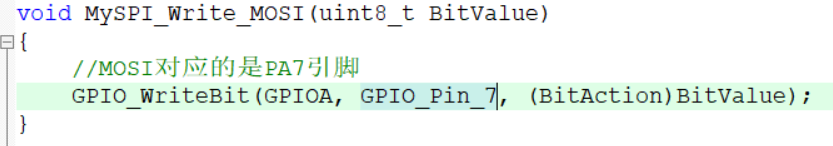

（3）主机输出从机输入

MOSI对应的是PA7引脚

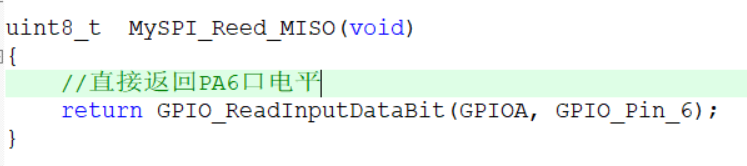

（4）主机输入从机输出

直接返回PA6口电平

这样我们4个SPI的通信引脚，我们就包装换好名字了。

（5）初始化后默认电平设置

初始化之后置引脚电平，SS置高电平，默认不选中从机，SCK计划使用模式0，所以初始化为低电平，MOSI没有明确规定可以不管，MISO是输入引脚不用输出电平。

三.SPI函数编写

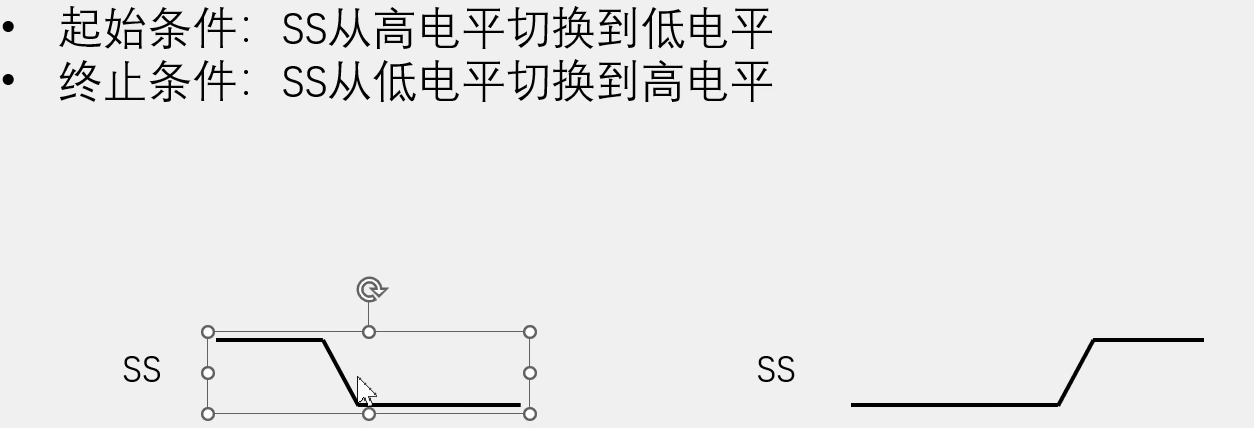

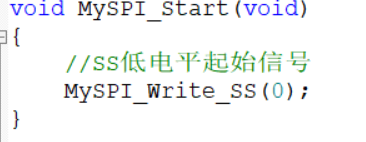

1.起始信号

直接把SS置低电平就可以了。

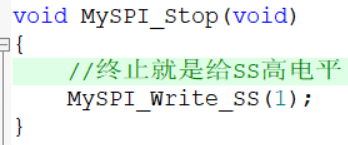

2.终止信号

3.交换一个字节

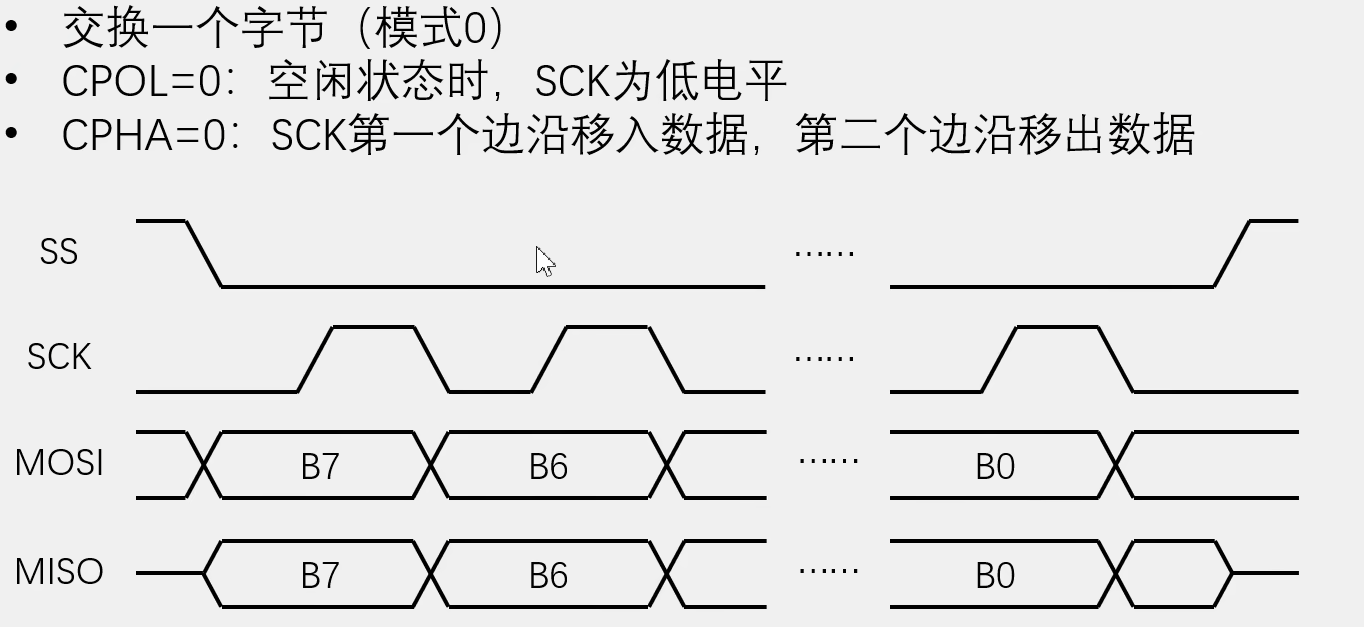

（1）模式0

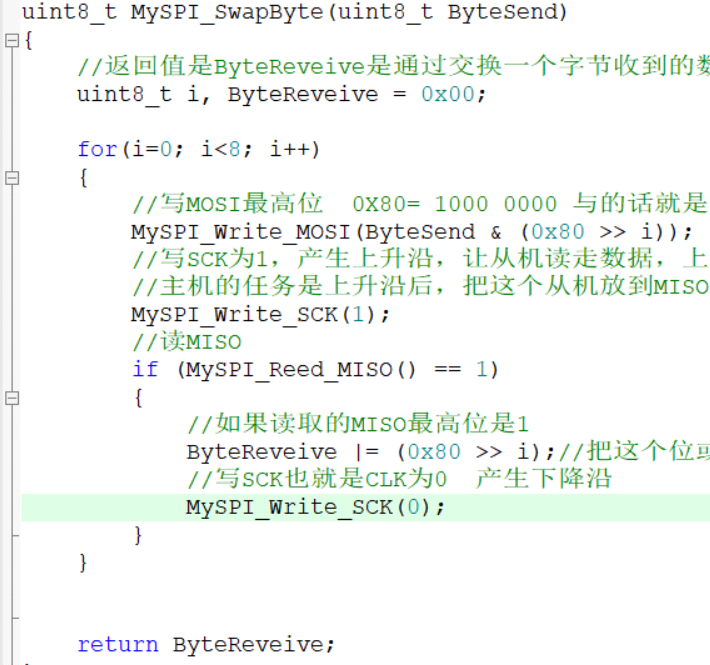

交换一个字节这个ByteSend是我们传进来的参数，要通过交换一个字节发送出去,返回值是ByteReveive是通过交换一个字节收到的数据。通过返回值返回到调用函数的地方。

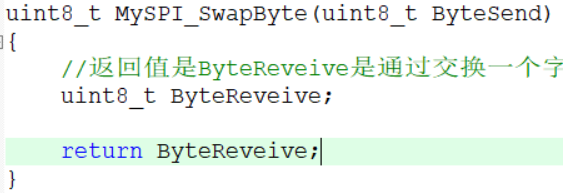

先定义一个接收变量。之后返回回去，在这中间我们来完成时序。

如图SS下降沿和数据转移几乎是同时发生的，但是并不是，需要先下降沿再转移数据，这个下降沿是触发数据移出这个动作的条件，先有了下降沿，才会有数据移出这个条件。对于硬件SPI来说，因为使用了硬件的移位寄存器电路，所以这两个动作几乎是同时发生的。对于软件SPI来说，由于软件执行程序是一条一条执行的，我们不可能同时完成两个动作，所以软件SPI我们直接把它看成先后执行的逻辑。

逻辑就是先SS下降沿，先把数据移出，再SCK上升沿，移入数据。再SCK下降沿再移出数据。以这个具有先后顺序的逻辑来执行，这样才能对应一条条依次执行的代码。

写MOSI最高位 0X80= 1000 0000 与的话就是提取最高位

写SCK为1，产生上升沿，让从机读走数据

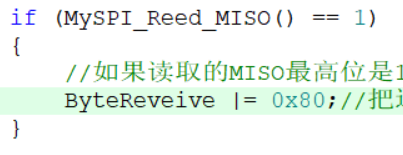

主机的任务是上升沿后，把这个从机放到MISO的数据读取，把这个位或上去这样子最高位就是1，就是读到的数据了。

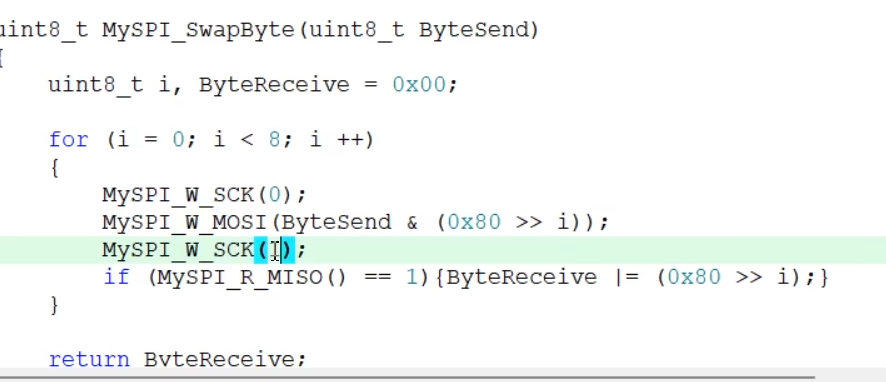

然后我们用一个循环套起来，就可以实现SPI模式0交换一个字节的时序了。

然后这个程序目前是用0x80>>i位的方式，依次取出ByteSend的每一位，或者依次给ByteReceive的每一位置1这个0x80右移i的作用就是用来挑出数据的某一位或者某几位。就是用来屏蔽其他位，那么就可以把这种类型的数据叫做掩码。

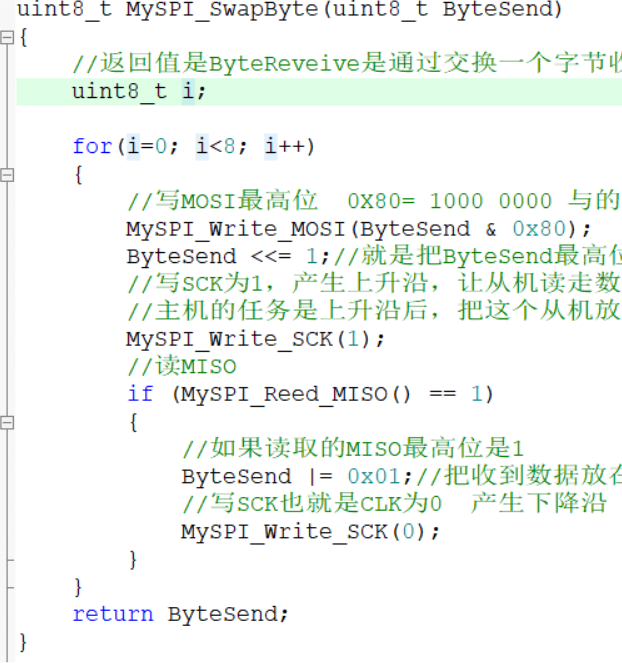

我们可以优化一下程序。

就是把ByteSend最高位移到MOSI，ByteSend移出了一位，他的最低位会自动补0。

把收到数据放在 ByteSend最低位，然后循环。就不需要ByteReveive这个变量了。这里我们暂时使用第一种方法，因为第二种的BYTESEN传输之后改变了。

（2）修改为模式1

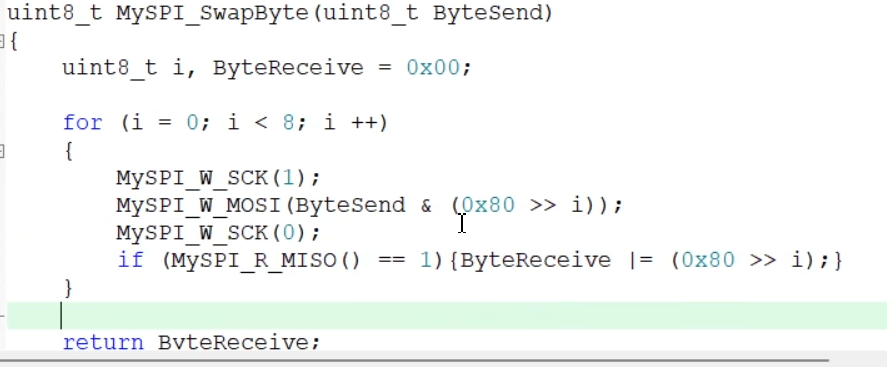

只需要改一下相位就可以了。

（3）修改为模式3

再模式1的基础上，我们就可以把所有出现SCK时钟的地方，0变为1，1变为0。就可以了。

（4）修改为模式2

再模式0的基础上，我们就可以把所有出现SCK时钟的地方，0变为1，1变为0。就可以了。

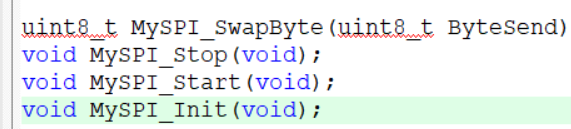

4.声明函数

这四个函数，一个初始化，三个SPI时序基本单元，

编译一下。

四.W25Q64驱动函数编写

1.新建模块

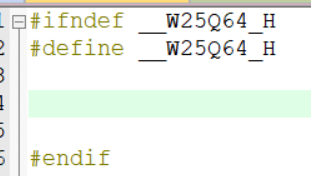

快速填写.h文件。

调用MySPI头文件。

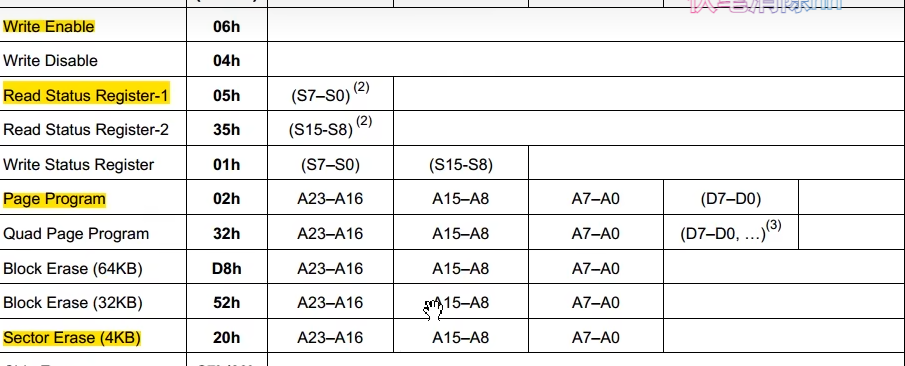

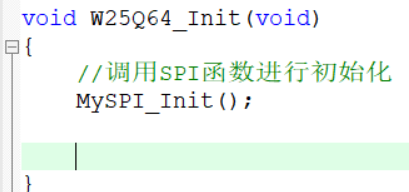

初始化调用一下我们就要实现业务代码了。拼接完整的时序，主要参考手册的指令集部分。

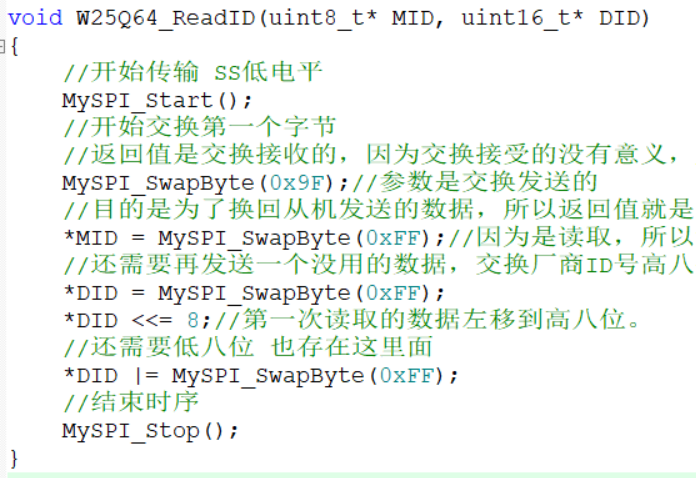

2.读取ID号验证SPI时序

我们先写SPI读取ID号的时序，然后进行判断，看看SPI通信是否错误。

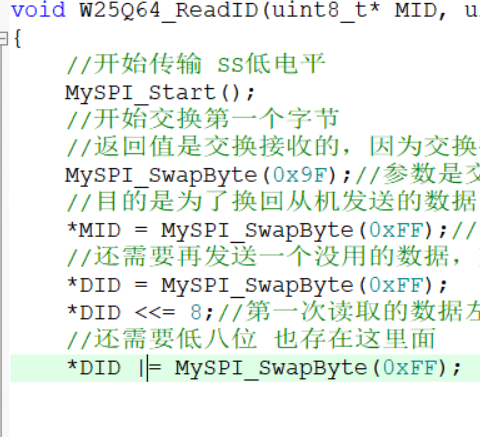

读取ID号的时序就是，先起始，然后交换发送指令9F，随后连续交换接收3个字节，停止，我该怎么知道，哪个是交换发送，哪个是交换接收呢。

手册中写到，圆括号括起来的，就是我们需要交换接收的数据。这里的三个字节都是括起来的，所以这三个字节都需要我们交换接收。

第一个字节是厂商ID，表示是哪个厂家生产的，后两个字节是设备ID，设备ID的高八位，表示存储器类型，低八位表示容量。

我们计划这个函数是有两个返回值的，我们依旧使用指针来实现多返回值，原来的返回值就不要了

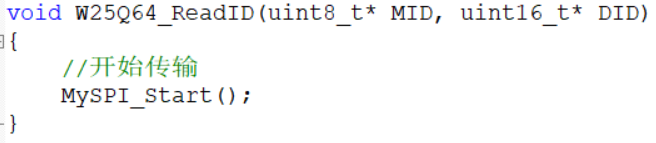

开始传输

写入要传输字节开始，交换第一个字节，返回值是交换接收的，因为交换接受的没有意义，所以这里我们就不要了。

然后把数据存在指针变量里面，高八位和低八位分开存。第二次读取变为或等于。不能直接写等于，否则高八位置0了。

最后加上结束。

3.小测试

声明函数。

引用头文件。

初始化。

定义两个变量

把ID号和厂商ID的地址传送过去。等函数执行完，ID号我们就拿到了。

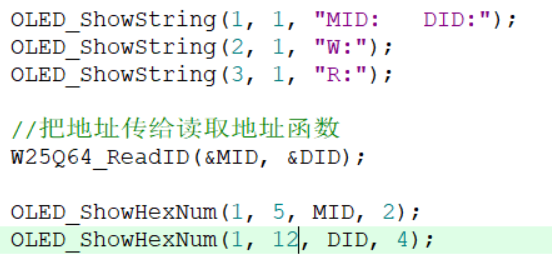

用OLED显示一下。

编译下载。

可以看到屏幕上显示了两个数，厂商ID是EF，设备ID是4017。

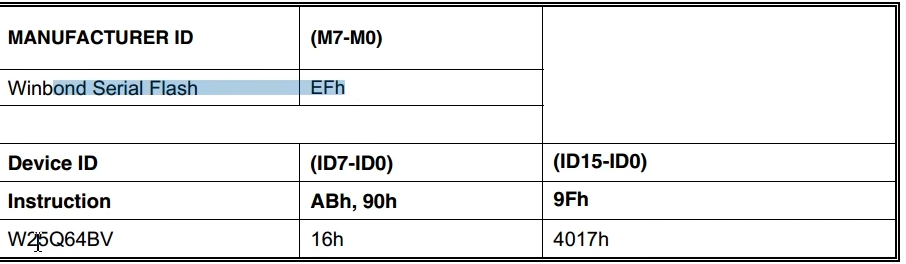

对照手册，厂商ID是EF，设备ID我们用的是9F指令，所以读取的就是4017。

4.封装指令函数

然后我们，把指令函数封装一下

新建一个指令模块。

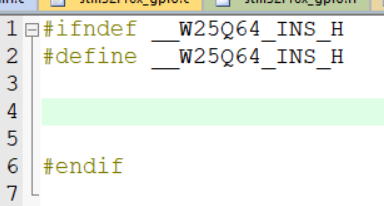

快速写好.h文件然后进行宏定义。

#define W25Q64_WRITE_ENABLE                           0x06
#define W25Q64_WRITE_DISABLE                       0x04
#define W25Q64_READ_STATUS_REGISTER_1               0x05
#define W25Q64_READ_STATUS_REGISTER_2               0x35
#define W25Q64_WRITE_STATUS_REGISTER               0x01
#define W25Q64_PAGE_PROGRAM                           0x02
#define W25Q64_QUAD_PAGE_PROGRAM                   0x32
#define W25Q64_BLOCK_ERASE_64KB                       0xD8
#define W25Q64_BLOCK_ERASE_32KB                       0x52
#define W25Q64_SECTOR_ERASE_4KB                       0x20
#define W25Q64_CHIP_ERASE                           0xC7
#define W25Q64_ERASE_SUSPEND                       0x75
#define W25Q64_ERASE_RESUME                           0x7A
#define W25Q64_POWER_DOWN                           0xB9
#define W25Q64_HIGH_PERFORMANCE_MODE               0xA3
#define W25Q64_CONTINUOUS_READ_MODE_RESET           0xFF
#define W25Q64_RELEASE_POWER_DOWN_HPM_DEVICE_ID       0xAB
#define W25Q64_MANUFACTURER_DEVICE_ID               0x90
#define W25Q64_READ_UNIQUE_ID                       0x4B
#define W25Q64_JEDEC_ID                               0x9F
#define W25Q64_READ_DATA                           0x03
#define W25Q64_FAST_READ                           0x0B
#define W25Q64_FAST_READ_DUAL_OUTPUT               0x3B
#define W25Q64_FAST_READ_DUAL_IO                   0xBB
#define W25Q64_FAST_READ_QUAD_OUTPUT               0x6B
#define W25Q64_FAST_READ_QUAD_IO                   0xEB
#define W25Q64_OCTAL_WORD_READ_QUAD_IO               0xE3

#define W25Q64_DUMMY_BYTE 0xFF

我们进行一下复制。

引用头文件。

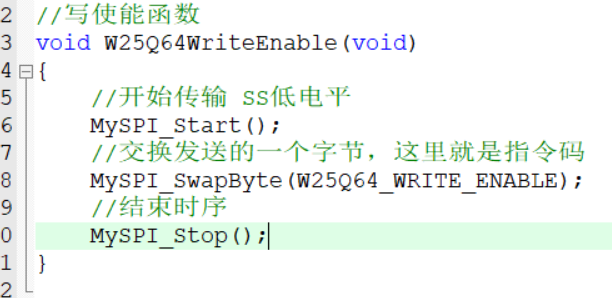

（1）写使能函数

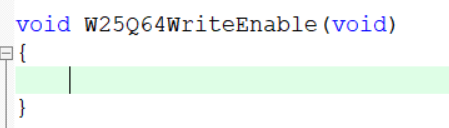

定义一个写使能的函数。

这样就可以了。

（2）读状态寄存器1

我们读状态寄存器的原因就是看看芯片在不在忙。

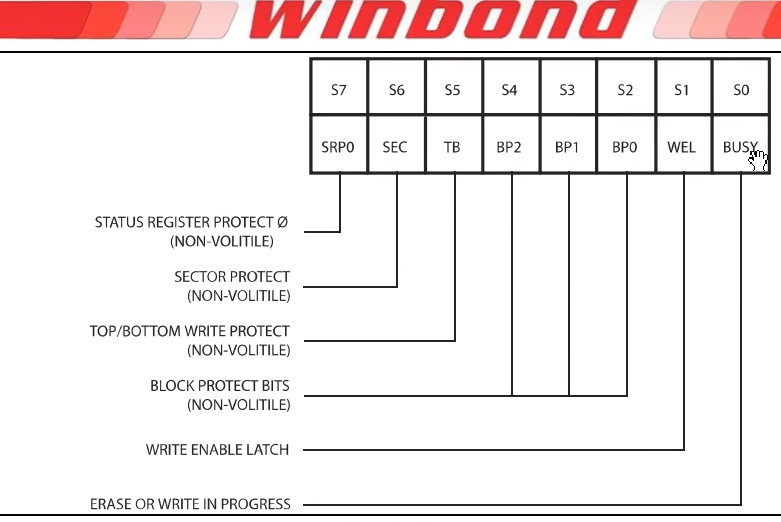

我们要读取他的最低位，BUSY看看是不是还在忙，在忙的话就是1，不忙了就是0。

手册中写道，这个状态寄存器可以被连续读出，这个连续读出的特性，就方便我们进行等待操作。

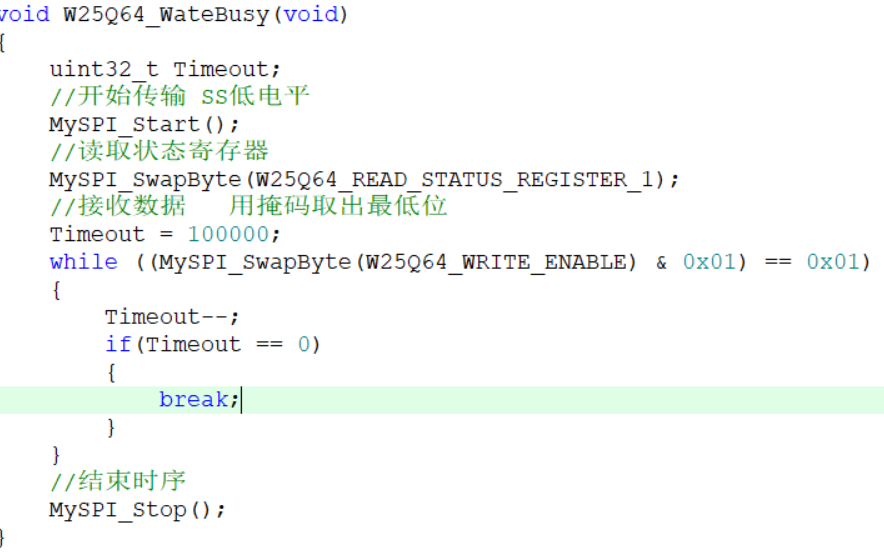

所以这就是我们的等待函数。加一个break是为了跳出循环。防止程序卡死

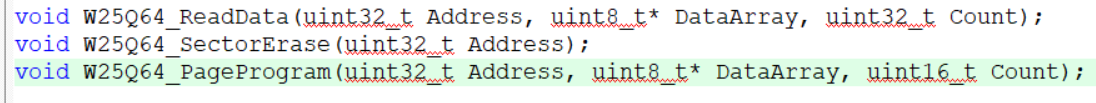

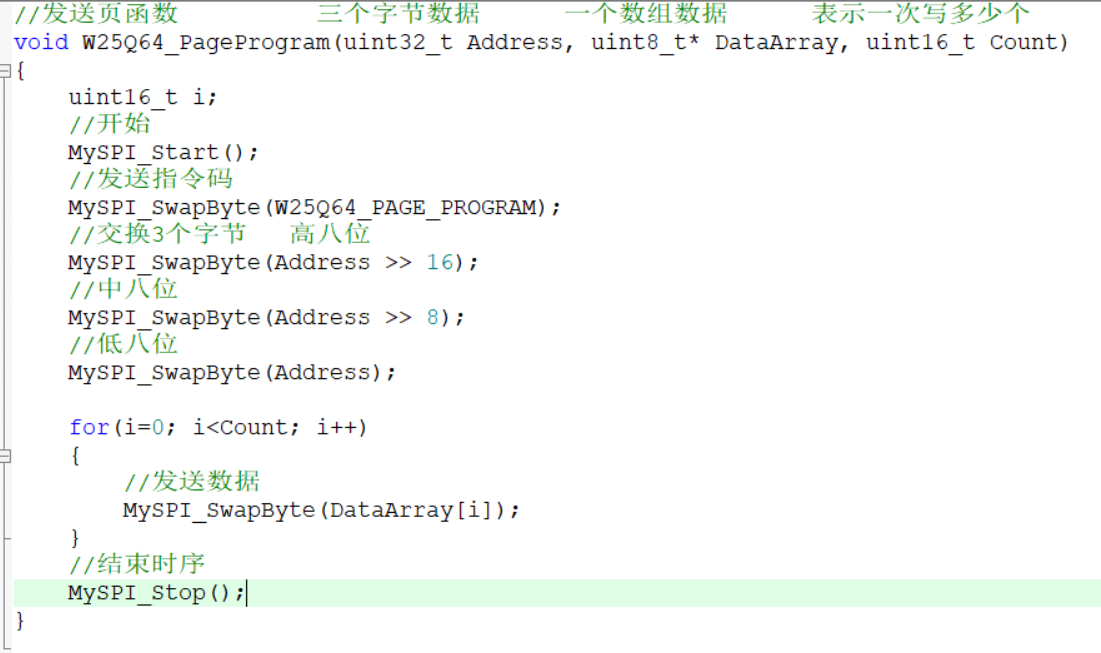

（3）发送页函数编写。

函数我都会注释出来用处。最后来一个结束函数。

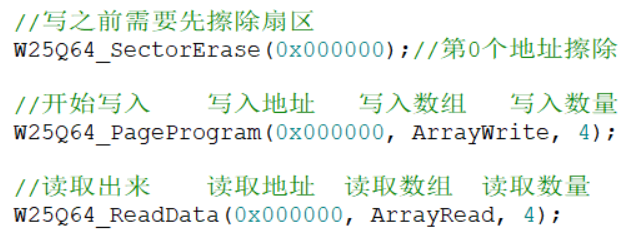

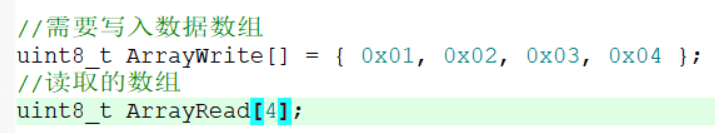

我们调用这个函数，给一个指定的起始的地址，再给一个要写入的数组和数量，他就能帮我们写入数据了。

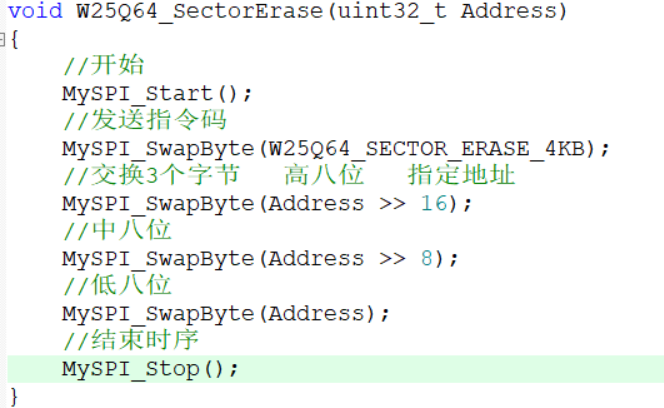

（3）扇区擦除

调用这个函数，所在地址的扇区就会被擦除。

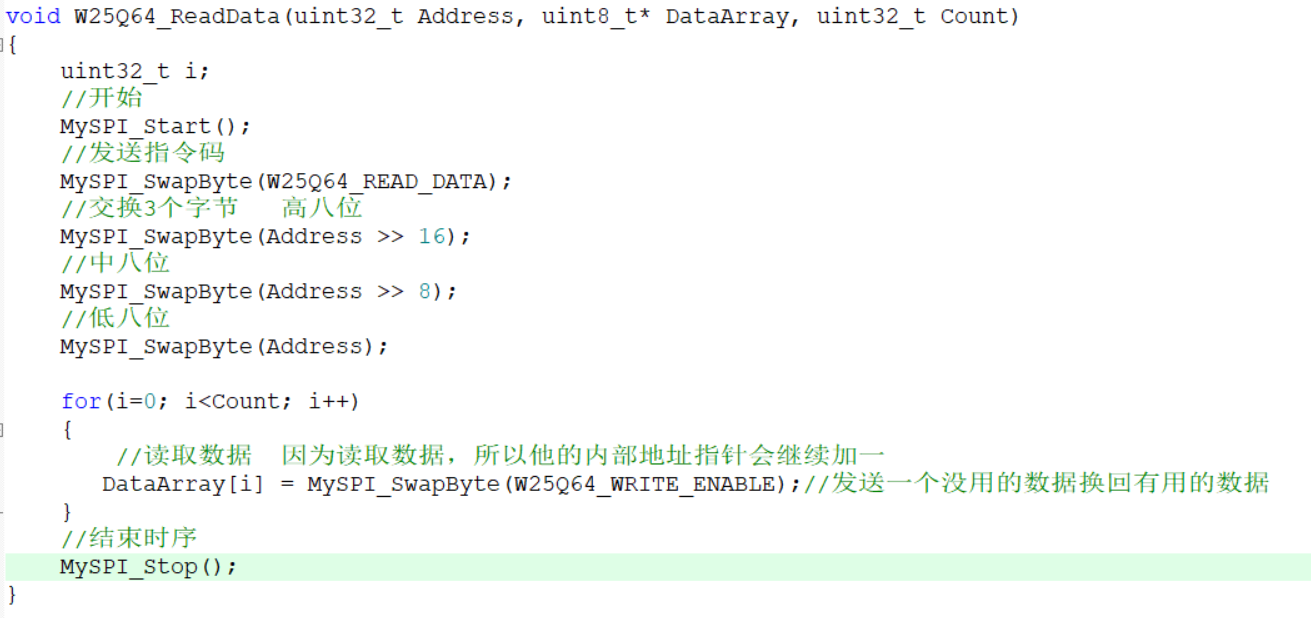

（4）读取数据

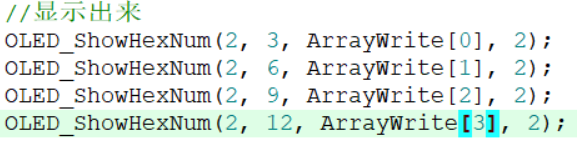

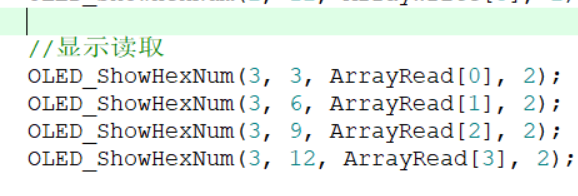

我们调用这个函数，给一个指定的起始地址再给接收数据的数组和数量，他就能帮我们读取数据芯片了。

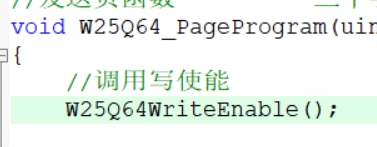

我们在页编程和擦除数据之前，给一个写使能，就不用到时候我们再去写使能了。这样我们在调用写使能的函数，这样我们调用写入的函数，就不需要写使能了。

这个写使能仅对之后跟随的一条时序有效。所以我们在每次写入之前都加一条写使能。

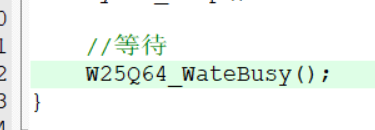

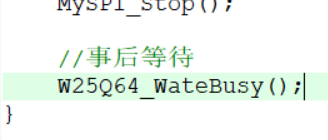

之后我们还需要完成等待，可以进行事前等待和事后等待，事前等待就是在每次要写入之前，进行等待，事后就是，在每次写入之后进行等待，结束了在退出函数。这两者的区别就是，事后等待更保险，在函数之外的地方，芯片肯定是不忙的。事前等待效率会高一些。可能等待时候执行别的代码，回来等待完成了。事后等待只需要在写入后调用就行，事前等待，需要在写入操作和读取操作之前，都需要调用。因为芯片忙的时候，读取也是不可以的。如果采取事前等待，那么读取操作之前，就需要等待。这就是两中等待方式的区别。
