雷蛇Razer巴塞利斯蛇X鼠标维修记录

问题背景

题主在使用鼠标的时候突然某一天发现鼠标不动了，怎么移动鼠标，但是电脑上的光标就是不动，可是各个按键又是有效果的。题主马上就意识到可能是感光器件出了问题或者是红外二极管损坏，，抱着试试的心态尝试修修看吧。

注意：后面的维修方法可能需要一点电子基础，你可以在B站上参见此UP的方法，操作上简便一些，但是可能续航少一些，但是也能用。

雷蛇炼狱蝰蛇V2X指针/光标不移动故障分析及维修后续II——超低成本维修方案教学https://www.bilibili.com/video/BV1RtLWzLE3T/?spm_id_from=333.1387.homepage.video_card.click

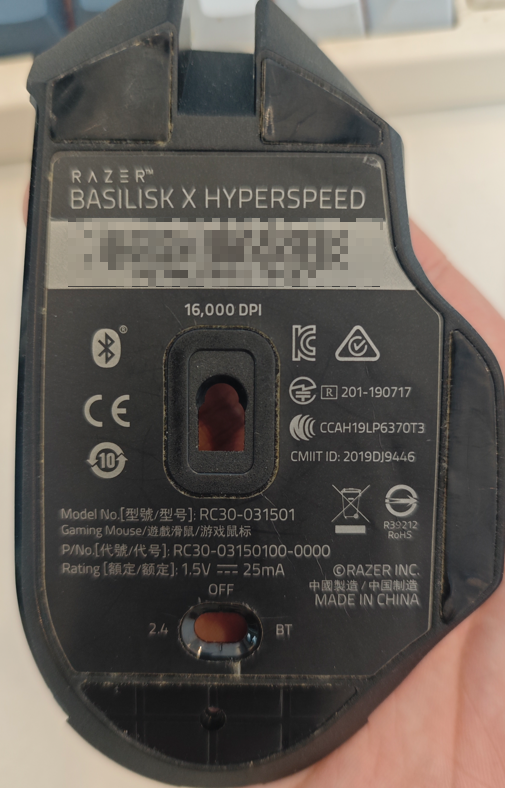

题主使用的鼠标的型号是这个，巴塞利斯是类似的问题可能是可以通用的。

拆解部分

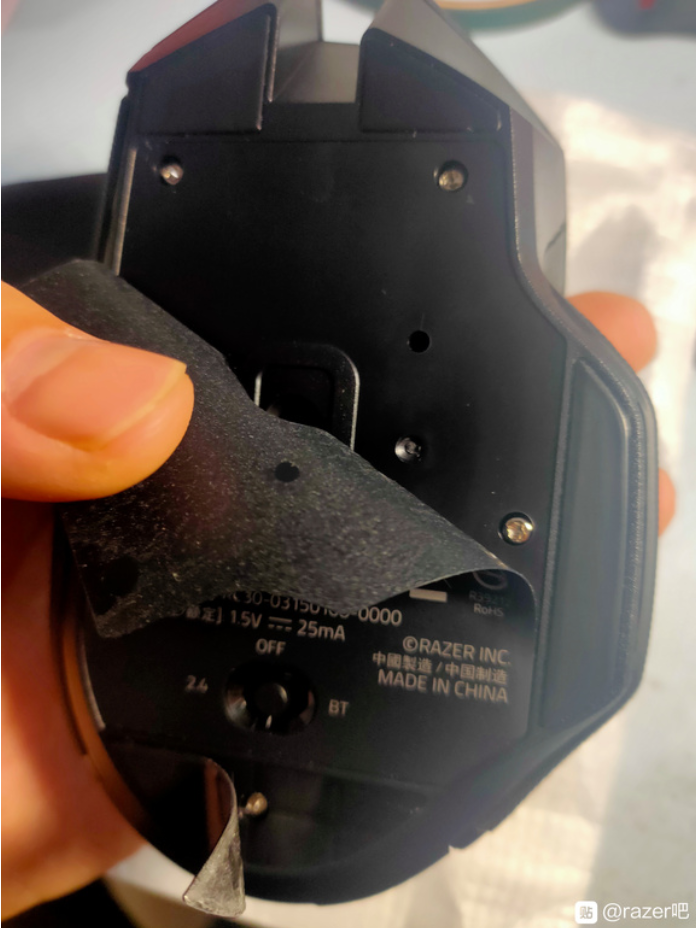

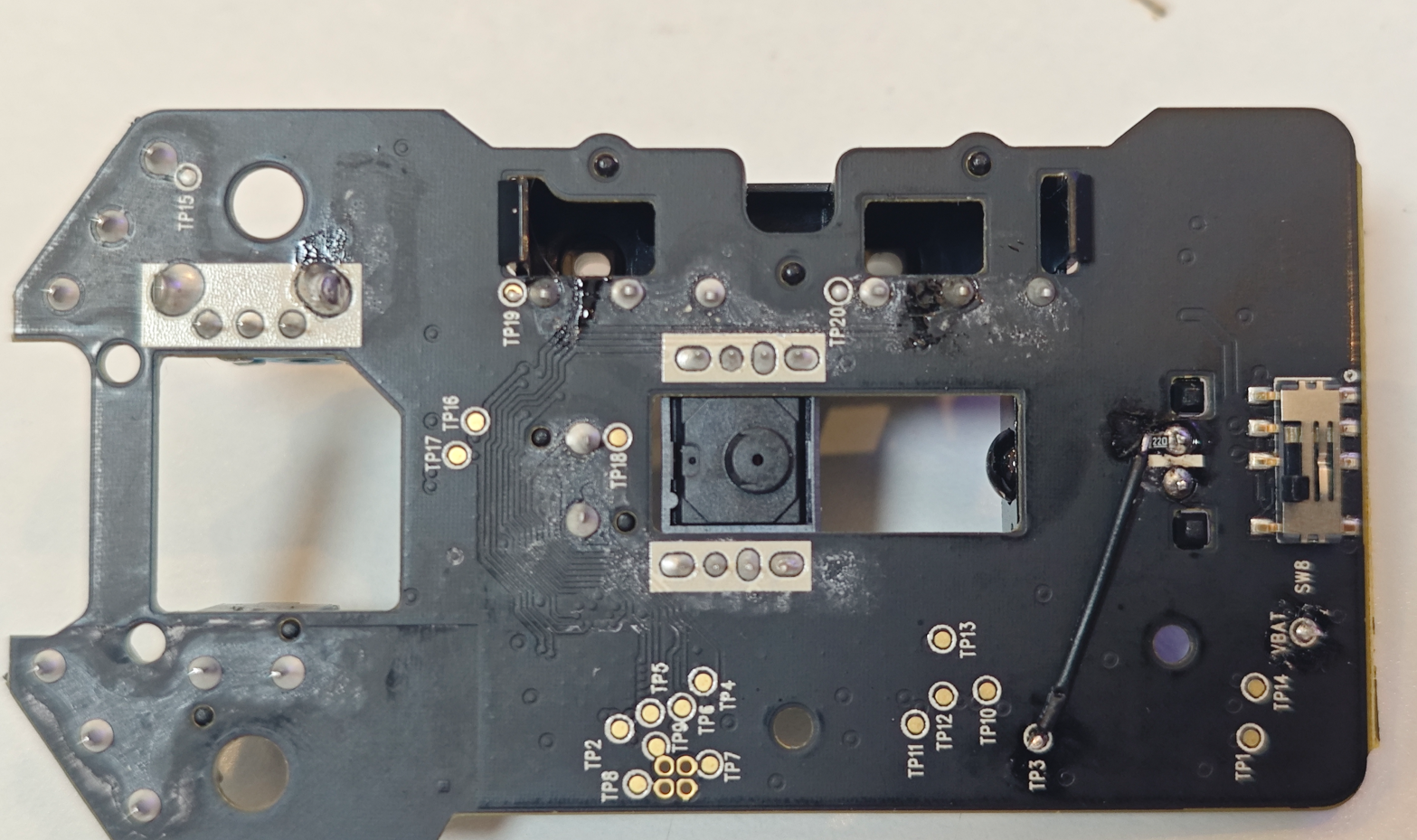

拆解的过程还是比较简单的，可以参照网友的过程，这里放几张螺钉图片，方便查看。

分析

无非就是确定感光器件损坏还是发光二极管问题然后更换对应的器件，可以将原本的二极管的两个引脚拆离板子，然后使用外部电源供电，逐渐增加电压，观察二极管的情况，题主已经做过了但是没有记录，直接说结论了，电压加到1300mV的时候二极管可以看到明显的红光，可以确定是二极管是好的，然后移动鼠标，电脑上鼠标指针也能正常使用了。

所以结论就是芯片不能正常控制二极管发光，感光正常，二极管发光正常，所以是芯片内部开关损坏了。

猜测应该是PAW3369内部的晶体管开关坏了，不能正常工作，网上没有查到PAW3369的芯片资料，而且这颗二手的都要20块钱，还是继续修吧。可以查到同一个厂商的类似的芯片，PAW3205,

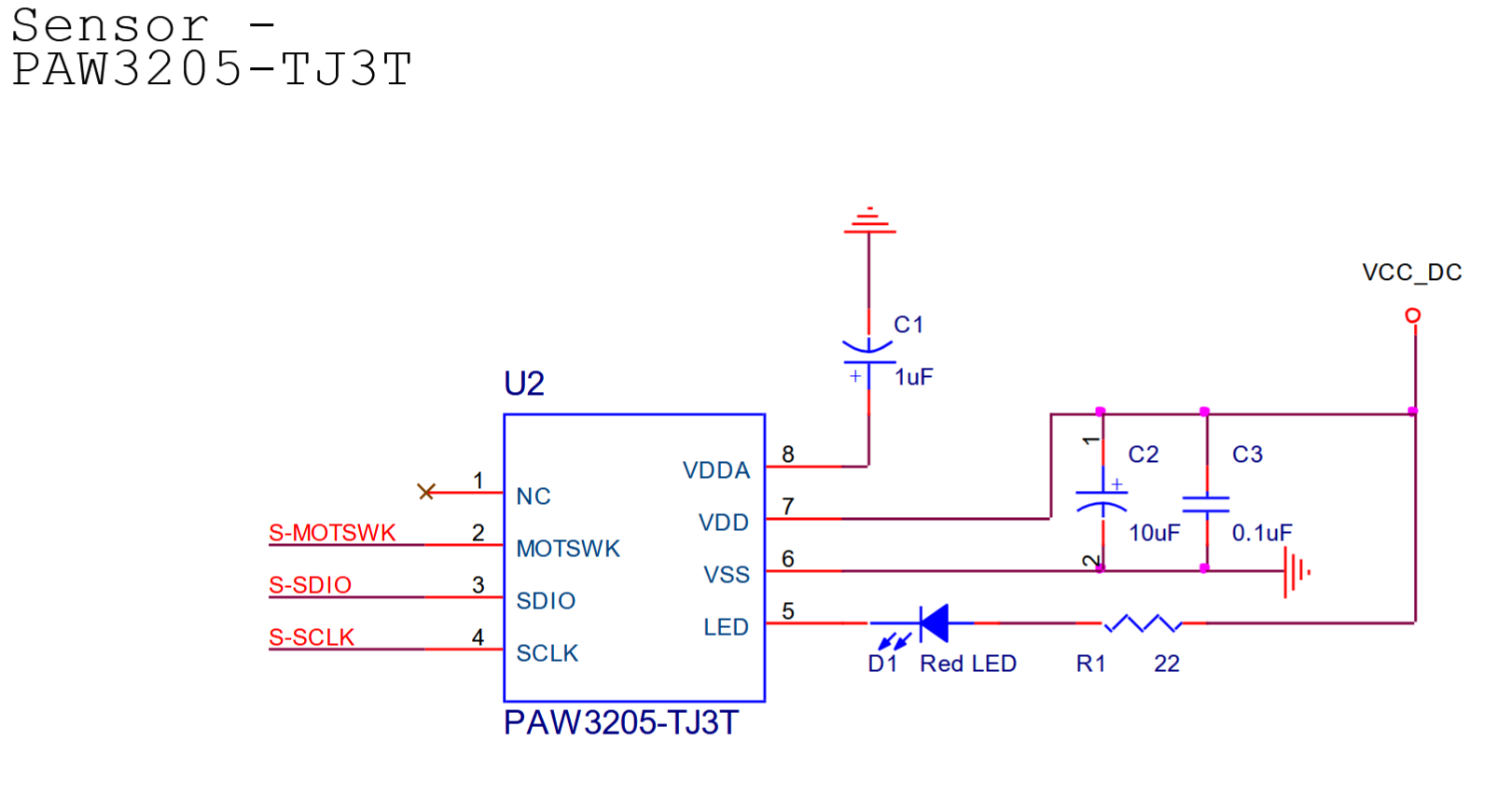

它的推荐电路是这样的，看到这就明了了，芯片的5脚就是控制端，工作的时候5脚拉低，D1二极管发光，休眠的时候5脚拉高，二极管不发光，是不是非常的简单。

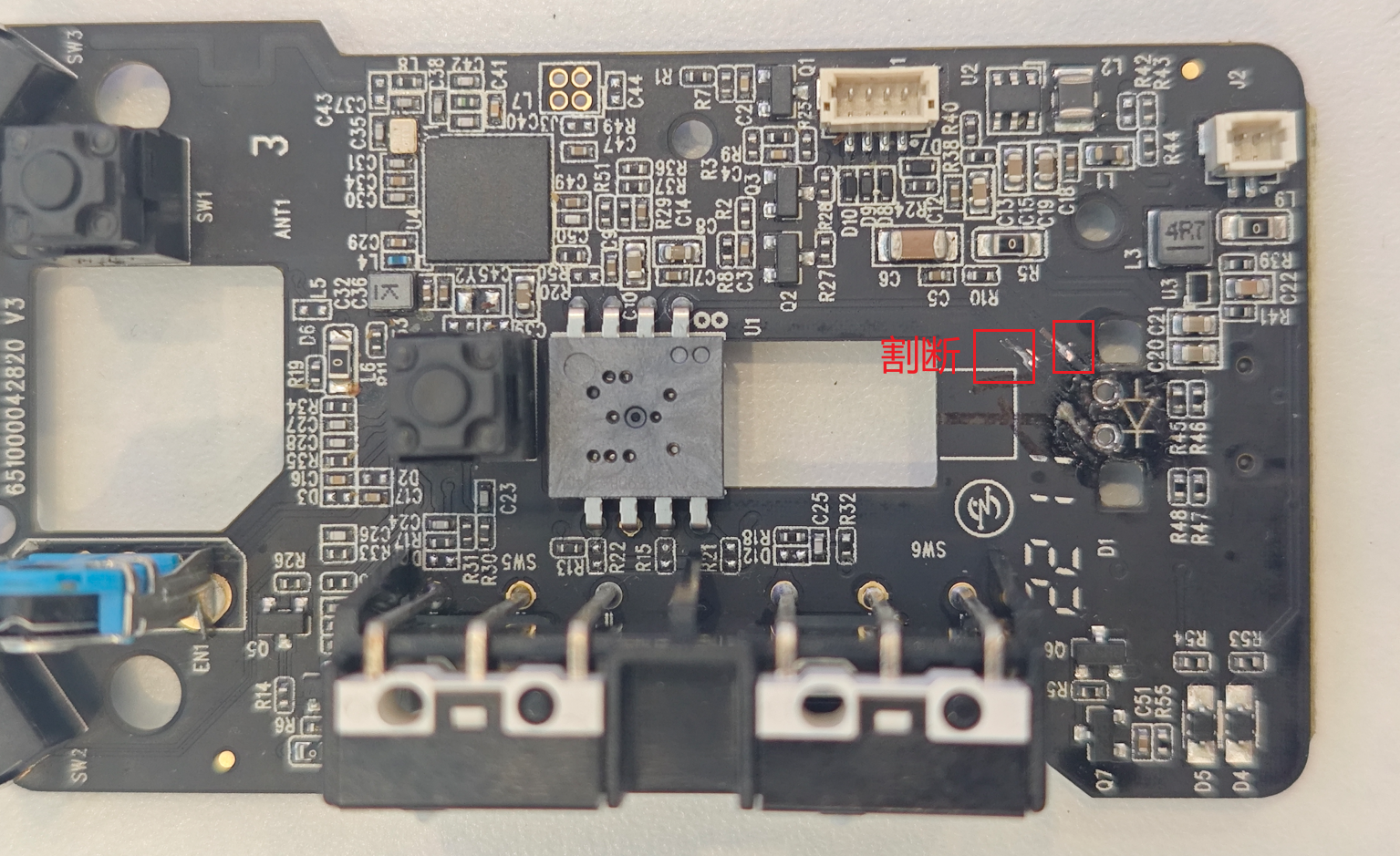

这样的话可以把这个二极管拆掉，然后外部使用一个PMOS代替即可，这样就能愉快的使用了。

维修

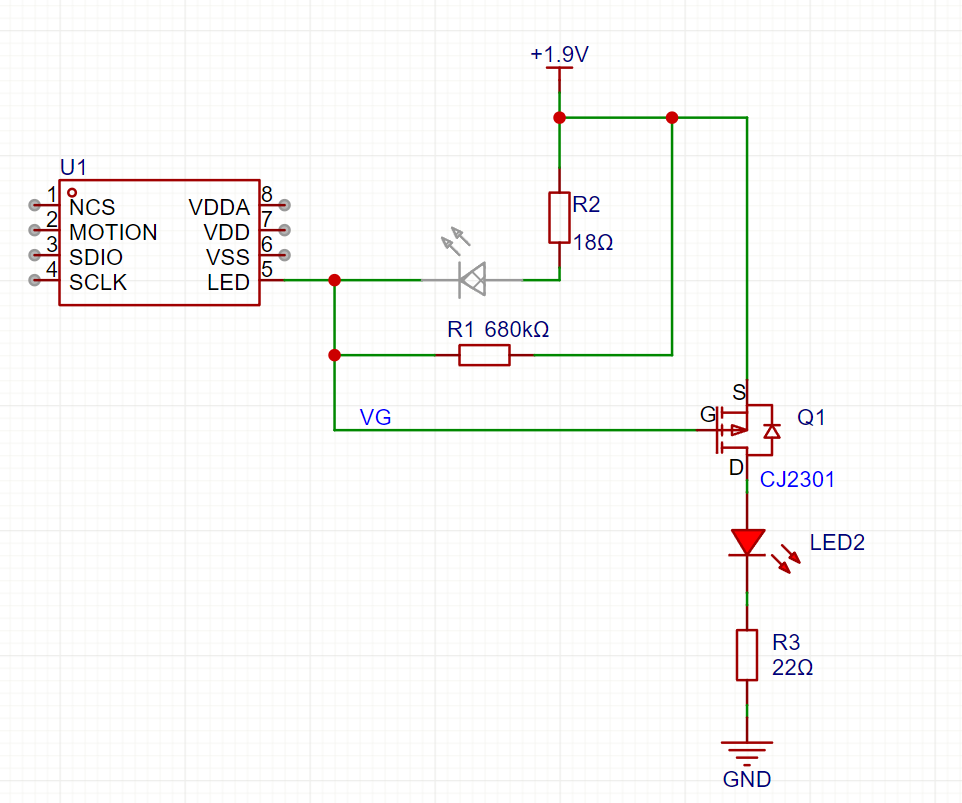

基本的电路是这样的，(U1仅仅作为参考，实际的引脚定义可能不是这样的，但是第5脚是对的)

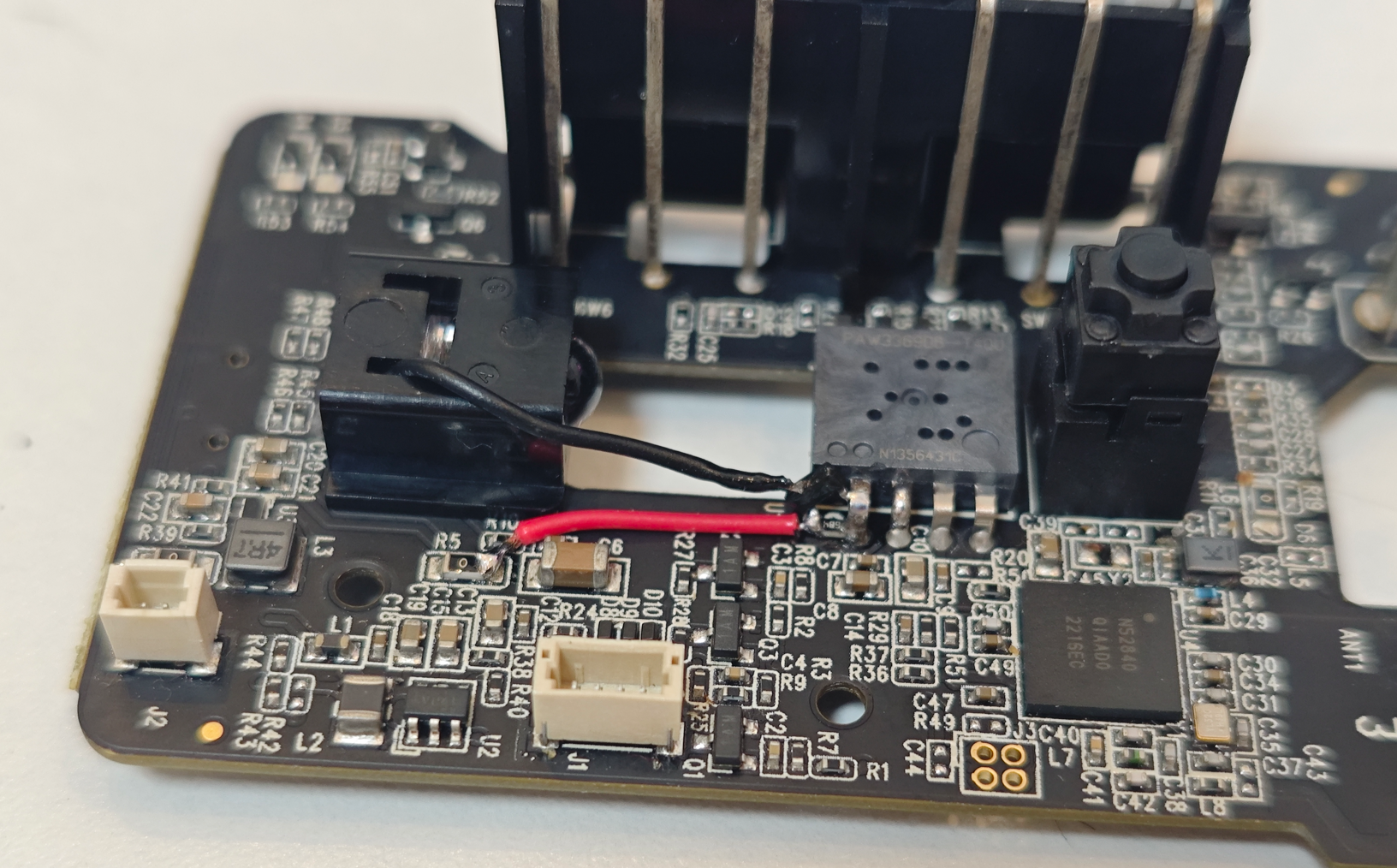

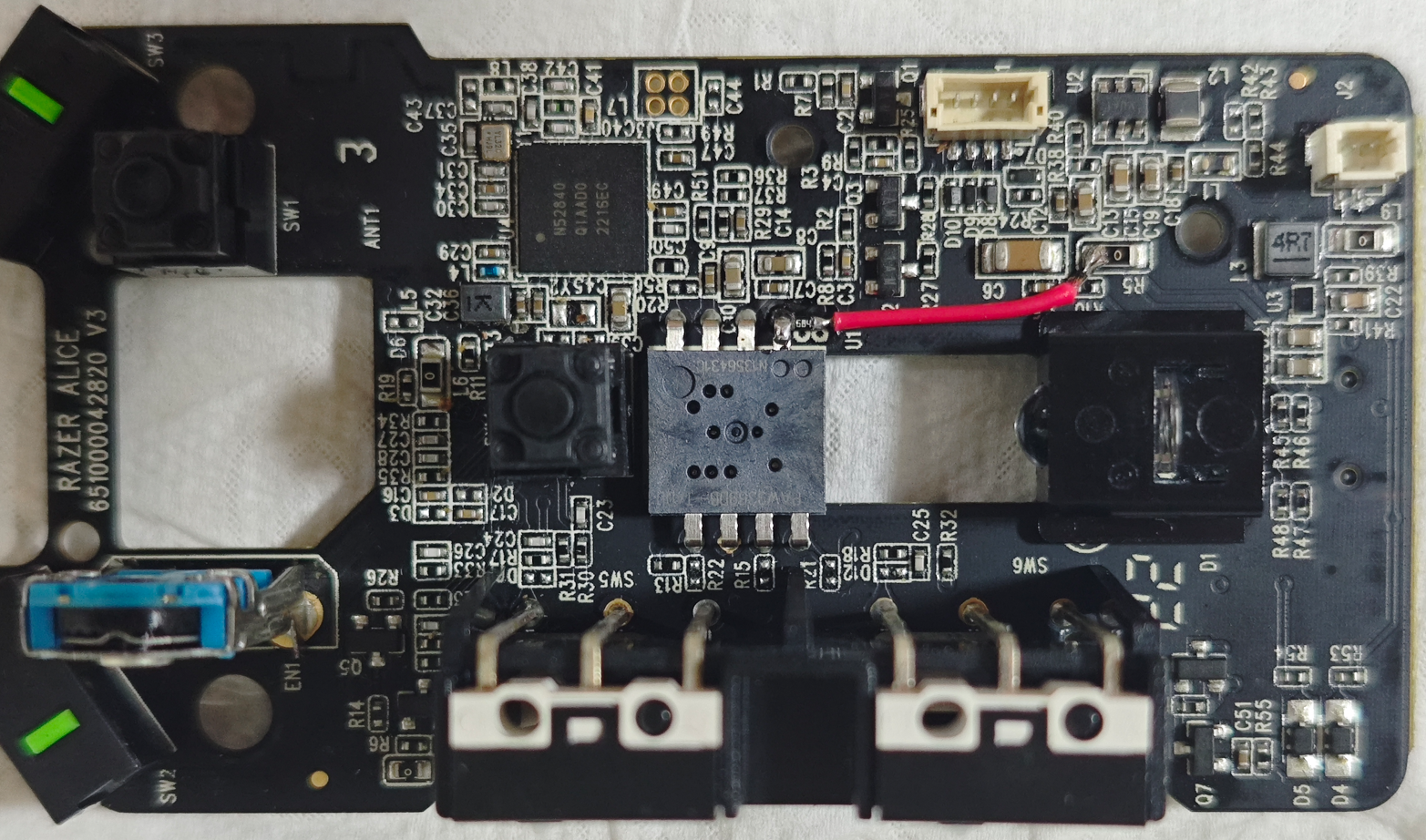

实际焊接效果图，

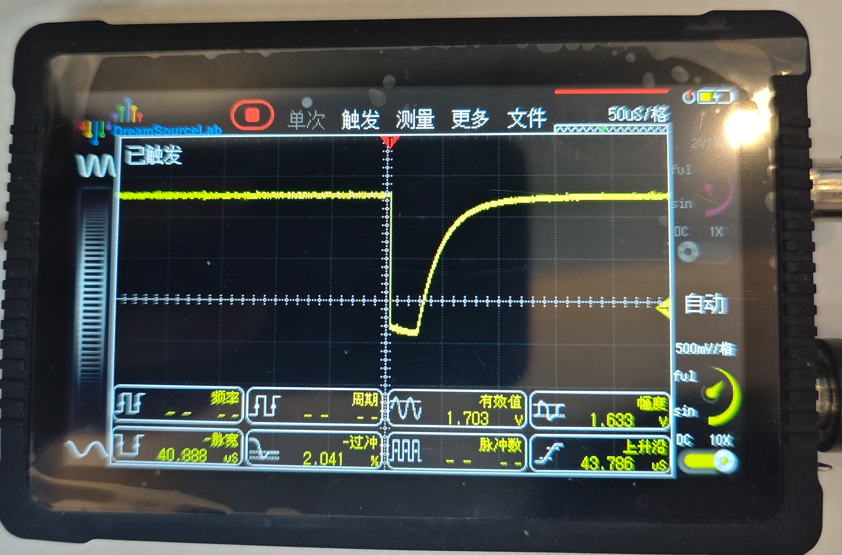

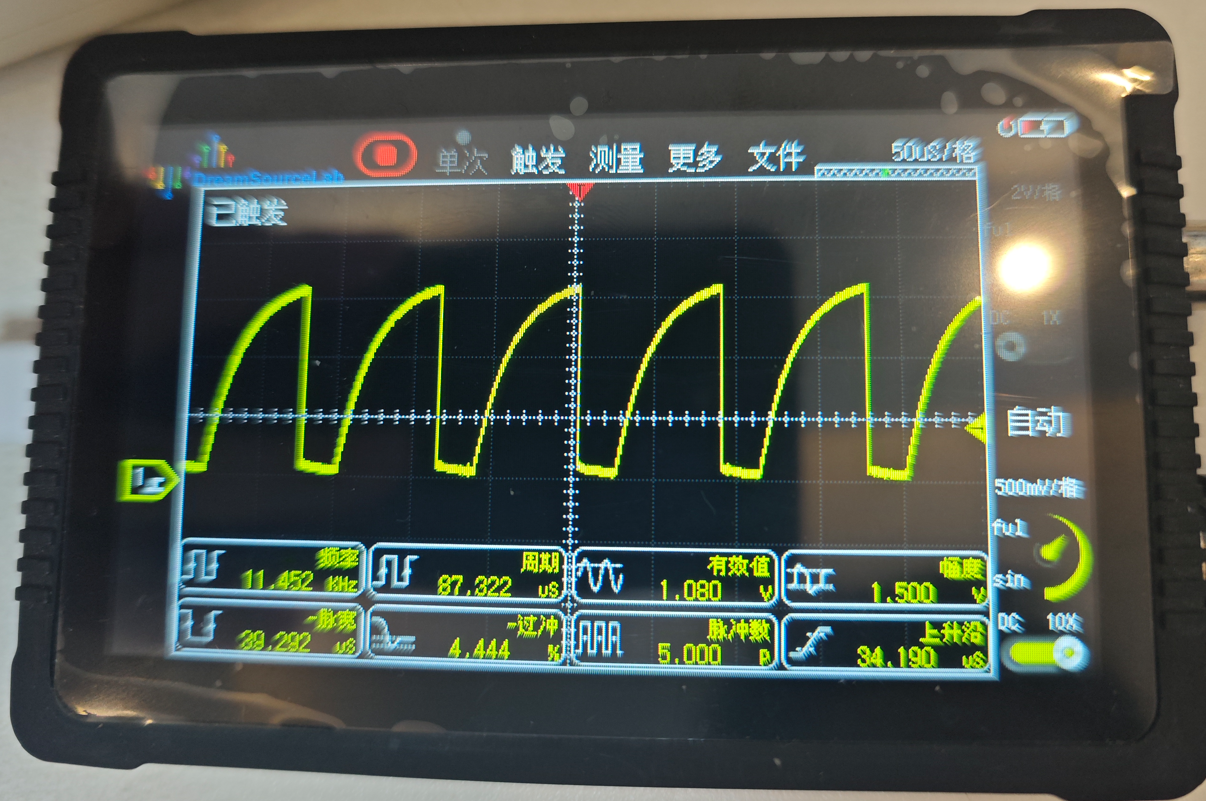

使用示波器测量VG的电压波形：

从电压上看是一切正常的，上升沿不陡峭，但是本来就是坏的驱动端，这样已经非常好了。

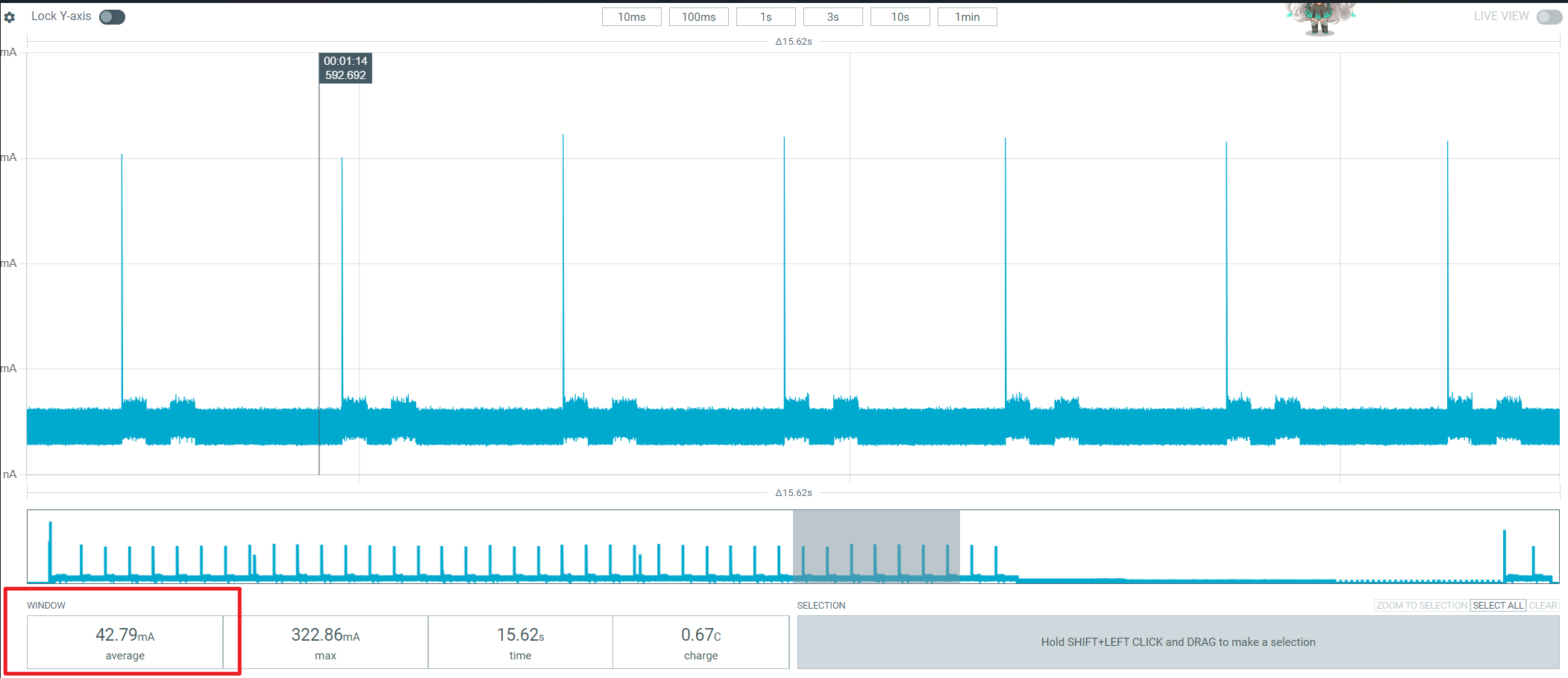

使用功耗仪测量功耗，

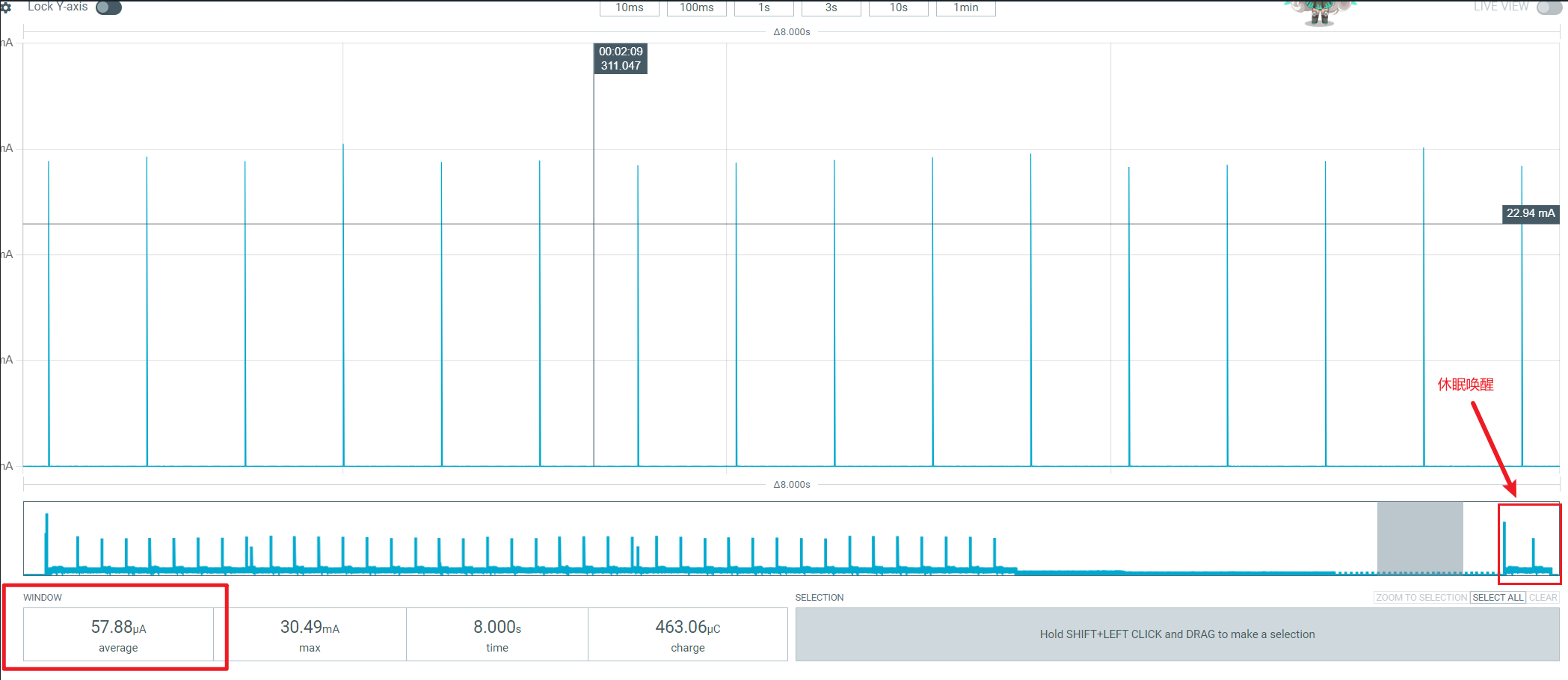

功耗表现正常，可以进入休眠，也能唤醒，

实际测试鼠标已经可以正常工作了，又能愉快地使用啦！
