低功耗连续时间加速度计前端设计

第12章 低功耗连续时间加速度计前端

皮耶罗·马尔科瓦蒂、马尔切洛·德·马泰伊斯、亚历山德罗·佩佐塔、马尔科· 格拉西、马尔科·克罗切、马尔科·萨巴蒂尼和安德烈亚·巴西罗托

12.1 引言

利用CMOS混合信号接口电路的智能传感器设备广泛应用于需要持续监测物理、化学或生物医学变量的多个领域[1–5]。这些系统通常由电池供电，甚至本质上是自供电的，因此在最小化功耗的同时保持足够大的信噪比（SNR）是主要的设计问题。

在智能传感器设备中，MEMS电容式加速度计广泛应用于多个领域，例如汽车、智能手机和体域网络[1, 3]。在所有这些应用中，都需要通过适当的模拟前端（AFE）电路读取并数字化MEMS加速度计的电容变化。

本文提出了一种用于三轴MEMS电容式加速度计的完整AFE电路，该电路采用连续时间（CT）恒压法来读取传感器电容。所使用的CT拓扑结构相较于传统的开关电容（SC）离散时间（DT）解决方案，能够显著降低功耗。

为了使所提出的CT方法可行，该AFE电路采用了一种新型的传感器偏置技术以实现可靠的性能。

12.2 微机电系统电容传感器

最简单的形式下，MEMS电容式传感器由一个带有固定板和活动板的平行板电容器组成，如图12.1a所示。被测信号MS（例如加速度）会影响极板之间的距离x。因此，通用MEMS电容式传感器的电容可表示为

$$
C(MS) = \frac{\epsilon_0 A}{x(MS)} = \frac{\epsilon_0 A}{x_0 + \Delta x(MS)},
$$

其中A为最小电容器极板的面积，$\epsilon_0$为真空介电常数。

考虑到 $C = Q/V$，对于任何电容式传感器而言，有两种可能的方式将电容变化转换为电信号（电压V或电荷Q）：

• 恒定电荷法，其输出信号为电压（$V = Q/C$）；
• 恒压法，其输出信号为电荷（$Q = CV$）。

用 $C_0$ 表示微机电系统在静态条件下的电容，即当 $x = x_0$ 时，并假设被测信号MS与形变 $\Delta x (\Delta x = -\alpha \cdot MS)$ 之间的关系为线性关系，这在 $\Delta x \ll x_0$ 情况下实际上是成立的，我们可以计算两种情况下的输出信号($\Delta V$ 和 $\Delta Q$) 作为 $\Delta MS$ 的函数。

采用恒定电荷法，微机电系统电容最初被充电至固定电压 $V_B$。如果该电容具有良好的绝缘性，则其存储的电荷 $(Q = C_0 V_B)$ 保持不变。因此，被测信号 $\Delta MS$ 的变化引起的电容变化将产生一个电压信号 $(\Delta V)$，其表达式为

$$
\Delta V = \frac{Q}{C(MS)} - \frac{Q}{C_0} = \frac{Q \Delta x}{\epsilon_0 A} = -\frac{\alpha C_0 V_B \Delta MS}{\epsilon_0 A} = -\alpha_V \Delta MS,
$$

其中 $\alpha_V$ 表示传感器的电压灵敏度。

采用恒压法时，在微机电系统电容两端施加并维持一个固定的电压 $V_B$。当被测信号 $\Delta MS$ 发生变化时，假设 $\Delta x \ll x_0$，会导致电容变化，从而产生电荷信号($\Delta Q$)，其表达式为

$$
\Delta Q = V_B [C(MS) - C_0] \approx -\frac{V_B C_0^2 \Delta x}{\epsilon_0 A} = \frac{\alpha C_0^2 V_B \Delta MS}{\epsilon_0 A} = \alpha_Q \Delta MS,
$$

其中 $\alpha_Q = \alpha_V C_0$ 表示传感器的电荷灵敏度。

根据上述公式，$\alpha_V$ 和 $\alpha_Q$ 均依赖于偏置电压 $V_B$。因此，为了提高传感器的灵敏度，进而提高其信噪比，SNR的值，$V_B$ 必须至少达到几伏的数量级。

在实际应用中，微机电系统传感器不仅仅是一个电容，还需要考虑一些额外的寄生元件。实际器件的等效电路如图12.1b所示。除了可变电容 $C(MS)$ 之外，等效电路还包括两个寄生电容 $C_{P1}$ 和 $C_{P2}$，它们分别连接在微机电系统传感器的每个极板与衬底之间，以及一个与 $C(MS)$ 并联连接的寄生电阻 $R_P$。

这些寄生元件的值取决于传感器的具体实现，但通常 $C_{P1}$ 和 $C_{P2}$ 的数量级为几个皮法，而 $R_P$ 处于吉欧姆量级。

MEMS电容式传感器AFE电路需要读取电信号 $\Delta V$ 或 $\Delta Q$ 并将其转换为数字域。实际上，在大多数应用中，数字输出是必须的，以便在系统层面上相对于传统器件在面积和成本方面获得竞争优势。因此，如图12.2所示框图的MEMS传感器AFE电路通常由某种前置放大器和模数转换器（ADC）组成。

微机电系统电容式传感器AFE电路中前置放大器的拓扑结构和功能，因读取电容变化所采用的方法不同而有所差异。

12.2.1 恒定电荷法

采用恒定电荷法时，前置放大器需要缓冲传感器的输出电压，并最终引入一定的增益，为后续ADC提供具有低输出阻抗的合适信号，如图12.3a所示。

在这种情况下，前置放大器的输入阻抗必须极高（大于10GΩ），以确保传感器电容上存储的电荷得以保持，同时在前置放大器输入节点提供合适的直流偏置电压。因此，前置放大器输入端的偏置网络非常关键，通常是前置放大器设计中最具挑战性的部分。通常采用反向偏置二极管或开关网络来实现 $R_B$。电阻 $R_B$ 引入了一个高通滤波器，其截止频率为 $f_{HP} \approx 1/(2\pi R_B C_0)$。采用恒定电荷法时，前置放大器的带宽要求仅取决于被测信号的带宽（通常为几kHz）。

前置放大器输入端的寄生电容（$C_{PA}$）也尤为重要，因为考虑到寄生电容（包括 $C_{P2}$ 和 $C_{PA}$）的存在，传感器的输出电压 $\Delta V$（由公式给出）实际上会被衰减，导致

$$
V_{in,PA} = \Delta V \cdot \frac{C_0}{C_0 + C_{P2} + C_{PA}} = -\Delta MS \cdot \frac{\alpha_V C_0}{C_0 + C_{P2} + C_{PA}}.
$$

这种衰减通常可能非常显著，从而导致实际传感器灵敏度下降，进而导致信噪比降低。通过采用自举技术可缓解这一问题，如图12.3b所示。在这种情况下，寄生电容上的电压保持恒定，不受信号影响，因此，$V_{in,PA} \approx \Delta V$。为了实现有效的自举，前置放大器（或至少前置放大器的第一级）的增益必须为单位增益，因此，

$$
V_{OUT} = -\alpha_V \Delta MS.
$$

12.2.2 恒压法

采用恒压法时，前置放大器需将传感器提供的电荷 $\Delta Q$（由式给出）转换为具有低输出阻抗的电压信号，以便驱动后续ADC，如图12.4所示。因此，此时前置放大器实际上是一个电荷放大器，其输出电压由下式给出

$$
V_{OUT} = \frac{\Delta Q}{C_{FB}} = \frac{\alpha C_0^2 V_B \Delta MS}{\epsilon_0 A C_{FB}} = \frac{\alpha_Q \Delta MS}{C_{FB}} = \frac{\alpha_V C_0}{C_{FB}} \Delta MS.
$$

输入电荷 $\Delta Q$ 通过将传感器电容以开关频率 $f_S$ 接 $V_B$ 或接地来获得，开关频率为 $f_S$。反馈电容 $C_{FB}$ 也以相同频率周期性地复位。因此，采用恒压法时，前置放大器的带宽要求由 $f_S$ 决定，该频率必须远大于被测信号的带宽（至少大一个数量级）。

采用恒压法时，节点 $V_{in,PA}$ 处的电压摆幅非常小，从而使寄生电容 $C_{P2}$ 和 $C_{PA}$ 的影响可以忽略不计。此外，由于在此情况下 $V_{in,PA}$ 是一个低阻抗节点，前置放大器输入端的直流偏置并不关键。

12.2.3 恒电荷法与恒压法

显然，恒压法看起来比恒定电荷法更具吸引力，因为寄生电容效应和输入节点的偏置都不那么关键。然而，恒定电荷法具有三个显著优势，使其特别适用于超低功耗应用，因而仍具吸引力。

首先，根据公式，在恒压法中，输出电压 $V_{OUT}$ 不仅取决于 $\alpha_V$（如恒定电荷法中的情况），还取决于比值 $C_0 / C_{FB}$，而该比值不易精确控制（$C_0$ 和 $C_{FB}$ 是通过不同工艺实现的）。因此，在恒压法中，传感器和前置放大器的整体灵敏度（$V_{OUT}/\Delta MS$）随工艺变化的差异较大，其离散性来源于 $\alpha_V$、$C_0$ 和 $C_{FB}$；而在恒电荷法中，离散性仅来源于 $\alpha_V$，因此整体灵敏度随工艺的变化小得多。

其次，在恒电荷法中，产生 $V_B$ 的电压基准除了在系统启动时外，无需提供任何电流；而在恒压法中，该电压基准在正常操作期间还需提供信号电荷 $\Delta Q$。因此，在恒压法中，电压基准的规格要求更为严格，特别是在输出阻抗以及功耗方面，以避免由于与被测信号 $\Delta MS$ 相关的电压 $V_B$ 动态变化所导致的信号失真。

最后，也是最重要的一点，采用恒电荷法时，前置放大器的带宽要求至少比恒压法低一个数量级，从而可能实现更低的功耗。

12.3 系统规格

在所考虑的应用中，微机电系统电容式加速度计可被建模为四个可变电容组成的电桥[1]。根据公式，每个电容值($C_V$) 作为加速度(a)的函数由下式给出

$$
C_V = \frac{\epsilon_0 A}{x_0 \pm \Delta x(a)} = \frac{C_0}{1 \pm \alpha_a a},
$$

其中 $C_0 = \epsilon_0 A / x_0 \approx 450 \text{ fF}$ 是无加速度时的电容值（偏移电容），而 $\alpha_a = \Delta x / (x_0 a)$ 是器件的原始灵敏度（约 $47 \times 10^{-6} \text{ g}^{-1}$，考虑a以g为单位表示）。

由于 $\alpha_a a \ll 1$，上式可线性化，得到

$$
C_V \approx C_0 \pm \alpha_C a,
$$

其中 $\alpha_C = 0.016 \text{ fF/g}$ 是电容式微机电系统加速度计的实际灵敏度。考虑满量程加速度值为 $\pm 3000g$，最大传感器电容变化量（$\Delta C_V|_{\text{max}}$）高达 $\pm 48 \text{ fF}$。

为了实现这些性能参数，传感器面积和体积必须较大，导致并联电阻（$R_P$，见图12.1b）相当低，从而引起流经传感器电容器的较大直流漏电流（$I_L \approx \pm 10 \text{ pA}$，当 $V_B = 600 \text{ mV}$ 时，$V_B$ 为传感器偏置电压）。此外，这些漏电流在四个传感器电容器中可能显著不同，从而在AFE电路输入端产生共模和差分分量。该独立加速度计在1赫兹至4千赫兹带宽内实现的信噪比为 SNR = 60dB，并具有总谐波失真 ≈ -28dB。这种失真主要源于由公式给出的加速度-电容转换定律的固有非线性。

AFE电路必须读取传感器信号，同时不降低信噪比和总谐波失真，并将整体功耗（包括静态和动态功耗）维持在100μW以下。此外，AFE电路需具备低频（<1赫兹）高通传输函数，以抑制低频传感器伪影（如漏电流）。主要的传感器特性及相应的AFE电路规格分别总结于表12.1和12.2中[6]。

表12.1 加速度计特性

表12.2 AFE电路规格

12.4 模拟前端电路设计

文献中大多数用于MEMS电容式加速度计的CMOS AFE电路[7–10]基于恒压法，并采用开关电容ΔΣ技术，该技术对许多传感器非理想性（如漏电流）具有内在的鲁棒性，但如第12.2节所述，其功耗高于基于恒电荷法的连续时间（CT）方案。

因此，在一些近期的电池供电应用中[1, 11]，功耗是最关键的指标，开关电容AFE电路往往功耗过大，因而连续时间AFE电路可能成为最合适的解决方案，前提是能够妥善处理传感器偏置和对传感器漏电流的鲁棒性等关键问题。

在这种情况下，对于提出的AFE电路，我们采用了一种基于恒电荷法的CT解决方案。该AFE电路的完整原理图如图12.5所示，由以下级联的级组成：

• MEMS偏置网络，用于确保传感器电容中的电荷恒定，并防止传感器漏电流到达前置放大器输入节点；
• 前置放大器，用于执行信号放大、增益校准和抗混叠滤波；
• 模数转换器，通过过采样对传感器信号进行数字化；
• 抽取器，用于降低模数转换器的采样率，同时提高信噪比。

12.4.1 微机电系统偏置网络

加速度计电容的上极板使用AFE电路电源电压（$V_{DD} = 1.2V$）和地进行偏置，从而避免了额外电压基准的需求（最终可能高于$V_{DD}$），而下极板则通过晶体管M1 MB2连接到 $V_{B1} = 600 \text{ mV}$（在标称条件下具有非常大的电阻（>50 GΩ））。这导致 $V_B = V_{DD} - V_1 = 600 \text{ mV}$，因此降低了灵敏度，由公式给出，从而对前置放大器的增益要求提出了更高要求。

晶体管MB1和MB2可确保传感器电容器中的电荷守恒，但由于其具有极高阻抗，在存在显著的传感器漏电流时，会在传感器输出节点 $V_{S+}$ 和 $V_{S-}$ 上产生较大的电压偏移（如果漏电流不匹配，则包含共模和差分分量）。

图12.6显示了当传感器漏电流 $I_L$ 为 ±10 pA 时，仿真传感器共模输出电压 $(V_{S+} + V_{S-})/2$。该漏电流流过MB1和MB2，略微降低了它们的阻抗并改变了其漏源电压，从而使传感器共模输出电压（无漏电流时等于 $V_1 = 0.6 V$）偏移至0.52至0.78 V范围内，这对前置放大器而言是不可接受的，因此必须对此进行保护。

因此，我们引入了电容 $C_{AC}$，它在直流下将前置放大器输入节点与传感器输出节点隔离。通过使用两个二极管连接晶体管（MB3和MB4），采用与偏置 $V_{S+}$ 和 $V_{S-}$ 相同的技术，将前置放大器输入节点偏置在电压 $V_2 = V_1 = 600 \text{ mV}$，且不受传感器漏电流的影响。MB3和MB4的电阻（$R_B$）与 $C_{AC}$ 共同决定了电路的高通极点 $f_{AC} = 1 / (2\pi C_{AC} R_B) \approx 0.1 \text{ Hz}$（$C_{AC} = 45 \text{ pF}$）。

这种针对传感器和前置放大器输入节点的偏置技术还能够在信噪比方面保持信号完整性，因为来自MB1、MB2、MB3和MB4的所有噪声贡献均通过截止频率等于 $f_{AC}$ 的低通滤波器进行滤波。图12.7显示了折算到前置放大器输入节点的由MB1、MB2、MB3和MB4引起的模拟噪声功率谱密度(PSD)，以及传感器信号传递函数。噪声功率谱密度在0.1 Hz处的峰值为 25 μV/√Hz，随后PSD下降，在前置放大器输入节点处产生的总带内积分噪声为5 μVrms。在满量程加速度下，前置放大器输入节点处的信号在1Hz至4kHz的频率范围内约为40 mV。

12.4.2 前置放大器

为了避免寄生电流流过MB3和MB4，前置放大器需要具有无穷大的输入阻抗，因此必须采用同相配置的运算放大器。然而，为了有效处理差分传感器信号，必须采用差分-差动拓扑，如图12.8所示。在此拓扑中，一个差分级（M3和M4）通过R1,、R2,和C2,构成运算放大器反馈环路，从而决定前置放大器增益，而第二个差分级（M1和M2）接收传感器的差分信号。

前置放大器的通带增益设置为 $1 + R_2 / R_1$。为了适应不同的加速度计灵敏度值，同时保持相同的模数转换器差分输入范围（1.2Vpp），通过选择R1的值来实现可编程增益（从10.5 到 15 分贝，以1.5 分贝步长调节，即使用2位控制字）。为了确保不同增益水平下的稳定性，密勒补偿电容CC也由同一数字控制字进行调节。

不同增益设置下闭环前置放大器以及开环运算放大器的模拟频率响应如图12.9所示。运算放大器在高频下的有限带宽效应改善了对后续ADC的抗混叠能力，同时不影响稳定性。最小增益（10.5分贝，稳定性的最坏情况）时环路增益的幅度和相位随频率的变化如图12.10所示。相位裕度为112°，已实现600千赫的增益带宽积（GBW）。仿真采用等效电容输出负载为 0.39 pF，该值对应于后续ADC的最大输入接地电容。最重要的前置放大器特性总结见表12.3。

表12.3 前置放大器特性

前置放大器的功耗由输入级（6 微安，即为正确偏置大尺寸输入器件以确保目标GBW所需的最小电流）和输出级（7 微安，即驱动后续ADC所需的最小电流）共同分担。该电流值可保证运算放大器的热噪声低于ADC的量化噪声。该运算放大器实现了61 分贝的直流增益（A0），单位增益带宽为 900 千赫，功耗为32 微瓦。

前置放大器失调

所采用的连续时间模拟前端电路拓扑结构限制了离散时间失调消除技术（如自动归零）的使用。因此，我们采用了尺寸非常大的运算放大器输入器件（W=100μm，L=0.5 μm），使其工作于亚阈值区域。该运算放大器的输出失调电压由以下公式给出

$$
V_{os,out} = V_{os} \left(1 + \frac{R_2}{R_1}\right),
$$

其中输入失调电压 $V_{os}$ 可以通过使用所采用的0.13微米CMOS技术提供的失配参数 $V_{th}$ 进行一阶近似计算，根据

$$
V_{os} \approx \frac{3\sqrt{V_{th}}}{\sqrt{WL}} = 0.75 \text{ mV}.
$$

考虑到前置放大器的最大增益为15分贝，整体输出差分失调约为4.5毫伏。由于ADC差分输入范围为1.2Vpp，AFE电路可以有效管理该失调。

前置放大器噪声

为了最小化失调而采用的大尺寸运算放大器输入器件，也同时减小了闪烁噪声的贡献，这在所考虑的应用中由于带宽有限而显得尤为重要。

因此，前置放大器输出参考噪声PSD(电压 $V_n^2;out$) 主要来自用于设置闭环增益的电阻以及差分差动放大器两个输入级晶体管的热噪声，其跨导为 $g_m = 50 \mu A/V$，从而导致

$$
V_n^2;out \approx 8kTR_1 G^2 + \frac{64}{3} \frac{kT}{g_m} G_{PA}^2.
$$

该噪声PSD受限于由电容 $C_2 = 16.5 \text{ pF}$ 定义的低通频率响应极点，导致前置放大器输出端的等效带内积分噪声约为50 μVrms。由于最大差分输出信号摆幅为1.2伏特pp，信噪比SNR约为78.5 分贝。

第12章 低功耗连续时间加速度计前端（续）

12.4.3 模数转换器

在提出的AFE电路中，模数转换器需要实现大于63分贝的信噪比、低于 -36 分贝的总谐波失真以及最小功耗。信噪比与总谐波失真指标之间存在较大差异，可通过选择仅总谐波失真依赖于元件匹配的模数转换器架构来降低功耗，例如采用电容式数模转换器的逐次逼近寄存器（SAR）模数转换器。在这种模数转换器架构中，DAC电容元件之间的失配会影响总谐波失真，而信噪比仅取决于DAC的总电容。这一点对于其他模数转换器架构（如流水线或算法型模数转换器）来说并非如此，虽然它们本身具有高性能，但在所考虑的应用中功耗过高。†调制器在所考虑的应用中功耗也过高。鉴于此，我们选择逐次逼近型拓扑来实现所提出的AFE电路中的模数转换器。

为了利用前置放大器的频率响应作为抗混叠滤波器，模数转换器的采样频率固定为 $f_S = 1 \text{ MHz}$。这导致了较大的过采样率（OSR），可在抽取器（在配套片外微处理器中实现）中加以利用，以提高信噪比。考虑到信号带宽 $B = 4 \text{ kHz}$，信噪比随 $OSR = f_S / (2B) = 125$ 成比例增加，即约20 dB。因此，对于目标63 dB的信噪比，模数转换器在奈奎斯特速率下仅需提供43 dB。

为了保留合理的安全裕量，我们采用了10位逐次逼近型拓扑结构。在这种情况下，模数转换器的功耗主要由驱动电容式数模转换器所需的参考电压发生器决定。因此，必须最小化数模转换器的总电容。这一点通过采用桥接结构实现，其唯一的缺点是由于电容失配导致的总谐波失真性能下降（但并不严重）。最小化数模转换器的电容也有助于减少采样期间前置放大器的电容负载。

实现的模数转换器原理图，包括SAR结构和带缓冲的参考电压发生器（$V_{ref+}$、$V_{ref-}$ 和 $V_{cm}$），如图12.11所示。

10位电容式数模转换器由两个5位级组成，通过桥接电容（$C_X$）[12, 13]耦合。

模数转换器（ADC）通过由转换启动（SoC）信号激活的内部时钟（clk）工作。在第一个时钟周期内，输入信号被采样到DAC电容阵列上，随后的10个周期则基于逐次逼近算法执行实际的模数转换，从而实现最大1 MS/s的输入到输出数据速率。S&H数字信号由逐次逼近逻辑（SAR Logic）每11个时钟周期自动生成一次（因此其时钟频率为11 MHz），前提是SoC信号处于有效状态。这使得ADC也可按照调制转换速率运行，满足许多传感器系统的需求。

用于逐次逼近算法的比较器，其原理图如图12.12所示，基于锁存式灵敏放大器，具有轨到轨输出摆幅和可忽略的静态功耗[14]。为了降低通常影响锁存式比较器的反冲噪声，输入级采用共源共栅拓扑结构，从而将输入信号与开关式比较器输出级隔离。

数模转换器阵列中所用电容的值由以下给出

$$
\begin{cases}
C_i = 2^i C_0 & \text{for } i = 0, 1, 2, 3, 4 \
C_i = 2^{i-5} C_0 & \text{for } i = 5, 6, 7, 8, 9 \
C_X = \frac{32}{31} C_0
\end{cases}
$$

其中 $C_0$ 是单位电容。该阵列的总电容由下式给出

$$
C_{TOT} \approx 26 C_0.
$$

前置放大器和参考电压发生器的等效负载电容结果为

$$
C_L \approx 25 C_0.
$$

该值远低于传统的二进制加权电容阵列（$C_L = 2^{10} C_0$）。

为了避免热噪声导致模数转换器性能下降，用于采样操作的 $C_L$ 的值必须符合以下给出的最小限值

$$
\frac{2kT}{C_L} < \frac{LSB^2}{12} \Rightarrow C_L = 25 C_0 > \frac{24kT}{LSB^2} \approx 70 \text{ fF},
$$

其中 $LSB = 1.2 \text{ V} / 2^{10} = 1.2 \text{ mV}$。从由上式给出的热噪声极限出发，考虑了THD < -36 dB的规格要求以及所用技术中的电容失配模型，进行了数值优化：

$$
\sigma_{CC} = \sqrt{\frac{k_C}{W C_L}},
$$

其中 $k_C = 0.6 \times 10^{-1} \mu m$。因此，在为工艺-电压-温度变化保留安全裕量的情况下，所选的单位电容为12 飞法。由此得到的 $C_L$ 值约为390 飞法拉（高于热噪声极限）。

因此，热噪声贡献约为146 μVrms，远低于量化噪声（338 μVrms）。

完整的模数转换器，包括片上参考源生成器和缓冲器，消耗60微瓦（包括静态和动态功耗）。

12.5 实验结果

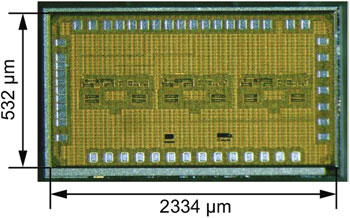

整个AFE电路采用0.13微米CMOS技术实现，由单个1.2 伏电源供电，总功耗为90 微瓦（其中前置放大器消耗32 微瓦，模数转换器消耗58 微瓦，包括动态功耗）。芯片照片如图12.13所示，包含用于三个加速度计轴的三个相同的AFE通道。总芯片面积为1.24 mm²。

测量设置的功能框图如图12.14所示。

所提出的AFE电路在设计时考虑到了通过利用两个测试点（即TP1用于前置放大器，TP2用于完整的AFE电路）来分别测试两个主要功能模块（前置放大器和ADC）的可能性。

12.5.1 前置放大器特性表征

为了表征前置放大器，已禁用ADC时钟信号（clk）和SoC二进制信号，从而完全关闭模数转换器。在此条件下，整个DAC电容阵列连接到前置放大器输出节点（即 $C_L = 0.39 \text{ pF}$），这是前置放大器电容负载的最坏情况。

测得的前置放大器频率响应通过在前置放大器输入节点直接施加电压信号获得，如图12.15所示。该电路具有一个低于0.1 Hz的高通极点，从而证明MB3和MB4实现了极高阻抗。在此测量中，MB1和MB2与信号源并联，因此它们被短路。实测带内增益范围为10.5 到 15 dB，符合预期。

为了验证MB1和MB2的正常工作，再次测量了增益为12分贝时的前置放大器频率响应，输入信号通过两个外部去耦电容施加，并通过连接到电压源的两个5-GΩ电阻来模拟传感器漏电流。考虑了 ±10 pA范围内的共模（CM）和差分模式（DIFF）漏电流。结果得到的频率响应如图12.16所示。

得益于 $C_{AC}$ 提供的交流耦合，高通极点频率未观察到显著变化，从而证明AFE电路能够处理大（甚至不平衡）传感器漏电流。

图12.17显示了测得的前置放大器传输特性。测得的1分贝压缩点为1.4 伏特pp，比满量程加速度下的输出摆幅（即1.2 伏特pp）高出23%。满量程时的前置放大器输出频谱如图12.18所示。测得的总谐波失真低于 -45分贝。

前置放大器的积分输出噪声频谱如图12.19所示。在所考虑的4千赫带宽内，达到的积分噪声为 -76分贝V，相当于151微伏rms（图12.19中的噪声电平高出20分贝，因为在前置放大器输出端使用了低噪声放大器来连接频谱分析仪）。前置放大器输出端的满量程信噪比为69分贝。

12.5.2 模数转换器表征

为了表征模数转换器，前置放大器已被关闭，并将信号源连接到其输出节点（测试点1），同时将逻辑分析仪连接到AFE电路的输出节点（测试点2）。

所获得的模数转换器积分（INL）和微分（DNL）非线性曲线分别如图12.20和12.21所示。峰值INL为8.1最低有效位，而峰值DNL为7.8最低有效位。对于满量程输入信号，总谐波失真约为-45分贝，符合预期。

提出的前端电路已设计为与片上抽取器一起工作，因此模数转换器输出的数字端口驱动能力已经尺寸设计用于驱动约 200 飞法的输出负载，而测量设置中的电容负载实际上要大得多，这是由于可用探头具有较大的固有输入电容。这将模数转换器的可能时钟频率限制在 1.1 兆赫兹，对应 100 千赫兹采样率（比标称采样率 1 MHz 低十倍）。然而，这种情况并不影响所进行的线性度测量。

模数转换器输出频谱，通过400赫兹、 -3.1‐分贝FS正弦输入信号和 $f_S = 100 \text{ kHz}$ 测得，如图12.22所示。实测总谐波失真低于-48分贝（即0.39%），优于规格要求，而在奈奎斯特带宽（$f_S/2 = 50 \text{ kHz}$）内的信噪比和信号噪声与失真比分别为44.3分贝和42.8分贝。

12.5.3 AFE电路性能

受限于测量设置的有限采样频率（$f_S = 100 \text{ kHz}$），无法在带宽 $B = 4 \text{ kHz}$ 的AFE电路中有效利用过采样。然而，假设ADC噪声在 $f_S$ 从100千赫变为1 MHz时没有显著变化（即奈奎斯特带宽内的信噪比保持与图12.22相同），则我们预计在额定工作条件下（$f_S = 1 \text{ MHz}$）、额定带宽（$B = 4 \text{ kHz}$）和满量程下的ADC信噪比为 $SNR = 44.3 \text{ dB} + 3.1 \text{ dB} + 10 \log_{10}(2f_S/B) = 68.3 \text{ dB}$，对应的有效位数 $ENOB = 11$ 位。

结合前置放大器（69分贝）和模数转换器（68.3分贝）信噪比值，完整的AFE电路的信噪比达到65.1分贝，对应有效位数 $ENOB = 10.5$ 位，符合设计规格。

另一方面，总谐波失真主要由前置放大器决定，因此对于完整的AFE电路，我们得到总谐波失真为 $THD = -43.4 \text{ dB}$。表12.4中列出了该AFE电路性能与现有技术水平的对比总结。

12.6 结论

提出了一种用于MEMS电容式加速度计的完整前端电路。AFE电路的主要任务是读取来自传感器的加速度信号，并将其转换到数字域。该提出的AFE电路采用0.13微米CMOS技术设计，利用了连续时间恒电荷拓扑结构。

在仅消耗来自1.2伏电源的90微瓦功率的情况下，实现了65.1分贝的SNR和 -43.4分贝的THD。得益于一种新型的传感器偏置技术，提出的AFE电路即使在存在强传感器漏电流和工艺-电压-温度变化的情况下也能实现可靠运行，表明连续时间恒定电荷方法确实具有比传统的开关电容ΔΣ解决方案实现更低功耗的潜力。

表12.4 AFE电路性能总结
