Zephyr 基础篇总结（保姆级）：手把手用一个完整工程打通设备树 + Kconfig + 代码（按键中断控制 LED + 串口日志）

本文是「Zephyr 内核从入门到精通」系列第 06 篇，也是基础篇的收官之作。前五篇分别讲了架构、开发环境、设备树、Kconfig，本篇不讲新概念，而是带你从零新建一个工程，把这些知识点串成一条能真正跑起来的线：按键 → 中断 → 翻转 LED → 串口打印日志。

全文按「建目录 → 写四个文件 → 编译 → 烧录 → 按键实测 → 排错」的顺序走，每一步都告诉你做什么、为什么、应该看到什么。新手照着抄就能跑通。建议先点赞收藏，打开终端跟着敲一遍。

目录

• 一、基础篇知识地图
• 二、核心：Zephyr 开发心智模型（三件套）
• 三、动手前：准备工作与目录规划
• 四、第一步：新建工程目录
• 五、第二步：写 CMakeLists.txt（构建脚本）
• 六、第三步：写 prj.conf（功能开关）
• 七、第四步：写 app.overlay（硬件描述，按需）
• 八、第五步：写 src/main.c（业务逻辑）
• 九、第六步：编译（west build）
• 十、第七步：烧录（west flash）
• 十一、第八步：按键实测与预期串口输出
• 十二、工程目录结构全景
• 十三、加强版排错表 + 两个「真相之源」
• 十四、基础篇能力自检清单
• 十五、总结与下一步

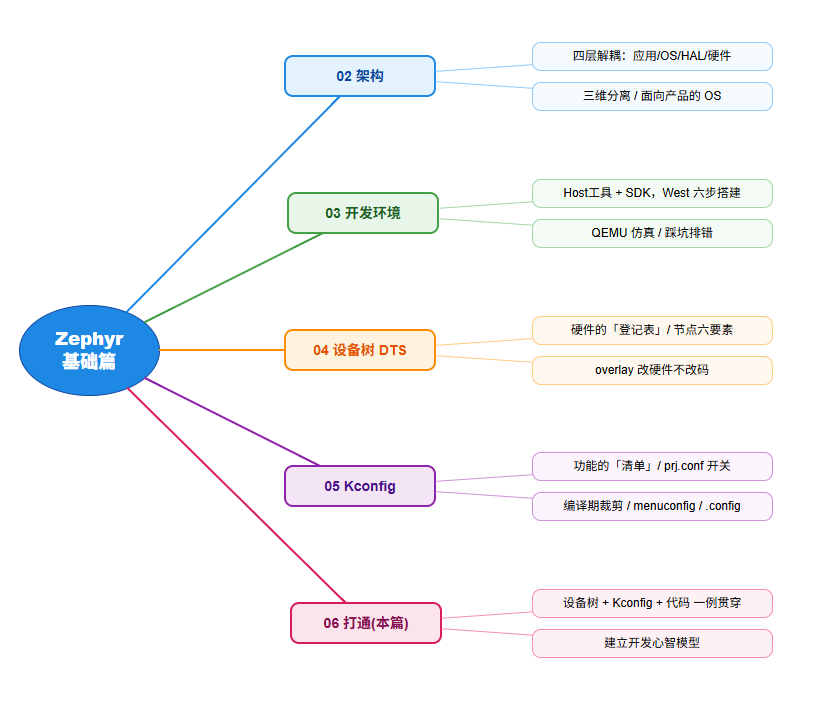

一、基础篇知识地图

先把前几篇的关系理顺，这是组装能力的前提。如果下面这张表你每一行都能讲清楚，本篇会非常轻松；如果有空白，建议回去补一篇。

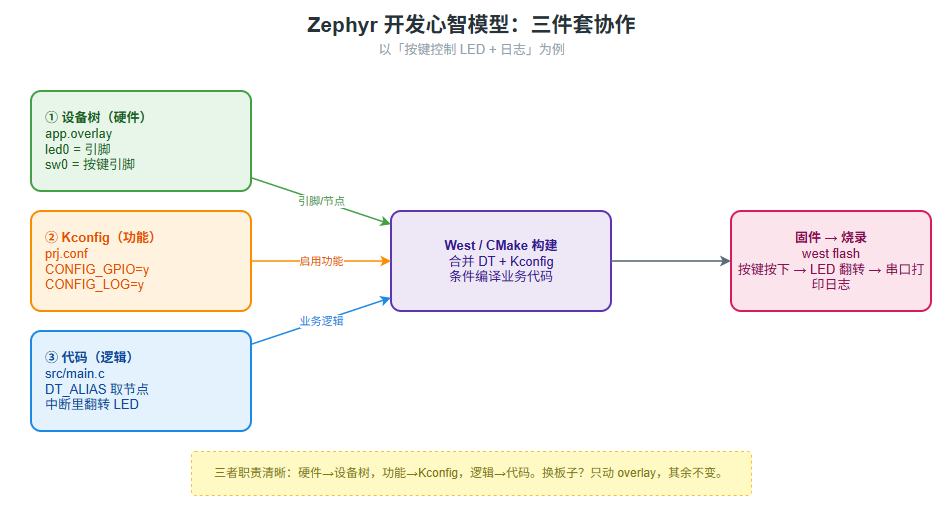

二、核心：Zephyr 开发心智模型（三件套）

这是基础篇最该内化的一张图。后面所有的代码、配置、报错，都能用它解释。

任何一个 Zephyr 功能 = 设备树（硬件）+ Kconfig（功能）+ 代码（逻辑）三者协作。

• 设备树（硬件）：告诉系统用到哪些引脚、哪些外设节点。比如「LED 接在 GPIO0 的第 13 脚」。
• Kconfig（功能）：告诉系统启用哪些子系统 / 驱动。比如「我要用 GPIO，要用日志」。
• 代码（逻辑）：你的业务逻辑本身。比如「按键按下就翻转 LED」。

固定开发路径，永远是这三步顺序：

硬件（app.overlay）→ 功能（prj.conf）→ 逻辑（main.c）

为什么是这个顺序？因为代码（逻辑）要引用设备树里的节点、要调用被 Kconfig 打开的 API。底座没铺好，上层逻辑无从谈起。记住这条路径，你写任何新功能都不会乱。

本篇就严格按这个顺序，外加构建脚本 CMakeLists.txt，一共四个文件，把一个完整功能落地。

三、动手前：准备工作与目录规划

开始前确认两件事（这是 03 篇的内容，这里只做检查）：

1. 开发环境已就绪：能成功跑通官方 blinky 示例。也就是说 west、Zephyr SDK、Python 虚拟环境都装好了。
2. 虚拟环境已激活。每次新开终端都要先激活，否则会报 west: command not found：

# Linux / macOS
source ~/zephyrproject/.venv/bin/activate

# Windows PowerShell
~\zephyrproject\.venv\Scripts\Activate.ps1

本篇用到的板子：以官方常见的 nrf52840dk 开发板为例（带板载 LED 和按键，开箱即用）。如果你用别的板子，只要这块板的 dts 里定义了 led0 和 sw0 两个别名（绝大多数官方板都有），代码一行都不用改——这就是「换板不改码」。后文凡是出现 <board> 的地方，都替换成你自己的板名即可。

板名的「v2 斜杠写法」：现在 Zephyr 用 <板名>/<SoC> 的格式，比如 nrf52840dk/nrf52840。老教程里 nrf52840dk_nrf52840 的下划线写法已经过时，新版本可能报 board not found。不确定板名就执行 west boards 列出所有可用板子。

四、第一步：新建工程目录

我们要建一个独立的应用工程（不是改 Zephyr 源码，也不是改 samples）。找一个你喜欢的位置，比如家目录下：

# 进入你的工作区（任意位置都行，别放在 zephyr 源码里）
cd ~

# 新建工程主目录和源码子目录
mkdir -p my_button_led/src
mkdir -p my_button_led/boards

cd my_button_led

执行后你会得到这样一个空骨架：

my_button_led/
├── src/        # 放业务代码
└── boards/     # 放板级专属覆盖文件（可选，本篇可空着）

为什么要建 src/？ Zephyr 约定业务代码放在 src/ 下，CMakeLists.txt 里也是这么引用的。boards/ 用来放某块板专属的 overlay/conf，本篇我们用工程根目录下的通用 app.overlay，boards/ 留着先空着即可。

接下来，我们按「硬件 → 功能 → 逻辑」的顺序，加上构建脚本，依次创建四个文件。

五、第二步：写 CMakeLists.txt（构建脚本）

放哪：工程根目录 my_button_led/CMakeLists.txt（和 src/ 同级）。

作用：告诉 Zephyr 构建系统「我是一个 Zephyr 应用、我的工程叫什么、源码有哪些」。这是每个工程的入口，少了它 west build 根本不知道从哪开始。

完整内容（这是标准最小写法，几乎所有工程开头都长这样）：

cmake_minimum_required(VERSION 3.20.0)
find_package(Zephyr REQUIRED HINTS $ENV{ZEPHYR_BASE})
project(my_button_led)

target_sources(app PRIVATE src/main.c)

逐行解释（新手必看）：

注意：find_package 必须在 project() 之前调用，顺序写反会报错。直接照抄上面的模板最稳。

六、第三步：写 prj.conf（功能开关）

放哪：工程根目录 my_button_led/prj.conf。

作用：这就是 Kconfig 三件套里的「功能清单」。我们这个例子要用到 GPIO（控制 LED、读按键）和日志系统（串口打印），所以要把这两个子系统打开。没打开就用，代码会编译失败或运行无效。

完整内容：

# 打开 GPIO 驱动子系统（控制 LED、读取按键、配置中断都需要它）
CONFIG_GPIO=y

# 打开日志系统（用于串口打印 LOG_INF 等）
CONFIG_LOG=y

# 日志默认级别：3 = INFO（数值越大越啰嗦：0关闭 1错误 2警告 3信息 4调试）
CONFIG_LOG_DEFAULT_LEVEL=3

逐项说明：

• CONFIG_GPIO=y：开启 GPIO 子系统。gpio_pin_configure_dt、gpio_pin_toggle_dt、gpio_pin_interrupt_configure_dt 这些 API 全靠它。不开这一行，链接阶段会找不到这些函数。
• CONFIG_LOG=y：开启日志框架。LOG_MODULE_REGISTER、LOG_INF 靠它。
• CONFIG_LOG_DEFAULT_LEVEL=3：设成 INFO 级，确保我们的 LOG_INF 能打印出来。如果设成 1（只显示错误），LOG_INF 的内容就不会出现，这是新手最容易踩的「日志怎么不打印」的坑。

小贴士：y 表示启用，=3 是数值型配置。等号两边不要加空格，# 开头是注释。

–

七、第四步：写 app.overlay（硬件描述，按需）

放哪：工程根目录 my_button_led/app.overlay。

作用：这是设备树「覆盖文件」，用来在不改板级 dts 的前提下，微调硬件描述。

好消息：绝大多数官方开发板的板级 dts 里已经定义好了 led0 和 sw0 别名（分别指向板载 LED 和按键）。如果你用的是这类板子，这一步可以完全跳过，连 app.overlay 文件都不用建，代码里用 DT_ALIAS(led0) 就能直接取到。

什么时候才需要写 overlay？当你想换引脚、或你的板子没定义这两个别名时。下面给一个示例（仅在需要改 LED 引脚时才用，否则别建这个文件）：

/ {
    aliases {
        led0 = &my_led;
        sw0  = &my_button;
    };
};

&led0 {
    /* 把 LED 改到 GPIO0 的第 13 脚，低电平点亮 */
    gpios = <&gpio0 13 GPIO_ACTIVE_LOW>;
};

怎么判断要不要建这个文件？ 先什么都不建，直接进入下一步编译。如果编译报 DT_ALIAS(led0) 之类的设备树错误，再回来建 overlay 补别名。对照 build/zephyr/zephyr.dts 这个「设备树真相之源」（后面会讲），搜索 aliases 节点就知道你的板子有没有 led0 / sw0。

本篇为了通用，假设你的板子已有 led0/sw0 别名，因此不创建 app.overlay。

八、第五步：写 src/main.c（业务逻辑）

放哪：my_button_led/src/main.c。

作用：真正的业务逻辑——配置 LED 和按键、给按键挂中断、按下时翻转 LED 并打日志。

注意看：整段代码里没有任何裸引脚号（像 13、GPIO0 这种），全部通过 DT_ALIAS 从设备树取。这就是「换板不改码」能成立的根本原因。

完整内容（复制即用）：

#include <zephyr/kernel.h>
#include <zephyr/drivers/gpio.h>
#include <zephyr/logging/log.h>

/* 注册一个名为 demo 的日志模块，级别 INFO */
LOG_MODULE_REGISTER(demo, LOG_LEVEL_INF);

/* 从设备树取 LED 和按键的描述（端口 + 引脚 + 有效电平），代码中无任何裸引脚号 */
static const struct gpio_dt_spec led =
        GPIO_DT_SPEC_GET(DT_ALIAS(led0), gpios);
static const struct gpio_dt_spec btn =
        GPIO_DT_SPEC_GET(DT_ALIAS(sw0), gpios);

/* 中断回调需要的数据结构 */
static struct gpio_callback btn_cb_data;

/* 按键中断回调：在这里翻转 LED 并打印日志 */
static void on_button_press(const struct device *dev,
                            struct gpio_callback *cb, uint32_t pins)
{
    gpio_pin_toggle_dt(&led);
    LOG_INF("button pressed, led toggled");
}

int main(void)
{
    int ret;

    /* 1) 确认设备就绪（驱动是否初始化成功） */
    if (!gpio_is_ready_dt(&led)) {
        LOG_ERR("LED device not ready");
        return -1;
    }
    if (!gpio_is_ready_dt(&btn)) {
        LOG_ERR("button device not ready");
        return -1;
    }

    /* 2) 配置 LED 为输出，初始熄灭 */
    ret = gpio_pin_configure_dt(&led, GPIO_OUTPUT_INACTIVE);
    if (ret != 0) {
        LOG_ERR("failed to configure led, ret=%d", ret);
        return -1;
    }

    /* 3) 配置按键为输入 */
    ret = gpio_pin_configure_dt(&btn, GPIO_INPUT);
    if (ret != 0) {
        LOG_ERR("failed to configure button, ret=%d", ret);
        return -1;
    }

    /* 4) 配置按键中断：上升沿（按下变为有效电平）触发 */
    ret = gpio_pin_interrupt_configure_dt(&btn, GPIO_INT_EDGE_TO_ACTIVE);
    if (ret != 0) {
        LOG_ERR("failed to configure interrupt, ret=%d", ret);
        return -1;
    }

    /* 5) 注册中断回调，并绑定到按键所在端口 */
    gpio_init_callback(&btn_cb_data, on_button_press, BIT(btn.pin));
    gpio_add_callback(btn.port, &btn_cb_data);

    LOG_INF("system ready, press the button");

    /* main 返回后，系统继续运行，中断照常工作 */
    return 0;
}

逐段拆解（这是本篇最核心的代码，务必看懂）：

为什么 main 返回 0 后系统不退出？ Zephyr 是 RTOS，main 只是一个线程。它返回后内核继续运行，中断子系统照常工作，所以按键依然能触发回调。这和裸机 main 里写 while(1) 死循环是不同的思路。

三者依赖关系（一图看穿三件套）：

少任意一环，要么编译失败，要么功能静默缺失。这正是三件套心智模型的价值——一眼看出一个功能在三个维度各需要做什么。

九、第六步：编译（west build）

四个文件（实际是 3 个 + 可选的 overlay）都写好了，现在编译。在工程根目录 my_button_led/ 下执行：

# -p always 表示每次都全新构建（pristine），改了配置/设备树务必加它
# -b 后面是板名，用 v2 斜杠写法
# 末尾的 . 表示「当前目录就是工程目录」
west build -p always -b nrf52840dk/nrf52840 .

把 nrf52840dk/nrf52840 换成你自己的板名。

为什么强烈建议加 -p always？ Zephyr 的构建缓存很「记仇」：你改了 prj.conf 或设备树，旧缓存可能不刷新，导致「改了没反应」。-p always 强制全新构建，能避开 90% 的玄学问题。代价只是慢一点点。

预期输出（成功时尾部大致长这样）：

-- west build: building application
[1/150] Preparing syscall dependency handling
...
[148/150] Linking C executable zephyr/zephyr.elf
[149/150] Generating zephyr/zephyr.hex
Memory region         Used Size  Region Size  %age Used
           FLASH:       28456 B         1 MB        2.71%
             RAM:        6240 B       256 KB        2.38%
        IDT_LIST:          0 B         2 KB        0.00%
[150/150] Building done.

看到最后那张 Memory region 内存占用表 + Building done 就是成功了。生成的固件在 build/zephyr/zephyr.hex（或 .elf）。

如果这一步红字报错，先别慌，跳到第十三节「加强版排错表」对号入座，绝大多数是配置或板名问题。

十、第七步：烧录（west flash）

编译产物有了，烧进开发板。先用 USB 把板子连上电脑，然后在工程根目录执行：

west flash

west flash 会自动调用板子对应的烧录工具（nRF 板用 nrfjprog/J-Link，其它板各有后端），把固件写进 Flash。

预期输出（成功时大致如下）：

-- west flash: rebuilding
-- west flash: using runner nrfjprog
-- runners.nrfjprog: Flashing file: build/zephyr/zephyr.hex
Parsing image file.
Erasing page ...
Applying system reset.
Run.
-- runners.nrfjprog: Board with serial number xxxxxxxxx flashed successfully.

看到 flashed successfully 就烧好了，板子会自动复位运行新程序。

【📷 截图位：终端 west flash 输出 flashed successfully + 开发板通过 USB 连接电脑的实物照片】

十一、第八步：按键实测与预期串口输出

固件跑起来了，但怎么看到日志？需要打开串口监视器。

1）打开串口。 nrf52840dk 自带 USB 转串口，连上后会出现一个串口设备。用任意串口工具连接，波特率 115200：

# Linux 下用 minicom（设备名按实际，可能是 /dev/ttyACM0）
minicom -D /dev/ttyACM0 -b 115200

# 也可以用 Zephyr 自带的（板子支持时）
# west espressif monitor   # 仅 ESP 系列

Windows 用户可用 PuTTY / MobaXterm / 串口助手，选对 COM 口、波特率 115200。

2）按一下复位键，应当先看到启动日志：

*** Booting Zephyr OS build vX.Y.Z ***
[00:00:00.123,456] <inf> demo: system ready, press the button

这行 system ready, press the button 来自 main 的 LOG_INF，说明初始化全部成功。

3）按下板载按键，每按一次：

• 板载 LED 状态翻转（亮的灭、灭的亮）；
• 串口打印一行日志：

[00:00:05.678,901] <inf> demo: button pressed, led toggled
[00:00:07.234,567] <inf> demo: button pressed, led toggled
[00:00:09.001,234] <inf> demo: button pressed, led toggled

每行格式说明：[时间戳] <inf> 模块名: 内容。<inf> 就是 INFO 级，对应我们的 LOG_INF。

到这里，三件套就被完整打通了：设备树描述了 LED/按键 → Kconfig 打开了 GPIO/日志 → 代码把它们组装成了「按键中断翻转 LED + 打印日志」的完整功能。恭喜，基础篇的核心技能你已经亲手验证过一遍了。

十二、工程目录结构全景

最终，一个标准 Zephyr 应用工程的最小结构如下（本篇我们建了其中加粗的部分）：

my_button_led/
├── CMakeLists.txt        # ★ 构建脚本（必需）
├── prj.conf              # ★ Kconfig 功能配置（必需）
├── app.overlay           # ☆ 设备树覆盖（可选，板子有 led0/sw0 时可不建）
├── boards/               # ☆ 板级专属 overlay / conf（可选）
│   └── nrf52840dk_nrf52840.overlay
├── src/
│   └── main.c            # ★ 业务代码（必需）
└── build/                # 编译后自动生成，别手动改
    └── zephyr/
        ├── .config       # 真相之源 1：最终生效的 Kconfig
        ├── zephyr.dts    # 真相之源 2：合并后的完整设备树
        ├── zephyr.elf    # 固件（调试用）
        └── zephyr.hex    # 固件（烧录用）

记住：★ 三个文件是任何工程都少不了的最小集合；☆ 是按需；build/ 目录是自动产物，里面藏着排错的两把钥匙，下一节细说。

十三、加强版排错表 + 两个「真相之源」

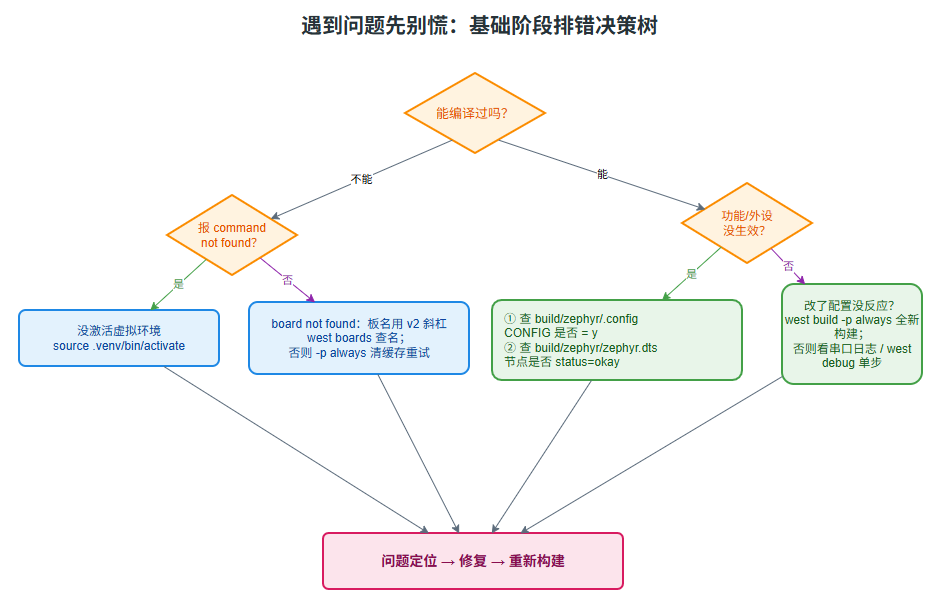

基础阶段的问题高度集中，掌握定位套路远比死记报错重要。先记住排错决策树，再查下面分五层的速查表。

两个「真相之源」（必背）

无论遇到什么诡异问题，先问自己：这是配置问题还是硬件描述问题？然后去看对应的文件：

• build/zephyr/.config —— Kconfig 的最终生效值。你在 prj.conf 写的、板子默认带的、依赖自动开的，全部合并后的真实结果都在这里。怀疑「某功能没开」就 grep 它，例如：

  grep CONFIG_GPIO build/zephyr/.config
  # 期望看到：CONFIG_GPIO=y


• build/zephyr/zephyr.dts —— 合并后的完整设备树。板级 dts + 你的 app.overlay 合并后的最终结果。怀疑「节点/别名/引脚不对」就搜它，例如搜 aliases、搜 led0、看节点的 status 是不是 okay。

💡 习惯养成一句话：Kconfig 问题看 .config，设备树问题看 zephyr.dts。 这两个文件能解决基础阶段绝大多数疑问，遇事不要瞎猜，先看真相之源。

加强版报错速查表（按五层定位）

排查顺序建议：环境 → 配置 → 编译 → 设备树 → 烧录 → 逻辑，从前往后排。前面没通，后面无意义。每一层卡住，都先回到对应的「真相之源」看一眼。

十四、基础篇能力自检清单

逐条对照，全部能打勾，说明基础篇你已经真正过关，可以进内核篇：

• 能解释四层架构与「换板不改码」的原理
• 能独立搭好环境、跑通 blinky（真机 / QEMU）
• 能读懂设备树节点，会用 app.overlay 改硬件
• 能用 prj.conf / menuconfig 裁剪功能
• 能从零新建工程，写全 CMakeLists.txt / prj.conf / src/main.c
• 能用三件套独立实现一个完整功能（如本文的按键中断 + LED + 日志）
• 会用 west build -p always 和 west flash，能看懂构建/烧录输出
• 能用 .config 和 zephyr.dts 两个「真相之源」自主排错

全部打勾，基础篇过关。哪怕只差一两条，回到对应章节再练一遍，性价比极高。

十五、总结与下一步

回顾一下本篇你亲手做了什么：

1. 建立了 Zephyr 最重要的三件套协作心智模型：硬件（设备树）+ 功能（Kconfig）+ 逻辑（代码）；
2. 按固定路径从零建了一个完整工程：新建目录 → CMakeLists.txt → prj.conf →（按需 overlay）→ main.c；
3. 走通了编译 → 烧录 → 串口实测全流程，亲眼看到「按键翻转 LED + 打印日志」；
4. 掌握了一套分五层的排错方法，并牢记两个「真相之源」：.config 与 zephyr.dts。

至此，「会用」这一关你已经通过。从下一篇起进入内核篇，第一篇《Zephyr 内核架构》：调度器怎么决定谁先跑、线程是怎么切换的、信号量/互斥量这些同步机制底层如何运转。我们将从「会用」走向「懂原理」，这才是吃透一个 RTOS 的分水岭

如果这个系列帮到了你，点赞 + 收藏 + 关注三连支持，内核篇马上开更。实践中遇到的报错，欢迎贴在评论区，我看到都会回。下一篇《Zephyr 内核架构》，内核篇，不见不散。
