昨天下班路上又有人咨询拥塞控制的理论问题，每当此事我就重新思考，写篇自己文章排队系统拥塞控制的位置的读后感吧。

网络传输，不能只孤立地看吞吐(goodput)，时延(以及更重要的抖动，jitter)，更应该关注网络传输效率，传输效率是一个综合概念，它表示的是一种 ROI，即用多大代价获得当前的收益，具体表现为：

$网络传输效率=\dfrac{吞吐}{时延}$

基于此公式，结论是：

要获得最大吞吐，你得支付时延；
要获得最小时延，你得支付带宽；
要获得最佳的 E(比如雇佣我)，你得支付金钱(皮鞋我也收)；

哪有免费的午餐，所以，你怎么选？

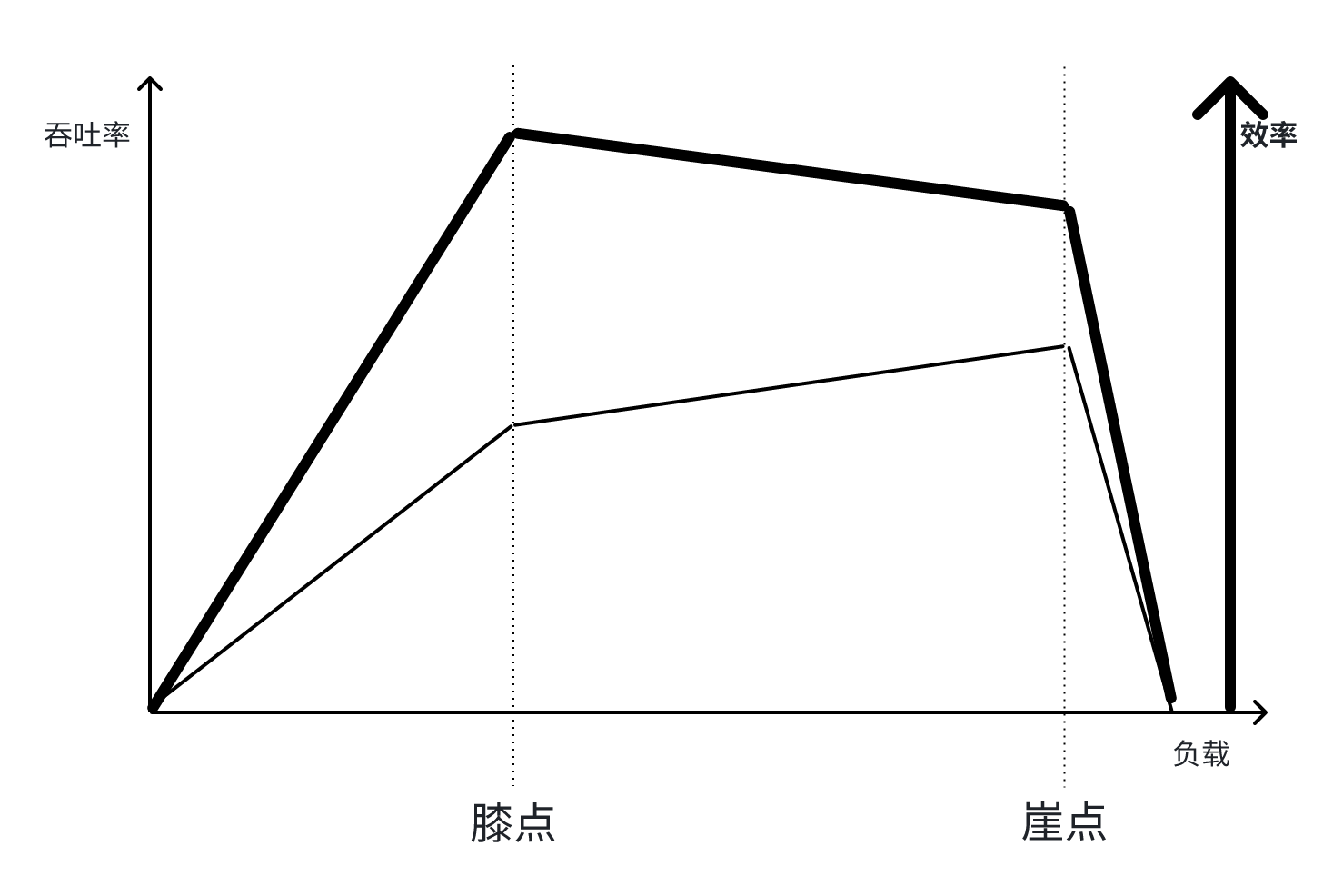

评价网络传输效率，用动态地看，从无负载到拥塞崩溃的过程，依次要经过 “膝点”，“崖点” 两个转折点：
在这里插入图片描述

上图含义如下：

膝点之前：网络传输效率逐步提高，包括常规 “慢启动” 阶段，但会过充；
膝点：网络传输效率达到最佳，这是最理想的拥塞控制操作点，即 Kleinrock’s optimal point。
膝点到崖点：网络传输效率不增反降，吞吐会继续缓慢提升，即常规 “拥塞避免” 阶段；
崖点：网络最后的可用点，负载继续增加会越过此点，有效吞吐跌 0，拥塞崩溃；
崖点之后：再无有效吞吐，网络传输效率为 0；

膝点说的比较多了，BBR 的操作点就是膝点，它依赖主动测量，因此它是一个不稳定点，BBR 都到 v3 了还在为此犯难，它无法守住 optimal point 从而不影响 “崖点流” 的公平性，所谓 “崖点流” 就是对崖点进行被动反应的流，比如 Reno/CUBIC 这种 AIMD 流。

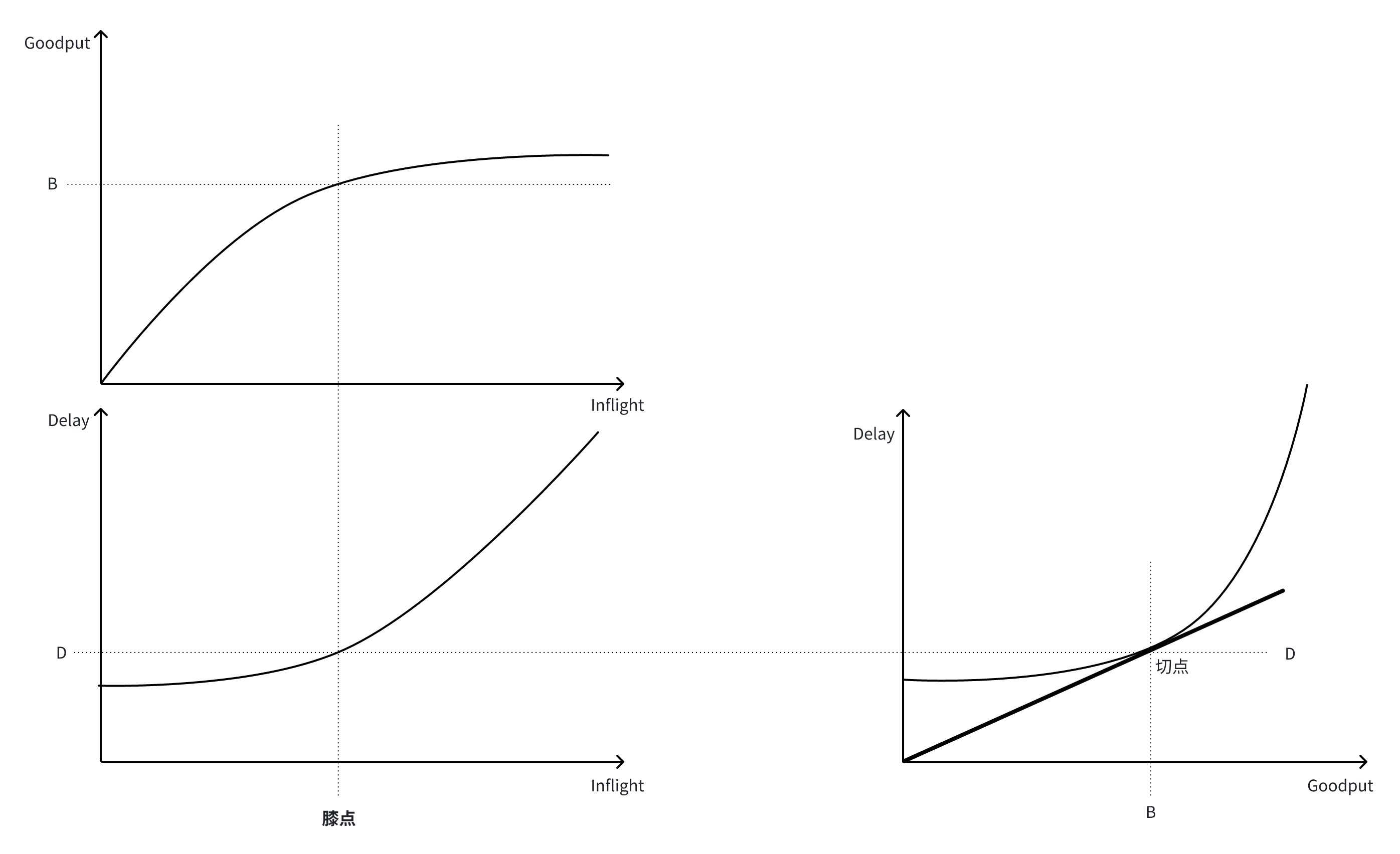

根据排队模型，以任意流为例，很容易通过合并 Delay-t，Bandwidth-t 图像，从 Delay-Bandwidth 图像上确定膝点：
在这里插入图片描述

但崖点并不能用排队模型导出作图法，因为排队模型是连续模型，崖点顾名思义是一个 “悬崖”，吞吐由此点跌落，显然这里是不连续的，无法用连续可微的曲线去描述。

模仿 1986 年拥塞崩溃场景，构建一个 TCP 拥塞崩溃模型，看看崖点到底长什么样。

设到达速率为 λ，瓶颈带宽为 C，buffer 大小为 B，则 buffer 填充速率为 $\lambda-C$ ，填满 buffer 的时间为 $t_{\text{full}}=\dfrac{B}{\lambda-C}$ ，此时由于尚未丢包，吞吐保持为 C，可交付吞吐(与吞吐的区别时忽略了交付时间)为 λ。

当时间经过了 $t_{\text{full}}$ ，开始丢包，可求得丢包率 R(t)：

$p(t)=\dfrac{\lambda+R(t)-C}{\lambda+R(t)}$

那么重传率的变化率就是：

$\dfrac{\text{d}R(t)}{\text{d}t}$ = $\lambda\cdot p(t)=\lambda\cdot(1-\dfrac{C}{\lambda+R(t)})$

而可交付吞吐可表示为：

$T(t)=\lambda\cdot (1-p(t))=\lambda\cdot\cdot\dfrac{C}{\lambda+R(t)}$

OK，得到两个微分方程，解之就是重传率和可交付吞吐的表达式 R(t) 和 T(t)。有 Python matplotlib 数值解谁还会去硬解微分方程：

import numpy as np
import matplotlib.pyplot as plt

def dRdt(R, t, lambda_val, C):
    return lambda_val - (lambda_val * C) / (lambda_val + R)

def corrected_euler_method(R0, t, lambda_val, C, B):
    t_full = B / (lambda_val - C)
    R = np.zeros_like(t)
    R[t < t_full] = 0
    idx = np.argmax(t >= t_full)
    for i in range(idx, len(t)):
        dt = t[i] - t[i-1] if i > 0 else 0
        R[i] = R[i-1] + dt * dRdt(R[i-1], t[i-1], lambda_val, C)
    return R, t_full

lambda_val1 = 1.5
C = 1.0
R0 = 0.0
t = np.linspace(0, 50, 5000)
B_values = [2, 5, 10]
colors = ['b', 'g', 'r']

lambda_val2 = 3.5
B_additional = 5
additional_color = 'm'

plt.figure(figsize=(15, 6))
plt.subplot(1, 2, 1)
for B, color in zip(B_values, colors):
    R, t_full = corrected_euler_method(R0, t, lambda_val1, C, B)
    plt.plot(t, R, color, linewidth=2, label=f'λ={lambda_val1}, B={B}')
    plt.axvline(t_full, color=color, linestyle='--', alpha=0.5)

R_additional, t_full_additional = corrected_euler_method(R0, t, lambda_val2, C, B_additional)
plt.plot(t, R_additional, additional_color, linewidth=2,
         label=f'λ={lambda_val2}, B={B_additional}')
plt.axvline(t_full_additional, color=additional_color, linestyle='--', alpha=0.5)

plt.xlabel('Time (t)', fontsize=12)
plt.ylabel('$R(t)$', fontsize=12)
plt.title('$\\frac{dR}{dt}=\\lambda-\\frac{\\lambda C}{\\lambda+R(t)}$', fontsize=14)
plt.grid(True)
plt.legend()

plt.subplot(1, 2, 2)
for B, color in zip(B_values, colors):
    R, t_full = corrected_euler_method(R0, t, lambda_val1, C, B)
    T = np.where(t < t_full, C, lambda_val1 * C / (lambda_val1 + R))
    plt.plot(t, T, color, linewidth=2, label=f'λ={lambda_val1}, B={B}')
    plt.axvline(t_full, color=color, linestyle='--', alpha=0.5)

R_additional, t_full_additional = corrected_euler_method(R0, t, lambda_val2, C, B_additional)
T_additional = np.where(t < t_full_additional, C, lambda_val2 * C / (lambda_val2 + R_additional))
plt.plot(t, T_additional, additional_color, linewidth=2,
         label=f'λ={lambda_val2}, B={B_additional}')
plt.axvline(t_full_additional, color=additional_color, linestyle='--', alpha=0.5)

plt.xlabel('Time (t)', fontsize=12)
plt.ylabel('$T(t)$', fontsize=12)
plt.title(r'$T(t) = C\ \text{if}\ t<t_{full},\ \frac{\lambda C}{\lambda+R(t)}\ \text{if}\ t\geq t_{full}$', fontsize=14)
plt.grid(True)
plt.legend()

plt.tight_layout()
plt.show()

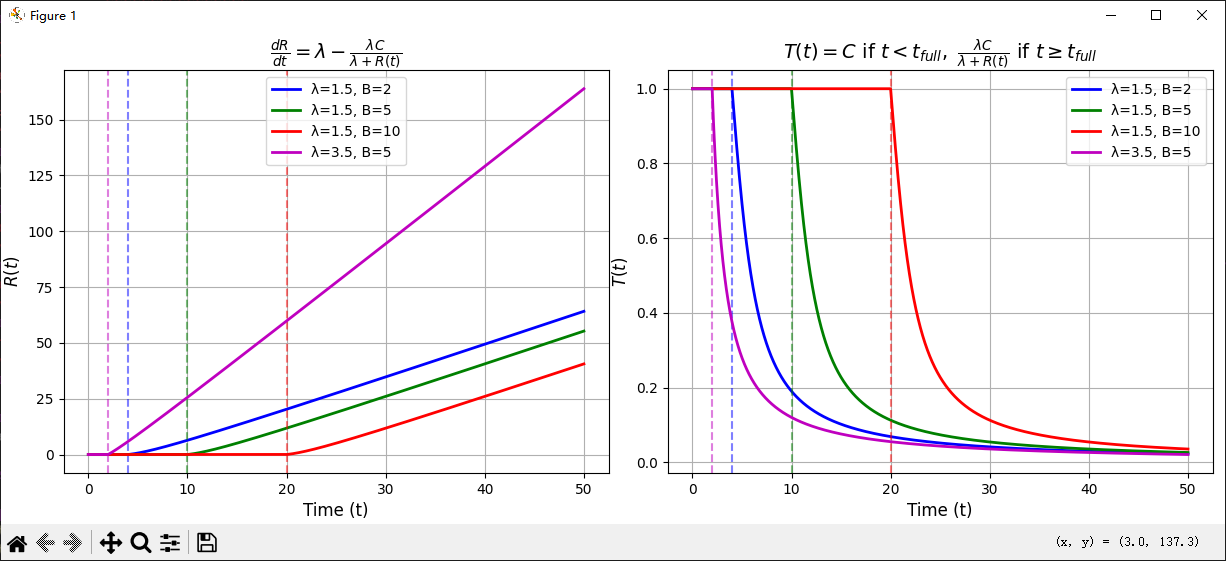

结局如下：
在这里插入图片描述

可见，更大的 λ，更小的 B 都会加快崖点的到达，一旦越过崖点，跌落是如此决绝，巧妇难为无米之炊。

这就展示了崖点的成因和作图，值得注意的是，标准 M/M/1，M/G/1 模型是崖点不可达的，因为不计 buffer，ρ 无限接近 1，λ 就渐近 μ，时延渐近无穷大但不会出现吞吐跌落。

所谓崖点是工程意义上的交付吞吐跌落点，曲线上一定是不连续的，buffer 的有限和 TCP 的可靠性构建这种不连续的工程场景，崖点的表达是一个动态过程。

1986 年拥塞崩溃之后，VJ 等人的工作事后看来很明确，检测到崖点即可，而据 VJ 本身所说，任何手段都会骗人，唯有丢包不会骗人，丢了就是丢了。

于是 “对丢包进行反应” 就成了拥塞控制的基调，至于如何反应，由于考虑公平性，这就需要控制论背景，而不只是一句话的事了，我们都知道，这就是 AIMD。不过 VJ 确实说对了，BBR 不再对丢包被动反应，而采用了 ”主动测量“ 的手段，稍微疏漏，哪怕是主机时钟错乱，都会造成不符合预期的异常，正因为如此，BBRv2 开始再次对丢包做出反应，唯有丢包不会骗人。

拥塞控制应该在膝点和崖点之间工作，然而膝点的滑落不可检测，而崖点的滑落则可检测，我们知道，Reno/CUBIC 等 AIMD 算法均以崖点为操作点，膝点和崖点之间就叫拥塞避免，对应 Additive Increase，而对崖点的反应就是 Multiplicative Decrease，而 BBR 则以膝点为理想操作点，但也只是理想。是故，膝点不易达，崖点最真实，针对崖点的拥塞控制才是网络传输的真实边界。

浙江温州皮鞋湿，下雨进水不会胖。
