ping内网流程

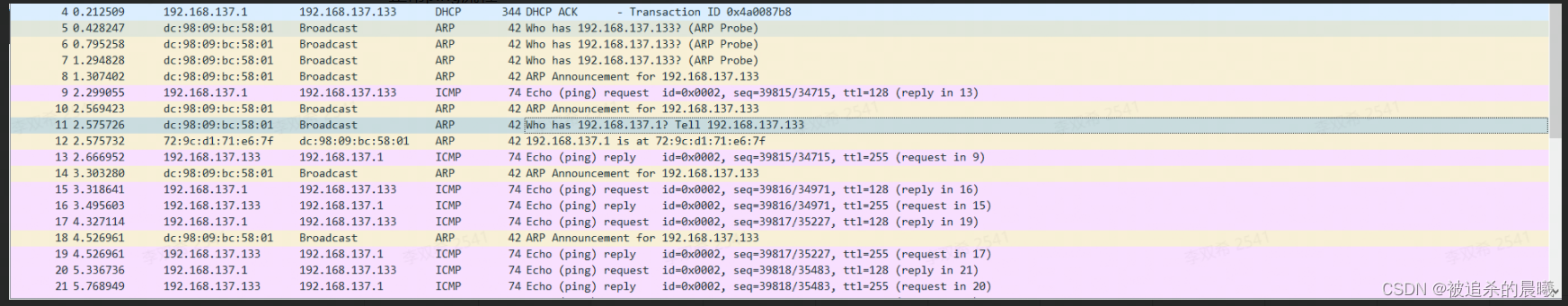

  • 正常ping流程

  • A->B arp广播报文格式：

  • 以太网目的MAC

    以太网源MAC

    帧类型

    硬件类型

    4

    6

    OP

    发送端以太网MAC

    发送端IP地址

    目的MAC

    目的IP

    FF-FF-FF-FF-FF-FF

    00-50-56-C0-00-01

    0806

    0800

    1

    00-50-56-C0-00-01

    1.1.1.1

    00-00-00-00-00-00

    1.1.1.3

  • 其中OP

1 :表示ARP请求

2:表示ARP应答

3:表示RARP请求

4:表示RARP应答

  • B->A 回复arp报文格式

  • 以太网目的MAC

    以太网源MAC

    帧类型

    硬件类型

    4

    6

    OP

    发送端以太网MAC

    发送端IP地址

    目的MAC

    目的IP

    00-50-56-C0-00-01

    00-50-56-C0-00-03

    0806

    0800

    2

    00-50-56-C0-00-03

    1.1.1.3

    00-50-56-C0-00-01

    1.1.1.1

  • A->B ICMP协议报文格式(ICMP属于OSI七层协议的网络层，和IP一层，ICMP使用时必须增加IP报头)

  • 目的地址

    源地址

    …

    源IP

    目的IP

    …

    ICMP报文

    00-50-56-C0-00-03

    00-50-56-C0-00-01

    1.1.1.1

    1.1.1.3

    Echo request

  • B->A ICPM协议报文格式

目的地址

源地址

…

源IP

目的IP

…

ICMP报文

00-50-56-C0-00-01

00-50-56-C0-00-03

1.1.1.3

1.1.1.1

Echo answer

  • IP报文头部格式

  • DMAC

    SMAC

    帧类型

    硬件类型

    TOS

    Total Lenght

    标识

    标志+偏移

    TTL生存时间

    协议

    00-50-56-C0-00-01

    00-50-56-C0-00-03

    0800

    00

  • 头部校验和

    源IP

    目的IP

    ICMP数据
