鼎讯RM-3000 宽频无线电综合测试仪 适配能源行业通信设备全项检测

⭐RM-3000 基础硬件与整机架构

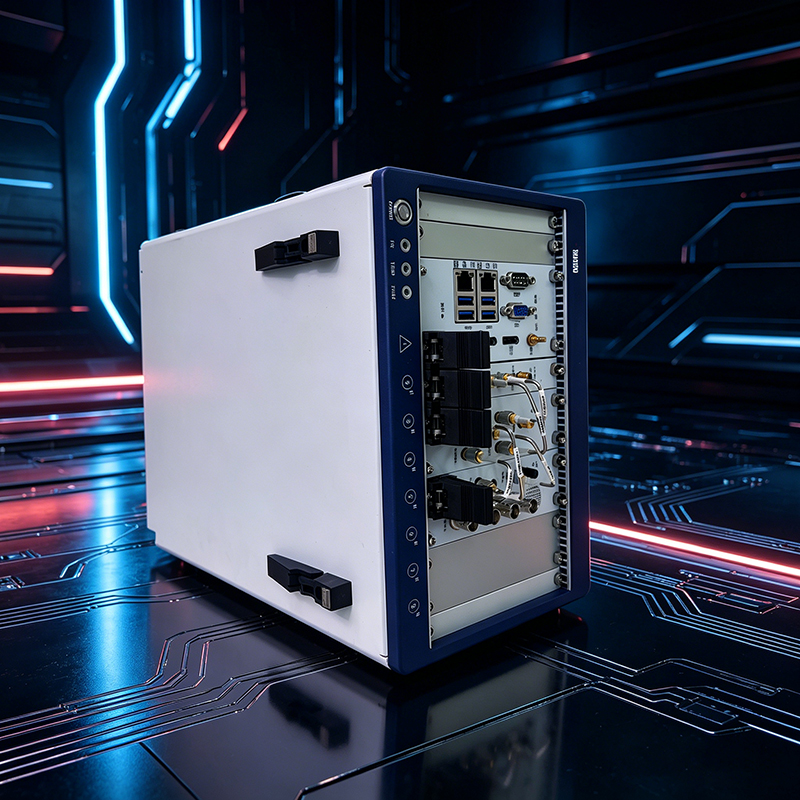

RM-3000 是一台高性能无线电综合测试仪，设备整体采用一体化便携式机身设计，整机尺寸 406mm×293mm×255mm，整机重量 17kg，机身配有专用提手，便于转运携带，适配户外场站、野外作业场地移动使用。

设备搭载 15.6 英寸 16:9 宽屏触控显示屏，屏幕分辨率达 1920×1080，高亮度屏幕可在户外强光环境清晰显示数据，整机搭载全中文操作界面，搭配配套数字键盘，操作逻辑简洁直观。设备工作温度区间 0℃至 + 50℃，存储与运输耐受温度范围为 - 40℃至 + 70℃。标配型号为 RM-3000，射频覆盖 0.1MHz～3000MHz 频段，另有选配模块 RM-1000，频段覆盖 0.4MHz～1000MHz。

⭐设备射频核心性能参数

RM-3000 集成射频合成源、射频频谱分析仪、射频功率计、频率计、调制度仪等十余类射频测试模块，射频载波频率覆盖 0.1MHz 至 3000MHz，载波频率分辨力 1Hz，载波频率准确度≤0.1ppm。 载波幅度输出区间为 - 120dBm～+7dBm，最大可用输出 10dBm，幅度分辨率 0.1dB，输出阻抗标准 50Ω，驻波系数≤1.6。设备谐波、杂散控制表现稳定，2MHz 至 3000MHz 载波相对谐波含量≤-30dBc，偏离载波 20kHz 以外带内非谐波含量≤-40dBc。

相位噪声、剩余调频、剩余调幅指标分层适配不同频段设备，1MHz～1GHz 区间单边带相位噪声典型值≤-100dBc/Hz@10kHz，1GHz～3GHz 区间≤-85dBc/Hz@10kHz；解调带宽 300Hz～3kHz 条件下，1MHz～1GHz 剩余调频≤20Hz，1GHz～3GHz≤40Hz。

设备支持 AM、FM、PM、单边带 USB/LSB、IQ 调制多种制式信号输出，调幅范围 0～100%，调频频偏覆盖 2kHz～100kHz，调相区间 0.5rad～5rad，单边带载波与边带抑制可达 60dBc 以上，IQ 调制支持 16～65536 长度、16 比特有符号波形数据加载，满足各类无线通信设备调制指标校验。

⭐射频信号分析与功率检测能力

在信号接收分析层面，设备可输入检测 1MHz～3000MHz 射频信号，设置大功率、小功率两路输入接口区分不同信号电平。大功率输入口适配 - 20dBm～47dBm、最高 50W 功率设备检测，小功率输入输出口电平区间 - 70dBm～10dBm，适配小型数传、对讲设备测试。

内置宽带射频功率计测量范围 100mW 至 50W，功率测量分辨率 0.01W，测量误差≤±1dB；可自动解调 AM、FM、单边带、调相信号，分别完成调幅度、频偏、相偏数值测量，各项解调指标具备独立测量分辨率与误差标准，可完整记录无线设备发射端调制参数。

频谱分析模块覆盖 1MHz～3000MHz，分 1、2、5 序列档位切换，带内功率误差≤±3dB，典型 10kHz 频宽下平均噪声电平≤-120dB，可完整采集设备频谱辐射、杂散、谐波数据。

⭐内置音频分析全套检测模块

设备集成独立音频合成与音频分析单元，音频信号输出范围 1mV～5Vrms，输出阻抗可选 600Ω 或高阻，输出频率 20Hz～20kHz，频率分辨率 0.1Hz，1kHz 标准正弦波输出失真度≤1%。

音频输入检测覆盖 20Hz～20kHz 信号，可完成音频频率、电压、失真度、信纳比四项核心指标测量。音频电压测量区间 10mVrms～30Vrms，失真度测量范围 0～100%，信纳比检测区间 0dB～40dB，内置矩形、海明窗、汉宁窗三类 FFT 分析窗口，可对解调后语音、数据音频做频谱解析，完整检测无线设备音频收发质量。

⭐适配石油能源行业的设备应用特性

石油能源产业链包含野外勘探井场、长输油气管道、炼化厂区、储油库区等场景，各类短波、超短波调度电台、井下随钻传输设备、管线安防无线监测终端、厂区防爆对讲设备均需常态化性能检测。

RM-3000 宽频段覆盖能力可匹配能源行业全部在用无线通信频段，一体化集成多类仪器功能，单台设备即可完成通信设备发射功率、接收灵敏度、调制解调、频谱杂散、音频音质全维度检测，无需搭配多台分离式仪器。便携机身与宽温域适配性，能够跟随巡检人员进入荒漠、山地、低温管线等野外作业区域，全中文操作界面降低一线运维人员操作门槛，同时设备支持定制化功能调整，可匹配油气企业专属检测流程与设备校验标准，依托国产化自主研发优势，适配能源行业长期常态化设备运维、出厂性能核验、厂区电磁环境常态化频谱采集工作。
